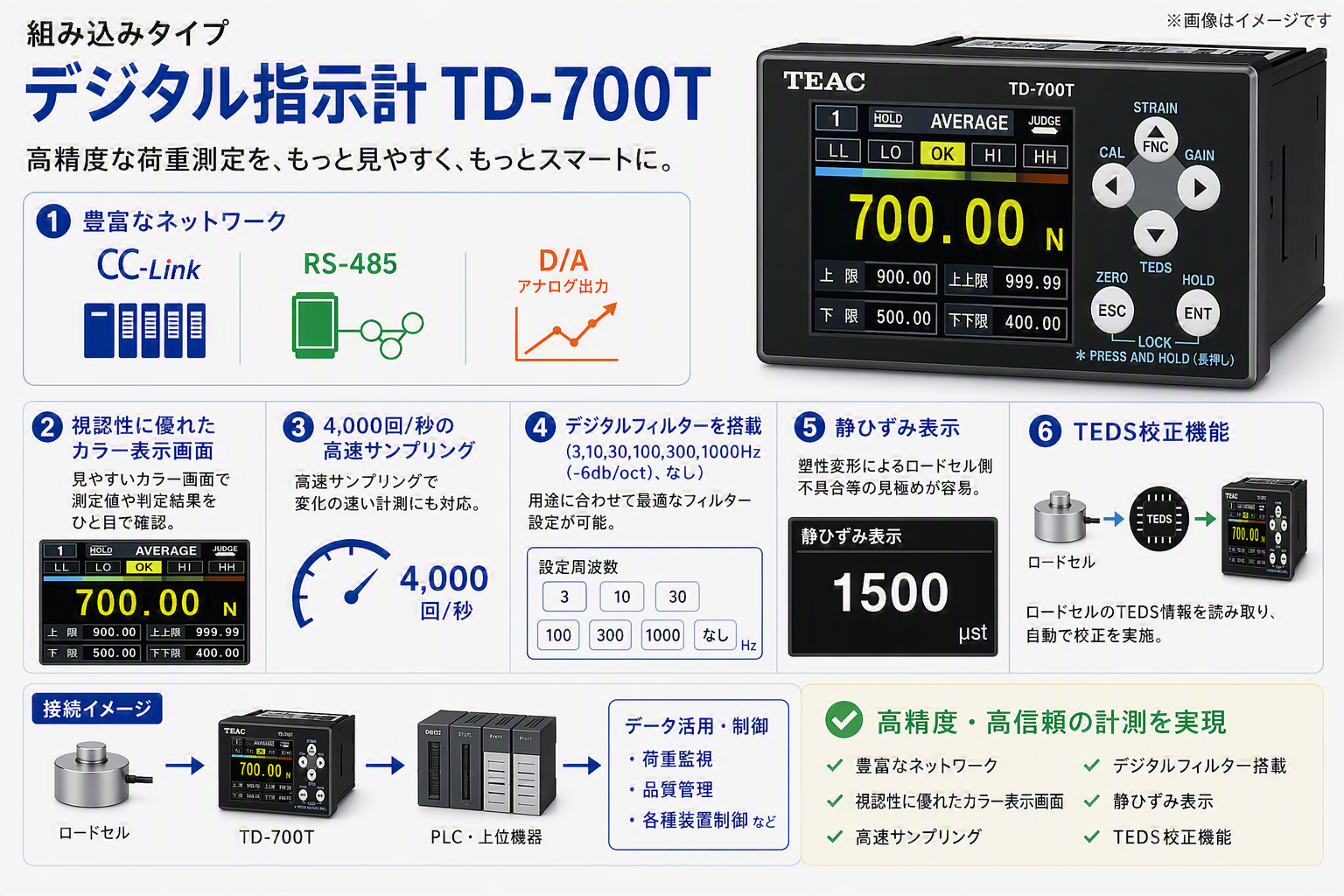

カタログの表紙
カタログの表紙

このカタログをダウンロードして
すべてを見る

ダウンロード(851.6Kb)

小型計装用デジタル指示計TD-700T

製品カタログ

求められるのは価格?サイズ?使い勝手?  全てを満たすのはTD-700Tだけ!

TD-700T、出来なかったことを現実にしたデジタル指示計!
優れたコストパフォーマンスで、カラー液晶搭載、4000回/秒の高速処理を実現。

製品に関するお問い合わせはこちら
https://loadcell.jp/form/

関連メディア

このカタログについて

ドキュメント名 小型計装用デジタル指示計TD-700T
ドキュメント種別 製品カタログ
ファイルサイズ 851.6Kb
登録カテゴリ
取り扱い企業 ティアック株式会社 (この企業の取り扱いカタログ一覧)

この企業の関連カタログ

この企業の関連カタログの表紙
Kulite製品カタログ自動車開発向け
製品カタログ

ティアック株式会社

この企業の関連カタログの表紙
カラーグラフィックデジタル指示計
製品カタログ

ティアック株式会社

この企業の関連カタログの表紙
圧縮型ロードセルTC-KR(T)-G6
製品カタログ

ティアック株式会社

このカタログの内容

Page1

仕 様 付属品 信号入力範囲 ひずみゲージ式トランスデューサー ±3.2mV/V ● パネル取付具(本体装着済み) 2個 ● 取扱説明書(A5) 1冊 ブリッジ電圧 DC10V、2.5V±10% (電流最大30mA、リモートセンス使用可能) ● DINレール取付具 1個 ● ACアダプター 1個 校正 範囲 0.3 ~ 3.2mV/V ● 入出力コネクタプラグ 精度 0.1%F.S. ただし、センサー感度 0.5mV/V以上の設定時 B2L 3.50/08/180F SN BK BX 1個 TD-700T 方法 実負荷校正、等価入力校正、TEDS校正 B2L 3.50/16/180F SN BK BX 1個 ゼロ調整範囲 ±2.0mV/V ● マイクロドライバ (-) 1個 精度 直線性 0.01%F.S. + 1Digit 以内(入力 1mV/V 以上の時) ゼロドリフト 0.5μV/℃ 以内(入力換算値) https://loadcell.jp/ ゲインドリフト ±0.005% F.S./℃ 以内 A/D変換速度 4000回/秒、ホールドモード時20000回/秒 (24ビットA/D変換) D/A出力 絶縁出力 電圧出力 0±1~10V 1Vステップ または、電流出力 4~20mA 4000回/秒 TEDS機能 IEEE1451.4 クラス2 ミックスモードインターフェース 表示 表示器 2.4型 TFTカラー液晶ディスプレイ 表示範囲 -99999 ~ 99999 表示回数 4、6、10、20/秒より選択 表示モード 通常表示・バーメータ表示・指示値表示・静ひずみ表示・波形表示 パネル取付具装着図 表示分解能 1/99999 DINレール取付具装着図 ホールド機能 サンプルホールド、ピークホールド、ボトムホールド ( 高速モード時 ピーク to ピークホールド、ピーク and ボトムホールド、アベレージホールド オプション   20000回/秒でサンプリング ) ※区間指定ホールドが可能です(。サンプルホールドを除く) 比較機能 設定(4点) 上上限(HH)、上限(HI)、下限(LO)、下下限(LL) 本製品をさらに使いやすくするための 設定範囲 -99999 ~ 99999 各種オプションもご用意しております。 モード 常時/安定時/ゼロ付近以外/ホールド時/比較無効 より選択 ※詳細はお問い合わせください。 比較速度 4000回/秒 ■ TD-700T専用ケース フィルター機能 デジタルフィルター 3Hz ( -6db/oct) デジタルフィルター 10/30/100/300/1000Hz ( -12db/oct) なし } CS-701(1入力用) より選択 CS-703(3点和算入力用) TD-700Tを単体でお使いいただく TD-700T 移動平均(16/32/64/128/256/512/1024/2048) ためのハードケースです。 専用ケース デジタルゼロ機能 デジタルゼロ 任意点の表示をゼロとする ゼロトラッキング 時間と幅を設定し、範囲内の動きをゼロにする ■ CC-Link接続用 インターフェース その他機能 HH、LL動作の有効/無効、ゼロ付近、モーションディテクト、 TD-700T(CCL) TD-700T デジタルオフセット、最小目盛、校正値ロック、設定値ロック、ひずみ量直読、 ■ RS-485接続用 インターフェース 専用ケース 比較出力制御、キーロック、ヒステリシス、ブリッジ電圧、比較出力パターン、 TD-700T(485) リアパネル データ出力選択、D/Aコンバーター、リモートセンス 詳細仕様はお問い合わせください。 (1入力用) 外部入出力信号 入力 ホールド、判定、クリア、デジタルゼロ、設定値メモリー選択1、 ※工場出荷オプションです。 設定値メモリー選択2 (フォトカプラにて本機回路と絶縁) 出力 HH、HI、OK、LO、LL オープンコレクタ出力 (フォトカプラにて本体回路と絶縁) ピン配置 CC-Link* DA、DB (フォトカプラにて本体回路と絶縁)、DG、SLD RS-485** A+、B- (フォトカプラにて本体回路と絶縁)、TRM、FG PIN ASSIGN PIN ASSIGN PIN ASSIGN 電源 AC100V 12W ACアダプター(付属品)使用時、DC12V~24V 9W 1 TEDS 9 V-OUT 17 SEL2 環境 使用温度範囲 0~40℃ 2 GND 10 I-OUT 18 COM 保存温度範囲 -20~60℃ 3 +EXC 11 COM 19 LL 使用湿度範囲 85%RH以下(結露不可) 4 -SIG 12 CLEAR 20 LO 外形寸法 約96W x 53H x 132D [mm]( 突起部含まず) 5 -EXC 13 JUDGE 21 HH 質量 約 300 g 6 +SIG 14 HOLD 22 HI 適合規格 安全規格 CEマーキング、 UL61010-1 7 SHIELD 15 D/Z 23 OK EMC VCC(IクラスA)、EN61326( クラスA) 8 NC 16 SEL1 24 COM 取扱説明書 日本語、英語、中国語 ( TEAC Load-cell Products Web site ( https://loadcell.jp/ )) * CC-Link オプション付きのみ ** RS-485 オプション付きのみ 外形寸法図/パネル取り付け穴寸法図 * 正しく安全にお使いいただくため、ご使用の前に必ず「取扱説明書」をよくお読みください。 * 仕様および外観は製品改良のため予告なく変更することがありますのでご了承ください。 * 水、湿気、湯気、油煙等の多い場所に設置しないでください。火災、感電、故障などの原因となることがあります。 * 記載されている会社名、製品名、ロゴマークは各社の商標または登録商標です。 https://www.teac.co.jp/ https://loadcell.jp/ (ロードセル製品専用サイト) 情報機器事業部 メジャメントプロダクト部 営業課 〒206-8530 東京都多摩市落合1-47 TEL 042-356-9161 FAX 042-356-9185 名古屋営業所 〒465-0093 名古屋市名東区一社1-79 TEL 052-856-7355 FAX 052-856-7366 第6名昭ビル6F 大阪営業所 〒564-0062 大阪府吹田市垂水町3-17-25 TEL 06-7670-4505 FAX 06-7670-4506 第一福徳ビル5F ● 技術的なお問い合わせ TEL 042-356-9161 FAX 042-356-9185 受付時間 9:30~12:00/13:00~17:00 ( 土・日・祝日を除く ) https://loadcell.jp/ このカタログの記載内容は2021年11月現在のものです。 PRINTED IN JAPAN 1121 NH 2・ISD-035Q
Page2

画面表示例 見やすい 正 確 小 型 簡 単 視認性に優れた ロードセルを診断 カラー判定表示 静ひずみ表示 TD-700Tは、ひずみゲージ式トランスデューサーと組み合わせ、 荷重・圧力・トルクなどの物理量を計測し表示する小型計装用指示計です。 カラーグラフィック液晶表示・高速サンプリング・TEDS機能 (IEEE1451.4 クラス2 ミックスモードインターフェース準拠)・ 各種ホールド機能など、 コンパクトボディに多彩な機能を凝縮。 さまざまな場面で、最適なパフォーマンスをご提供いたします。 アナログ感覚の 必要な情報を バーメーター表示 大きく数値表示 96 mm 特長 高機能カラーグラフィック液晶画面 4000回/秒(ホールド時 ★* 20000回/秒)高速処理 物理量を直読できる数値表示、運転の状況を直感的につ 見やすく、多彩な情報表示が可能。動作判定を色で 変化を視覚的に かめるバーメーター表示、上下判定結果のカラー表示に 表示できるので、運転の状況を直感的につかむこと 標準モード 高速モード 把握 毎秒4000回のサンプリング・応答。 正確なピーク 信頼性の高い 加え、入力信号を波形で確認することができるグラフ表 ができます。 グラフ表示(波形) を拾えない さらに高速モードでは20000回/秒 計測が可能 示機能など、豊富な表示バリエーションで、目的に応じて おそれあり さまざまな表示が選択できます。 小型・軽量なDINサイズボディ の高速サンプリングで、確度・信頼性 の高い計測が実現できます。 組み込み用として主流のDINサイズ採用。設置する 場所を選びません。 縦軸を指示値、横軸を時間(10sec/30sec/100sec)としてグラフを表示します。 プラグアンドプレイ機能(TEDS) サンプルホールド 感度校正が容易なTEDS機能搭載。さらにティアック ★* 高速ホールドモード時 ホールド機能例 製ロードセルを使用すると、電源を入れただけで センサー入力値 自動校正できるので、すぐにご使用可能です。煩雑 バーメーターゼロ位置設定 ユーザー視点を考慮したワーニング表示 ホールドの種類 区間指定 な校正の手間を省き、ヒューマンエラーの防止にも 画面に表示されるバーメーターのゼロ位置を左端・ オーバーロード、誤配線、設定値不正、調整範囲不正 サンプルホールド 指示値 お役立ていただけます。 中央・右端に自動変更。�用途に合わせて、バーメー などを検出し液晶画面にメッセージ表示します。 多彩な区間指定ホールド機能 TEDS情報の確認もできます。 ピークホールド ○ タの表示がより見やすくなります。 フロントパネルのボタンおよび制御入出力信号 ボトムホールド ○ ワーニング表示例 により、各種ホールドが可能です。 ピーク to ピークホールド ○ センサー入力論理反転 ピーク and ボトムホールド ○ ホールド中 時間 センサーの入力値を擬似的に反転させることが可 ★: 高速サンプリング20000回/秒 モード可能 アベレージホールド ○ ホールド信号  能。マイナス方向の値を扱うときも直観的に判断す ることができます。 ピークホールド 区間指定なし ★ ピークホールド 区間指定あり ★ ボトムホールド ★ 両極性ホールド機能 センサー入力値 センサー入力値 指示値(区間指定あり) センサー入力値 プラス/マイナス両方向のサンプリング、ホールド、 ティアックでは、 アベレージングが可能。トルクセンサーなど両極性 指示値(区間指定なし) TEDS対応ロード 機器の計測・管理にもご使用いただけます。 セルを各種取り揃 えております。 ▼ 詳しくはこちら 比較機能 日/英 切替表示 指示値 https://loadcell.jp/ 画面文字表示を日本語/英語から選択できます。 ホールド中 時間 ホールド中 区間指定ホールド 時間 上下限の比較機能はもちろんのこと、上上限・下下限 ホールド中 時間 の判定も可能。比較機能は4点組み合わせ自由、た ホールド信号  ホールド信号  ホールド信号  とえば上限3点・下限1点といった設定も可能です。 リモートセンス機能 アナログ電圧 電流出力装備(絶縁出力) クリア クリア クリア クリア クリア 幅広い用途に対応でき、機器の損傷やトラブルの防 外因による電圧変化を補正するリモートセンス方式 止にもお役立ていただけます。 シグナルコンディショナー(変換器)としてのご使用 を採用、ケーブル長が長い場合も精度を落とさず測 も可能です。 ピーク to ピークホールド ★ ピーク and ボトムホールド ★ アベレージホールド 定可能です。 静ひずみ表示機能 P: ピーク値 B: ボトム値 ※ リモートセンス機能とTEDS機能は端子を共有している ため、併用はできません。 静ひずみの測定が可能。ロードセルの劣化や塑性変 通信オプション CC-Link / RS-485 指示値 指示値 指示値 センサー入力値 形による不具合など、ロードセル側の診断が容易に 生産ラインなどのシステムへの接続を�容易にする センサー入力値 センサー入力値 なります。 P CC-Link および RS-485インターフェースに対応 したモデルもラインアップしました。 0 0 P 時間 時間 導線抵抗 極性反転機能 B 温湿度変化 B などによる センサーの入力を擬似的に反転させることができます。 4パターンのメモリー機能 電圧変化 ホールド中 時間 ホールド中 ホールド中 補正により ホールドモード、設定値を4つまで保存し、切り替え ホールド信号  ホールド信号  ホールド信号  精度維持 ることができます。 クリア クリア クリア 52.5mm 指示値 指示値 指示値 指示値 指示値 指示値 指示値
