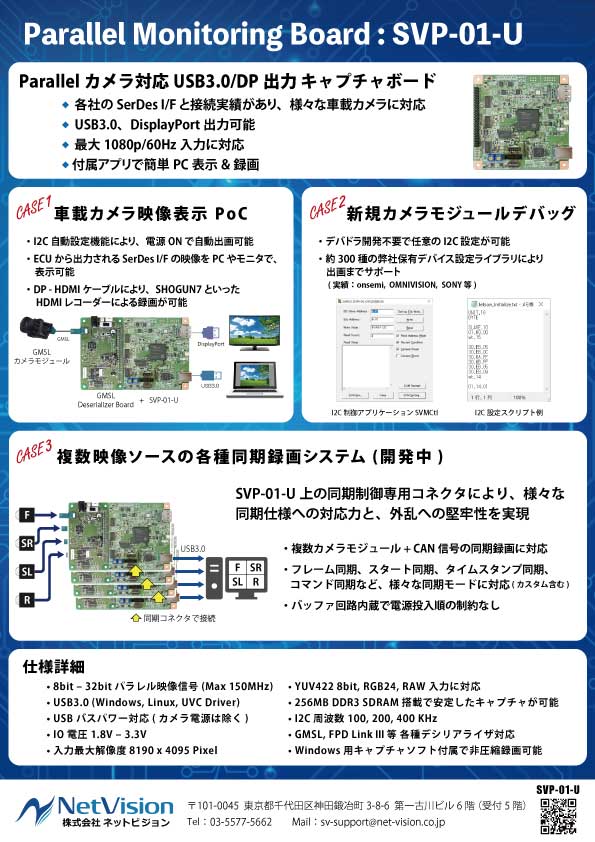

Products パラレルモニターボード　SVP-01-U パラレルジェネレータ　SVP-01-G 概要 概要 パラレルインタフェースの映像信号を表示・録画するためのボード USB3.0もしくはDisplayPortで入力される映像信号を、パラレル映像 です。DisplayPortモニタ もしくは USB3.0(UVC)/PC に出力できます。 信号に変換・出力するためのカメラエミュレーションボードです。 ※変換アダプタを使用してHDMI出力が可能です。 ブランキングエリア、フレームレート等は、 任意に設定することができます。 SV 特徴 　パラレル24ビット 150MHzまでの入力対応 特徴 　USB3.0(UVC)出力、DisplayPort出力 　パラレル24ビット150MHzまでの出力に対応 series 　パラレル出力 のデシリアライザに対応 　USB3.0（Vendor Class)入力、DisplayPort入力 　パラレル入力 のシリアライザに対応 販売価格 販売価格 ￥125,000（税別） ￥144,000（税別） MIPIモニターボード　SVM-06 MIPIジェネレータ　SVO-03-MIPI 概要 概要 MIPI CSI-2 インタフェースの映像信号を表示・録画するためのボード USB3.0もしくはHDMIで入力される映像信号を、MIPI CSI-2映像 です。HDMIモニタおよび USB3.0(UVC)/PC に同時に出力できます。 信号に変換・出力するためのカメラエミュレーションボードです。 ブランキングエリア、フレームレート等は、 任意に設定することができます。 特徴 　MIPI CSI-2 １.5Gbps/レーンまでの入力に対応 特徴 　USB3.0(UVC)、HDMI 同時出力 　MIPI CSI-2 950Mbps/レーンまでの出力に対応 　MIPI CSI-2 出力のデシリアライザに対応 　USB3.0（Vendor Class)入力、HDMI入力 　MIPI CSI-2 入力のシリアライザに対応 販売価格 販売価格 ￥198,000（税別） ￥198,000（税別） イメージレコーダー　SVI-09 オプションボード　※受注生産　 概要 シリアライザボード ＊GMSL2、FPD-LinkⅢ、GVIF2 etc. ￥46,000（税別）～ パラレルインタフェースの映像信号を USB3.0(Vendor Class)/PC に デシリアライザボード ＊GMSL2、FPD-LinkⅢ、GVIF2 etc. ￥46,000（税別）～ 出力するためのボードです。 FPGA直結の100pinコネクタを使用す SerDes 分岐 ボード ￥69,000（税別）～ る事で、様々な入出力(LVDS等)に対応できます。 GW5 ボード ＊GEO Semiconductor社GW5 搭載 ￥92,000（税別） 特徴 LAN インタフェースボード ￥46,000（税別） 　パラレル60ピン、100ピンの2ポート入出力構成 　USB3.0（Vendor Class)入出力 　FPGAプラグイン機能による受託開発用ボード 販売価格 ￥144,000（税別） 960 分岐ボード GMSL デシリアライザボード GW5ボード NetVision 〒101-0045 東京都千代田区神田鍛冶町 3-8-6 第一古川ビル 6階（ 受付 5階） Tel：03-5577-5662　　Mail：sv-support@net-vision.co.jp 2023.03.

GMSLカメラ2モニタ&レコーダー / PC レス 5.4MP GMSL2 カメラ + GEO 社 GW5410 出力の RAW+YUV 映像 　　MIPI CSI-2 Virtual Channel 同時キャプチャ パラレルモニターボード SVP-01-U は、弊社製デシリアライザボードと組み合わせて、GMSLや FPD-LinkⅢなどの車載カメラ画像を HDMI や USB3.0 に出力することが可能。下図のように、　 MIPI モニターボード SVM-06 と IMX490、GW5410 を使用することで、RAW 映像と YUV 映像 GMSL カメラ画像を PCなしで HDMI モニタとNINJA2（HDMI レコーダ）に表示することができる。 の両方が表示可能。 デイジーチェーン接続された複数の SVM-06 は、任意の Virtual Channel ストリームを選択的に同時キャプチャすることができる。　　　　　　　　　　　　　　　 I2C 自動設定機能により、電源ONだけでモニタ表示開始！ カメラ映像を dot by dot でモニタ表示！ カメラ用電源はGW5ボードに接続！ 2台のSVM-06でそれぞれRAW（VC0）とYUV（VC1）を取込！ 6V FT4222モジュールでGEO社アプリからGW5410へのアクセス可能 ! DP→HDMI Active Repeater HDMI Cable Cable 12V HDMI GMSL2 Deserializer Board + GW5 Board Splitter GMSL Monitor Camera Module HDMI 5V USB Cable AC Adapter GMSL2 USB Cable GMSL + SVP-01-U NINJA2 Deserializer Board (HDMI Recorder) Camera Module RAW Image USB3.0 で (VC0) PC へ SVP-01-U は、初期設定ファイルやデシリアライザボードを変更することで、様々なカメラ画像を取り込むこと データ入力 ができます。また、走行中の車載カメラ画像のロガーとして使用することも可能です。 MIPI Splitter Board + SVM-06PC 接続時はアプリケーションによる I2C 制御に対応し、センサ/SerDes レジスタの読み書きが容易に行えます。 Deserializer Board GW5 Board カメラ検査用治具としても最適です。 MIPI Splitter USB Cable NVIDIA DRIVE PX2/AGX仮想映像エミュレーション YUV Image Board (VC1) SVM-06 MIPI Splitter Board シミュレータで生成したリアルタイムレンダリングの映像を DRIVE PX2/AGX に直接入力、仮想 環境を生成し、自動運転のバーチャルなシミュレーション環境を構築。実車での走行を減らして 経済的、効率的に自律走行用のハードウェアやソフトウェアのテストと検証が可能となる。　　 GW5410 は、RAW12 と YUV422 の 8bit データを一緒に出力します。 それぞれの映像は 2880x1860、30fps で、RAW、YUV ともに 1台の PCに表示されます。 Uncompressed AVI file is supported as a video source. Video streamer application is provided free of charge. 【リアルタイム MIPI 信号分岐】 MIPI MIPI Decoder Decode Data MIPI MIPI Encoder MIPI Cross Link • MIPI Decoder/Encoder の組み合わせで、 MIPI SVM-06 は入力された MIPI 信号をクローン出力可能 4K サイズのモニタ画面上に各カメラの有効画素に該当する映像ソースを配置し、グラフィックボードの切り UVC • 2 台だけではなく 3 台、4 台 .. とデイジーチェーン接続可能 出し機能を使って DisplayPort 経由で各映像を PC から出力し、その映像に Embedded Line を含む解像度と • MIPI Short / Long Packet のデータを損なわないクローン カメラの PCLK と同じタイミングに変換して GMSL 形式で DRIVE PX2/AGX に入力します。　　　　　　　　 出力で、Virtual Channel, Embedded Data などのデータを これにより最大カメラ 8台に相当するカメラエミュレーションが可能となります。　　　　　　　　　　　 各ボードは選択して取り込み可能
