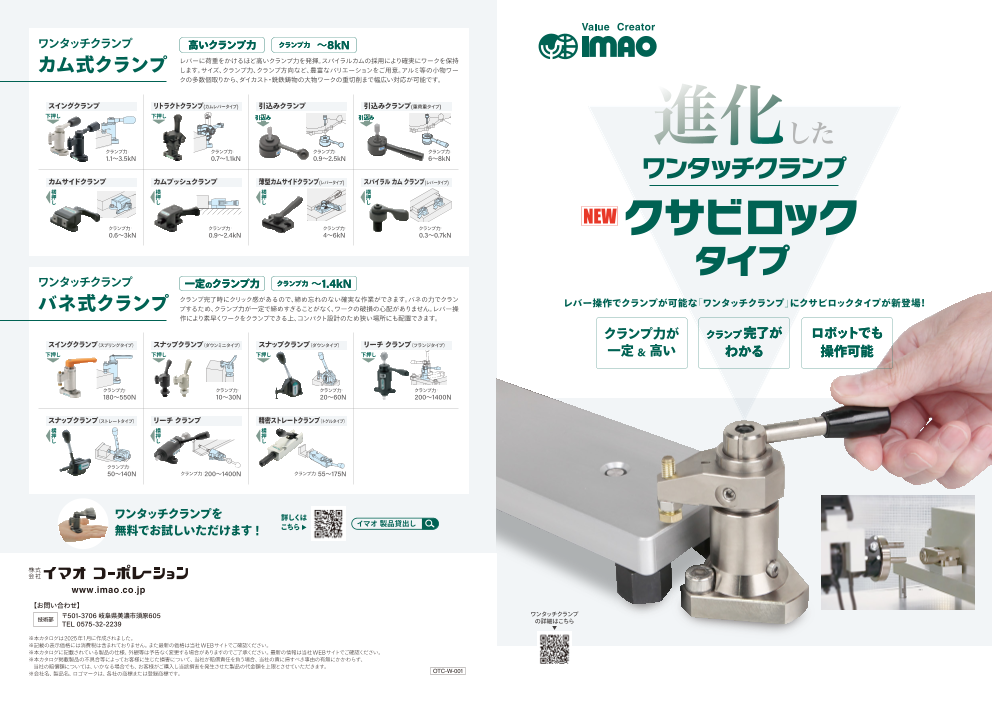

レバー操作でクランプが可能な「ワンタッチクランプ」が進化！

ワンタッチクランプ 高いクランプ力 クランプ力　～8kN カム式クランプ レバーに荷重をかけるほど高いクランプ力を発揮。スパイラルカムの採用により確実にワークを保持 します。サイズ、クランプ力、クランプ方向など、豊富なバリエーションをご用意。アルミ等の小物ワー クの多数個取りから、ダイカスト・銑鉄鋳物の大物ワークの重切削まで幅広い対応が可能です。 スイングクランプ リトラクトクランプ(カムレバータイプ) 引込みクランプ 引込みクランプ(重荷重タイプ) 下押し 下押し 引込み 引込み した クランプ力： クランプ力： クランプ力： クランプ力： 1.1～3.5kN 0.7～1.1kN 0.9～2.5kN 6～8kN ワンタッチクランプ カムサイドクランプ カムプッシュクランプ 薄型カムサイドクランプ(レバータイプ) スパイラル カム クランプ(レバータイプ) 横 横 横 横 押 押 押 押 し し し し NEW クランプ力： クランプ力： クランプ力： クランプ力： クサビロック 0.6～3kN 0.9～2.4kN 4～6kN 0.3～0.7kN タイプ ワンタッチクランプ 一定のクランプ力 クランプ力～1.4kN バネ式クランプ クランプ完了時にクリック感があるので、締め忘れのない確実な作業ができます。バネの力でクラン レバー操作でクランプが可能な「ワンタッチクランプ」にクサビロックタイプが新登場！ プするため、クランプ力が一定で締めすぎることがなく、ワークの破損の心配がありません。レバー操 作により素早くワークをクランプできる上、コンパクト設計のため狭い場所にも配置できます。 クランプ力が クランプ完了が ロボットでも スイングクランプ（スプリングタイプ） スナップクランプ（ダウンミニタイプ） スナップクランプ（ダウンタイプ） リーチ クランプ（フランジタイプ） 下押し 下押し 下押し 下押し 一定 &高い わかる 操作可能 クランプ力： クランプ力： クランプ力： クランプ力： 180～550N 10～30N 20～60N 200～1400N スナップクランプ（ストレートタイプ） リーチ クランプ 精密ストレートクランプ（トグルタイプ） 横 横 横 押 押 押 し し し クランプ力： 50～140N クランプ力：200～1400N クランプ力：55～175N ワンタッチクランプを 詳しくは 無料 こちら イマオ でお試しいただけます ! 製品貸出し 【 お問い合わせ】 技術部 〒501-3706 岐阜県美濃市須原605 ワンタッチクランプ TEL 0575-32-2239 の詳細はこちら ※本カタログは2025年 1月に作成されました。 ※記載の表示価格には消費税は含まれておりません。また最新の価格は当社WEBサイトでご確認ください。 ※本カタログに記載されている製品の仕様、外観等は予告なく変更する場合がありますのでご了承ください。最新の情報は当社WEBサイトでご確認ください。 ※本カタログ掲載製品の不具合等によってお客様に生じた損害について、当社が賠償責任を負う場合、当社の責に帰すべき事由の有無にかかわらず、 当社の賠償額については、いかなる場合でも、お客様がご購入し当該損害を発生させた製品の代金額を上限とさせていただきます。 ※会社名、製品名、ロゴマークは、各社の商標または登録商標です。 OTC-W-001

クサビロックタイプ ラインアップ ワンタッチクランプが進化 ワンタッチクランプはレバー操作で クランプが可能なメカニカルクランプ です。工具レスで操作できるためレン チやスパナ等の工具の管理負担を 軽減できます。それによりワークの段 クサビロックタイプ 取り時間が大幅に削減でき、作業性、 生産性の向上に貢献します。 下押し 横 横 押 押 し し スイングクランプ サイドクランプ プッシュクランプ クサビロックタイプは レバー操作でフックが旋回 クランプ面が広い横押しタイプ コンパクトな横押しタイプ バネとクサビ機構によってクランプします バネ と カタログの カタログの カタログの PDFデータ PDFデータ PDFデータ クサビ はこちら はこちら はこちら 品番群 QLSWW 品番群 QLSCW 品番群 QLPUW クランプ力 1 kN クランプ力 2 kN クランプ力 0.8 kN クランプストローク 1.5 mm クランプストローク 1.3 mm クランプストローク 1.3mm 価　格 42,000円 価　格 57,000円 価　格 32,000円 引き込むことで 品番群 QLPDW ツール干渉を回避 クランプ力 3kN 進 引込み穴サイズ M8 クランプ力が 進 価　格 63,000円 クランプ完了が 進 遠隔操作 引込み ユニット ロボットでも 引込みクランプ使用時において 化 クランプボルト 一定 品番群 QLPDW-M &高い 化 化 手が届かない場合に、操作部を任意の わかる 操作可能 位置まで延長可能 価　格 3,400円、 6,900円 （標準） （位置決め用） 2025年3月発売 カタログの 誰が作業してもクランプ力は ご要望の多かったクランプ完 クランプ完了のレバー位置が 引込みクランプ PDFデータ 品番群 QLPDW-RC はこちら 価　格 12,500円 一定のため、力のバラツキ 了の合図であるクリック感を 決まっているため、ロボット 引込みクランプ・クランプボルト・遠隔操作ユニットは2025年3月の発売です。 が発生しません。またクサビ 実装しました。締め不足や へのティーチングも容易です。 の倍力機構で、高いクラン 締め忘れのない確実な作業 人にもロボットにも操作が簡 プ力があります。 ができます。 単なため、昼は人、夜はロ 押出し 引込み シャフトの突き出し自由 押出しの場合 品番群 QLRCW 反対方向からクランプ力以上 カチッ ボットが作業するなど柔軟な クランプ力 0 引込 .5 kN みとしても使用可能 使用シャフト径 φ8 の外力がかかってもクサビと 生産体制が構築できます。 価　格 37,000円 ボールで保持（※）します。 引込みの場合 カタログの ワーク PDFデータ はこちら 外力 リーチクランプ ※リーチクランプは除く ワンタッチクランプの カム式クランプ・バネ式クランプは裏面をご覧ください
