エアでシャフトを瞬間ロック！エアシャフトクランパー

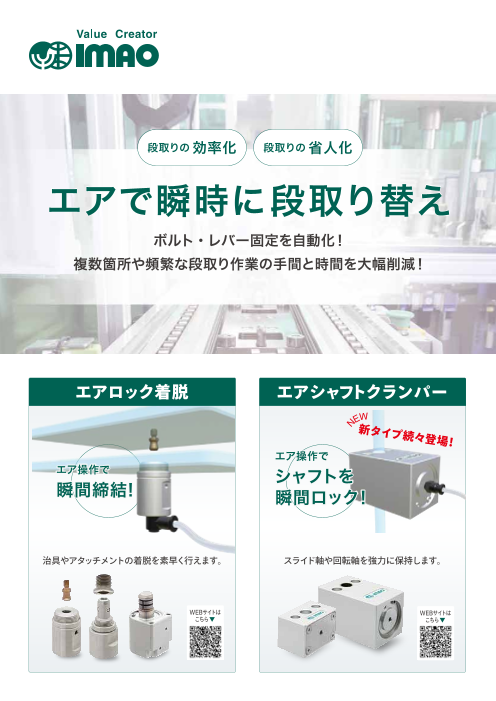

装置の段取り改善を応援します！ ボルトに 替わる 締結部品 段取りの効率化 段取りの省人化 クランプ アンクランプ WEBサイトは こちら エアで瞬時に段取り替え ボルト・レバー固定を自動化！ 複数箇所や頻繁な段取り作業の手間と時間を大幅削減！ ボルトから置き換えることで、 安全 安心 工具を使わず、ワンタッチで 操作できるようになるため、 作業効率のUPに繋がります。 エアロック着脱 エアシャフトクランパー EW 新タイプ続々登場！ エア操作で エア操作で シャフトを 瞬間締結！ 瞬間ロック！ 治具やアタッチメントの着脱を素早く行えます。 スライド軸や回転軸を強力に保持します。 【 お問い合わせ】 WEBサイトは WEBサイトは 技術部 〒501-3706 岐阜県美濃市須原605 こちら こちら TEL 0575-32-2239 FAX 0575-32-2247 ※本カタログは2024年3月に作成されました。 ※製品の価格は当社WEBサイトでご確認ください。 ※本カタログに記載されている製品の仕様、外観等は予告なく変更する場合がありますのでご了承ください。最新の情報は当社WEBサイトでご確認ください。 ※本カタログ掲載製品の不具合等によってお客様に生じた損害について、当社が賠償責任を負う場合、当社の責に帰すべき事由の有無にかかわらず、 当社の賠償額については、いかなる場合でも、お客様がご購入し当該損害を発生させた製品の代金額を上限とさせていただきます。 ※会社名、製品名は、各社の商標または登録商標です。 ALC-002 N

段取り改善 段取り改善 エアで瞬間締結！ エアでシャフトを瞬間ロック！ エアロック着脱 装置や自動機で発生するユニット、プレート、アタッチメント、治具などの段取り替え。 ルトやレバーによる面倒な固定作業も、エアロック着脱を使用することで瞬時に完了できます。 エアシャフトクランパー シャフトを利用したスライド軸や回転軸を、エア操作で瞬時にクランプします。 ボ 段取り替えで発生するスライド・回転調整部の固定を素早く確実に行えます。 エアピンロッククランパー エアボールロッククランパー エア内径クランパー 軽荷重：標準仕様、　NE　W低圧仕様 中荷重：標準仕様、　NE　Wセンサ対応仕様 サブプレート ベースプレート スリムでコンパクトな ボールが押し出されて 穴の内側をクランプ 小型で軽量、 保持トルク、 ピンクランプ クランプ サブプレートは 省スペースで取り付けが可能 スライド荷重が高く、 ベースプレート上面が サブプレート裏面が 穴加工のみ 大きなシャフト径にも対応 フラットに フラットに 新タイプ追加 新タイプ追加 ■ エアクランプ・単動タイプ ■ バネクランプ・単動タイプ ■ 複動タイプ 低圧仕様：使用圧 0.3MPa からご使用可能です センサ対応仕様：センサと組み合わせてクランプ 適用シャフト径：φ8追加（標準仕様、低圧仕様） 完了の検知が可能です エアIN（クランプ） バネでクランプ ■ 単動タイプ ■ 単動タイプ エアでアンクランプ バネでクランプ、エアでアンクランプ。 バネでクランプ、エアでアンクランプ。 ■ 複動タイプ エアOUT（ クランプ） エアIN（ アンクランプ） ■ エアクランプ・単動タイプ センサ対応仕様 エアIN 本体内部のピスト エアIN エアIN エアIN ン動作を磁気セン （アンクランプ （クランプ ポート ） （アンクランプ （クランプ ポート ） ポート ） サが検出、クランプ ポート ） 状態を判別します エアでクランプ、アンクランプ エアでクランプ エアでクランプ、アンクランプ 内蔵バネにより、エアが停止してもバネクランプ（動作）します バネでアンクランプ エアIN（ クランプ） エアOUT（ アンクランプ） 使用例 : 多工程間の載せ替え 使用例 : 固定具の一斉着脱 使用例 : 検査治具への固定 使用例 : スライド軸のロック 使用例 : 昇降テーブルの軸固定 エアピンロッククランパー(単動タイプ) P.3 エアボールロッククランパー P. 7 エア内径クランパー P.11 軽荷重（標準仕様、低圧仕様） P.13 中荷重（標準仕様、センサ対応仕様） P.15 エアピンロッククランパー(複動タイプ) P.5 ケース P.10 クランプピン P.3 2
