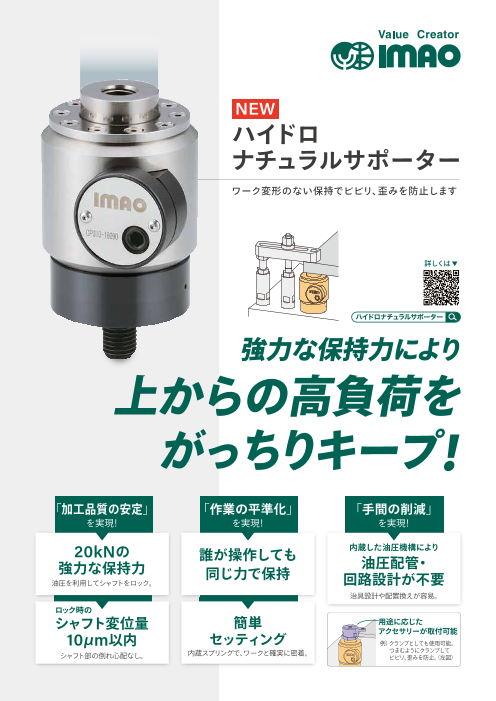

強力な保持力により 上からの高負荷をがっちりキープ！

NEW ハイドロ ナチュラルサポーター ワーク変形のない保持でビビリ、歪みを防止します 詳しくは ハイドロナチュラルサポーター 強力な保持力により 上からの高負荷を がっちりキープ！ 「加工品質の安定」 「作業の平準化」 「手間の削減」 を実現！ を実現！ を実現！ 20kNの 誰が操作しても 内蔵した油圧機構により 強力な保持力 油圧配管・ 同じ力で保持 油圧を利用してシャフトをロック。 回路設計が不要 治具設計や配置換えが容易。 ロック時の シャフト変位量 簡単 用途に応じた アクセサリーが取付可能 10μm以内 セッティング 例）クランプとしても使用可能。 シャフト部の倒れ心配なし。 内蔵スプリングで、ワークと確実に密着。 つまむようにクランプして ビビリ、歪みを防止。（左図）

CP310 ハイドロナチュラルサポーター 標 準在庫品 操作方法はこちら M16×2深さ24 φ44 74.5 φ70 φ35 10（アンクランプ時） シャフト ロックネジ 本体 シャフト 空気穴 M16×2 S45C SUJ2 25 無電解ニッケルメッキ 高周波焼入 φ63 無電解ニッケルメッキ 品　　番 保持力 持上力 質量 （kN） （N） 注） （kg） 価　　格 CP310-16090 20 6～11 2.5 110,000 注）持上力とは､バネがシャフトを持上げる力です｡ 特　長 シャフト 油圧 ・本体に内蔵した油圧機構で､強力な保持力が得られます｡ （ハイドロ）機構 シャフト全体を保持するため､ワークと接するシャフト部の 軸ブレがありません｡ 六角レンチ ・油圧配管や回路設計が不要で､配置換えが容易です｡ （二面幅6） ・トルクレンチが不要で､ロックネジが止まるまでねじ込むことで 操作が完了します｡誰が操作しても同じ保持力が得られます｡ ロックネジ ピストン ロックネジ 止まるまでねじ込んで ください｡ （締付トルク:4N･m程度） 取付方法 ･ シャフトとバネを取外した状態で､六角レンチ （二面幅10）にてM16六角穴付きサラボルトを シャフト 締付け､本体を固定してください｡ 六角レンチ Oリング ･ 本体固定後にシャフトとバネを挿入します｡ （ 二面幅10） （ストローク規制用） ※シャフトは止まるまで押し込んでください｡ バネ 【 お問い合わせ】 技術部 〒501-3706 岐阜県美濃市須原605 TEL 0575-32-2239 FAX 0575-32-2247 M16六角穴付きサラボルト 注意事項 技術データ ・変 形防止のため、シャフトが無い状態での空締付けや 使用温度　max.30℃　min.10℃ ストローク範囲外での使用はおやめください。 ・シ ャフトとシャフト挿入部は､汚れが付着していない状態 でご使用ください｡ ・使 用温度の範囲内でご使用ください｡ ※本リーフレットは2023年6月に作成されました。 ※製品の最新価格は当社WEBサイトでご確認ください。 ※本リーフレットに記載されている製品の仕様、外観等は予告なく変更する場合がありますのでご了承ください。最新の情報は当社WEBサイトでご確認ください。 ※本リーフレット掲載製品の不具合等によってお客様に生じた損害について、当社が賠償責任を負う場合、当社の責に帰すべき事由の有無にかかわらず、当社の賠償額については、いかなる場合でも、 お客様がご購入し当該損害を発生させた製品の代金額を上限とさせていただきます。 ※会社名、製品名は、各社の商標または登録商標です。 24 90 ストローク 10 25 10 ストローク 10 47.5 26 79 二面 幅6
