35kNの強力クランプタイプ
シリンダー形状の引込み式クランプ「プルフィックス」に、強力クランプタイプを追加しました。
クランプ力は35kNと従来より強力で、繰り返し位置決め精度は変わらず5μmと高精度なクランプが可能。
大型のワークや金型の加工にも対応します。
このカタログについて
| ドキュメント名 | シリンダー形状の引込み式クランプ「プルフィックス」に強力クランプタイプを追加 |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 219Kb |
| 取り扱い企業 | 株式会社イマオコーポレーション (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

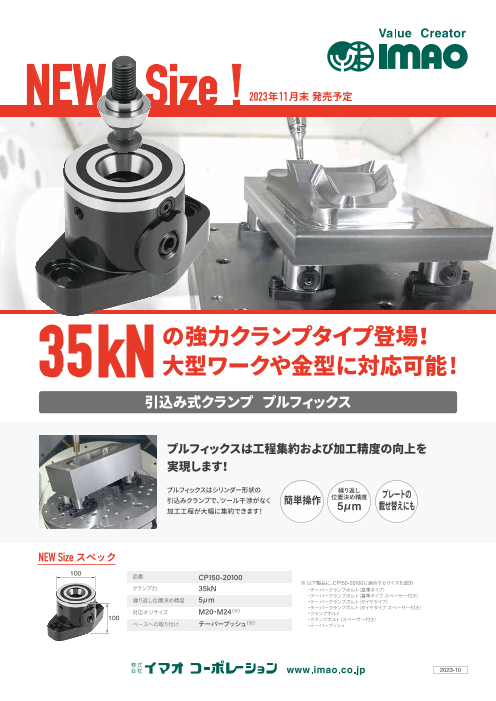

Page1
NEW Size ! 2023年11月末 発売予定
35kN の強力クランプタイプ登場！
大型ワークや金型に対応可能!
引込み式クランプ プルフィックス
プルフィックスは工程集約および加工精度の向上を
実現します！
プルフィックスはシリンダー形状の 繰り返し
簡単操作 位置決め精度 プレートの
引込みクランプで、ツール干渉がなく
加工工程が大幅に集約できます！ 5μm 載せ替えにも
NEW Size スペック
100 品番 CP150-20100
※ 以下製品に、CP150-20100に適合するサイズを追加
クランプ力 35kN ・テーパークランプボルト（基準タイプ）
・テーパークランプボルト（基準タイプ スペーサー付き）
繰り返し位置決め精度 5μm ・テーパークランプボルト（ダイヤタイプ）
・テーパークランプボルト（ダイヤタイプ スペーサー付き）
対応ネジサイズ M20・M24（※） ・クランプボルト
100
ベースへの取り付け テーパーブッシュ（※）
・クランプボルト（スペーサー付き）
・テーパーブッシュ
