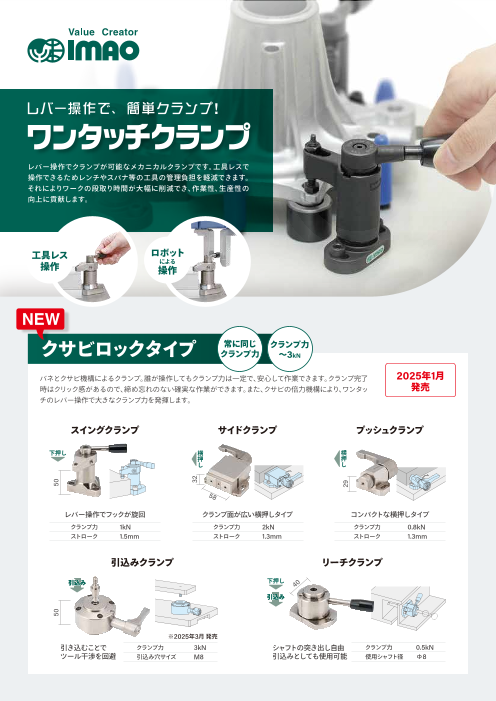

段取り時間を削減できる工具レスのワンタッチクランプ

レバー操作でクランプが可能なメカニカルクランプです。工具レスで 操作できるためレンチやスパナ等の工具の管理負担を軽減できます。 それによりワークの段取り時間が大幅に削減でき、作業性、生産性の 向上に貢献します。 工具レス ロボット 操作 による 操作 NEW クサビロックタイプ 常に同じ クランプ力 クランプ力 ～3kN バネとクサビ機構によるクランプ。誰が操作してもクランプ力は一定で、安心して作業できます。クランプ完了 2025年1月 時はクリック感があるので、締め忘れのない確実な作業ができます。また、クサビの倍力機構により、ワンタッ 発売 チのレバー操作で大きなクランプ力を発揮します。 スイングクランプ サイドクランプ プッシュクランプ 下押し 横 横 押 押 し し 58 レバー操作でフックが旋回 クランプ面が広い横押しタイプ コンパクトな横押しタイプ クランプ力 1kN クランプ力 2kN クランプ力 0.8kN ストローク 1.5mm ストローク 1.3mm ストローク 1.3mm 引込みクランプ リーチクランプ 引込み 下押し 40 引込み ※2025年3月 発売 引き込むことで クランプ力 3kN シャフトの突き出し自由 クランプ力 0.5kN ツール干渉を回避 引込み穴サイズ M8 引込みとしても使用可能 使用シャフト径 Φ8 50 50 32 29

カム式クランプ 高い クランプ力 クランプ力 ～8kN レバーに荷重をかけるほど高いクランプ力を発揮。スパイラルカムの採用により確実にワークを保持します。 詳しくは サイズ、クランプ力、クランプ方向など、豊富なバリエーションをご用意。アルミ等の小物ワークの多数個取りから、 こちら ダイカスト・銑鉄鋳物の大物ワークの重切削まで幅広い対応が可能です。 スイングクランプ リトラクトクランプ 引込みクランプ 引込みクランプ (カムレバータイプ) (重荷重タイプ) 下押し 引込み 引込み 下押し クランプ力 1.1～3.5kN クランプ力 0.7～1.1kN クランプ力 0.9～2.5kN クランプ力 6～8kN カムサイドクランプ カムプッシュクランプ 薄型カムサイドクランプ スパイラル カム クランプ (レバータイプ) (レバータイプ) 横 横 横 横 押 押 押 押 し し し し クランプ力 0.6～3kN クランプ力 0.9～2.4kN クランプ力 4～6kN クランプ力 0.3～0.7kN バネ式クランプ 常に同じ クランプ力 クランプ力 ～1.4kN クランプ完了時にクリック感があるので、締め忘れのない確実な作業ができます。バネの力でクランプするため、 詳しくは クランプ力が一定で締めすぎることがなく、ワークの破損の心配がありません。レバー操作により素早くワークを こちら クランプできる上、コンパクト設計のため狭い場所にも配置できます。 スイングクランプ スナップクランプ スナップクランプ リーチ クランプ （スプリングタイプ） （ダウンミニタイプ） （ダウンタイプ） （フランジタイプ） 下押し 下押し 下押し 下押し クランプ力 180~550N クランプ力 10~30N クランプ力 20~60N クランプ力 200~1400N スナップクランプ リーチ クランプ 精密ストレートクランプ （ストレートタイプ） （トグルタイプ） 横 横 押 押 横 し し 押 し クランプ力 50~140N クランプ力 200~1400N クランプ力 55~175N ワンタッチクランプを 詳しくは 無料 イマオ でお試しいただけます ! こちら 製品貸出し ※本カタログは2024年 10月に作成されました。 ※製品の価格は当社WEBサイトでご確認ください。 ※本カタログに記載されている製品の仕様、外観等は予告なく変更する場合がありますのでご了 承ください。最新の情報は当社WEBサイトでご確認ください。 ※本カタログ掲載製品の不具合等によってお客様に生じた損害について、当社が賠償責任を負う 場合、当社の責に帰すべき事由の有無にかかわらず、当社の賠償額については、いかなる場合 【 お問い合わせ】 技術部 〒501-3706 岐阜県美濃市須原605 でも、お客様がご購入し当該損害を発生させた製品の代金額を上限とさせていただきます。 TEL 0575-32-2239 FAX 0575-32-2247 ※会社名、製品名は、各社の商標または登録商標です。
