位置決めと固定を両立した着脱部品フレックスロケーター新タイプ追加

NEW 新製品のご案内 Part2 2025年3月発売 高い再現性とスムーズな作業性を両立した 位置決め部品に新タイプを追加 フレックスロケーター フレックスロケーター フレックスロケーターは、独自の可動式テー 従来のピン方式 パー機構により治具段取り時間を短縮できま す。テーパーによる確実な2面拘束により、 カジリやガタツキなく、高い再現性と作業性 バネ を両立した位置決め部品です。 可動式テーパー機構による カジリ・ガタツキ 確実な2面拘束 ワンタッチフレックスロケーター ワンタッチフレックスロケーター 高精度タイプ 自在アプローチ CP741 (相手側のブッシュ AMWF40-BU-（* 既存品）) CP740（ピン）CP745（ブッシュ） ノブを操作してクランプ ノブを操作してクランプ 3μmの高い繰り返し位置決め精度 アンクランプ時にシャフトが 常にクランプ力は一定 本体内部に格納されるため､ ベースプレートとの干渉が ありません｡ カチッ！ クランプ カチッ！ クランプ 繰り返し位置決め精度：3μm　 繰り返し位置決め精度：20μm　 クランプ力：3kN クランプ力：2.5kN エアフレックスロケーター フレックスロケーター プルボルトタイプ （テーパーピン） AMWFH-S AMWFH-M CP720-N (相手側のテーパーブッシュ （クランプボルト） CP725（既存品） ) エア操作でクランプ 位置決め専用 エアを供給するとアンクランプし、 エアを排出するとスプリングでクランプ 既存品（CP720）と比較して ボルト引き込みタイプで 取付穴の深さ精度が不要 パレット、ワーク搬送に 繰り返し位置決め精度：60μm　 繰り返し位置決め精度：10μm クランプ力：0.6kN、1kN 2025-01

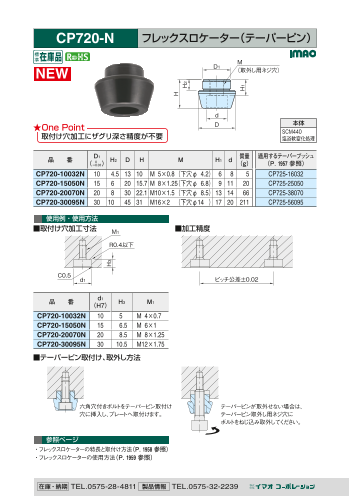

CP720-N フレックスロケーター（テーパーピン） 標 準在庫品 M NEW D1 （取外し用ネジ穴） ｄ ★One Point D 本体 取付け穴加工にザグリ深さ精度が不要 SCM440 塩浴軟窒化処理 品　　番 D1 適用するテーパーブッシュ （＋0.00 −0.02） H2 D H M H1 ｄ 質量 （g） （P．1957 参照） CP720-10032N 10 4.5 13 10.0 M 5×0.80（下穴φ 4.2） 6 8 5 CP725-16032 CP720-15050N 15 6.0 20 15.7 M 8×1.25（下穴φ 6.8） 9 11 20 CP725-25050 CP720-20070N 20 8.0 30 22.1 M10×1.50（下穴φ 8.5） 13 14 66 CP725-38070 CP720-30095N 30 10.0 45 31.0 M16×2.00（下穴φ14.0） 17 20 211 CP725-56095 使用例・使用方法 ■取付け穴加工寸法 M1 ■加工精度 R0.4以下 C0.5 d1 ピッチ公差±0.02 品　　番 ｄ1 （H7） H3 M1 CP720-10032N 10 5.0 M 4×0.7 CP720-15050N 15 6.5 M 6×1.00 CP720-20070N 20 8.5 M 8×1.25 CP720-30095N 30 10.5 M12×1.75 ■テーパーピン取付け、取外し方法 六角穴付きボルトをテーパーピン取付け テーパーピンが取外せない場合は、 穴に挿入し、プレートへ取付けます。 テーパーピン取外し用ネジ穴に ボルトをねじ込み取外してください。 参照ページ ・フ レックスロケーターの特長と取付け方法（P．1958 参照） ・フレックスロケーターの使用方法（P．1959 参照） 在庫・納期 TEL.0575-28-4811 製品情報 TEL.0575-32-2239 H3 H H2 H1

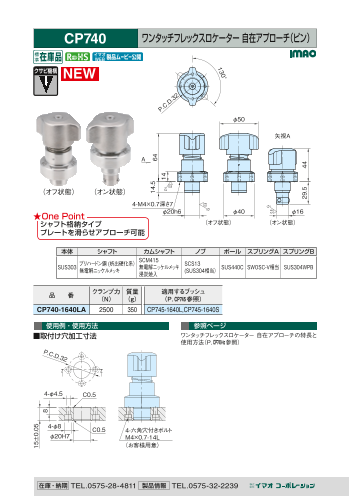

CP740 ワンタッチフレックスロケーター 自在アプローチ（ピン） 標 イマオ 準在庫品 WEB 製品ムービー公開 クサビ機構 NEW 32 P.C .D. φ50 矢視A A 0.8 （オフ状態） （オン状態） G 4-M4×0.7深さ7 ★One Point φ20ｈ6 φ40 φ16 シャフト格納タイプ （オフ状態） （オン状態） プレートを滑らせアプローチ可能 本体 シャフト カムシャフト ノブ ボール スプリングA スプリングB CM415 SUS303 プリハードン鋼 (析出硬化系） S 無電解ニッケルメッキ 無電解ニッケルメッキ SCS13 0C SWOSC-V相当 SUS304WPB 浸炭焼入 (SUS304相当） SUS44 品　　番 クランプ力 質量 適用するブッシュ （N） （g） （P．CP745参照） CP740-1640LA 2500 350 CP745-1640L,CP745-1640S 使用例・使用方法 参照ページ ■取付け穴加工寸法 ワンタッチフレックスロケーター 自在アプローチの特長と 使用方法（P．CP740-to参照） P.C.D.32 4-φ4.5 C0.5 4-φ8 C0.5 4-六角穴付きボルト φ20H7 M4×0.7-14L （お客様用意） 在庫・納期 TEL.0575-28-4811 製品情報 TEL.0575-32-2239 15±0.05 8 14.5 64 14 0.8 G G 0.8 29.5 44 130 °

CP745 ワンタッチフレックスロケーター（ブッシュ） 標 マオ 準在庫品 イ WEB 製品ムービー公開 NEW P.C.D.32 2-M5×0.8 4-M4 六角穴付きボルト用 （取外し用ネジ穴） φ16 φ16.2 CP745-1640L （位置決め） 0.8 G φ40ｈ6 φ40 0 －0.1 CP745-1640L CP745-1640S CP745-1640S （位置決め） （標準） （標準） 品　　番 タイプ 質量 （g） 本体 位置決め SCM440 CP745-1640L 81 無電解ニッケルメッキ CP745-1640S 標準 83 焼入焼戻 使用例・使用方法 ■取付け穴加工寸法 ■位置決めタイプの取外し方法 ブッシュが取外せない場合は、取外し用ネジ穴に P ボルトをねじ込み取外してください。 .C.D.32 4-M4×0.7 φ40H7 C0.5 R0.4以下 関連製品ページ CP740ワンタッチフレックスロケーター 自在アプローチ （ピン（）P．CP740参照） C0.5 4-六角穴付きボルト 参照ページ φ20 M4×0.7-14L ワンタッチフレックスロケーター 自在アプローチの特長と （お客様用意） 使用方法（P．CP740-to参照） 在庫・納期 TEL.0575-28-4811 製品情報 TEL.0575-32-2239 20以上 13±0.05 G 0.8 G 0.8 12.5±0.05 8 12.5

CP741 ワンタッチフレックスロケーター 高精度タイプ 標 準在庫品 イマオ WEB 製品ムービー公開 クサビ機構 NEW ★One Point クランプ力3000N 繰り返し位置決め精度3μm 本体 操作軸 ノブ SCM440 高周波焼入 SUS303 SCS13 塩浴軟窒化処理 （SUS304相当） CP741-1660L CP741-1660S ボール スプリングA （テーパーピン） （ストレートピン） SUS440C SWOSC-V相当 M4 六角穴付きサラボルト （二面幅 2.5） アンクランプ位置 4-M5 六角穴付きボルト用 P.C.D.50 2-M5×0.8 矢視：A （取外し用ネジ穴） クランプ位置 φ60 φ60 G 0.8 0.8 G φ16 － － 0.05 0.15 φ28g6 φ24.5 φ20 CP741-1660L A CP741-1660S （テーパーピン） （ストレートピン） ※ ノブは取外した状態で出荷いたします、お客様にて取付けてご使用ください。 参照ページ ワンタッチフレックスロケーター 高精度タイプの特長と 使用方法（P．CP741-to参照） 在庫・納期 TEL.0575-28-4811 製品情報 TEL.0575-32-2239 50 22 G 0.8 G 0.8 2.5 56 8±0.003 12 G 0.8 8 23 ° 120

品　　番 タイプ クランプ力 質量 適用するブッシュ （N） （g） （P．1934参照） CP741-1660L テーパーピン 410 AMWF40-BU-T,AMWF40-BU-D CP741-1660S ストレートピン 3000 400 AMWF40-BU-S 使用例・使用方法 ■取付け穴加工寸法 ■取外し方法 取外し用ネジ穴にボルトをねじ込み取外してください。 φ28H6 P.C C0.5 .D.50 4-M5×0.8深さ10 ■プレートへの取付け方法 六角穴付きサラボルト ノブ サブプレート 操作軸 本体 ボール 六角穴付きボルト ① 操作軸がアンクランプ位置 ② サブプレートに本体を ③ 六角穴付きサラボルトで ④ ノブは90°毎に向きが変更 にあることを確認します。 固定します。 操作軸にノブを取付けます。 できます。 （ボールが飛び出ていない 向きに注意して取付けて ことを確認してください。） ください。 合いマーク ※ クランプ、アンクランプ位置に目印（合いマーク）を付けると、 操作状態がより分かりやすくなります。 在庫・納期 TEL.0575-28-4811 製品情報 TEL.0575-32-2239 20以内

AMWFH-S エアフレックスロケーター プルボルトタイプ 標 準在庫品 4-M クサビ機構 NEW 六角穴付きボルト用 Dp D D3 d アンクランプポート M5×0.8 D2 D1 アンクランプポート M5×0.8 ★One Point 本体 ボール スプリング 低圧仕様で高いクランプ力を発揮 SCM440 無電解ニッケルメッキ SUS440C SWOSC-V相当 品　　番 D1 H （−0.01 −0.04） H3 D2 D H D 1 d 3 （±0.02）（＋0.04 ＋0.01） M Lf Dp AMWFH49-S 38 8 37.5 49 13.5 30 15 13 M3 7.5 43 AMWFH64-S 48 10 47.5 64 18.0 40 20 15 M4 10.5 56 品　　番 使用圧 クランプ力 質量 適用 （MPa） 注） （kN） （g） クランプボルト（ P．AMWFH-M-pu参照） AMWFH49-S 0.6 370 AMWFH49-M6L、AMWFH49-M6S 0.3 AMWFH64-S 1.0 760 AMWFH64-M8L、AMWFH64-M8S 注）アンクランプに必要なエア圧です。 参照ページ 関連製品ページ エアフレックスロケーター プルボルトタイプの取付け方法 AMWFH-Mクランプボルト（P．AMWFH-M-pu参照） （P．AMWFH-S-to参照） 在庫・納期 TEL.0575-28-4811 製品情報 TEL.0575-32-2239 φ10 29.5 H1 H3 H Lf

特　長 本製品はスプリングクランプ仕様です。アンクランプ用ポートにエアを供給するとアンクランプし、 エアを排出するとスプリングでクランプします。 クサビピストン ボール サブプレート クランプボルト クランプ力 スプリング エアOUT エアIN ベースプレート 埋め栓 エアを排出するとスプリングの力でクサビピストンが下がり、 エアを供給すると、クサビピストンが上がりボールの ボールを強く押し出し、クランプボルトを引込みます。 ロックが解除され、アンクランプ状態になります。 エアの供給が無くてもクランプ状態を維持します。 埋め栓 エアの供給は二箇所から対応可能です。 埋込取付けされる場合は、下側のポートを使用してください。 使用しないアンクランプポートには付属の埋め栓を取付け、 アンクランプポート エア漏れがないことを確認してください。 M5×0.8 エアIN アンクランプポート M5×0.8 使用例・使用方法 ■使用例 ■繰り返し位置決め精度 位置決めが必要な場合は、クランプボルト（位置決め用）を 繰り返し位置決め精度は、±30μmとなります。 ご使用ください。 注） 3箇所以上でクランプする場合は、2箇所を ピッチ公差±0.02 クランプボルト（位置決め用）とし、それ以外は （ワークの穴ピッチ） クランプボルト（標準）をご使用ください。 クランプボルト （位置決め用） クランプボルト AMWFH-M-L （位置決め用） AMWFH-M-L ピッチ公差±0.02 （本体の位置決め穴ピッチ） 在庫・納期 TEL.0575-28-4811 製品情報 TEL.0575-32-2239

AMWFH-M クランプボルト 標 準在庫品 NEW L1 L W L2 G 0.8 G 0.8 M AMWFH-M-L （位置決め用） L1 AMWFH-M-L AMWFH-M-S （位置決め用） （標準） 本体 AMWFH-M-S SCM435 （標準） 焼入焼戻 無電解ニッケルメッキ ■位置決め用 L D 質量 適用 品　　番 M D1 （ 1 g6） L2 （f7） L D2 D3 W （g） エアフレックスロケーター （P．AMWFH-S参照） AMWFH49-M6L M6×1.00 8 3.5 13 13 21 9.5 5.9 3 15 AMWFH49-S AMWFH64-M8L M8×1.25 10 4.5 17 15 24 11.5 7.9 4 28 AMWFH64-S ■標準 適用 品　　番 M L D 1 （ −0.2 D 量 3 W 質 エアフレックスロケーター −0.4 ） L D2 （g） （P．AMWFH-S参照） AMWFH49-M6S M6×1.00 9 13 21 9.5 5.9 3 14 AMWFH49-S AMWFH64-M8S M8×1.25 12 15 24 11.5 7.9 4 25 AMWFH64-S 参照ページ 関連製品ページ エアフレックスロケーター プルボルトタイプの取付け方法 AMWFH-S エアフレックスロケーター プルボルトタイプ （P．AMWFH-S-to参照） （P．AMWFH-S参照） 在庫・納期 TEL.0575-28-4811 製品情報 TEL.0575-32-2239 D D D1 G 0.8 D3 D2
