株式会社ハイウィン_製品案内

PRODUCT DIRECTORY 製品案内 HIWIN Support About HIWIN

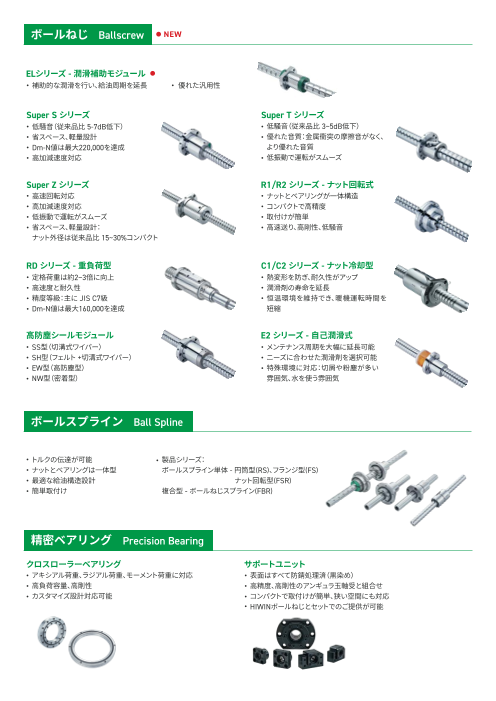

ボールねじ Ballscrew NEW ELシリーズ - 潤滑補助モジュール 補助的な潤滑を行い、給油周期を延長 　　　優れた汎用性 Super S シリーズ Super T シリーズ 低騒音（従来品比 5-7dB低下） 低騒音（従来品比 3~5dB低下） 省スペース、軽量設計 優れた音質：金属衝突の摩擦音がなく、 Dm-N値は最大220,000を達成 より優れた音質 高加減速度対応 低振動で運転がスムーズ Super Z シリーズ R1/R2 シリーズ - ナット回転式 高速回転対応 ナットとベアリングが一体構造 高加減速度対応 コンパクトで高精度 低振動で運転がスムーズ 取付けが簡単 省スペース、軽量設計： 高速送り、高剛性、低騒音 ナット外径は従来品比 15~30%コンパクト RD シリーズ - 重負荷型 C1/C2 シリーズ - ナット冷却型 定格荷重は約2~3倍に向上 熱変形を防ぎ、耐久性がアップ 高速度と耐久性 潤滑剤の寿命を延長 精度等級：主に JIS C7級 恒温環境を維持でき、暖機運転時間を Dm-N値は最大160,000を達成 短縮 高防塵シールモジュール E2 シリーズ - 自己潤滑式 SS型（切溝式ワイパー） メンテナンス周期を大幅に延長可能 SH型（フェルト +切溝式ワイパー） ニーズに合わせた潤滑剤を選択可能 EW型（高防塵型） 特殊環境に対応：切屑や粉塵が多い NW型（密着型） 雰囲気、水を使う雰囲気 ボールスプライン Ball Spline トルクの伝達が可能 製品シリーズ： ナットとベアリングは一体型 ボールスプライン単体 - 円筒型(RS)、フランジ型(FS) 最適な給油構造設計 　　　　　　　　　　 ナット回転型(FSR) 簡単取付け 複合型 - ボールねじスプライン(FBR) 精密ベアリング Precision Bearing クロスローラーベアリング サポートユニット アキシアル荷重、ラジアル荷重、モーメント荷重に対応 表面はすべて防錆処理済（黒染め） 高負荷容量、高剛性 高精度、高剛性のアンギュラ玉軸受と組合せ カスタマイズ設計対応可能 コンパクトで取付けが簡単、狭い空間にも対応 HIWINボールねじとセットでのご提供が可能

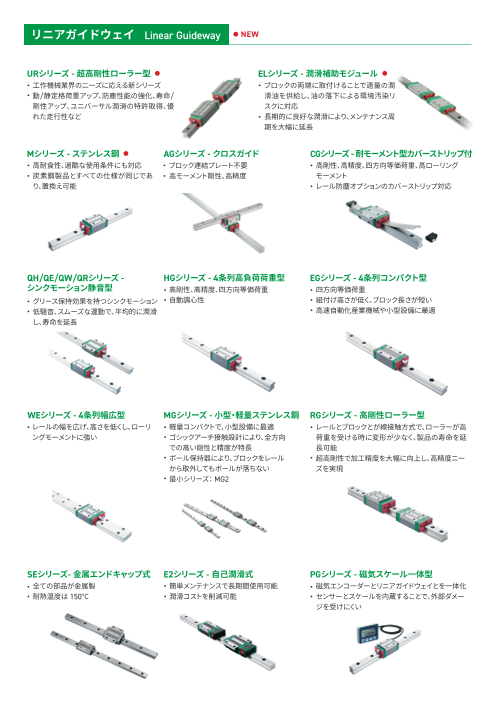

リニアガイドウェイ Linear Guideway NEW URシリーズ - 超高剛性ローラー型 ELシリーズ - 潤滑補助モジュール 工作機械業界のニーズに応える新シリーズ ブロックの両端に取付けることで適量の潤 動/静定格荷重アップ、防塵性能の強化、寿命/ 滑油を供給し、油の落下による環境汚染リ 剛性アップ、ユニバーサル潤滑の特許取得、優 スクに対応 れた走行性など 長期的に良好な潤滑により、メンテナンス周 期を大幅に延長 Mシリーズ - ステンレス鋼 AGシリーズ - クロスガイド CGシリーズ - 耐モーメント型カバーストリップ付 高耐食性、過酷な使用条件にも対応 ブロック連結プレート不要 高剛性、高精度、四方向等価荷重、高ローリング 炭素鋼製品とすべての仕様が同じであ 高モーメント剛性、高精度 モーメント り、置換え可能 レール防塵オプションのカバーストリップ対応 QH/QE/QW/QRシリーズ - HGシリーズ - 4条列高負荷荷重型 EGシリーズ - 4条列コンパクト型 シンクモーション静音型 高剛性、高精度、四方向等価荷重 四方向等価荷重 グリース保持効果を持つシンクモーション 自動調心性 組付け高さが低く、ブロック長さが短い 低騒音、スムーズな運動で、平均的に潤滑 高速自動化産業機械や小型設備に最適 し、寿命を延長 WEシリーズ - 4条列幅広型 MGシリーズ - 小型・軽量ステンレス鋼 RGシリーズ - 高剛性ローラー型 レールの幅を広げ、高さを低くし、ローリ 軽量コンパクトで、小型設備に最適 レールとブロックとが線接触方式で、ローラーが高 ングモーメントに強い ゴシックアーチ接触設計により、全方向 荷重を受ける時に変形が少なく、製品の寿命を延 での高い剛性と精度が特長 長可能 ボール保持器により、ブロックをレール 超高剛性で加工精度を大幅に向上し、高精度ニー から取外してもボールが落ちない ズを実現 最小シリーズ： MG2 SEシリーズ- 金属エンドキャップ式 E2シリーズ - 自己潤滑式 PGシリーズ - 磁気スケール一体型 全ての部品が金属製 簡単メンテナンスで長期間使用可能 磁気エンコーダーとリニアガイドウェイとを一体化 耐熱温度は 150℃ 潤滑コストを削減可能 センサーとスケールを内蔵することで、外部ダメー ジを受けにくい

産業用ロボット - 単軸ロボット Industrial Robot - Single-Axis Robot NEW KH シリーズ KC シリーズ アルミニウム合金のモジュール設計 軽量で省スペースなUレール設計 リニアガイドウェイとタイミングベルトの組合せで、幅広いサイズと移動仕様を提供 B-TYPEはブロックにグリースニップルを 高精度、柔軟な取付が可能で、自動化、切断、検査、搬送、包装、印刷などに幅広い産業に最適 備え、ボールねじとレールへ直接潤滑が 可能 クリーン度 Class10 (B-TYPE オプション） KHT KHM KK シリーズ SK シリーズ KA シリーズ モジュール設計により、ボールねじとリニ ガイド部にシンクモーション（SynchMo- アルミベースの軽量設計 アガイドウェイを統合 tionTM） を採用 半導体製造装置、自動化機器に最適 高精度、簡単取付け、高剛性、コンパクト、 運転騒音を効率的に抑えることで、滑らか 省スペース な走行や低発塵を実現 高精度のボールねじ伝達機構を用い、ガ イド機構としてUレールを採用することに より、精度と剛性を確保 KS シリーズ KE シリーズ KU シリーズ クリーンルームで使用可能な防塵設 取付けとメンテナンスが簡単、高防塵性 軽量高剛性アルミベース、高防塵性能、高 計（吸気ポート装備） 能、高繰返し位置決め精度、高効率、高信 繰返し位置決め精度、高効率、高信頼性、 半導体装置、検査装置、医療機器等の 頼性 低コスト、取付けとメンテナンスが簡単 1軸ステージとして最適 高精密産業、半導体産業、医療機器、 高精密産業、半導体産業、医療機器、 FPD FPDガラス搬送、検査装置に最適 ガラス搬送、検査装置に最適 エンドエフェクター End Effector インテリジェント電動グリッパー： Xシリーズ エンコーダー付ステッピングモーターを使用 状態フィードバックや異常アラーム、目的物識別などの信号を出力 コンパクトリニアモジュールを用いて、高速、高精度、高剛性、高効率およびコンパクトな形状を実現 自動原点復帰とクランプモデルを確立し、適応把持およびモデル調整などのインテリジェント機能を搭載 操作ソフトウェアにより移動方向やストローク、強さ、速度などが設定可能 統合型電動グリッパー： Sシリーズ 統合制御：モーションパラメーター機能搭載コントローラー内蔵型 簡単操作： I/O信号によるシンプル制御、プログラミング不要

トルクモーター＆DDモーター Torque Motor & Direct Drive Motor NEW トルクモーター 水冷ジャケット取付可 [TM-5(J0)] 用途︰ 大中空径シャフト 複合加工旋盤 最大トルク： 7,000Nm [TM-5] 歯車研削盤 最高回転速度： 5,450min-1 [IM-2] 天体望遠鏡 IM-2シリーズ TM-5(J0)シリーズ オートツールチェンジャー（ATC） インデックステーブル 5軸マシニングセンター TM-5シリーズ DDモーター 優れた動特性 用途︰ 最大トルク： 450Nm 産業用ロボット インクリメンタル/アブソリュートエンコーダー 生産設備 減速機なし、バックラッシュゼロ 各種検査装置 DMHシリーズ DMNシリーズ DMSシリーズ 高さ： 22mm~30mm [DMTシリーズ] 最高回転速度： 350min-1 [DMTB2]、100min-1 [DMTK3] 大中空径： Ø240mm [DMTF2]、Ø340mm [DMTK3] DMTシリーズ DMYシリーズ ドライバー＆ACサーボモーター Drive & AC Servo Motor ドライバー チューンレス機能 独自のガントリー制御機能 用途︰ 振動抑制機能 産業用通信デバイスを使用した FPD 産業 高信頼性 ネットワーク 半導体産業 3.2 kHz 速度応答 ナノ位置決め対応GTタイプ オートメーション産業 E2シリーズ ACサーボモーター 手軽で簡単な取付けインターフェース 高加速トルク（定格トルクの 350%） 用途 エンコーダー分解能17/23 bit 製品シリーズ︰ PCB/FPD産業 キー付きオプション 50W, 100W, 200W, 400W, 750W, レーザー加工 高いサーボ制御帯域幅 1kW, 1.2kW, 2kW 工作機械 モデルに応じて最大 6000min-1 の速度 半導体産業 自動光学検査 Eシリーズ 多軸モーションコントローラー Multi-Axis Motion Controller コントローラーのサイクルタイムは最小250μs 2D/3Dリニアと円形描画、ガントリー同期制御 最大16軸 完全同期 CANopen over EtherCAT（CoE）フィールドバ 最大32軸 接続可能 スをサポート デジタル入力8系統、デジタル出力8系統内蔵 C、 C++、 C#、 Python、 LabVIEWホストプログ 10/100/1000Mbps TCP/IPホスト通信 ラミングでサポートされる APIライブラリー 最大 64 のユーザータスクを含むマルチタスク HMPLプログラミング HIMC3シリーズ

トータルソリューション Total Solution NEW 多様な組合せで ユーザーに最適な HIWIN 表面処理ソリューション 自動化機器を提供 精度、クリーン環境、耐食、その他の特殊環境のニーズに応じて、環境に優しく信頼性の高い ハイコーティング表面処理を提供 半導体、医療、自動化機器、特殊環境に適し、各種要素部品に適応可能 HIWIN ボールねじトータルソリューション ユーザーのニーズに応える、ワンストップサービス ボールねじ + 固定側／支持側サポートユニット + カップリング + モーター + ドライバー HIWIN 単軸ロボットモジュール 豊富なラインアップの単軸ロボットとモーター、ドライバーを組合せ、ニーズに合った製品をワンストップで提供 当社製品は高速、高加速性能とともに、振動抑制機能および高速インターネット通信インターフェース機能を装備 Solution 1 : HIWIN単軸ロボット HIWIN単軸ロボットを、他社製モーターおよびドライバーと組合せて自動化装置を構成 Solution 2 : HIWIN単軸ロボット + モーター + ドライバー HIWIN単軸ロボットとモーター、ドライバーを用いてシステムを完成させることで、組立 工数の削減や省スペースを実現 Solution 3 : KK/SK単軸ロボット + 防塵モジュール 高精度かつ高剛性が特長の単軸ロボット ラビリンス防塵設計でモジュール内部に外部の粉塵が侵入しにくい全閉式モジュール は、標準KK/SKシリーズ単軸ロボットへの組付けが簡単で、動作範囲に影響なし メンテナンス時には両側面と背面のカバーを簡単に取外し可能 波動歯車減速機 DATORKER® Strain Wave Gear NEW 小型、軽量で組立てが簡単 広い速度比：同じサイズで複数の減速比を提供 高精度：安定した再現性と位置決めを提供 カスタマイズ：ニーズに合わせた特注仕様 大きなトルク：自動化ロボットや計測機器に使用 ロータリーアクチュエーター DATORKER® Strain Wave Gear System NEW 波動歯車減速機とACサーボモーター、ドライバーを組合せた新世代サーボロータリーアクチュエーター 用途 : 半導体の製造工程、自動化設備、新エネルギー、精密レーザー加工、3C電子周辺機器、 　　 プリント基板、自動車部品などの回転アプリケーション コンパクト 軽量 高精度 高トルク 高剛性 調整不要 E2 シリーズ 産業用ロボット-多軸ロボット Industrial Robot - Multi-Axis Robot NEW 垂直多関節ロボット スカラロボット 直交ロボット- KKシリーズ コンパクトな小型垂直多関節 高精度や高速が要求 単軸ロボットで構成されX、Y、Z ロボットは、自由度が高く敏捷 される生産ラインで 軸方向の運動を実現 な動きが特長 活躍 高剛性、高精度、高可搬が特長 用途：搬送、検査、面取加工や 用途：ピックアンドプレース、 で幅広い産業の自動化をサポート 仕上加工、組立など 梱包、整列、組立、樹脂塗布、段 用途：ねじ締め、塗布、搬送、組立、梱包、切断 積み、検査測定

半導体サブシステム Semiconductor Subsystem NEW ウエハ搬送モジュールEFEM ウエハ搬送ロボット バーコード、RFIDおよび文字認識、生産プロセス ハードウェアとソフトウェアを統合し、高精度・高 の完全な履歴管理 剛性を実現 上位システム間通信を実現するAPI提供 回転半径が小さく装置内空間の有効活用が可能 搬送中の汚染予防のため高効率浄化や静電気除 用途：半導体産業（ウエハ）、太陽光産業（小型パ 去などのパーティクル制御 ネルや太陽光パネル）、LED産業（サファイア基板、 自動圧力制御システムは、圧力設定を変更するこ プラスチックリング）などの搬送設備 とで、ファン速度を自動制御可能 カスタマイズされたウエハ、またはその他の基板 搬送ニーズに対応可能 ウエハアライナー HIWIN単軸ロボットモジュールを採用し、高速、高 ウエハロードポート 精度、高剛性、高効率および省スペースを実現 8インチ、 12インチ製品の搬入出に対応した共用型 内蔵式コントローラー含め自社設計することで、同 Class 1のクリーン度に対応 等スペックで業界最小レベルの容積 関連する安全規格に準拠、緊急停止機能、各機能 最短4.9秒で中心位置及び角度の補正動作が可能 モジュールをリアルタイムで監視 繰返し精度はセンター基準で±0.1mm 状態可視化システム搭載 i4.0シリーズ Intelligent 4.0 Ballscrew, Intelligent 4.0 Guideway NEW インダストリー 4.0 に対応する状態可視化システム搭載ボールねじとリニアガイドウェイ は、リモートで各機械の状態をリアルタイムで把握し、メンテナンス計画の最適化や予期せ ぬダウンタイムの回避など、スマートファクトリー実現に貢献します 状態可視化システム搭載 ボールねじ i4.0BSⓇは専用センサーとエッジコンピューティングモジュールにより、独自の診断アルゴ リズムでボールねじの性能を効果的にモニタリング i4.0GWⓇは、ニーズに応じて専用センサーを指定のブロックに設置可能 状態可視化システム搭載 リニアガイドウェイ トルクモーター ロータリーテーブル Torque Motor Rotary Table HIWIN製クロスローラーベアリング RCV-Hシリーズ ＆トルクモーターを採用 用途：各種複合旋盤やマシニングセンターなど 高加速度の割出し加工や同時加工に対応 ロータリージョイントのポートは空圧・油圧とも多数対応可能 RABシリーズ 傾斜角度：±120° 用途：同時5軸加工機など 左右対称構造で熱変位の影響が少ない RCHシリーズ 高加速度の割出し加工や同時加工に対応 用途：各種旋盤やマシニングセンターなど A軸傾斜角度：±120° 高加速度の割出し加工や同時加工に対応 最高回転数2000min-1 RASシリーズ 用途：同時5軸加工機など RCVシリーズ 片持ちタイプでコンパクト＆省スペース 用途：ボール盤や研磨機、刃物研磨機、専用機など 高加速度の割出し加工や同時加工に対応 高加速度の割出し加工や同時加工に対応 A軸傾斜角度：±120° 保護等級は最大 IP65 水中用DDロータリーテーブル Underwater Direct Drive Rotary Table NEW ステンレス鋼またはアルミニウム製 IP68、完全密閉かつ内部正圧機能により、水や油に完全に浸漬した状態で高速運転可能 ゼロバックラッシュ、加減速や逆回転時にも良好な位置制御を実現 用途：放電加工やワイヤーカット、レーザーなど、自動車・半導体・医療用精密部品産業に おける非接触の繊細加工設備に好適

リニアモーター Linear Motor コア付き 円筒型 コアレス 高推力 円筒型の固定子 コギングなし 最大速度 30m/s 摩耗なし 低速度リップル 最大加速度 10G 最大速度 5m/s 最大速度 30m/s 最大加速度 5G 最大加速度 10G LMT LMC LMSA LMFA シリーズ シリーズ シリーズ シリーズ 単軸リニアモーター 位置決めステージ SSA Standard Single-Axis Linear Motor Stage 短納期対応 用途︰ 高分解能エンコーダー 0.1μm 自動化産業 複数可動子対応可 電子産業 半導体産業 レーザー産業 SSAシリーズ SSAシリーズ SSAシリーズ 標準タイプ 防塵タイプ クリーンループタイプ リニアモーター精密ステージ Linear Motor System リニアモーター XYステージ ナノ精密ステージ - カスタム型 短納期対応 用途︰ ニーズに合わせたカスタム設計 用途︰ 簡単取付け レーザーオートメーション 直角度 5arc-sec 半導体検査装置 高分解能エンコーダー 0.1 µm 電子産業 繰返し位置決め精度 ±0.1µm 白色光干渉検査 繰返し位置決め精度 ±0.5 µm AOI検査装置 位置決め精度 ±0.3µm 自動光学検査 位置決め安定性 ±2nm 速度リップル 0.1% @100mm/s 磁気スケールシステム Position Measurement System 分解能 1µm 用途︰ 保護等級 IP68 噴霧装置 繰返し精度 ±1µm 太陽光発電産業 小型、簡単取付け ガラス切断機 アブソリュート/インクリメンタル 自動化産業 検出ギャップ最大0.8mm APMシリーズ PMシリーズ PMシリーズ Tタイプ G/Cタイプ 真空モーター Vacuum Motors NEW 高真空 10-8 mbar 最適化された放熱設計 無振動/高精度/高トルク カスタム可能な高度な洗浄、アウトガス検査サービス グローバルセールス＆サービスの拠点 ハイウィン株式会社 Tel: 078-997-8827 Fax: 078-997-2622 神戸本社/ロボット技術センター www.hiwin.co.jp info@hiwin.co.jp 名古屋支店 東京支店/ 東北営業所 長野営業所 静岡営業所 HIWIN TECHNOLOGIES CORP. Tel : 052-587-1137 ロボット技術センター Tel : 022-380-7846 Tel : 0268-78-3300 Tel : 054-687-0081 www.hiwin.tw Fax : 052-587-1350 Tel : 042-358-4501 Fax : 022-380-7848 Fax : 0268-78-3301 Fax : 054-687-0083 Fax : 042-358-4519 www.hiwinsupport.com business@hiwin.tw 北陸営業所 広島営業所 福岡営業所 熊本営業所 Tel : 076-293-1256 Tel : 082-500-6403 Tel : 092-287-9371 Tel : 096-241-2283 Fax : 076-293-1258 Fax : 082-530-3331 Fax : 092-287-9373 Fax : 096-241-2291 HIWIN MIKROSYSTEM CORP. HIWIN Germany HIWIN USA HIWIN Italy HIWIN Switzerland HIWIN Czech www.hiwinmikro.tw www.hiwin.de www.hiwin.com www.hiwin.it www.hiwin.ch www.hiwin.cz business@hiwinmikro.tw HIWIN France HIWIN Singapore HIWIN Korea HIWIN China HIWIN Bulgaria www.hiwin.fr www.hiwin.sg www.hiwin.kr www.hiwin.cn www.hiwin.bg HIWINはHIWIN Technologies Corp.、HIWIN Mikrosystem Corp.、ハイウィン株式会社の登録商標です。ご自身の権利を保護するため、模倣品を購入す ることは避けてください。 このカタログに記載されている内容は、予告なく変更する場合が 実際の製品は、製品改良等に対応するため、このカタログの仕様や写真と異なる場合があります。 あります。 HIWINの登録特許一覧表サイト: http://www.hiwin.tw/Products/Products_patents.aspx Copyright © HIWIN Technologies Corp. HIWINは「貿易法」および関連規則の下で制限された技術や製品を販売・輸出しません。制限されたHIWIN製品を輸出する際には、関連する法律に従って、 所管当局によって承認を受けます。また、核・生物・化学兵器やミサイルの製造または開発に使用することは禁じます。 ©2026 FORM X99DJ28-2606
