小径加工で優れた切りくず分断を実現　HORN　ミニ　I形ブレーカー

製品カタログ
株式会社IZUSHI
お問い合わせ
電話でお問い合わせ

HORN社の内径ボーリング工具のご紹介

ドイツの超硬工具メーカー・HORNから、小径ボーリング加工用工具のご紹介です。

I形ブレーカーは特に切り込み量の少ないボーリング加工に対して抜群の切りくず処理能力を誇ります。
また、HORNのミニシリーズの特長である超硬シャンク+独自のクランプ方式による剛性の高さを併せ持ち、鋼やステンレス、非鉄金属等の加工において高い安定性を発揮することが可能です。
コーティングは自社開発したHiPIMSコーティングを採用しており、類似の工具と比較しても長寿命を実現します。

加工でお困りごとをお持ちの方がいらっしゃれば、ぜひHORNの工具をご検討ください。
詳しくはPDFダウンロード、またはお気軽にお問い合わせください。

このカタログについて

ドキュメント名 小径加工で優れた切りくず分断を実現　HORN　ミニ　I形ブレーカー
ドキュメント種別 製品カタログ
ファイルサイズ 1.8Mb
登録カテゴリ
取り扱い企業 株式会社IZUSHI (この企業の取り扱いカタログ一覧)

この企業の関連カタログ

この企業の関連カタログの表紙
ワイヤレス打刻式刻印機が新登場！　アンドロイドスマートフォン・タブレットで簡単に操作できる　テクノマーク CONNECTシリーズ Buddy
製品カタログ

株式会社IZUSHI

この企業の関連カタログの表紙
NC旋盤でキー溝加工　工程集約・サイクルタイムの短縮を実現！ HORN（ホーン）ブローチングカタログ　キー溝加工
製品カタログ

株式会社IZUSHI

この企業の関連カタログの表紙
断線の不安を解消！　止まらない現場をつくるワイヤレス刻印機　導入事例
事例紹介

株式会社IZUSHI

このカタログの内容

Page1

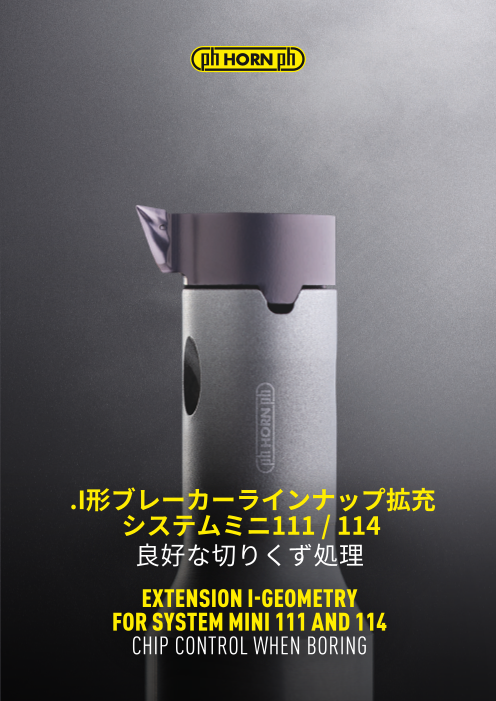

.I形ブレーカーラインナップ拡充 システムミニ111 / 114 良好な切りくず処理 EXTENSION I-GEOMETRY FOR SYSTEM MINI 111 AND 114 CHIP CONTROL WHEN BORING
Page2

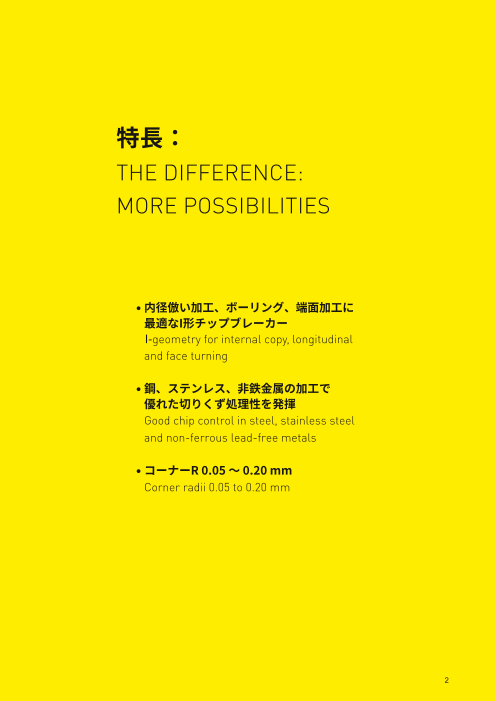

特長： THE DIFFERENCE: MORE POSSIBILITIES •内径倣い加工、ボーリング、端面加工に 最適なI形チップブレーカー I-geometry for internal copy, longitudinal and face turning • 鋼、ステンレス、非鉄金属の加工で 優れた切りくず処理性を発揮 Good chip control in steel, stainless steel and non-ferrous lead-free metals • コーナーR 0.05 ～ 0.20 mm Corner radii 0.05 to 0.20 mm 2
Page3

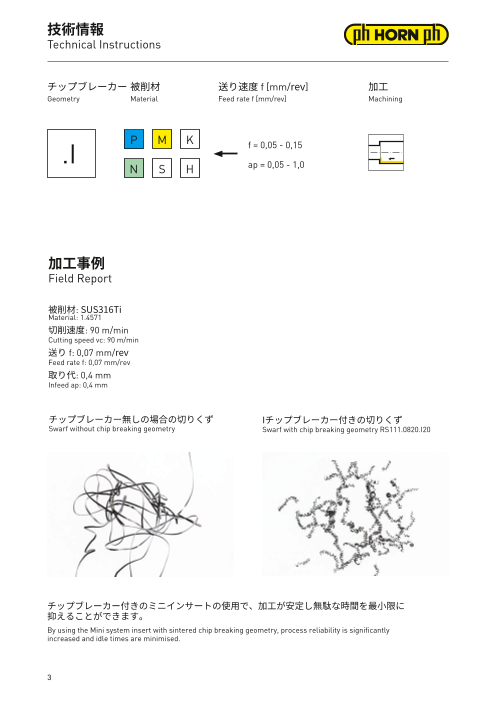

技術情報 Technical Instructions チップブレーカー 被削材 送り速度 f [mm/rev] 加工 Geometry Material Feed rate f [mm/rev] Machining P M K .I f = 0,05 - 0,15 N S H ap = 0,05 - 1,0 加工事例 Field Report 被削材: SUS316Ti Material: 1.4571 切削速度: 90 m/min Cutting speed vc: 90 m/min 送り f: 0,07 mm/rev Feed rate f: 0,07 mm/rev 取り代: 0,4 mm Infeed ap: 0,4 mm チップブレーカー無しの場合の切りくず Iチップブレーカー付きの切りくず Swarf without chip breaking geometry Swarf with chip breaking geometry RS111.0820.I20 チップブレーカー付きのミニインサートの使用で、加工が安定し無駄な時間を最小限に 抑えることができます。 By using the Mini system insert with sintered chip breaking geometry, process reliability is significantly increased and idle times are minimised. 3
Page4

ツールホルダー B108 Toolholder 型式 d l1 l2 h l4 d1 HWS Part number B108.0006.01A 6 65 - - - - 306060R • 306060L B108.0008.00 8 60 12,5 7 35 6 306060R • 306060L B108.0008.01 8 70 21 7 40 6 306060R • 306060L B108.0012.00 12 70 12,5 11 40 6 306060R • 306060L B108.0012.01 12 80 21 11 45 6 306060R • 306060L B108.0012.02 12 90 30 11 45 6 306060R • 306060L B108.0012.03 12 100 42 11 45 6 306060R • 306060L ツールホルダー B111 Toolholder 型式 d l1 l2 h l4 d1 HWS Part number B111.0008.01A 8 80 - - - - 111080R • 111080L B111.0008.01 8 80 - 7 55 8 111080R • 111080L B111.0012.00 12 75 16,5 11 40 8 111080R • 111080L B111.0012.01 12 95 29 11 50 8 111080R • 111080L B111.0012.02 12 110 42 11 50 8 111080R • 111080L B111.0012.03 12 120 56 11 50 8 111080R • 111080L ツールホルダー B114 Toolholder 型式 d l1 l2 h l4 HWS Part number B114.0012.00 12 75 19,5 11 40 114090R • 114090L B114.0012.01 12 100 34 11 50 114090R • 114090L B114.0012.02 12 110 45 11 50 114090R • 114090L B114.0012.03 12 130 64 11 50 114090R • 114090L B114.0016.00 16 80 19,5 15 40 114090R • 114090L B114.0016.01 16 100 34 15 50 114090R • 114090L B114.0016.02 16 110 45 15 50 114090R • 114090L B114.0016.03 16 130 64 15 50 114090R • 114090L 4
Page5

インサート S108 Insert 超硬材種 Carbide grades R = 右勝手バージョンを図示 ▲在庫品 Δ 4 週間 R = right hand version shown on stock 4 weeks Bestellnummer s f a r d D HIS min Part number RS108.0820.I05 3,37 4,65 7,65 0,05 6 7,8 306060R Δ Δ RS108.0820.I10 3,38 4,65 7,65 0,1 6 7,8 306060R ▲ ▲ RS108.0820.I20 3,4 4,65 7,65 0,2 6 7,8 306060R ▲ ▲ P ● ● - M ● ο ● K - - - N ο ο ο S - - - H - - - 5 EG35 EG55 IG35
Page6

インサート S111 Insert Bearbeitung Machining 超硬材種 Carbide grades ▲在庫品 Δ 4 週間 on stock 4 weeks 型式 s f a r d Dmin HIS Part number RS111.0820.I05 4,2 6,7 10,7 0,05 8 11 111080R Δ Δ RS111.0820.I10 4,2 6,7 10,7 0,1 8 11 111080R ▲ ▲ RS111.0820.I20 4,2 6,7 10,7 0,2 8 11 111080R ▲ ▲ P ● ● M ● ο K ● - N ● - S ο - H - - 6 IG35 TH35
Page7

インサート Insert S114 超硬材種 Carbide grades ▲在庫品 Δ 4 週間 on stock 4 weeks 型式 s f a r d Dmin HIS Part number RS114.0820.I05 5,3 9 13,5 0,05 9 14 114090R Δ Δ RS114.0820.I10 5,3 9 13,5 0,1 9 14 114090R ▲ ▲ RS114.0820.I20 5,3 9 13,5 0,2 9 14 114090R ▲ ▲ P ● ● M ● ο K ● - N ● - S ο - H - - 7 IG35 TH35
Page8

溝入れ加工のベストソリューションを　 ご提案いたします。 FIND YOUR RIGHT TOOLING SOLUTION NOW. horn-group.com 輸入総代理店 DEUTSCHLAND, STAMMSITZ GERMANY, HEADQUARTERS ― — 株式会社IZUSHI Hartmetall-Werkzeugfabrik 中部支店／刈谷テクニカルセンター Paul Horn GmbH 〒448-0807　愛知県刈谷市東刈谷町二丁目二番地２ Horn-Straße 1 72072 Tübingen Tel 0566-62-8075 Tel +49 7071 / 7004-0 Fax 0566-62-8084 Fax +49 7071 / 72893 info@de.horn-group.com horn@ztec-izushi.co.jp horn-group.com www.phhorn.jp INFO1.25DE 05/2025, Printed in Germany
