焼結ブレーカー付き小径ボーリング工具　HORN　スーパーミニ　U形ブレーカー

製品カタログ
株式会社IZUSHI
お問い合わせ
電話でお問い合わせ

HORN社の新製品　ブレーカー付きボーリング工具のご紹介

小径の内径加工で切りくず処理が問題となった経験はございませんか？

ドイツの超硬工具メーカー・HORNが提供する小径加工用工具　スーパーミニシリーズより新チップブレーカーのご紹介です。
従来のすくい面を研磨して作る刃先形状とは違い、新たなU型ブレーカーは焼結によって三次元的なブレーカー形状を実現しております。
これにより刃先Rのギリギリまでブレーカー形状を作ることが可能となっており、小径加工にありがちな少ない取り代での加工であっても高い切りくず分断性能を発揮します。
また、HORNのスーパーミニシリーズの特長として、インサートに直接クーラント穴が設けられておりますが、今回そのクーラント穴の位置を再設計し、より確実に刃先にクーラントを供給できるシステムになっております。

これらの特長により高い加工安定性と長寿命を併せ持ちます。
従来の小径加工と比較して、頻繁に切りくず除去や工具交換をする必要がないため工作機械のダウンタイムを大幅に削減することが可能です。

小径加工でお困りごとをお持ちの方がいらっしゃれば、ぜひHORNの工具をご検討ください。
詳しくはPDFダウンロード、またはお気軽にお問い合わせください。

このカタログについて

ドキュメント名 焼結ブレーカー付き小径ボーリング工具　HORN　スーパーミニ　U形ブレーカー
ドキュメント種別 製品カタログ
ファイルサイズ 1.1Mb
登録カテゴリ
取り扱い企業 株式会社IZUSHI (この企業の取り扱いカタログ一覧)

この企業の関連カタログ

この企業の関連カタログの表紙
ワイヤレス打刻式刻印機が新登場！　アンドロイドスマートフォン・タブレットで簡単に操作できる　テクノマーク CONNECTシリーズ Buddy
製品カタログ

株式会社IZUSHI

この企業の関連カタログの表紙
NC旋盤でキー溝加工　工程集約・サイクルタイムの短縮を実現！ HORN（ホーン）ブローチングカタログ　キー溝加工
製品カタログ

株式会社IZUSHI

この企業の関連カタログの表紙
断線の不安を解消！　止まらない現場をつくるワイヤレス刻印機　導入事例
事例紹介

株式会社IZUSHI

このカタログの内容

Page1

焼結ブレーカー付き スーパーミニ 切りくず処理に最適なツール SUPERMINI WITH SINTERED GEOMETRY THE NEW STANDARD IN CHIP CONTROL

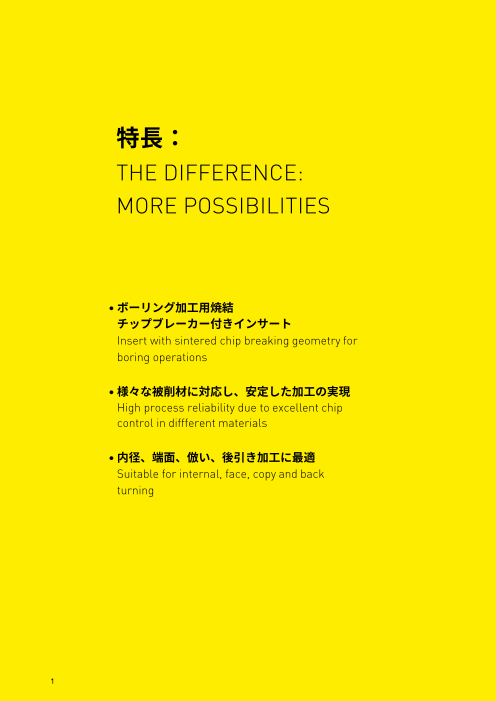

Page2

特長： THE DIFFERENCE: MORE POSSIBILITIES •ボーリング加工用焼結 チップブレーカー付きインサート Insert with sintered chip breaking geometry for boring operations •様々な被削材に対応し、安定した加工の実現 High process reliability due to excellent chip control in diffferent materials •内径、端面、倣い、後引き加工に最適 Suitable for internal, face, copy and back turning 1

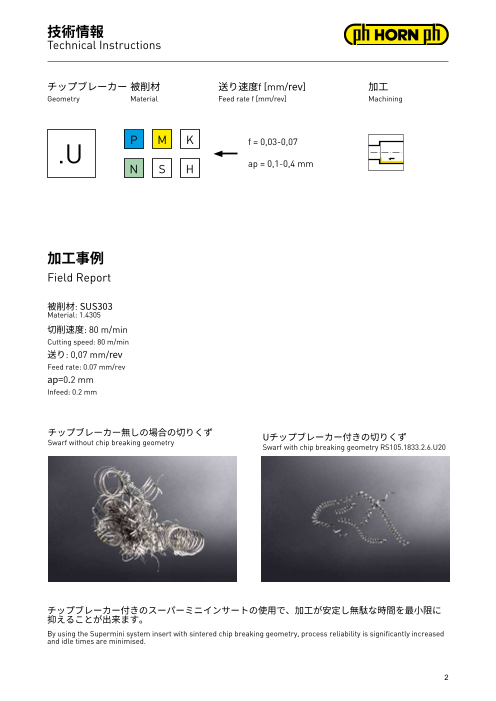

Page3

技術情報 Technical Instructions チップブレーカー被削材 送り速度f [mm/rev] 加工 Geometry Material Feed rate f [mm/rev] Machining P M K .U f = 0,03-0,07 N S H ap = 0,1-0,4 mm 加工事例 Field Report 被削材: SUS303 Material: 1.4305 切削速度: 80 m/min Cutting speed: 80 m/min 送り: 0,07 mm/rev Feed rate: 0.07 mm/rev ap=0.2 mm Infeed: 0.2 mm チップブレーカー無しの場合の切りくず Swarf without chip breaking geometry Uチップブレーカー付きの切りくず Swarf with chip breaking geometry RS105.1833.2.6.U20 チップブレーカー付きのスーパーミニインサートの使用で、加工が安定し無駄な時間を最小限に 抑えることが出来ます。 By using the Supermini system insert with sintered chip breaking geometry, process reliability is significantly increased and idle times are minimised. 2
Page4

ツールホルダー B105 Toolholder 型式 d l1 h l4 f1 d1 b HWS Part number B105.0010.S.05 10 80 9 50 6,3 20 7 105125 B105.0012.S.05 12 80 11 50 6,3 20 7 105125 B105.0016.S.05 16 80 14 50 6,3 20 7 105125 B105.0020.S.05 20 90 18 55 6,3 20 7 105125 B105.0022.S.05 22 90 20 55 6,3 22 7 105125 B105.0025.S.05 25 100 23 55 6,3 25 7 105125 B105.0028.S.05 28 120 26 55 6,3 28 7 105125 b =インサート高さ b = Heigth of insert 予備部品 Spare Parts ツールホルダー クランプ部品 トルクスレンチ Toolholder Clamping element TORX PLUS® Wrench B105... 010.0105.05 T15PL 3
Page5

ツールホルダー B105 Toolholder 型式 d l1 h l4 d1 b HWS Part number B105.0010.A.05 10 80 9 50 20 7 105125 B105.0012.A.05 12 80 11 50 20 7 105125 B105.0016.A.05 16 80 14 50 20 7 105125 B105.0020.A.05 20 90 18 55 20 7 105125 B105.0025.A.05 25 100 23 55 25 7 105125 b = インサート高さ b = Heigth of insert 予備部品 Spare Parts ツールホルダー クランプ部品 トルクスレンチ Toolholder Clamping element TORX PLUS® Wrench B105... 010.0005.0663 T25PQ 4
Page6

A HCG - HORN Catalogue Guide ツールホルダー B105 Toolholder 図 = 右勝手バージョン Picture = right hand cutting version 型式 d l1 h l4 HWS Part number B105.0010.01 10 75 9 50 105123 • 105124 • 105125 B105.0012.01 12 75 11 50 105123 • 105124 • 105125 B105.0016.01 16 75 14 50 105123 • 105124 • 105125 B105.0020.01 20 90 18 55 105123 • 105124 • 105125 B105.0022.01 22 90 20 55 105123 • 105124 • 105125 B105.0025.01 25 100 23 55 105123 • 105124 • 105125 B105.0028.01 28 120 26 72 105123 • 105124 • 105125 予備部品 Spare Parts ツールホルダー ねじ トルクスレンチ Toolholder Clamping Screw TORX PLUS® Wrench B105... 6.075T15P T15PQ 5
Page7

インサート Insert U 超硬材種 Carbide grades R = 右勝手バージョン図示 ▲在庫品 R = right hand version shown Δ �週間 on stock 4 weeks 型式 r f a d b l2 l5 tmax Dmin HIS Part number RS105.1833.2.4.U20 0,2 3,3 3,7 2,5 7 15 30 0,5 4 105125 ▲ ▲ RS105.1833.3.4.U20 0,2 3,3 3,7 2,5 7 20 35 0,5 4 105125 ▲ ▲ RS105.1833.2.5.U20 0,2 3,3 4,7 3,5 7 15 30 0,5 5 105125 ▲ ▲ RS105.1833.3.5.U20 0,2 3,3 4,7 3,5 7 20 35 0,5 5 105125 ▲ ▲ RS105.1833.4.5.U20 0,2 3,3 4,7 3,5 7 25 40 0,5 5 105125 ▲ ▲ RS105.1833.2.6.U20 0,2 3,3 5,6 4,4 7 15 30 0,5 6 105125 ▲ ▲ RS105.1833.3.6.U20 0,2 3,3 5,6 4,4 7 20 35 0,5 6 105125 ▲ ▲ RS105.1833.4.6.U20 0,2 3,3 5,6 4,4 7 25 40 0,5 6 105125 ▲ ▲ P - ● M ● ● K - ● N - ● S ● ● H - - 6 IG35 TH35
Page8

FIND YOUR RIGHT TOOLING SOLUTION NOW. horn-group.com DEUTSCHLAND, STAMMSITZ GERMANY, HEADQUARTERS — Hartmetall-Werkzeugfabrik Paul Horn GmbH Horn-Straße 1 72072 Tübingen Tel +49 7071 / 7004-0 Fax +49 7071 / 72893 info@de.horn-group.com horn-group.com INFO1.24DE 06/2024, Printed in Germany
