このカタログ(SSN_SSJカラーカタログ)の内容

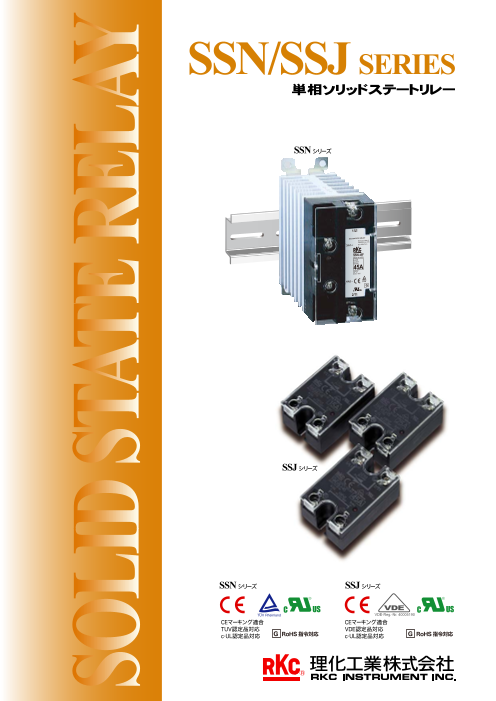

Page 1:SSN/SSJ SERIESSSN シリーズSSN シリーズ単相ソリッドステートリレーSSJ シリーズSSJ シリーズc-UL認定品対応CEマーキング適合TUV認定品対応c-UL認定品対応CEマーキング適合VDE認定品対応RoHS指令対応GreenRoHS指令対応GreenR

Page 2:SSN SERIESSSJ SERIESDINレール取付タイプ単相SSR薄型形状薄型形状低価格低価格エコノミータイプ単相SSR15A25A45A15A25A45A最大負荷電流最小負荷電流1サイクルサージオン電流入力信号入力インピーダンス応答速度入力保護出力保護出力ON電圧降下負荷電圧絶縁抵抗絶縁耐圧漏れ電流絶縁方式質量安全規格RoHS指令AC15A, AC25A, AC45ASSN-15F/25F:AC100mA SSN-45F:AC500mASSN-15F:150A (60Hzで1サイクル)SSN-25F:250A (60Hzで1サイクル)SSN-45F:450A (60Hzで1サイクル)DC電圧パルス入力 LOW(OFF):0V HIGH(ON):4.5~30V450Ω~3.0kΩ(定電流回路内蔵:10mA)負荷電流の1/2サイクル以下逆極性接続保護CR保護回路およびバリスタ1.0V以下(AC200V)AC60~280V100MΩ以上(DC500Vメガにて)AC2500V(1分間)9mA以下(AC240V)フォトトライアックSSN-15F/25F:約220gSSN-45F:約390gUL/cUL、CEマーキング、TUV適応済み21.5mm 41mm172mm (15/25A)幅21.5mm(15A・25A)、41mm(45A)を実現。並べて設置しても僅かな設置スペースで済みます。15A用で標準価格\1,800を実現した低価格設定です。サイズも全種類同一として、種類も15A/25A/45Aの3種類を用意しました。*密着取付時は最大負荷電流が制限されます<8回路密着取付例>15A 25A 45ADINレールにワンタッチで取付可能。放熱フィン一体構造のコンパクトサイズです。CEマーキング適合TUV認定品対応c-UL認定品対応CEマーキング適合VDE認定品対応c-UL認定品対応仕 様仕 様60mm41mm30mm専用放熱フィンを用意しております。(15A用放熱フィン)15A 25A45A100mm78mmRoHS指令対応GreenRoHS指令対応Green最大負荷電流最小負荷電流1サイクルサージオン電流入力信号最大入力電流応答速度入力保護出力保護出力ON電圧降下負荷電圧絶縁抵抗絶縁耐圧漏れ電流絶縁方式本体質量放熱フィン質量安全規格RoHS指令AC15A, AC25A, AC45AAC100mAAC15A:150A (60Hzで1サイクル)AC25A:225A (60Hzで1サイクル)AC45A:440A (60Hzで1サイクル)DC電圧パルス入力 LOW(OFF):0V HIGH(ON):3.5~30V10mA (定電流回路内蔵)負荷電流の1/2サイクル+1ms以下逆極性接続保護CR保護回路およびバリスタ1.5V以下AC35~264V100MΩ以上(DC500Vメガにて)AC3000V(1分間)12mA以下(AC200V)フォトトライアック約60g(SSJ-15/SSJ-25/SSJ-45ともに同一)RF-060:165g RF-120: 330g RF-200: 760gUL/cUL、CEマーキング、VDE適応済み

Page 3:標準価格標準価格標準価格SSJ-15F1SSJ-25F2SSJ-25F3SSJ-45F2SSJ-45F3SSJ SERIESSSN SERIES*密着取付時には以下のように周囲温度特性(最大負荷電流)が制限されますので注意してください。SSN-15F SSN-25F SSN-45F01020周囲温度(℃)10 20 30 40 50 60 7080-10-20SSJ-15②0102030周囲温度(℃)10 20 30 40 50 60 7080-10-20SSJ-25③②① ①01020304050周囲温度(℃)10 20 30 40 50 60 7080-10-20SSJ-45③②①負荷電流(A)負荷電流(A)負荷電流(A)① 放熱フィンなし② 放熱フィン付(RF-060)① 放熱フィンなし② 放熱フィン付(RF-120)③ 放熱フィン付(RF-200)① 放熱フィンなし② 放熱フィン付(RF-120)③ 放熱フィン付(RF-200)周囲温度特性型式コード型式コード周囲温度特性0102030周囲温度(℃)10 20 30 40 50 60 70 80-10-20負荷電流(A)仕 様定格電流15A定格電流25A定格電流45A放熱フィン付き152545FSSN F-標 準 価 格●SSN(DINレール取付タイプ単相SSR)\3,000\4,300\7,400* 本体は放熱フィンと一体型構造になります。* SSJ-25、SSJ-45についてはRF-120/ 200の2種類の放熱フィンから選択 できます。 取付スペース等を考慮して選択して ください。 ただし、周囲温度特性が 変わりますので、下記の特性表を 参考に選定時はご注意願います。* 本体と放熱フィンを取り付けた状態で出荷いたします。本体仕様放熱フィン仕 様 コ ー ド仕 様最大負荷容量15A用最大負荷容量25A用最大負荷容量45A用SSJ -標 準 価 格\1,800\2,400仕 様 コ ー ド●SSJ(エコノミータイプ単相SSR)標準価格標準価格標準価格\1,200\1,600\3,200放熱フィン単体型式コード SSJ-15用放熱フィン本体+放熱フィン組み合わせ型式コード SSJ-25/SSJ-45用放熱フィンRF-060RF-120RF-200\3,000\4,000\5,600標準価格 \6,400標準価格 \8,000152545 \4,8004.275459759514-φ4101262-M42-M4601202004.2126112125RF-060RF-200RF-1201002-M4SSJ-15+RF-060放熱フィンSSJ-25+RF-120放熱フィンSSJ-25+RF-200放熱フィンSSJ-45+RF-120放熱フィンSSJ-45+RF-200放熱フィン10本体仕様(A)周囲温度最大負荷電流(℃)◆周囲温度特性2520151050303540455030 40 50 60 70 80-10 100-20 202520151050303540(3台密着時)(3台密着時)(3台密着時)(8台密着時)(8台密着時)(8台密着時)30 40 50 60 70 80-10 100-20 20SSN-25FSSN-45FSSN-15F負荷電流(A)周囲温度(℃)RF-060(15A用)RF-200(25/45A用)RF-120(25/45A用)

Page 4:1/L12/T14/A2-3/A1 SSN SERIESPrinted in Japan :APR.2008 OBB8H(B) All Rights Reserved.CNJSS03外形寸法図外部結線例外部結線例(単位:mm)外形寸法図 (単位:mm)SSN-15FSSN-25FSSN-15FSSN-25FSSN-15FSSN-25FSSN-45FSSN-45F SSN-45F入力信号表示ランプ入力信号表示ランプ100*SSN-15FとSSN-25Fの寸法は同一となりますSSJ-15/SSJ-25/SSJ-45*SSJ-15/25/45ともに寸法は同一となります2-φ4.6または2-M42-φ4.6または2-M421.565.790±0.390±0.310.826.2526.25ネジ取付寸法ネジ取付寸法~負荷調節計電源+-速断ヒューズ(結線方向)2-M3117SSJ SERIES1/L11/L12/T12/T14/A2-4/A2-3/A1 3/A1 ~負荷調節計電源+ -速断ヒューズPVAT OUT1 OUT2 ALM1 ALM2SV200200CB900SET R/SRPVAT OUT1 OUT2 ALM1 ALM2SV200200CB900SET R/SR1/L1 2/T14/A2 3/A1RF-060(15A用)RF-200(25/45A用)RF-120(25/45A用)2-M4または2-φ4.5*放熱フィン無し(壁面取付)の場合47.5±0.54-M3117594-φ4.5SSR駆動用電圧パルス出力SSR駆動用電圧パルス出力112±1180±1放熱フィン ネジ取付寸法φ4.6φ4.6×5.6DINレール取付タイプ単相SSRエコノミータイプ単相SSR!安全に関するご注意●ご使用のまえに取扱説明書をよくお読みの上、正しくお使いください。●本製品は、産業機械・工作機械・計測機器に使用されることを意図しています。 (人命に係わる医療機器等にはご使用にならないでください)●本製品の故障や異常でシステムの重大な事故を引き起こす場合には、事故防止のため、外部に適切な 保護装置を設置してください。●設置場所は、記載のない条件・環境を避けてください。輸出貿易管理令に関するご注意模倣品に関するご注意●大量破壊兵器等(軍事用途・軍事設備等)で使用されることがないよう、最終用途や最終客先を調査して ください。 尚、再販売についても不正に輸出されないよう、十分に注意してください。技術的なお問い合わせは、カスタマーサービス専用電話 03(3755)6622をご利用ください。東 北 営 業 所埼 玉 営 業 所千 葉 営 業 所西東京営業所静 岡 営 業 所長 野 営 業 所名古屋営業所京 滋 営 業 所大 阪 営 業 所広 島 営 業 所九 州 営 業 所茨 城 事 業 所本 社 東京都大田区久が原5-16-6024-0061349-0122270-1166191-0061420-0074388-8004451-0035520-2141533-0033733-0007862-0913300-3595146-85150197(61)0241(代)048(765)3955(代)04(7165)5112(代)042(581)5510(代)054(272)8181(代)026(299)3211(代)052(524)6105(代)077(547)4880(代)06(6322)8813(代)082(238)5252(代)096(331)7707(代)0296(48)1073(代)03(3751)8111(代)0197(61)0242048(765)395604(7165)5113042(581)5571054(272)8183026(299)3302052(524)6734077(547)488506(6323)7739082(238)5263096(331)77080296(49)283903(3754)3316ホームページhttp://www.rkcinst.co.jp/岩手県北上市大通り2-11-25-302埼玉県蓮田市上 2-4-19-101千葉県我孫子市我孫子4-5-1戸栗ビル東京都日野市大坂上2-8-11美夜湖ビル静岡市葵区四番町9-19-302長野県長野市篠ノ井会855-1 エーワンビル名古屋市西区浅間1-1-20クラウチビル滋賀県大津市大江4-3-24 R-1ビル大阪市東淀川区東中島1-19-4新大阪東口ビル広島県西区大宮1-14-1宮川ビル熊本県熊本市尾の上4-11-47-301茨城県結城郡八千代町佐野1164R2-M3.5×82-M5×102-φ4.6保護カバー25.0±0.391864110010065.777.62525 2-φ4.6×5.62-M4×82-M3.5×8記載内容は、改良のためお断りなく変更することがあります。ご了承ください。標準価格は消費税を含んでおりません。消費税は別途申し受けます。
