ロードセル/圧力/ひずみ計 STシリーズ

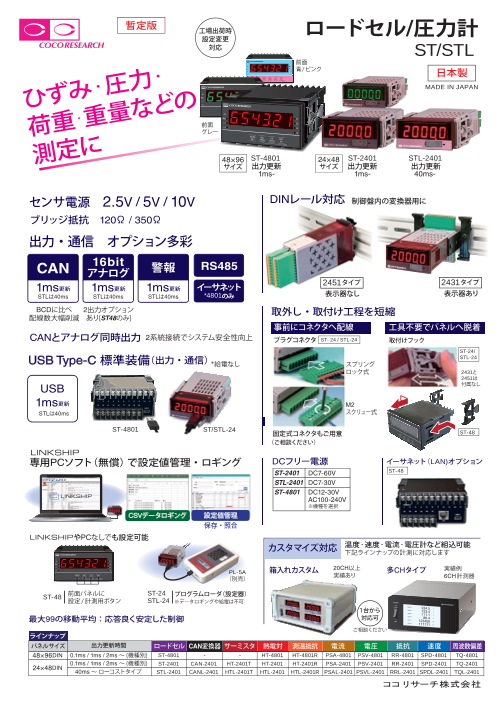

暫定版 工場出荷時 ロードセル/圧力計 設定変更 対応 ST/STL 前面 青/ピンク ひずみ・圧力・ 日本製 MODE SEL UP ENT MADE IN JAPAN 荷重・重量などの 前面 グレー 測定に 48×96 ST-4801 24×48 ST-2401 STL-2401 サイズ 出力更新 サイズ 出力更新 出力更新 1ms- 1ms- 40ms- センサ電源　2.5V / 5V / 10V DINレール対応 制御盤内の変換器用に ブリッジ抵抗　120Ω / 350Ω 出力・通信　オプション多彩 CAN 16bit アナログ 警報 RS485 1ms更新 1ms更新 1ms更新 イーサネット 2451タイプ 2431タイプ STLは40ms STLは40ms STLは40ms *4801のみ 表示器なし 表示器あり BCDに比べ 2出力オプション 取外し・取付け工程を短縮 配線数大幅削減 あり[ST48のみ] 事前にコネクタへ配線 工具不要でパネルへ脱着 CANとアナログ同時出力 2系統接続でシステム安全性向上 プラグコネクタ ST- 24 / STL-24 取付けフック ST-24/ USB Type-C 標準装備（出力・通信） STL-24 *給電なし スプリング ロック式 2431と 2451は 付属なし USB 1ms更新 M2 STLは40ms スクリュー式 ST-4801 ST/STL-24 固定式コネクタもご用意 ST-48 （ご相談ください） LINKSHIP 専用PCソフト（無償） で設定値管理・ロギング DCフリー電源 イーサネット（LAN)オプション ST-2401 DC7-60V ST-48 STL-2401 DC7-30V ST-4801 DC12-30V LINKSHIP AC100-240V ※機種を選択 CSVデータロギング 設定値管理 保存・照合 LINKSHIPやPCなしでも設定可能 カスタマイズ対応 温度・速度・電流・電圧計など組込可能 下記ラインナップの計測に対応します PL-5A 箱入れカスタム 20CH以上 多CHタイプ 実績例 MODE SEL UP ENT （別売） 実績あり 6CH計測器 ST-48 前面パネルに ST-24 プログラムローダ（設定器） 設定/計測用ボタン STL-24 ※データロギングや給電は不可 1台から 最大99の移動平均：応答良く安定した制御 対応可 ご相談ください ラインナップ パネルサイズ 出力更新時間 ロードセル CAN変換器 サーミスタ 熱電対 測温抵抗 電流 電圧 抵抗 速度 周波数偏差 48×96DIN 0.1ms / 1ms / 2ms～ (機種別) ST-4801 - - HT-4801 HT-4801R PSA-4801 PSV-4801 RR-4801 SPD-4801 TQ-4801 0.1ms / 1ms / 2ms～ (機種別) ST-2401 CAN-2401 HT-2401T HT-2401 HT-2401R PSA-2401 PSV-2401 RR-2401 SPD-2401 TQ-2401 24×48DIN 40ms～ ローコストタイプ STL-2401 CANL-2401 HTL-2401T HTL-2401 HTL-2401R PSAL-2401 PSVL-2401 RRL-2401 SPDL-2401 TQL-2401

■共通仕様 ■オプション 暫定版 ロードセル圧力計 ST / STL 型式 ST-4801／ ST-2401（1ms-出力更新）／ STL-2401（40ms-出力更新） 【CAN】 【入力部】 通信仕様 CAN2.0B　10k ／ 20k ／ 50k ／ 100k ／ 250k ／ 500k ／ 1M bps 　 入力信号 1点　ロードセル信号　 フォーマット（INTEL / MOTOROLA）とフレーム（11bit / 29bit）設定可能 ブリッジ抵抗 120Ω/350Ω　ブリッジ印加電圧：2.5V / 5.0V / 10.0V (±7%) 通信機能 測定範囲 設定値の書込・読込／測定値連続出力 ±5.1mV/V　(ADC分解能60000以上)　下記参考仕様相当の運用可能　 設定項目 　スパン調整範囲： CAN送信ID、CAN受信ID 1-4mV/V 　外部シャント抵抗調整範囲： [ST] 1 - 9999ms　[STL] 40 - 9999ms 　1ms単位で設定 40%-100%カバー (工場出荷値 出力更新時間 80%) 　ゼロ調整範囲：－100%～ 25%FS 最小入力感度 1µV/digit(ブリッジ電圧5V)、 2µV/digit(ブリッジ電圧10V) 【RS-485】 測定精度 ±(0.1% of FS + 1digit）@23℃, 35-85% ※サンプリング速度20回/秒以下 接続台数 32台（max） 　通信規格：RS-485 　 温度特性 ゼロ：0.02%FS/℃ スパン：0.02%FS/℃ 通信形式 2線式マルチドロップシリアル通信　通信方式：調歩同期式 サンプリング速度 1000回/秒 　※ΔΣAD変換方式 通信速度 9600 ／ 19200 ／ 38400 bps　プログラムモードで設定 データ形式 スタートビット1bit ／ストップビット1bit ／データ長8bit ／パリティビット無 【演算部】 通信コード ASCII 動作方式 ΔΣ積分方式　　移動平均数1 - 99 制御入力 標準またはオプション（型式による） 【アナログ出力】 　設定内容 [機能] ホールド（現在値・最大値・最小値・変動幅最大値）・ 出力信号 0-10V ／ 0-5V ／±10V ／ ±5V ／ 4-20mA　【機種を選択】 ゼロシフト・スパンシフト・ゼロセット・スパンセット D/A変換方式 DAC変換方式 　 [ON論理] ノーマルオープン・ノーマルクローズ 出力分解能 16bi（t 各レンジにおいて 50000以上） 　操作方法 制御入力端子をGND短絡(開放)でON、開放(短絡)で設定内容が反映 負荷抵抗 　 電圧出力 4.7kΩ以上　　　　　 電流出力 300Ω以下 データ通信でもコマンド制御可能（解除は端子入力でなくリセット実行） 　応答動作 出力精度 電圧出力 ±0.1％ of FS@23℃　　電流出力 ±0.1％ of FS@23℃ 1 - 1999ms で設定可 　バックアップ シフト、セット動作時の値をバックアップ可（電源OFFでも値を保持） 温度変動 ±200ppm／℃以下 設定値記憶 不揮発性メモリ（ 出力スケーリング EEPROM） フルスケール、ゼロスケール設定で任意のスケーリング可能 出力更新時間 [ST] 1- 9999ms　[STL] 40- 9999ms 　1ms単位で設定 【表示部】 [ST-2401, STL-2401] [ST-4801] 演算後応答時間 1ms以下（0 →90％）応答 表示器（数値） 7seg赤 5桁 文字高9mm 消灯可 7seg赤 6桁 文字高14.2mm 消灯可 緑[G] オプション(STLは赤のみ) 緑[G] オプション 【コンパレータ（警報）出力】 表示範囲 －19999～ 99999 －199999～ 999999 出力数 2点 / 4点　（型式による） インジケータ 1点　 4点 [IN], [RUN] , [C1], [C2] 出力形態 絶縁型無接点出力（ フォトモスリレー） 出力回路：極性なし 電源／制御 コンパレータONなどで点灯 コンパレータ動作条件がONの時、 COMP-COM間の抵抗値 50Ω以下 小数点位置 0：小数点なし　1：□□□□.□ ～ 4：□.□□□□ 定格 AC / DC280V 100mA max（ 抵抗負荷）／ON 抵抗：50Ω以下 表示更新時間 0.3秒（0.1 - 9.9秒で設定可能）　表示移動平均数：1 - 9回 出力論理 [以下] 比較値以下ON 　[以上] 比較値以下OFF （ 極性付で比較） [範囲内] 設定範囲内ON 　[範囲外] 設定範囲外ON 【USB通信部】 更新時間 アナログ出力更新時間の設定による　応答時間1ms(max.) USB通信機能 USB2.0：USB仮想COMによるシリアルポート通信230.4kbps 出力更新時間 設定値の書込・読込／測定値連続出力 【イーサネット】 [ST] 1 - 9999ms　[STL] 40 - 9999ms 　1ms単位で設定 【一般事項】 コネクタ RJ-45 (ネットワークインターフェース) Lantronix 社XPort 電源電圧 インタフェース 100BASE-TX / 10BASE-T(自動認識)　伝送速度規格:カテゴリー 5 / 4 [ST-2401] DC7-60V 　 [STL-2401] DC7-30V　逆接保護有 【機種を選択】 通信仕様 [ST-4801] DC12-30V／AC100-240V プロトコルTCP/IP 方式 　Telnet 通信接続 消費電力 3W以下 出力更新時間 USB通信に準じる 1 - 9999ms アイソレーション電源／電圧入力／その他の入出力 伝送互換 DIX Ethernet Version2.0 IEEE 802.3 耐電圧 電源／電圧入力／その他の入出力：各端子間 　DC500V 1分間 LED表示 100BASE-TX / 10BASE-T 質量 [ST-2401, STL-2401] 約60g　／　[ST-4801] 約340g Link/Activity 表示 全2重 / 半2重 *SSL/TLSやSSHなどで暗号化された通信網はTelnet対処不可 使用温湿度範囲 －10℃～＋50℃／ 35～ 85%RH（ 但し、結露無き事） ■型式選定 ST-48 は標準仕様 他の仕様もご相談ください ST-24□□□-□□-□□□□ （ ※は省略できます） STL-24 ■外形寸法図 本体電源 ST-48 DF DC12-30V タイプ CH数 オプション1 オプション2 AF AC100-240V ST-24 / 1 1CH アナログ出力 デジタル通信 STL-24 ※ なし 誘起電圧 ※ なし 端子台 ST/ STL-24 E1 0-10V S01 CAN 0 前面USB H10V 10V E5 0-5V S02 Modbus RTU＊1 ※ スプリングロック式 1 後面USB H5V 5V R1 ±10V S03 RS-485 J04 M2スクリュー式 3 表示器あり＊2 H2R5V 2.5V R5 ±5V S06 イーサネット ST-48 DINレール取付 I1 4-20mA D2 追加制御入力 前面パネル ST-48 表示器なし＊2 カスタム電圧 5 52 DINレール取付面 ご相談ください C2 警報2点 C2 警報2点 ※ グレー DINレール取付 アナログ出力 ST-48 K1 青/ピンク 2401 2431 ST-48 のみ ＊1 準備中 E1 0-10V 表示器色 タイプ タイプ 2 0 背面USB ＊2取付けフックなし E5 0-5V 79 ＊3 ※ 赤 STL-24の表示は赤のみ R1 ±10V 106 2 79 R5 ±5V G 緑＊3 98 I1 4-20mA ■端子接続図 B 1,2とも出力なし 24 111.2 99 ST-24 1 2 3 4 5 6 7 8 9 10 11 ST-48 11 12 13 14 15 16 17 18 19 20 STL-24 1 2 3 4 5 6 7 8 9 10 12 13 14 15 16 17 18 19 20 ＊1 内部共通 ＊2 内部絶縁 仕様 表示・USBのみ アナログ CAN/ 追加制御 警報出力 端子 出力オプションなし 出力 RS-485/Modbus 入力 (コンパレータ) DINレール取付面 1 電源入力 －[0V] 7 2 電源入力 ＋[ / 注：AC電源では動作しません DC＋7～ 60V STLは～ 30V] 2451 4801 3 NC GND*1 GND*1 GND*2 警報出力1*2 タイプ タイプ 4 NC アナログ出力 DATA－（LO） 制御入力1*2 警報出力2*2 5 NC CTL1 DATA＋（H I） 制御入力2*2 COM*2 6 GND 7 NC 8 制御入力 9～15 NC パネルカット寸法 放熱を妨げぬよう、本体周辺をふさがないでください。 16 ブリッジ印加電圧　EXC － （放熱スペースを確保ください）使用環境温度：－10℃ - ＋50℃ 17 ブリッジ印加電圧　EXC ＋ ST-24 / STL-24 穴寸：W45.0＋0.6 ＋0.3 　0 x H22.2　0 ピッチ：W方向70以上 / H方向30以上 18 SIG － 19 SIG ＋ ST-4801 穴寸：W92 x H45 20 NC お買い求めは 製品のお問合せ：サポートセンター TEL. 03-3382-1410 平日 9 :30 -17 :30 E-mail support-coco@cocores.co.jp 本　社 TEL.03-3382-1021　FAX.03-3382-1200 〒164-0011 東京都中野区中央 3-40-4 新中野ココリサーチビル 営業所 大阪（大阪市） CAT.NO.550 2025.11 改訂版 研究所 東京（中野区） PRINTED IN JAPAN ホームページ https：//www.cocores.co.jp/ 51.8 24 5948 72 48 96 24 48 1 2 3 4 5 6 7 8 9 10 11 POWER IN 12 13 14 15 16 17 18 19 20 USB-C
