直流電流計 PSAシリーズ（デジタルパネルメータ・信号変換器・指示計・指示警報計・電流-CAN変換器・ディストリビュータ)

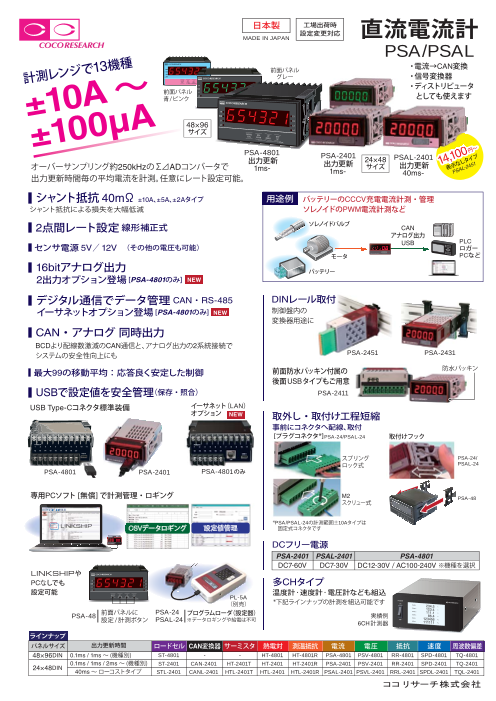

日本製 工場出荷時 設定変更対応 MADE IN JAPAN 直流電流計 PSA/PSAL 3機種 計測レンジで 1 前面パネル ・電流→CAN変換 グレー ・信号変換器 MODE SEL UP ENT ・ディストリビュータ 前面パネル ±10A～ 青/ピンク 　としても使えます MODE SEL UP ENT ±100µA 48×96 サイズ PSA-4801 出力更新 PSA-2401 174,,6100円～ 出力更新 24×48 PSAL-2401 オーバーサンプリング約250kHzのΣ⊿ADコンバータで 出力更新 1ms- サイズ 表示な しタイ プ PSAL-2451 1ms- 出力更新時間毎の平均電流を計測。任意にレート設定可能。 40ms- ｜シャント抵抗 40mΩ ±10A、±5A、±2Aタイプ 用途例 バッテリーのCCCV充電電流計測・管理 シャント抵抗による損失を大幅低減 ソレノイドのPWM電流計測など ｜2点間レート設定 線形補正式 ソレノイドバルブ CAN アナログ出力 USB PLC ｜センサ電源 5V／ 12V　（その他の電圧も可能） ロガー モータ PCなど ｜16bitアナログ出力 バッテリー 2出力オプション登場 [PSA-4801のみ] NEW ｜デジタル通信でデータ管理 CAN・RS-485 DINレール取付 イーサネットオプション登場 [PSA-4801のみ] NEW 制御盤内の 変換器用途に ｜CAN・アナログ 同時出力 BCDより配線数激減のCAN通信と、アナログ出力の2系統接続で システムの安全性向上にも PSA-2451 PSA-2431 最大99の移動平均：応答良く安定した制御 前面防水パッキン付属の 防水パッキン ｜ 後面USBタイプもご用意 ｜USBで設定値を安全管理（保存・照合） PSA-2411 USB Type-Cコネクタ標準装備 イーサネット（LAN） オプション NEW 取外し・取付け工程短縮 事前にコネクタへ配線、取付 [プラグコネクタ*]PSA-24/PSAL-24 取付けフック スプリング PSA-24/ ロック式 PSAL-24 PSA-4801 PSA-2401 PSA-4801のみ 専用PCソフト [無償] で計測管理・ロギング M2 PSA-48 スクリュー式 *PSA/PSAL-24の計測範囲±10Aタイプは LINKSHIP CSVデータロギング 設定値管理 　固定式コネクタです DCフリー電源 PSA-2401 PSAL-2401 PSA-4801 DC7-60V DC7-30V DC12-30V / AC100-240V ※機種を選択 LINKSHIPや PCなしでも 多CHタイプ 設定可能 温度計・速度計・電圧計なども組込 MODE SEL UP ENT PL-5A （別売） *下記ラインナップの計測を組込可能です PSA-48 前面パネルに PSA-24 プログラムローダ（設定器） 設定/計測ボタン PSAL-24 実績例 ※データロギングや給電は不可 6CH計測器 ラインナップ パネルサイズ 出力更新時間 ロードセル CAN変換器 サーミスタ 熱電対 測温抵抗 電流 電圧 抵抗 速度 周波数偏差 48×96DIN 0.1ms / 1ms～ (機種別) ST-4801 - - HT-4801 HT-4801R PSA-4801 PSV-4801 RR-4801 SPD-4801 TQ-4801 0.1ms / 1ms / 2ms～ (機種別) ST-2401 CAN-2401 HT-2401T HT-2401 HT-2401R PSA-2401 PSV-2401 RR-2401 SPD-2401 TQ-2401 24×48DIN 40ms～ ローコストタイプ STL-2401 CANL-2401 HTL-2401T HTL-2401 HTL-2401R PSAL-2401 PSVL-2401 RRL-2401 SPDL-2401 TQL-2401

■共通仕様 ■オプション 直流電流計 PSA / PSAL 名称 直流電流計 【CAN】 型式 PSA-4801／ PSA-2401（1ms-出力更新）／ PSAL-2401（40ms-出力更新） 通信仕様 CAN2.0B　10k ／ 20k ／ 50k ／ 100k ／ 250k ／ 500k ／ 1M bps 　 【入力部】 フォーマット（INTEL / MOTOROLA）とフレーム（11bit / 29bit）設定可能 入力信号 1点　直流電流信号　 通信機能 設定値の書込・読込／測定値連続出力 計測範囲 電流計測範囲 電流入力端子耐圧 計測分解能 設定項目 CAN送信ID、CAN受信ID ±10A（1D4） －10000.0mA～＋10000.0mA －11A～＋11A 0.5mA 出力更新時間 [PSA-24, 48] 1- 9999ms／ [PSAL-24] 40- 9999ms　1ms単位で設定 ±5A（5D3） －5000.0mA～＋5000.0mA －6A～＋6A 0.25mA ±2A（2D3） －2000.0mA～＋2000.0mA －3A～＋3A 0.1mA 【RS-485】 ±1A（1D3） －1000.0mA～＋1000.0mA －3A～＋3A 0.05mA 接続台数 32台（max） 　通信規格：RS-485 　 ±200mA（2D2） －200.00mA～＋200.00mA －3A～＋3A 0.01mA 通信形式 2線式マルチドロップシリアル通信　通信方式：調歩同期式 ±100mA（1D2） －100.00mA～＋100.00mA －3A～＋3A 0.005mA 通信速度 9600 ／ 19200 ／ 38400 bps　プログラムモードで設定 ±20mA（2D1） －20.000mA～＋20.000mA －3A～＋3A 0.001mA データ形式 スタートビット1bit ／ストップビット1bit ／データ長8bit ／パリティビット無 ±100µA (1DM1） －100.00µA～＋100.00µA －0.05A～＋0.05A 0.05µA 通信コード ASCII 計測精度 ±0.1%FS＋1digit サンプリング速度 8/16/32/64/128/250/860 回/秒 　オーバーサンプリング250kHz 固定 【アナログ出力】 ローパスフィルタ カットオフ周波数1kHz 出力信号 0-10V ／ 0-5V ／±10V ／ ±5V ／ 4-20mA　【機種を選択】 センサ用電源 オプション　[H] DC+12V±5% 60mA ／ [L] DC+5V±5% 150mA ／その他 D/A変換方式 DAC変換方式 出力分解能 16bi（t 各レンジにおいて 50000以上） 【演算部】 動作方式：ΔΣ積分方式 負荷抵抗 電圧出力 4.7kΩ以上　　　　　 電流出力 300Ω以下 移動平均数 1 - 99 出力精度 電圧出力 ±0.1％ of FS@23℃　　電流出力 ±0.1％ of FS@23℃ 制御入力 ホールド（現在値・最大値・最小値・変動幅最大値）ゼロシフトから設定 温度変動 ±200ppm／℃以下 （ホールド入力、外部制御入力) 出力スケーリング フルスケール、ゼロスケール設定で任意のスケーリング可能 ゼロシフト機能：現在の入力レベルを計測のゼロ基準値として設定 出力更新時間 [PSA-24, 48] 1- 9999ms／ [PSAL-24] 40- 9999ms　1ms単位で設定 　設定方法 1点 GNDに短絡でON 、開放でOFF（ホールド機能を設定） 演算後応答時間 1ms以下（0 →90％）応答 　追加制御入力 2点 GNDに短絡でON 、開放でOFF（入力別にホールド機能を割付設定） 設定値記憶 不揮発性メモリ（EEPROM） 【コンパレータ（警報）出力】 出力数 2点 / 4点　（型式による） 【表示部】 [PSA-24, PSAL-24] [PSA-48] 出力形態 絶縁型無接点出力（ フォトモスリレー） 出力回路：極性なし 表示器（数値） 7seg赤 5桁 文字高9mm 消灯可 7seg赤 6桁 文字高14.2mm 消灯可 コンパレータ動作条件がONの時、 COMP-COM間の抵抗値 50Ω以下 緑[G] オプション(PSALは赤のみ) 緑[G] オプション 定格 AC / DC280V 100mA max（ 抵抗負荷）／ON 抵抗：50Ω以下 表示範囲 -19999～ 99999 -199999～ 999999 出力論理 [以下] 比較値以下ON 　[以上] 比較値以下OFF インジケータ 1点　 4点 [IN], [RUN] , [C1], [C2] （ 極性付で比較） [範囲内] 設定範囲内ON 　[範囲外] 設定範囲外ON 電源／制御 コンパレータONなどで点灯 更新時間 アナログ出力更新時間の設定による　応答時間1ms(max.) 小数点位置 0：小数点なし 0：小数点なし 1：□□□□.□ ～ 4：□.□□□□ 1：□□□□□.□ ～ 4：□□.□□□□ 【イーサネット】 表示更新時間 0.3秒（0.1 - 9.9秒で設定可能）　表示移動平均数：1 - 9 コネクタ RJ-45 (ネットワークインターフェース) Lantronix 社XPort インタフェース 100BASE-TX / 10BASE-T(自動認識)　伝送速度規格:カテゴリー 5 / 4 【USB通信部】 USB2.0：USB仮想COMによるシリアルポート通信230.4kbps 通信仕様 プロトコルTCP/IP 方式 　Telnet 通信接続 USB通信機能 設定値の書込・読込／測定値連続出力 出力更新時間 USB通信に準じる 出力更新時間 [PSA-24, 48] 1- 9999ms／ [PSAL-24] 40- 9999ms　1ms単位で設定 伝送互換 DIX Ethernet Version2.0 IEEE 802.3 LED表示 100BASE-TX / 10BASE-T 【一般事項】 Link/Activity 表示 全2重 / 半2重 *SSL/TLSやSSHなどで暗号化された通信網はTelnet対処不可 電源電圧 [PSA-24] DC7-60V 　 [PSAL-24] DC7-30V　(USBホストでの給電 5V) （逆接保護有） [PSA-48] DC12-30V／AC100-240V 【 機種を選択】 消費電力 3W以下 アイソレーション 電源／電流入力／その他の入出力 耐電圧 電源／電流入力／その他の入出力：各端子間 　DC500V 1分間 ■外形寸法図 質量 [PSA-24, PSAL-24] 約60g　／　[PSA-48] 約340g 使用温湿度範囲 －10℃～＋50℃／ 35～ 85%RH（ 但し、結露無き事） ■型式選定 は標準仕様（ ※は省略できます） 他の仕様もご相談ください タイプ CH数 リニアライズ 計測範囲(選択) 24x1 1 1CH U なし 1D4 ±10A 2D2 ±200mA 2D1 ±2mA 0 前面USB 5D3 ±5A 1D2 ±100mA 1D1 ±1mA 1 後面USB 2D3 ±2A 2D1 ±20mA 2DM1 ±200µA 52 DINレール取付面 3 表示器あり＊2 1D3 ±1A 1D1 ±10mA 1DM1 ±100µA DINレール取付 PSA-48 2D1P 4(0)-20mA* 2401 2431 5 表示器なし＊2 PSA-24□□□□□-□□-□□□□ *プロセス信号対応 タイプ タイプ DINレール取付 PSAL-24 2 79 4801 106 2 79 0 背面USB センサ電源 オプション1 オプション2 本体電源 4801 98 ※ なし アナログ出力 デジタル通信 DF DC12-30V H 12V ※ なし ※ なし AF AC100-240V L 5V E1 0-10V S01 CAN 24 111.2 99 HxxV その他の E5 0-5V S02 Modbus RTU＊1 端子台＊3 24x1 電圧xxV R1 ±10V S03 RS-485 ※ スプリングロック式 (例) R5 ±5V S06 イーサネット 4801 4-20mA 追加制御入力 J04 M2スクリュー式 H24V 24V I1 D2 H3R3V 3.3V C2 警報2点 C2 警報2点 前面パネル 4801 アナログ出力 4801 ※ グレー E1 0-10V K1 青/ピンク ＊1 : 準備中 E5 0- DINレール取付面 5V ＊2 : DINレール取付具付・ R1 ±10V 表示器色 7 　　取付フックなし R5 ±5V ※ 赤 ＊PSALは 2451 4801 ＊3 : ±10A仕様は固定式コネクタ I1 4-20mA G 緑 赤のみ タイプ タイプ B 1,2とも出力なし ※本品が安全で正常に動作するように、通気がよく温度管理の行き届いた場所でお使いください。 　使用環境の動作時の温度は室内温度よりも常に高くなり、周囲の機器構成によって異なります。 パネルカット寸法 放熱を妨げぬよう、本体周辺をふさがないでください。 　必ず、使用環境温度を確認してから設置し、通気用の開口部をふさがないようにしてください。 （放熱スペースを確保ください）使用環境温度：－10℃ - ＋50℃ ※改良などの理由により予告なく仕様・外観を変更することがありますのでご了承ください。 ※本品をご使用になって、本品の不調あるいは本品自体に起因する二次的災害発生の可能性が PSA/ PSAL-24 穴寸：W45.0＋0.6 　0 x H22.2＋0.3 　0 ピッチ：W方向70以上 / H方向30以上 　あるときは、必ず別の技術手段による保全対策を併用してください。 PSA-48 穴寸：W92 x H45 ※本品は、各所に新しい思想の特許が含まれています。 お買い求めは 製品のお問合せ：サポートセンター TEL. 03-3382-1410 平日 9 :30 -17 :30 E-mail support-coco@cocores.co.jp 本　社 TEL.03-3382-1021　FAX.03-3382-1200 〒164-0011 東京都中野区中央 3-40-4 新中野ココリサーチビル 営業所 大阪（大阪市） 研究所 東京（中野区） CAT.NO.542 ホームページ https：//www.cocores.co.jp/ 2025.11 改訂版 PRINTED IN JAPAN 51.8 24 5948 72 48 96 24 48 1 2 3 4 5 6 7 8 9 10 11 POWER IN 12 13 14 15 16 17 18 19 20 USB-C
