【最新版カタログ】スタッド式アルミ端子台TX-GA形

® TXS-GA形（シャフト組立品） アルミニウム合金 特 長 端⼦部分（導電板）にアルミニウム合⾦を使⽤することにより、 軽量化 当社従来品（ＴＸ形）と比較して、約10％〜25％の⼤幅な軽量化を実現。 識 別 ユニット⾊に⽩⾊を採⽤し、従来の⿊⾊の端⼦台と⼀目で識別が可能。 スタッド式タイプで充実のラインアップ。 バリエーション アルミ導体ケーブル38mm2〜400mm2まで対応可能。 らくらくアルミケーブルシステム®に対応 アルミ配線 各メーカーとの共同開発により、端⼦台・ケーブル・圧着端⼦・圧縮端⼦の 導電部全てにアルミを使⽤した「らくらくアルミケーブルシステム® システム対応 」に対応。 推奨締付けトルク アルミ端子の アルミ用の圧着端子・圧縮端子に対応。 ボルト Ｎ・m 寸法に対応 銅端⼦に比べ、厚みが増すアルミ⽤の端⼦が取付可能。 サイズ Ｍ８ 11.3 アルミ導体ケーブル推奨の締付けトルクに対応。 Ｍ１０ 22.6 アルミ締付け ※アルミ導体ケーブルは銅導体ケーブルの締付けトルク Ｍ１２ 45.1 トルク対応 よりも高トルクが求められます。 Ｍ１６ 67.7

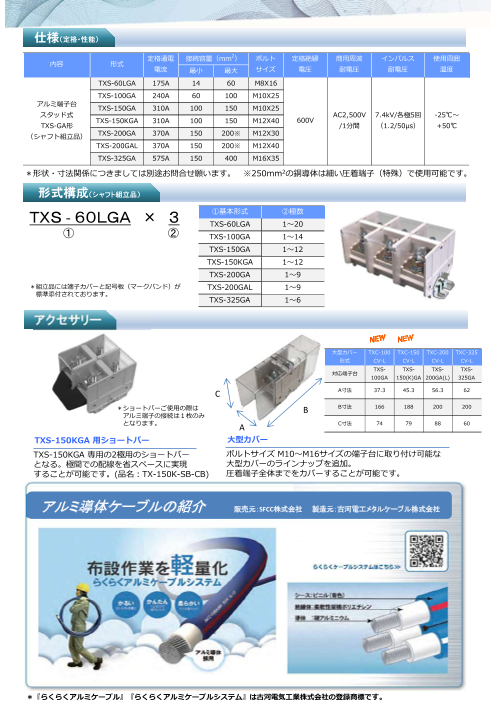

仕様（定格・性能） 定格通電 接続容量（mm2） ボルト 定格絶縁 商⽤周波 インパルス 使⽤周囲 内容 形式 電流 最小 最大 サイズ 電圧 耐電圧 耐電圧 温度 TXS-60LGA 175A 14 60 M8X16 TXS-100GA 240A 60 100 M10X25 アルミ端⼦台 TXS-150GA 310A 100 150 M10X25 スタッド式 AC2,500V 7.4kV/各極5回 -25℃〜 600V TXS-GA形 TXS-150KGA 310A 100 150 M12X40 /1分間 （1.2/50μs） +50℃ （シャフト組⽴品） TXS-200GA 370A 150 200※ M12X30 TXS-200GAL 370A 150 200※ M12X40 TXS-325GA 575A 150 400 M16X35 ＊形状・寸法関係につきましては別途お問合せ願います。 ※250mm2の銅導体は細い圧着端⼦（特殊）で使⽤可能です。 形式構成（シャフト組立品） ①基本形式 ②極数 ＴＸＳ - ６０ＬＧＡ × ３ TXS-60LGA 1〜20 ① ② TXS-100GA 1〜14 TXS-150GA 1〜12 TXS-150KGA 1〜12 TXS-200GA 1〜9 ＊組⽴品には端⼦カバーと記号板（マークバンド）が TXS-200GAL 1〜9 標準添付されております。 TXS-325GA 1〜6 アクセサリー 大型カバー TXC-100 TXC-150 TXC-200 TXC-325 形式 CV-L CV-L CV-L CV-L TXS- TXS- TXS- TXS- 対応端⼦台 100GA 150(K)GA 200GA(L) 325GA A寸法 37.3 45.3 56.3 62 C ＊ショートバーご使⽤の際は B寸法 166 188 200 200 B アルミ端⼦の接続は１枚のみ となります。 C寸法 74 79 88 60 A TXS-150KGA 用ショートバー ⼤型カバー TXS-150KGA 専⽤の2極⽤のショートバー ボルトサイズ M10〜M16サイズの端⼦台に取り付け可能な となる。極間での配線を省スペースに実現 大型カバーのラインナップを追加。 することが可能です。(品名︓TX-150K-SB-CB) 圧着端⼦全体までをカバーすることが可能です。 アルミ導体ケーブルの紹介 販売元：SFCC株式会社 製造元：古河電工メタルケーブル株式会社 ＊『らくらくアルミケーブル』『らくらくアルミケーブルシステム』は古河電気工業株式会社の登録商標です。

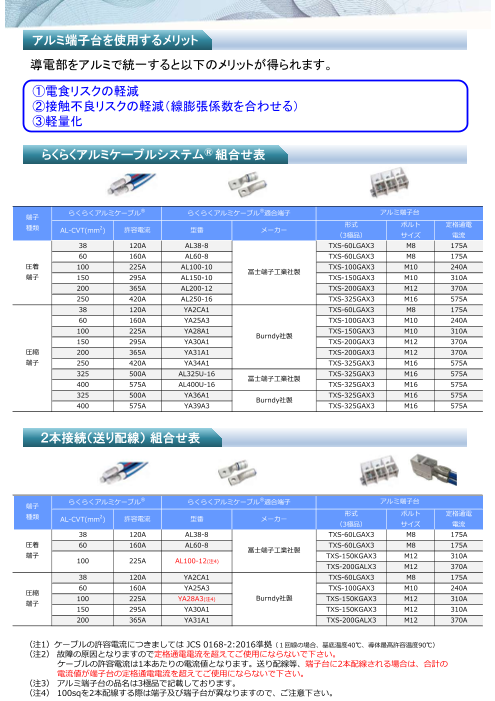

アルミ端子台を使用するメリット 導電部をアルミで統一すると以下のメリットが得られます。 ①電食リスクの軽減 ②接触不良リスクの軽減（線膨張係数を合わせる） ③軽量化 らくらくアルミケーブルシステム®組合せ表 らくらくアルミケーブル® らくらくアルミケーブル®適合端⼦ アルミ端⼦台 端⼦ 種類 形 ボルト 定格通電 AL-CVT(mm2 式 ) 許容電流 型番 メーカー （3極品） サイズ 電流 38 120A AL38-8 TXS-60LGAX3 M8 175A 60 160A AL60-8 TXS-60LGAX3 M8 175A 圧着 100 225A AL100-10 冨士端⼦工業社製 TXS-100GAX3 M10 240A 端⼦ 150 295A AL150-10 TXS-150GAX3 M10 310A 200 365A AL200-12 TXS-200GAX3 M12 370A 250 420A AL250-16 TXS-325GAX3 M16 575A 38 120A YA2CA1 TXS-60LGAX3 M8 175A 60 160A YA25A3 TXS-100GAX3 M10 240A 100 225A YA28A1 Burndy社製 TXS-150GAX3 M10 310A 150 295A YA30A1 TXS-200GAX3 M12 370A 圧縮 200 365A YA31A1 TXS-200GAX3 M12 370A 端⼦ 250 420A YA34A1 TXS-325GAX3 M16 575A 325 500A AL325U-16 冨士端⼦工業社製 TXS-325GAX3 M16 575A 400 575A AL400U-16 TXS-325GAX3 M16 575A 325 500A YA36A1 Burndy社製 TXS-325GAX3 M16 575A 400 575A YA39A3 TXS-325GAX3 M16 575A ２本接続（送り配線） 組合せ表 くアルミケーブル®適合端⼦ アルミ端⼦台 端⼦ らくらくアルミケーブル® らくら 種類 形式 ボルト 定格通電 AL-CVT(mm2) 許容電流 型番 メーカー （3極品） サイズ 電流 38 120A AL38-8 TXS-60LGAX3 M8 175A 圧着 60 160A AL60-8 TXS-60LGAX3 M8 175A 冨士端⼦工業社製 端⼦ TXS-150KGAX3 M12 310A 100 225A AL100-12(注4) TXS-200GALX3 M12 370A 38 120A YA2CA1 TXS-60LGAX3 M8 175A 圧縮 60 160A YA25A3 TXS-100GAX3 M10 240A 100 225A YA28A3(注4) Burndy社製 端⼦ TXS-150KGAX3 M12 310A 150 295A YA30A1 TXS-150KGAX3 M12 310A 200 365A YA31A1 TXS-200GALX3 M12 370A （注1）ケーブルの許容電流につきましては JCS 0168-2:2016準拠（１回線の場合、基底温度40℃、導体最高許容温度90℃） （注2） 故障の原因となりますので定格通電電流を超えてご使⽤にならないで下さい。 ケーブルの許容電流は1本あたりの電流値となります。送り配線等、端⼦台に2本配線される場合は、合計の 電流値が端⼦台の定格通電電流を超えてご使⽤にならないで下さい。 （注3） アルミ端⼦台の品名は3極品で記載しております。 （注4） 100sqを2本配線する際は端⼦及び端⼦台が異なりますので、ご注意下さい。

●創 業 ： 昭和28年2月 ●資本金 ： 10億8,725万円 ●売上高 ： 39億2,744万円 ●従業員 ： 254名（2025年1月末現在）

スタッド式アルミ端子台 TX-GA形 らくらくアルミケーブルシステム®に対応 軽量化を実現 シャフト組立品（TXS-GA） アルミニウム合金 特長 軽量化 識　別 端子部分はアルミニウム合金を使用することにより、 ユニット色に白色を採用し、従来の黒色の端子台と一目 当社従来品（TX形）と比較して、約10%～25%の で識別が可能。 大幅な軽量化を実現。 バリエーション ねじアップ式、セルフアップ式に加え 新たにスタッド式も追加。高トルク値での締付が可能。 らくらくアルミケーブルシステム®に対応 アルミ配線システム対応 アルミ端子の寸法に対応 各メーカーとの協働により、端子台・ケーブル・圧着端 アルミ用の圧着端子・圧縮端子に対応。 子の導電部全てにアルミを使用した「らくらくアルミ 銅端子に比べ、厚みが増すアルミ用の端子が取り付けが ケーブルシステム®」に対応。 可能。 アルミ締付けトルク対応 アルミ導体ケーブル推奨の締付けトルクに対応。 ※アルミケーブルは銅ケーブルの締付けトルクよりも 高トルクが求められます。 C1

CONNECTING DEVICES Ａ 　 制 仕様（定格・性能） 御 用 開 項　目 TX-60LGA TX-100GA TX-150GA TX-150KGA TX-200GA TX-200GAL TX-325GA 閉 器 定 格 絶 縁 電 圧 600V 定　格 定 格 通 電 電 流 175A 240A 310A 310A 370A 370A 575A 接 続 容 量 14～60mm2 60～100mm2 100～150mm2 100～150mm2 150～200mm2 150～200mm2150～400mm2 ね じ サ イ ズ M8×30 M10×30 M10×30 M12×40 M12×35 M12×40 M16×45 接続可能電線数 2本/端子※ 性　能 推奨締付トルク 8.9～15.0N・m 18.0～30.0N・m 18.0～30.0N・m 18.0～30.0N・m 31.5～55.0N・m 31.5～55.0N・m 25.0～98.0N・m 商用周波耐電圧 AC2,500V/1分間 定格インパルス耐電圧 7.4kV/各極5回 (1.2/50μs) B 標準使用条件 使 用 周 囲 温 度 -25℃～＋50℃ 　 ※アルミ端子での配線は、C6ページをご参照ください。 表 示 形式構成 灯 ・ 1 シャフト組立品の場合 2 レール組立品の場合 表 示 TXS - 60LGA × 3 TX - 60LGA × 3 XF - 300 器 ① ② ① ② ③ No. 項　目 表示文字 表示内容 備　　考 TX-60LGA 60 ユニット厚さ：29mm TXS-60LGA TX-100GA 100 ユニット厚さ：38mm TXS-100GA TX-150GA TXS-150GA 150 ユニット厚さ：46mm ① 基本形式 TX-150KGA 定格適合電線 TXS-150KGA （mm2） TX-200GA C TXS-200GA 200 ユニット厚さ：57mm 　 TX-200GAL 接 TXS-200GAL 続 TXS-325GA 200：銅導体 325：アルミ導体 ユニット厚さ：65mm 機 器 TX-60LGA 1～19Ｐ TX-100GA 1～15Ｐ TX-150GA 1～12Ｐ 最大極数はレール寸法600mm以内に組み立つ極数とします。 TX-150KGA 1～12Ｐ ※「TX-200GA」「TX-200GAL」については、XFレールご希望の場合 TX-200GA 1～9Ｐ（10P） のみ、10極まで組立可能です。 TX-200GAL 1～9Ｐ（10P） ② 極　数 1～最大 TXS-60LGA 1～20Ｐ TXS-100GA 1～14Ｐ TXS-150GA 1～12Ｐ TXS-150KGA 1～12Ｐ シャフト組立方式の場合の基本形式は「TXS-□GA」となります。 TXS-200GA 1～9Ｐ ※TXS-325GA形は、シャフト組立方式のみの対応となります。 TXS-200GAL 1～9Ｐ Ｄ TXS-325GA 1～6P 　 XD TXB-D形レール 穴あきレール（DINレール） （推奨最大長さ：600mm） 電 XF TXB-F形レール Uカットレール（DINレール） （推奨最大長さ：600mm） 子 ③ レール指示 UD TUB-D形レール 穴あきレール （推奨最大長さ：600mm） 応 UF TUB-F形レール Uカットレール （推奨最大長さ：600mm） 用 KD TKB-D形レール 穴あき強化型レール（DINレール） （推奨最大長さ：1,000mm） 機 シャフト式組立の場合の基本形式は「TXS－□GA」となります。 器 C2

スタッド式アルミ端子台 TX-GA形 外形寸法（例）（mm） ※アルミ端子やアルミケーブルについては、C6ページをご参照ください。 X−60LGA（175A） 適合電線14～60㎜2（M8） 80 29 ●適合アクセサリー 36 27 ＴＸＥ-60Ｓ W ＴＵＭ-2 ＴＸＢ ＴＸＬ ＴＵＣ-40 1M X−100GA（240A） ●適合アクセサリー 適合電線60～100㎜2（M10） ＴＵＭ-2 ＴＸＢ ＴＸＬ ＴＸＣ-100付 ＴＸＣ-100CV-L（別売） 166 （圧着端子まで保護する場合） X−150GA（310A） 適合電線100～150㎜2（M10） ●適合アクセサリー 標準記号板 ＴＵＭ-2 標準レール ＴＸＢ 締 金 具 ＴＸＬ カ バ ー ＴＸＣ-150付 ＴＸＣ-150CV-L（別売） 188 （圧着端子まで保護する場合） X−150KGA（310A） ●適合アクセサリー 適合電線100～150㎜2（M12） 標準記号板 ＴＵＭ-2 標準レール ＴＸＢ 100 締 金 具 ＴＸＬ 47 カ バ ー ＴＸＣ-150付 ＴＸＣ-150CV-L（別売） 188 （圧着端子まで保護する場合） C3 61 30.7 83 (20.5) 43.5 36 85.5 79 79 74 （95） （86） （81）

CONNECTING DEVICES Ａ 　 制 御 用 開 閉 X−200GA（370A） 器 適合電線150～200㎜2（M12） ●適合アクセサリー ＴＵＭ-2 ＴＸＢ ＴＸＬ ＴＸＣ-200付 ＴＸＣ-200 CV-L（別売） 200 B 　 表 示 灯 ※250mm2の銅導体は細い圧着端子（特殊）で使用可能。 （圧着端子まで保護する場合） ・ 表 示 器 X−200GAL（370A） 適合電線150～200㎜2（M12） ●適合アクセサリー 100 57 ＴＵＭ-2 45 50.4 ＴＸＢ ＴＸＬ ＴＸＣ-200付 ＴＸＣ-200 CV-L（別売） 200 C 　 接 続 ※250mm2の銅導体は細い圧着端子（特殊）で使用可能。 機 （圧着端子まで保護する場合） 器 X−325GA（575A） ※シャフト組立品（TXS-325GA）のみの販売となります。 適合電線150～400㎜2（M16） ●適合アクセサリー 110 65 ＴＵＭ-2 60 55 ＴＸＣ-325付 ＴＸＣ-325 CV-L（別売） 200 110 60 10 Ｄ 　 電 子 応 用 （圧着端子まで保護する場合） 機 器 C4 (20.5) (44) (85) 41 36 92 83 44 88 88 60 （95） （95） 104

スタッド式アルミ端子台 TX-GA形 組立寸法表 ■TXSによる組立 TX形シャフト組立品 形式 TXS-60LGA TXS-100GA TXS-150GA・TXS-150KGA TXS-200GA・TXS-200GAL TXS-325GA 極数 Ｐ1 Ｐ2 L Ｐ1 Ｐ2 L Ｐ1 Ｐ2 L Ｐ1 Ｐ2 L Ｐ1 Ｐ2 L 1 60 56 72 62 58 74 70 66 82 81 77 93 89 85 101 2 89 85 101 100 96 112 116 112 128 138 134 150 154 150 166 3 118 114 130 138 134 150 162 158 174 195 191 207 219 215 231 P2（4点止め）用取り付けピッチ P1（2点止め）用取り付けピッチ 4 147 143 159 176 172 188 208 204 220 252 248 264 284 280 296 L 5 176 172 188 214 210 226 254 250 266 309 305 321 6 205 201 217 252 248 264 300 296 312 366 362 378 7 234 230 246 290 286 302 346 342 358 423 419 435 8 263 259 275 328 324 340 392 388 404 480 476 492 9 292 288 304 366 362 378 438 434 450 537 533 549 10 321 317 333 404 400 416 484 480 496 11 350 346 362 442 438 454 530 526 542 12 379 375 391 480 476 492 576 572 588 13 408 404 420 518 514 530 14 437 433 449 556 552 568 15 466 462 478 16 495 491 507 17 524 520 536 18 553 549 565 19 582 578 594 20 611 607 623 ■TXB-Dによる組立 TX形組立品穴あきレール 形式 TX-60LGA TX-100GA TX-150GA・TX-150KGA TX-200GA・TX-200GAL 13 極数 P L レール指示 P L レール指示 P L レール指示 P L レール指示 （ ）はTKBの寸法 1 60 77 XD-4 60 77 XD-4 80 97 XD-5 80 97 XD-5 2 100 117 XD-6 100 117 XD-6 120 137 XD-7 140 157 XD-8 3 120 137 XD-7 140 157 XD-8 160 177 XD-9 200 217 XD-11 4 140 157 XD-8 180 197 XD-10 200 217 XD-11 260 277 XD-14 P (L-17) 5 180 197 XD-10 220 237 XD-12 260 277 XD-14 320 337 XD-17 L 6 200 217 XD-11 260 277 XD-14 300 317 XD-16 360 377 XD-19 7 240 257 XD-13 300 317 XD-16 340 357 XD-18 420 437 XD-22 8 260 277 XD-14 340 357 XD-18 400 417 XD-21 480 497 XD-25 9 300 317 XD-16 360 377 XD-19 440 457 XD-23 540 557 XD-28 10 320 337 XD-17 400 417 XD-21 480 497 XD-25 11 360 377 XD-19 440 457 XD-23 540 557 XD-28 12 380 397 XD-20 480 497 XD-25 580 597 XD-30 13 400 417 XD-21 520 537 XD-27 14 440 457 XD-23 560 577 XD-29 15 460 477 XD-24 16 500 517 XD-26 ※TXB-Dの場合、レール指示は 17 520 537 XD-27 　XD-□ となります。 18 560 577 XD-29 ※TKB-Dの場合、レール指示は 19 580 597 XD-30 　KD-□ となります。 ■TXB-Fによる組立 TX形組立品Ｕカットレール 形式 TX-60LGA TX-100GA TX-150GA・TX-150KGA TX-200GA・TX-200GAL 極数 P L レール指示 P L レール指示 P L レール指示 P L レール指示 1 55 65 XF-65 60 70 XF-70 75 80 XF-80 80 90 XF-90 2 85 95 XF-95 100 110 XF-110 115 125 XF-125 135 145 XF-145 P (L-10) 3 115 125 XF-125 135 145 XF-145 160 170 XF-170 195 205 XF-205 L 4 145 155 XF-155 175 185 XF-185 205 215 XF-215 250 260 XF-260 5 175 185 XF-185 210 220 XF-220 250 260 XF-260 305 315 XF-315 6 200 210 XF-210 250 260 XF-260 300 310 XF-310 365 375 XF-375 7 230 240 XF-240 290 300 XF-300 345 355 XF-355 420 430 XF-430 8 260 270 XF-270 325 335 XF-335 390 400 XF-400 480 490 XF-490 9 290 300 XF-300 365 375 XF-375 435 445 XF-445 535 545 XF-545 10 320 330 XF-330 400 410 XF-410 480 490 XF-490 590 600 XF-600 11 345 355 XF-355 440 450 XF-450 530 540 XF-540 12 375 385 XF-385 480 490 XF-490 575 585 XF-585 13 405 415 XF-415 515 525 XF-525 14 435 445 XF-445 555 565 XF-565 15 465 475 XF-475 590 600 XF-600 16 490 500 XF-500 17 520 530 XF-530 18 550 560 XF-560 ※TXB-Fの場合、レール指示 19 580 590 XF-590 　は XF-□ となります。 C5 6 6 (5.2) 30 6

CONNECTING DEVICES Ａ 　 制 アルミケーブルの紹介（らくらくアルミケーブルシステム） 御 用 販売元：SFCC株式会社 開 閉 製造元：古河電工メタルケーブル株式会社 器 らくらくアルミケーブルシステムはこちら＞＞ らくらくアルミケーブルシステム組合せ表 B 　 表 示 らくらくアルミケーブル® らくらくアルミケーブル®専用端子 アルミ端子台 灯 端子 ・ 種類 AL-CV（mm2） 許容電流 ボルト 定格通電 （1本あたり） 型番 メーカー 形式 （3極品） サイズ 電流 表 示 38 120A AL38-8 TXS-60LGAX3 M8 175A 器 60 160A AL60-8 TXS-60LGAX3 M8 175A 圧着 100 225A AL100-10 端子 冨士端子工業社製 TXS-100GAX3 M10 240A 150 295A AL150-10 TXS-150GAX3 M10 310A 200 365A AL200-12 TXS-200GAX3 M12 370A 250 420A AL250-16 TXS-325GAX3 M16 575A 38 120A YA2CA1 TXS-60LGAX3 M8 175A 60 160A YA25A3 TXS-100GAX3 M10 240A 100 225A YA28A1 Burndy社製 TXS-150GAX3 M10 310A 150 295A YA30A1 TXS-200GAX3 M12 370A 圧縮 200 365A YA31A1 TXS-200GAX3 M12 370A 端子 250 420A YA34A1 TXS-325GAX3 M16 575A 325 500A AL325U-16 TXS-325GAX3 M16 575A C 冨士端子工業社製 400 575A AL400U-16 TXS-325GAX3 M16 575A 　 325 500A YA36A1 TXS-325GAX3 M16 575A 接 Burndy社製 続 400 575A YA39A3 TXS-325GAX3 M16 575A 機 （注1）ケーブルの許容電流につきましては JCS 0168-2016参照（気中暗渠１回線の場合、基底温度40℃、導体最高許容温度90℃） 器 （注2）故障の原因となりますので、定格通電電流を超えてご使用にならないでください。 （注3）アルミ端子台の品名は、3極品で記載しております。 2本接続（送り配線）組合せ表 ※端子台の定格通電電流以下でご使用ください。 らくらくアルミケーブル® らくらくアルミケーブル®専用端子 アルミ端子台 端子 種類 AL-CV（mm2） 許容電流 型番 メーカー 形式 ボルト 定格通電 （1本あたり） （3極品） サイズ 電流 38 120A AL38-8 TXS-60LGAX3 M8 175A 圧着 60 160A AL60-8 端子 冨士端子工業社製 TXS-60LGAX3 M8 175A TXS-150KGAX3 M12 310A 100 225A AL100-12（注4） TXS-200GALX3 M12 370A Ｄ 38 120A YA2CA1 TXS-60LGAX3 M8 175A 　 電 60 160A YA25A3 TXS-100GAX3 M10 240A 圧縮 子 端子 100 225A YA28A3（ 注4） Burndy社製 TXS-150KGAX3 M12 310A 応 150 295A YA30A1 TXS-150KGAX3 M12 310A 用 200 365A YA31A1 TXS-200GALX3 M12 370A 機 （注1）ケーブルの許容電流につきましては、JCS 0168-2016参照（気中暗渠１回線の場合、基底温度40℃、導体最高許容温度90℃） 器 （注2）故障の原因となりますので、定格通電電流を超えてご使用にならないでください。ケーブルの許容電流は1本あたりの電流値となります。 端子台に2本配線される場合は、合計の電流値が端子台の定格通電電流を超えてご使用にならないでください。 （注3）アルミ端子台の品名は、3極品で記載しております。 （注4）100sqを2本接続する際は端子が異なりますので、ご注意ください。 C6

スタッド式アルミ端子台 TX-GA形 アクセサリー 側板（エンドプレート） （販売単位：100） B C A 形式名 TXE-60 SW A寸法 62 B寸法 80 C寸法 3.5 記号板（マークバンド） （販売単位：100） ※ 形式名 TUM-2 （TUM マークバンド 10A ABS） B A寸法 10 B寸法 900 C C寸法 1.0 A ※板厚 t=0.5mm仕様あり 　形式：TUM-2 0.5T 　　　 （TUM マークバンド 10ABS 0.5） マークケース （販売単位：100） B １.２ 板厚ｔ=0.3㎜ 透明ケース A 形式名 TUMマーク ケース10 A寸法 10.2 B寸法 1,000 C7

CONNECTING DEVICES Ａ 　 制 御 用 開 閉 アルミレール 器 ●TXB（標準型DINレール） ●TKB（強化型DINレール） ●TUB（当社専用レール） 6.5 7 13 （販売単位：50） （販売単位：20） 6.5 7 13 ５ ７ １３ （販売単位：50） （5） （ ）は切断時 （5） （ ）は切断時 R3 B 1,000 1 　 ,000 1,000 表 示 35 7.5 35 15 25 9 灯 27 30 24 ・ 適合締金具 適合締金具 適合締金具 表 TXL,TJL TXL,TJL TUL,TUL-W 示 器 締金具 （販売単位：50） ●TXL（TXB用） ●TJL（TXB用） ●TUL（TUB用） M4×10 M4×15 M3×10 25 25 18 12.5 １2.5 46 46 10 34 C 　 接 カバー （販売単位：20） 続 機 器 ●TUC・TXCカバー C ●TXC-□CV-Lカバー C A B B A 形式名 TUC-40 1M TXC-100 TXC-150 TXC-200 TXC-325 TXC-100CV-L※1 TXC-150CV-L※2 TXC-200CV-L※3 TXC-325CV-L※4 TUC-40 1M-V0 TXC-100-V0 TXC-150-V0 TXC-200-V0 TXC-325-V0 A寸法 80 100 100 100 100 37.3 45.3 56.3 62 B寸法 1,000 34.8 42.8 53.8 59.5 166 188 200 200 C寸法 7.5 8.1 8.1 8.1 8.1 74 79 88 60 Ｄ ※末尾「V0」は難燃グレードUL94V-0仕様品です。 ※カバー着脱時には指を挟まないようご注意ください。 　 ※1　TX-100GAの圧着端子まで保護可能（別売） 電 ※2　TX-150GA・KGAの圧着端子まで保護可能（別売） ※3　TX-200GA・GALの圧着端子まで保護可能（別売） 子 ※4　TX-325GAの圧着端子まで保護可能（別売） 応 用 レールキャップ 機 器 レールキャップについては（C38ページ）をご参照ください。 C8 6 R3 R2 5.2.6 ６ R3

スタッド式アルミ端子台 TX-GA形 取扱い注意事項 ■使用上のご注意 ・製品の使用状態については仕様書（FEIS）・外形図記載事項をよくご確認の上ご使用ください。 ・故障の原因となりますので定格・仕様・性能を超えてはご使用にならないでください。 ■使用・保管・輸送時の雰囲気 ・保管・輸送時は直射日光を避け、常温・常湿に保ってください。 ・耐油型・防爆型の構造ではありませんので、そのような環境下ではご使用にならないでください。 ・薬品類がかからない状態でお使いください。 特に強酸、強アルカリ、重金属塩溶液、ハロゲン化合物溶液（端子腐食の促進）、芳香族系炭 化水素（樹脂部品の溶解や膨潤）、ハロゲン炭化水素類（樹脂部品の溶解や膨潤）にはお気を 付けください。 ・製品へのノイズ・サージ等の外部影響には十分にご注意ください。 ■取り付け、取り外し、配線上のご注意 ・ご使用前に必ずリード線の断線等、異常がないことを確かめてください。 ・製品を落下されますと性能を損なうことがありますので、ご使用にならないでください。使用される場合 は必ず外観・仕様・性能をご確認の上、ご使用ください。 ・誤接続は予期せぬ誤動作・異常発熱・発火などの原因となることがありますのでご注意ください。 ・製品の脱着は無通電状態にて行ってください。 ・製品への配線は印加電圧、通電電流、発熱を考慮し、必ず適合電線・圧着端子などをご使用ください。 ・接続電線にはなるべく引っ張りストレスをかけないような状態でご使用ください。 ・取付ピッチは指定寸法を厳守してください。 ・圧着端子には絶縁被覆をお使いください。 ■点検時のご注意 ・製品を分解しての清掃は故障の原因となりますので行わないでください。 ・破損した製品については速やかに交換を行ってください。 C9
