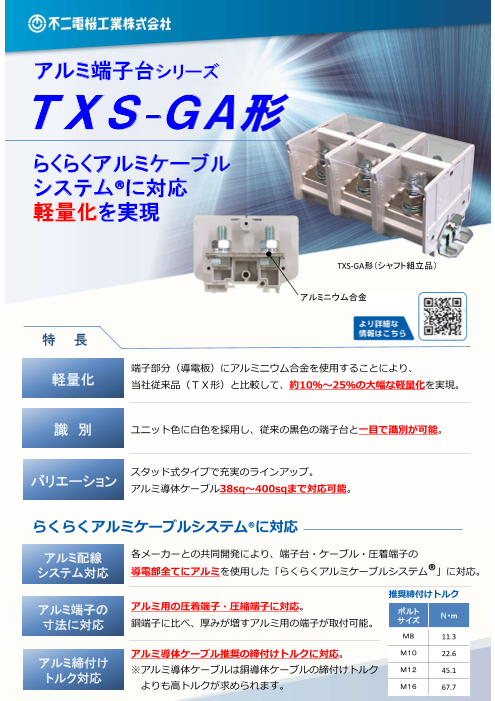

カタログの表紙
カタログの表紙

このカタログをダウンロードして
すべてを見る

ダウンロード(1.5Mb)

大型カバー追加!らくらくアルミケーブルシステム®対応 TXS-GA形

製品カタログ

大型カバー追加!らくらくアルミケーブルシステム®に対応した端子台を中心とした製品をご紹介

このカタログについて

ドキュメント名 大型カバー追加!らくらくアルミケーブルシステム®対応 TXS-GA形
ドキュメント種別 製品カタログ
ファイルサイズ 1.5Mb
登録カテゴリ
取り扱い企業 不二電機工業株式会社 (この企業の取り扱いカタログ一覧)

このカタログの内容

Page1

スライド 1

アルミ端子台シリーズ TXS-GA形 らくらくアルミケーブル システム®に対応 軽量化を実現 TXS-GA形(シャフト組立品) アルミニウム合金 特 長 端子部分(導電板)にアルミニウム合金を使用することにより、 軽量化 当社従来品(TX形)と比較して、約10%~25%の大幅な軽量化を実現。 識 別 ユニット色に白色を採用し、従来の黒色の端子台と一目で識別が可能。 スタッド式タイプで充実のラインアップ。 バリエーション アルミ導体ケーブル38mm2~400mm2まで対応可能。 らくらくアルミケーブルシステム®に対応 アルミ配線 各メーカーとの共同開発により、端子台・ケーブル・圧着端子・圧縮端子の 導電部全てにアルミを使用した「らくらくアルミケーブルシステム® システム対応 」に対応。 推奨締付けトルク アルミ端子の アルミ用の圧着端子・圧縮端子に対応。 ボルト N・m 寸法に対応 銅端子に比べ、厚みが増すアルミ用の端子が取付可能。 サイズ M8 11.3 アルミ導体ケーブル推奨の締付けトルクに対応。 M10 22.6 アルミ締付け ※アルミ導体ケーブルは銅導体ケーブルの締付けトルク M12 45.1 トルク対応 よりも高トルクが求められます。 M16 67.7
Page2

スライド 4

仕様(定格・性能) 2 定格通電 接続容量(mm ) ボルト 定格絶縁 商用周波 インパルス 使用周囲 内容 形式 電流 最小 最大 サイズ 電圧 耐電圧 耐電圧 温度 TXS-60LGA 175A 14 60 M8X16 TXS-100GA 240A 60 100 M10X25 アルミ端子台 TXS-150GA 310A 100 150 M10X25 スタッド式 AC2,500V 7.4kV/各極5回 -25℃~ TXS-150KGA 310A 100 150 M12X40 600V TXS-GA形 /1分間 (1.2/50μs) +50℃ TXS-200GA 370A 150 200※ M12X30 (シャフト組立品) TXS-200GAL 370A 150 200※ M12X40 TXS-325GA 575A 150 400 M16X35 *形状・寸法関係につきましては別途お問合せ願います。 ※250mm2の銅導体は細い圧着端子(特殊)で使用可能です。 形式構成(シャフト組立品) ①基本形式 ②極数 TXS - 60LGA × 3 TXS-60LGA 1~20 ① ② TXS-100GA 1~14 TXS-150GA 1~12 TXS-150KGA 1~12 TXS-200GA 1~9 *組立品には端子カバーと記号板(マークバンド)が TXS-200GAL 1~9 標準添付されております。 TXS-325GA 1~6 アクセサリー 大型カバーNTEXC-1NW00 ETXC-1W50 TXC-200 TXC-325 形式 CV-L CV-L CV-L CV-L TXS- TXS- TXS- TXS- 対応端子台 100GA 150(K)GA 200GA(L) 325GA C A寸法 37.3 45.3 56.3 62 *ショートバーご使用の際は B B寸法 166 188 200 200 アルミ端子の接続は1枚のみ となります。 C寸法 74 79 88 60 A TXS-150KGA 用ショートバー 大型カバー TXS-150KGA 専用の2極用のショートバー ボルトサイズ M10~M16サイズの端子台に取り付け可能な となる。極間での配線を省スペースに実現 大型カバーのラインナップを追加。 することが可能です。(品名:TX-150K-SB-CB) 圧着端子全体までをカバーすることが可能です。 アルミ導体ケーブルの紹介 販売元:SFCC株式会社 製造元:古河電工メタルケーブル株式会社 *『らくらくアルミケーブル』『らくらくアルミケーブルシステム』は古河電気工業株式会社の登録商標です。
Page3

スライド 3

アルミ端子台を使用するメリット 導電部をアルミで統一すると以下のメリットが得られます。 ①電食リスクの軽減 ②接触不良リスクの軽減(線膨張係数を合わせる) ③軽量化 らくらくアルミケーブルシステム® 組合せ表 らくらくアルミケーブル® らくらくアルミケーブル®適合端子 アルミ端子台 端子 種類 形式 ボルト 定格通電 2 AL-CVT(mm ) 許容電流 型番 メーカー (3極品) サイズ 電流 38 120A AL38-8 TXS-60LGAX3 M8 175A 60 160A AL60-8 TXS-60LGAX3 M8 175A 圧着 100 225A AL100-10 TXS-100GAX3 M10 240A 冨士端子工業社製 端子 150 295A AL150-10 TXS-150GAX3 M10 310A 200 365A AL200-12 TXS-200GAX3 M12 370A 250 420A AL250-16 TXS-325GAX3 M16 575A 38 120A YA2CA1 TXS-60LGAX3 M8 175A 60 160A YA25A3 TXS-100GAX3 M10 240A 100 225A YA28A1 TXS-150GAX3 M10 310A Burndy社製 150 295A YA30A1 TXS-200GAX3 M12 370A 圧縮 200 365A YA31A1 TXS-200GAX3 M12 370A 端子 250 420A YA34A1 TXS-325GAX3 M16 575A 325 500A AL325U-16 TXS-325GAX3 M16 575A 冨士端子工業社製 400 575A AL400U-16 TXS-325GAX3 M16 575A 325 500A YA36A1 TXS-325GAX3 M16 575A Burndy社製 400 575A YA39A3 TXS-325GAX3 M16 575A 2本接続(送り配線) 組合せ表 ® ® らくらくアルミケーブル らくらくアルミケーブル 適合端子 アルミ端子台 端子 形式 ボルト 定格通電 種類 AL-CVT(mm2) 許容電流 型番 メーカー (3極品) サイズ 電流 38 120A AL38-8 TXS-60LGAX3 M8 175A 圧着 60 160A AL60-8 TXS-60LGAX3 M8 175A 冨士端子工業社製 端子 TXS-150KGAX3 M12 310A 100 225A AL100-12(注4) TXS-200GALX3 M12 370A 38 120A YA2CA1 TXS-60LGAX3 M8 175A 60 160A YA25A3 TXS-100GAX3 M10 240A 圧縮 100 225A YA28A3(注4) Burndy社製 TXS-150KGAX3 M12 310A 端子 150 295A YA30A1 TXS-150KGAX3 M12 310A 200 365A YA31A1 TXS-200GALX3 M12 370A (注1)ケーブルの許容電流につきましては JCS 0168-2:2016準拠(1回線の場合、基底温度40℃、導体最高許容温度90℃) (注2) 故障の原因となりますので定格通電電流を超えてご使用にならないで下さい。 ケーブルの許容電流は1本あたりの電流値となります。送り配線等、端子台に2本配線される場合は、合計の 電流値が端子台の定格通電電流を超えてご使用にならないで下さい。 (注3) アルミ端子台の品名は3極品で記載しております。 (注4) 100sqを2本配線する際は端子及び端子台が異なりますので、ご注意下さい。
Page4

スライド 2

●創 業 : 昭和28年2月 ●資本金 : 10億8,725万円 ●売上高 : 39億2,744万円 ●従業員 : 254名(2025年1月末現在)
