《動画視聴可能》停電調整不要！メーター交換時間を1/10に短縮する無停電交換ユニット

電力量計 無停電交換用コネクタ NEW UPD形 １２０Ａ（60A･30A）用電力量計を 「無停電」「短時間」で 安全・簡単・確実に交換する 操作レバー （UPD-120G-LEVER） ※別売品 ことが可能。 本体（UPD-120G-M-CV） UPD形 紹介動画は こちら 120A（60A･30A）用 電力量計無停電交換用コネクタ 特　　長 特許取得済 ▶ 120A,60A,30A用の電力量計を本製品に組み込むことで無停電で交換することが可能。 無停電作業 　「夜間の交換作業」や「停電調整」が不要となり、負担を減らすことができます。 　※検定証印等の有効期間（単独計器 電子式：10年） ▶ 電力量計は「、①操作レバーを取り付け「」②操作レバーを操作「」③電力量計と本体の切り離し」 省工数 　の3工程で容易に取り外しが可能。予め交換用の電力量計にアダプターを組み込んで 短時間 　現地へ持参することで、更に現地作業の時間を短縮することができるため、 　「作業人員の削減」や「1日の交換数を増やす」ことも可能。 ▶ 充電部が保護されており、電力量計を使用した状態のままで安全に交換が可能。 安 全 　本製品が導通（短絡）してからでないと電力量計の取り外し（開放）ができない 　インターロック式の安全構造となっております。 　※操作レバーがないと取り外し出来ません。 ▶ メーカーにより異なる電力量計幅に合わせて、 ＜ アダプターの取付イメージ ＞ 　アダプター2種類をラインアップ。 各社 　電力量計の選択が可能。 メー 電力量計 　※適用可能な電力量計は別途お問い合わせください。 本 タ 体 ー 部 対応 <アダプターバリエーション> 品名①：UPD-120G-A-025（25㎜ピッチ） 品名②：UPD-120G-A-030（30㎜ピッチ） 【取付前】 【取付後】

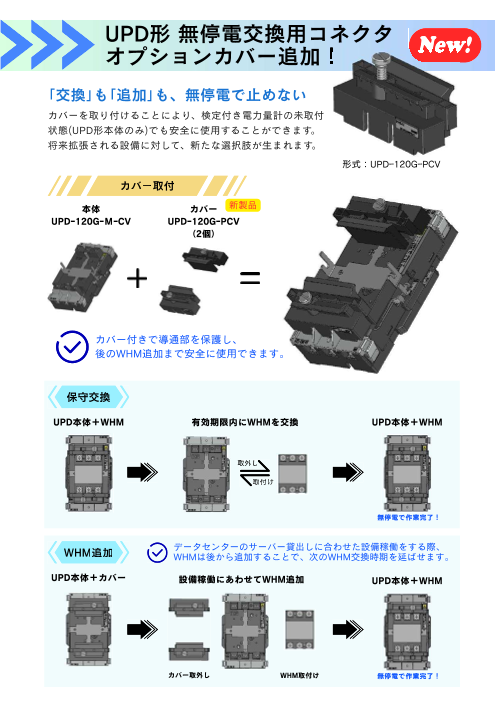

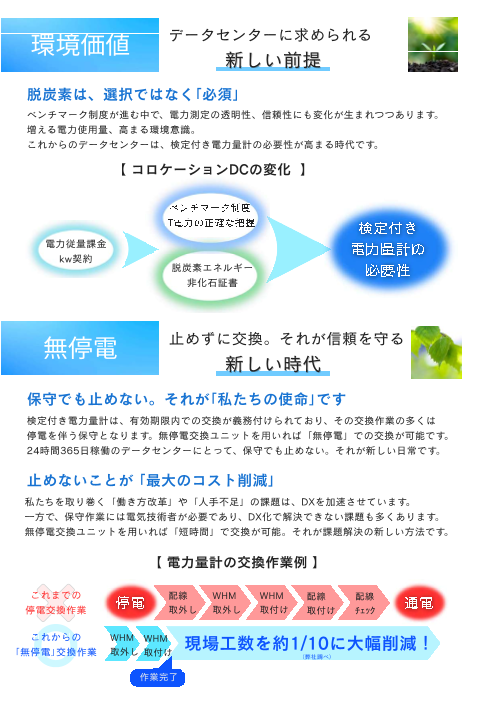

電力量計無停電交換用コネクタ UPD形 仕 様 標準使用条件 定格 項　目 仕　様（共通） 項　目 定　格 備　考 周囲温度 -10～+50℃ 定格絶縁電圧 300V － 保存温度 -40～+70℃ 定格使用電圧 1φ100/200V 単相2、3線式 年平均 75％未満 3φ200V 三相3線式 1年のうち30日間、但し1年に渡り 定格通電電流 120A － 相対湿度 分散する場合に限る 95％ 定格周波数 50 又は 60Hz － それ以外に日で時折見られる湿度 定格適合電線 38mm2 又は AWG2 接続は最大2本 85％ 2,000m 以下 格接続容量 22～60 mm2 又は 60mm2、AWG1/0は 接続のみ可とし、 標　　高 定 AWG4～1/0 電流、 強度性能は製品仕様書による。 適合圧着端子 R22-8、38-S8、60-S8 圧着端子幅：17.8mm以下 無停電・短時間 作業例 【電力量計の交換作業例】 これまでの 配線 WHM WHM 配線 配線 停電交換作業 停電 取外し 取外し 取付け 取付け チェック 通電 これからの WHM WHM け 現場工数を約1/10に大幅削減！ 「無停電」交換作業 取外し 取付 （弊社調べ） 作業完了 オプションカバー NEW UPD形 無停電交換用コネクタ オプションカバー追加！ ｢交換｣も｢追加｣も、 カバーを取り付けることにより、検定付き電力量計の未取付 状態(UPD形本体のみ)でも安全に使用することができます。 無停電で止めない 将来拡張される設備に対して、新たな選択肢が生まれます。 形式：UPDｰ120GｰPCV ●カバー取付 本体 カバー NEW UPDｰ120GｰＭｰCV UPDｰ120GｰPCV（ 2個） カバー付きで導通部を保護し、 後のWHM追加まで安全に使用できます。 ●記載内容については予告なしに変更する場合がありますので予めご了承ください。 営業部 営業部　　 / 〒525-8521　滋賀県草津市野村三丁目4‐1 TEL ： 077-562-1215　　FAX ： 077-562-1213 東京オフィス / 〒105-0011　東京都港区芝公園一丁目1番12号 芝公園電気ビル E-mail　prod@fujidk.co.jp　　　 https://www.fujidk.co.jp/

CT回路短絡端子 NEW TJ-CTM形 配線用端子台 変成器付メーターを （配電盤側配線） 「無停電」で安全・簡単・確実に メーター用 接続プラグ 交換が可能 コネクタ 挿抜可能 接続ソケット （メーター側） 形式（TJ-CTM-71X001） ※手配形式となります より詳細な 特　　長 無停電交換用CT回路短絡端子付きユニット 情報はこちら 本製品を取付け後は、検定付きの電力量計（変成器付メーター：5A）を 作業性向上 無停電で交換することが可能。 交換スケジュールの調整が容易に。※検定証印等の有効期間（変成器付 電子式：7年 機械式：5年） 安　全 プラグを取外すだけでソケット内部のCT回路が自動的に短絡する安全構造を採用。 ※外部で回路を短絡させる必要がなくなります。 既設対応 既に取付けられている電力量計に対して、追加（後付け）で取付け可能。 可能 ※事前に取付け箇所（周囲）の寸法確認をお願い致します。 仕様（定格・性能） 項　目 仕　様 項　目 仕　様 定格絶縁電圧 AC・DC250V 商用周波耐電圧 AC2,000V（1min） 定格通電電流 5A インパルス耐電圧 ±4,500V　（1.2/50μs ,3回） 最大接続電線 1.25mm2 電流用クリップ間　　：AC200A,1sec 短時間電流 プラグ：M3.5X7 電圧用クリップ-プラグタンシ間：AC500A,1sec 端子ねじサイズ 端子台：M4X10 使用周囲温度 -20℃～＋50℃

設置イメージ ■ 設置前 ■ 設置後 100 200 100 200 3 3 0 00 0 00 V V 電力量計 15 100 0 200 100 150 200 2 0 25 0 2 00 50 0 2 0 0 A ＜既設配線＞ A 盤側配線を端子台に つなぎ替える。 空きスペース TJ-CTM形 ＜新規配線＞ コネクタ（プラグ）から 電力量計に配線する。 接続コネクタ（ソケット・プラグ内の構造） ソケット内部に接触子を内蔵しているため引抜き時に 回路が短絡され、CT回路のオープンを防止します。 プラグ ソケット 挿入位置 引抜位置 ① ② 通常時の ①－② 使用状態 ③－④ 回路 接 続 開 放 ③ ④ ▲ ラップ CT 8mm ▲ ②－④回路 開 放 接 続 ① ② メーター 0 10 20(mm) 取替時 ③ ストローク ④ CT ストローク 注）上記ストロークは基準値で１mm程度の公差がございますので、設計時には充分ご注意願います。 外形寸法・パネル寸法 ■ 外形寸法（mm） ■ パネル寸法（mm） 105 38.5 95 25 M4×10 t＝2.5 95 盤側配線 1S 1L P1 P2 P3 3S 3L 9.2 19 79.5 6-φ4.5取付孔 M3.5×7 6-Φ4.5もしくはM4タップ メーター側配線 本製品に関するお問い合わせ先：不二電機工業株式会社 技術営業部 営業チーム 〒525-8521 滋賀県草津市野村三丁目4-1 TEL：077-562-1215　FAX：077-562-1213 E-mail：prod@fujidk.co.jp　http://www.fujidk.co.jp/ 135 75 50 75 50

無停電交換用コネクタ NEW UPC形 ショートプラグ （UPC-80-P） 60A用スマートメーターを アダプタ （UPC-80-A-A） 「無停電」で安全・簡単・確実に コネクタ 交換が可能 挿抜可能 本体（UPC-80-M-CV） より詳細な 特　　長 60Aスマートメーター 無停電交換用コネクタ 情報はこちら 本製品を取付け後は、検定付きの電力量計（60A用スマートメーター）を 作業性向上 無停電で交換することが可能。 交換スケジュールの調整が容易に。※検定証印等の有効期間（単独計器 電子式：10年） 安　全 充電部が保護されており、活線状態でも安全に交換が可能。 省工数 スマートメーターの交換は①ショートプラグの差込み②本体・アダプタの切り離しの 2アクションで交換作業が完了。工数削減にも大きく貢献。 仕様（定格・性能） 項　目 仕　様 備　考 項　目 仕　様 備　考 定格絶縁電圧 300V ー 適合圧着端子 R14-6、R22-6、R38-S6 圧着端子幅：16.8mm以下 定格使用電圧 1φ100/200V 単相3線式 端子ねじサイズ M6×12 ー 定格通電電流 80A ー 挿入荷重 200N以下（初期値） アダプタ ー 定格周波数 50又は60Hz ー 引抜荷重 150N以下（初期値） 定格適合電線 22mm2又はAWG4 接続は圧着端子のみ2本まで 挿入荷重 250N以下（初期値） ショートプラグ ー 定格接続容量 14～38mm2又はAWG6～2 ー 引抜荷重 200N以下（初期値）

新規取付け方法・交換方法 ■ 新規取付け時（例） スマートメーター 本体ユニット アダプタ 本体ユニット ショートプラグ 配線 Step 1 Step 2 Step 3 Step 4 現地にて「本体ユニット」を 新たに取付ける「スマート 〈Step 2〉を〈Step 1〉に接続し、 「ショートプラグ」を 設置し、配線を接続する。 メーター」に「アダプタ」を 「スマートメーター」を設置 抜き取ると「、スマート 取付ける。※事前にセットする （固定）する メーター」への通電が ※新規取付け時はショートプラグは 開始され作業完了。 　接続しておりません。 ■ 交換時 Step 4 新規取付け方法 　S　te　p 　2 へ ショートプラグ Step 1 Step 2 Step 3 現地の取換え前の状態。 「本体ユニット」に 「本体ユニット」から「アダプタ」ごと 「ショートプラグ」を 「スマートメーター」を抜き取る。 接続する。 ※「スマートメーター」取外し状態では「ショートプラグ」を取り外さないこと。 特長 ※裏面視 UPC形端子カバー UPC形裏面端子カバー（UPC-BACK-CV） ショートプラグ 安全面を考慮し、容易にカバーが取外せない 裏面から端子部に触れないように保護する テスタで導通確認が可能。 構造に。 ことが可能。 ※－ドライバー等の工具で取り外すことができます。 ※取付け板からはみ出る場合にご使用ください。 本製品に関するお問い合わせ先：不二電機工業株式会社 技術営業部 営業チーム 〒525-8521 滋賀県草津市野村三丁目4-1 TEL：077-562-1215　FAX：077-562-1213 E-mail：prod@fujidk.co.jp　http://www.fujidk.co.jp/
