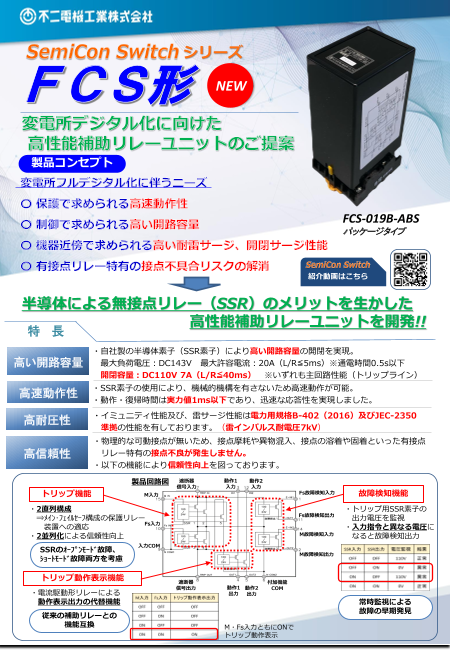

《事例掲載》高性能補助リレーユニットFCS形

シリーズ NEW 製品コンセプト FCS-019B-ABS パッケージタイプ 紹介動画はこちら 半導体による無接点リレー（SSR）のメリットを生かした 高性能補助リレーユニットを開発!! 特 長 ・自社製の半導体素子（SSR素子）により高い開路容量の開閉を実現。 高い開路容量 最大負荷電圧：DC143V 最大許容電流：20A（L/R≦5ms）※通電時間0.5s以下 開閉容量：DC110V 7A（L/R≦40ms） ※いずれも主回路性能（トリップライン） ・SSR素子の使用により、機械的機構を有さないため高速動作が可能。 高速動作性 ・動作・復帰時間は実力値1ms以下であり、迅速な応答性を実現しました。 高耐圧性 ・イミュニティ性能及び、雷サージ性能は電力用規格B-402（2016）及びJEC-2350 準拠の性能を有しております。（雷インパルス耐電圧7kV） ・物理的な可動接点が無いため、接点摩耗や異物混入、接点の溶着や固着といった有接点 高信頼性 リレー特有の接点不良が発生しません。 ・以下の機能により信頼性向上を図っております。 製品回路図 遮断器 動作1 動作2 信号入力 入力 入力 トリップ機能 M入力 Fs故障検知入力 故障検知機能 ・2直列構成 ・トリップ用SSR素子の ⇒ﾒｲﾝ･ﾌｪｲﾙｾｰﾌ構成の保護リレー Fs故障検知出力 出力電圧を監視 Fs入力 装置への適応 ・入力指令と異なる電圧に ・2並列化による信頼性向上 M故障検知入力 なると故障検知出力 入力COM SSRのｵｰﾌﾟﾝﾓｰﾄﾞ故障、 M故障検知出力 ｼｮｰﾄﾓｰﾄﾞ故障両方を考慮 トリップ動作表示機能 遮断器 付加機能 信号出力 動作1 動作2 COM ・電流駆動形リレーによる 出力 出力 動作表示出力の代替機能 常時監視による 故障の早期発見 従来の補助リレーとの 機能互換 M・Fs入力ともにONで トリップ動作表示

適用検討事例 変電所構成イメージ Case1 シールイン回路の省略 「シールイン回路」におけるパレット スイッチ不良を考慮した高い開路容量 ステーションバス 保護用の電流駆動リレー（シールイン 保護・制御装置 リレー）が不要となり、シールイン 回路の省略が可能！ 52TX ｼｰﾙｲﾝﾘﾚｰ シールイン回路（右図） TC ﾄﾘｯﾌﾟｺｲﾙ …保護ﾘﾚｰ装置において、動作したﾘﾚｰ接点保護のため、 制御対象機器に内蔵されるﾊﾟﾚｯﾄｽｲｯﾁが回路を切る ﾊﾟﾚｯﾄSW までの間、ﾘﾚｰ接点を補助ﾘﾚｰ接点でﾊﾞｲﾊﾟｽする回路。 （機器側） プロセスバス Case２ 機器近傍への設置 屋外機器 （GISほか） JEC-2350(2016）準拠の高い耐サージ性能 （雷インパルス耐電圧7kV） 機器近傍への設置が可能！ ※将来的に、機器近傍への入出力盤の設置により 所内敷設ケーブルの削減も可能。 形式・仕様 形式 FCS-019B-ABS 定格 外形寸法 ※OMRON社製14PFA対応 ※1）「フェールセーフ：端子10-9間」及び「メイン：端子15-9間」の制御入力はトリップラインの電流に よる通電時間以内としてください。なお、多頻度開閉を行う場合はDuty50%以下でご使用下さい。 性能（周囲温度Ta=25℃） ※上記製品は弊社 シリーズの一例です。 その他回路構成やパッケージ化等、ご要望に対応致します。詳細はお問合せ下さい。
