接点部はカムスイッチ構造で 小形化、高性能を実現しました。
最大2mm2の電線が 接続できるコネクタ採用。
接点部はカムスイッチ構造で小形化、高性能を実現しました。
4元素高輝度LEDを採用し 2色発光も可能としました。
DC110VからダイレクトでLEDを 点灯できる制限抵抗を内蔵。
表面サイズは約30mm角で従来品に比べ約50%コンパクト。
※従来品は当社BHL形との比較
配線はバック端子構造で高密度実装が可能です。
このカタログについて
| ドキュメント名 | コントロールスイッチマイクロカムスイッチ UL形 |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 3.2Mb |
| 関連製品 | |
| 登録カテゴリ | |
| 取り扱い企業 | 不二電機工業株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

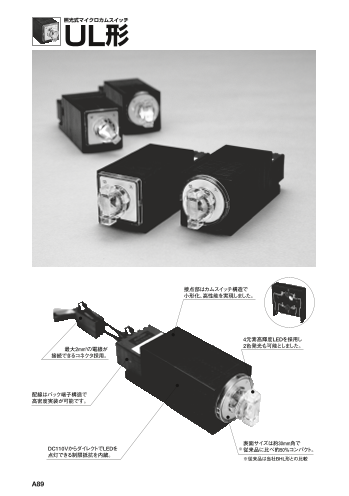

Page1
●LED式
照光式マイクロカムスイッチ
UL形
接点部はカムスイッチ構造で
小形化、高性能を実現しました。
4元素高輝度LEDを採用し
最大2mm2の電線が 2色発光も可能としました。
接続できるコネクタ採用。
配線はバック端子構造で
高密度実装が可能です。
表面サイズは約30mm角で
DC110VからダイレクトでLEDを ※ 従来品に比べ約50%コンパクト。
点灯できる制限抵抗を内蔵。
※従来品は当社BHL形との比較
A89

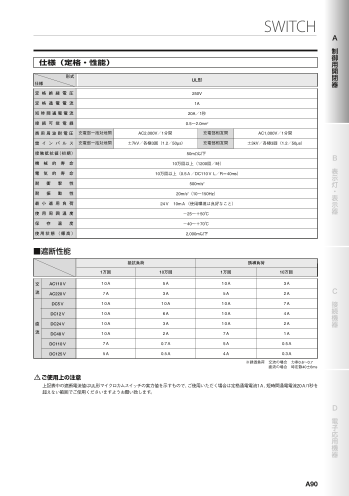

Page2
SWITCH
A
制
御
仕様(定格・性能) 用
開
形式
UL形 閉
仕様 器
定 格 絶 縁 電 圧 250V
定 格 通 電 電 流 1A
短 時 間 通 電 電 流 20A/1秒
接 続 可 能 電 線 0.5~2.0mm2
商 用 周 波 耐 電 圧 充電部一括対地間 AC2,000V/1分間 充電部相互間 AC1,000V/1分間
雷 イ ン パ ル ス 充電部一括対地間 ±7kV/各極3回(1.2/50μs) 充電部相互間 ±3kV/各極3回(1.2/50μs)
接触抵抗値(初期) 50mΩ以下
B
機 械 的 寿 命 10万回以上(1200回/時)
電 気 的 寿 命 10万回以上(0.5A/DC110V L/R=40ms) 表
示
耐 衝 撃 性 500m/s2 灯
耐 振 動 性 20m/s2(10~150Hz) ・
表
最 小 適 用 負 荷 24V 10mA(使用環境は良好なこと) 示
使 用 周 囲 温 度 -25~+50℃ 器
保 存 温 度 -40~+70℃
使用状態(標高) 2,000m以下
■遮断性能
抵抗負荷 誘導負荷
1万回 10万回 1万回 10万回
交 AC110V 1 0 A 5 A 1 0 A 3 A
流 AC220V 7 A 3 A 5 A 2 A C
DC5V 1 0 A 1 0 A 1 0 A 7 A 接
DC12V 1 0 A 6 A 1 0 A 4 A 続
機
直 DC24V 1 0 A 3 A 1 0 A 2 A 器
流 DC48V 1 0 A 2 A 7 A 1 A
DC110V 7 A 0.7 A 5 A 0.5 A
DC125V 5 A 0.5 A 4 A 0.3 A
※誘導負荷 交流の場合 力率0.6~0.7
※誘導負荷 直流の場合 時定数40±6ms
ご使用上の注意
上記表中の遮断電流値はUL形マイクロカムスイッチの実力値を示すもので、ご使用いただく場合は定格通電電流1A、短時間通電電流20A/1秒を
超えない範囲でご使用くださいますようお願い致します。
D
電
子
応
用
機
器
A90

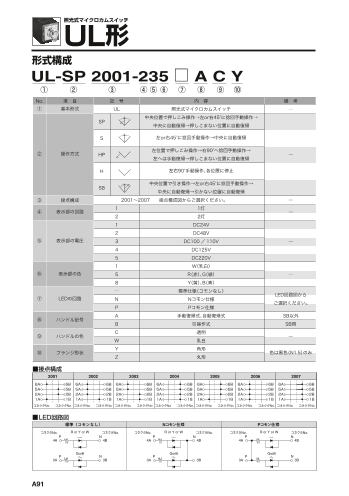

Page3
●LED式
照光式マイクロカムスイッチ
UL形
形式構成
UL-SP 2001-235 □ A C Y
① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩
No. 項 目 記 号 内 容 備 考
① 基本形式 UL 照光式マイクロカムスイッチ ―
中央位置で押しこみ操作→左or右45°に捻回手動操作→
SP
中央に自動復帰→押しこまない位置に自動復帰
S 左or右45°に捻回手動操作→中央に自動復帰
左位置で押しこみ操作→右90°へ捻回手動操作→
② 操作方式 HP ―
左へは手動復帰→押しこまない位置に自動復帰
H 左右90°手動操作、各位置に停止
中央位置で引き操作→左or右45°に捻回手動操作→
SB
中央に自動復帰→引かない位置に自動復帰
③ 接点構成 2001~2007 接点構成図からご選択ください。 ―
1 1灯
④ 表示部の回路 ―
2 2灯
1 DC24V
2 DC48V
⑤ 表示部の電圧 3 DC100 / 110V ―
4 DC125V
5 DC220V
1 W(乳白)
⑥ 表示部の色 5 R(赤)、G(緑) ―
8 Y(黄)、B(青)
― 標準仕様(コモンなし)
LED回路図から
⑦ LEDの回路 N Nコモン仕様
ご選択ください。
P Pコモン仕様
A 手動復帰式、自動復帰式 SB以外
⑧ ハンドル記号
B 引操作式 SB用
C 透明
⑨ ハンドルの色 ―
W 乳白
Y 角形
⑩ フランジ形状 色は黒色(N1.5)のみ
Z 丸形
■接点構成
2001 2002 2003 2004 2005 2006 2007
6A 6B 6A 6B 6A 6B 6A 6B 6A 6B 6A 6B 6A 6B
5A 5B 5A 5B 5A 5B 5A 5B 5A 5B 5A 5B 5A 5B
2A 2B 2A 2B 2A 2B 2A 2B 2A 2B 2A 2B 2A 2B
1A 1B 1A 1B 1A 1B 1A 1B 1A 1B 1A 1B 1A 1B
コネクタNo. コネクタNo. コネクタNo. コネクタNo. コネクタNo. コネクタNo. コネクタNo. コネクタNo. コネクタNo. コネクタNo. コネクタNo. コネクタNo. コネクタNo. コネクタNo.
■LED回路図
標準(コモンなし) Nコモン仕様 Pコモン仕様
コネクタNo. R or Y or W コネクタNo. コネクタNo. R or Y or W コネクタNo. コネクタNo. R or Y or W コネクタNo.
P N P N P N
4A 4B 4A 4B 4A 4B
GorB GorB GorB
P N P P N
3A 3B 3A 3B 3A 3B
A91
Page4
SWITCH
A
制
標準仕様品 御
用
開
UL- 形式名 Y 閉
器
角形タイプ
18.8
4
9
34 7.5 □30
7
1 2 3 4 5 6
B列 B
A列
3mm(押しストローク)
35 5 9.5 9.5 8 33 表
92 t = 1.6~2.3 示
99 灯
・
●取付パネル孔 40 表
示
器
φ18
16
※銘板は別売となります。
(板厚 t=1.6,2.3)
UL- 形式名 Z
丸形タイプ
C
接
続
機
18.8
4 器
9
34 7.5 φ32
7
1 2 3 4 5 6
B列
A列
3mm(押しストローク)
35 5 9.5 9.5 8 33
92 t = 1.6~2.3
99
●取付パネル孔 40
D
φ18 電
16 子
応
用
※銘板は別売となります。 機
(板厚 t=1.6,2.3) 器
A92
21 15 21 15
AMP AMP
D-3500
D-3500
16 16
φ24 φ24
40 40
.2
φ3
.2
φ3
1 2 3 4 5 6
1 2 3 4 5 6
Page5
●LED式
照光式マイクロカムスイッチ
UL形
アクセサリー
ハンドル
●Uツマミ □色 ●UL-B-□色( 引操作式専用)
R R10
10
7
7
22.8 1
記号 色
記号 色 C 透 明
C 透 明 W 乳 白
W 乳 白 ※中央のツマミレンズは
ハンドルを本体に組込
22.8 1 み後に挿入ください
フランジセット 銘板(別売)
●UL-Y(角形) ●UL-NP-Y□ t=0.35
φ17
3
27.7
フランジ Y B A
φ17
2.3 0.35
付属ビスM3×8サラ2本付属
25.9
30 4
●UL-NP-Z□ t=0.35
フランジカバーY
●UL-Z(丸形)
φ29.7
φ27. 7
8 φ1
φ17 B A
2.3 0.35
3
フランジZ
形式名 備 考
UL-NP-Y000 無地(納入時形式 UL-NP-Y ムジ)
2
φ3 UL-NP-Y001 切 /入
付属ビスM3×8サラ2本付属 φ1 UL-NP-Y002 切 /起動
7
UL-NP-Y003 角形 異 系統/同系統
UL-NP-Y004 手 動/自動
UL-NP-Y005 受 電/送電
UL-NP-Y006 単 相/多相
UL-NP-Y007 ロ ック/使用
4
UL-NP-Z000 無地(納入時形式 UL-NP-Z ムジ)
フランジカバーZ UL-NP-Z001 丸形 切/入
UL-NP-Z002 着/脱
A93
24
30 27.7
1 6
32
16
φ17
1.3
12.6 25.9
Page6
SWITCH
A
制
御
用
開
UL形表示灯 交換LED LED引抜取外工具 閉
器
●UL-LED-□色 ●UL-LN
記号 色
R 赤
G 緑
乳白
Y
3.8 黄
3.1
B 青
UL - LAMP - 2 3 5 N L W Y - N
① ② ③④⑤⑥ ⑦ ⑧ ⑨ ⑩ B
カソード側
アノード側 2.5
No. 項 目 記号 内 容 表
① 基本形式 UL ̶ 示
② 形状 LAMP ̶ 灯
・
1 1灯用
③ 表示部の回路 表
2 2灯用
④ 表示部の電圧 3 DC100/110V 圧着工具 コンタクト 示
器
1 W
⑤ 表示部の色 5 R、G ●91558-1(0.5~1.25㎜2用) ●175218-2(0.5~1.25㎜2用)
●91561-1(1.25~2㎜2用) ●353717-2(1.25~2㎜2
8 Y、B 用)
⑥ Nコモン N ̶ (タイコAMP製) (タイコAMP製)
⑦ ランプ記号 L ̶
⑧ レンズ色 W 乳白
Y 角形
⑨ フランジ形状
Z 丸形
N ベージュ
⑩ フランジ色
B 黒
※詳細は別途お問い合わせください。 C
接
続
コネクタ 機
器
●175362-1 ●175363-1
(タイコAMP製) (タイコAMP製)
(2極用) (4極用)
極
22.8 22.8
D
16.3 16.3 5.08 電
子
応
用
機
器
A94
0.75 14.27 2.21 0.3
Dー1
13.5
A B
21 4.58
11.5
3.1 5.08
0.75 14.27 2.21 0.3
Dー1
A B
21 9.66
3.1 5.08
Page7
●LED式
照光式マイクロカムスイッチ
UL形
技術資料
●LEDの交換について
内蔵されているLEDを交換される場合は、交換前の発光色に合せて交換願います。
内蔵されております抵抗値が異なりますので、発光色を変更される場合は、当社までお問い合わせいただくか、
下記回路をご確認くださいますようお願い致します。
P N
4A 4B 赤 又は白 又は黄
15KΩ (R)(W)(Y)
P N
3A 3B 緑 又は青
51KΩ (G)(B)
またLEDは静電気にたいへん弱いため、LEDのリード線を直接手で触れることや、
電圧が直接印加されることのないようお取扱い願います。
A95
