コントロールスイッチ小形カムスイッチ FH形

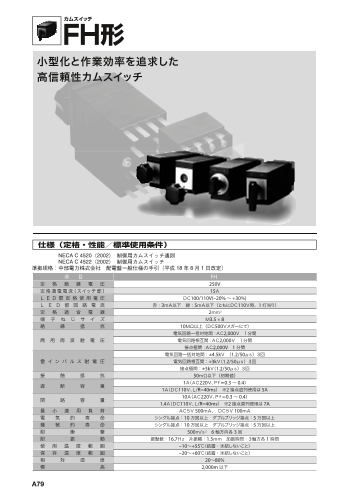

カムスイッチ FH形 小型化と作業効率を追求した 高信頼性カムスイッチ 仕様（定格・性能／標準使用条件） 　　　　　NECA C 4520（2002）　制御用カムスイッチ通則 　　　　　NECA C 4522（2002）　制御用カムスイッチ 準拠規格：中部電力株式会社　配電盤一般仕様の手引（平成 18年 8月 1日改定） 項　　目 FH 定 格 絶 縁 電 圧 250V 定格通電電流（スイッチ部） 15Ａ ＬＥ Ｄ 部 定 格 使 用 電 圧 ＤＣ100/110V(–20%～ +30％) Ｌ Ｅ Ｄ 部 回 路 電 流 赤：3ｍＡ以下　緑：5ｍＡ以下（ともにＤＣ110Ｖ時、1灯当り） 定 格 適 合 電 線 2ｍｍ２ 端 子 ね じ サ イ ズ Ｍ3.5 × 8 絶 縁 抵 抗 10ＭΩ以上（ＤＣ500Ｖメガーにて） 電気回路一括対地間：ＡＣ2,000Ｖ　１分間 商 用 周 波 耐 電 圧 電気回路相互間：ＡＣ2,000Ｖ　１分間 接点極間：ＡＣ2,000V　1分間 電気回路一括対地間：±4.5kＶ　（1.2/50μｓ）３回 雷 イ ン パ ル ス 耐 電 圧 電気回路相互間：±3kＶ（1.2/50μｓ）３回 接点極間：±3kＶ（1.2/50μｓ）３回 接 触 抵 抗 50ｍΩ以下（初期値） 1Ａ（ＡＣ220Ｖ、Ｐｆ＝0.3～ 0.4） 遮 断 容 量 1Ａ（ＤＣ110Ｖ、Ｌ/R=40ms）　※2接点直列使用は 5A 10Ａ（ＡＣ220Ｖ、Ｐｆ＝0.3～ 0.4） 閉 路 容 量 1.4Ａ（ＤＣ110Ｖ、Ｌ/R=40ms）　※2接点直列使用は 7A 最 小 適 用 負 荷 ＡＣ５Ｖ 500ｍＡ、　ＤＣ５Ｖ 100ｍＡ 電 気 的 寿 命 シングル接点：10万回以上　ダブルブリッジ接点：5万回以上 機 械 的 寿 命 シングル接点：10万回以上　ダブルブリッジ接点：5万回以上 耐 衝 撃 500ｍ/ｓ２　6軸方向各 3回 耐 振 動 振動数：16.7Ｈｚ　片振幅：1.5ｍｍ　加振時間：３軸方各 1時間 使 用 温 度 範 囲 –10～+55℃（結露・氷結しないこと） 保 存 温 度 範 囲 –20～+60℃（結露・氷結しないこと） 相 対 湿 度 20～80％ 標 高 2,000m以下 A79

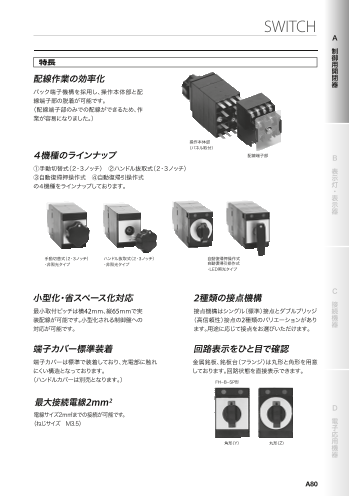

SWITCH A 　 制 特長 御 用 開 配線作業の効率化 閉 器 バック端子機構を採用し、操作本体部と配 線端子部の脱着が可能です。 （配線端子部のみでの配線ができるため、作 業が容易になりました。） 操作本体部 （パネル取付） ４機種のラインナップ 配線端子部 B ①手動切替式（２・３ノッチ）　②ハンドル抜取式（２・３ノッチ） 　 表 ③自動復帰押操作式　④自動復帰引操作式 示 の４機種をラインナップしております。 灯 ・ 表 示 器 手動切替式（２・３ノッチ） ハンドル抜取式（２・３ノッチ） 自動復帰押操作式 ・非照光タイプ ・非照光タイプ 自動復帰引操作式 ・LED照光タイプ C 小型化・省スペース化対応 2種類の接点機構 　 接 最小取付ピッチは横42ｍｍ、縦65ｍｍで実 接点機構はシングル（標準）接点とダブルブリッジ 続 装配線が可能です。小型化される制御盤への （高信頼性）接点の2種類のバリエーションがあり 機 対応が可能です。 ます。用途に応じて接点をお選びいただけます。 器 端子カバー標準装着 回路表示をひと目で確認 端子カバーは標準で装着しており、充電部に触れ 金属銘板、銘板台（フランジ）は丸形と角形を用意 にくい構造となっております｡ しております。回路状態を直接表示できます。 （ハンドルカバーは別売となります。） FH-B-SP形 最大接続電線2mm2 Ｄ 電線サイズ2ｍ㎡までの接続が可能です。 　 （ねじサイズ　Ｍ3.5） 電 子 応 角形（Y） 丸形（Z） 用 機 器 A80

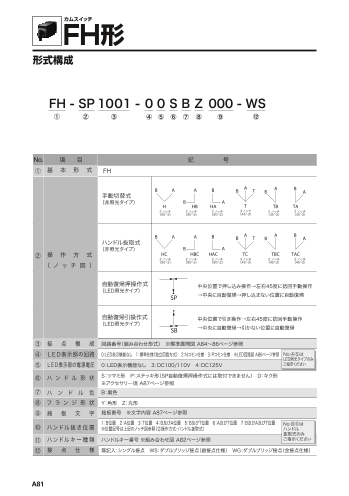

カムスイッチ FH形 形式構成 FH - SP 1001 - 0 0 S B Z 000 - WS ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑫ No. 項　　目 記　　　　　号 ① 基 本 形 式 FH B A A B A B T A B 手動切替式 B A （非照光タイプ） B A H HB HA T TB TA 2ノッチ 2ノッチ 2ノッチ 3ノッチ 2ノッチ 2ノッチ （90°-2） （90°-2） （90°-2） （45°-3） （45°-2） （45°-2） B A A B A A B B T B A ハンドル抜取式 （非照光タイプ） B A ② 操 作 方 式 HC HBC HAC TC TBC TAC 2ノッチ 2ノッチ 2ノッチ 3ノッチ 2ノッチ 2ノッチ （ ノ ッ チ 図 ） （90°-2） （90°-2） （90°-2） （45°-3） （45°-2） （45°-2） 自動復帰押操作式 中央位置で押し込み操作→左右45度に捻回手動操作 （LED照光タイプ） SP →中央に自動復帰→押し込まない位置に自動復帰 自動復帰引操作式 中央位置で引き操作→左右45度に捻回手動操作 （LED照光タイプ） SB →中央に自動復帰→引かない位置に自動復帰 ③ 接 　 点 　 構 　 成 回路番号（組み合わせ形式）　※標準展開図 A84～86ページ参照 ④ ＬＥＤ表示部の回路 0：LED表示機能なし　1：標準仕様（独立回路方式）　2：Nコモン仕様　3：Pコモン仕様　※LED回路図 A86ページ参照 No.④⑤は LED照光タイプのみ ⑤ ＬＥＤ表示部の電源電圧 0：LED表示機能なし　3：DC100/110V　4：DC125V ご指示ください ⑥ ハ ン ド ル 形 状 S：ツマミ形　P：ステッキ形（SP自動復帰押操作式には取付できません）　D：キク形 ※アクセサリー項 A87ページ参照 ⑦ ハ ン ド ル 色 B：黒色 ⑧ フ ラ ン ジ 形 状 Y：角形　Z：丸形 ⑨ 銘 板 文 字 銘板番号　※文字内容 A87ページ参照 1：B位置　2：A位置　3：T位置　4：B及びA位置　5：B及びT位置　6：A及びT位置　7：B及びA及びT位置 ⑩ ハンドル抜き位置 No.⑩⑪は ※位置記号は上記のノッチ図参照（②操作方式・ハンドル抜取式） ハンドル 抜取式のみ ⑪ ハンドルキー種類 ハンドルキー番号 ※組み合わせ図 A82ページ参照 ご指示ください ⑫ 接 点 仕 様 無記入：シングル接点　WS：ダブルブリッジ接点（銀接点仕様）　WG：ダブルブリッジ接点（金接点仕様） A81

SWITCH A 　 制 外形図 御 用 FH-□形　（手動切替式、非照光タイプ） 開 ※ステッキ形ハンドルは取付できません。 閉 スイッチ部側板 フランジ 器 端子部 スイッチ接点部 スイッチ機構部 ハンドル ＜パネル取付孔＞ 2-φ4.5 φ16 7.5 27 ±0.2 16.7 L（99.7） 44.7 55 端子ねじ（M3.5X8） 11 端子カバー 17 31.7 B 6 10 9 5 端子部脱着用ねじ 　 2 1 表 示 灯 4 3 ・ 表 8 12 11 7 ハンドル（キク形） 37 示 7.8 9 器 38 5 ハンドル固定用ねじ t=1.6～3.2（取付パネル） 銘板固定用ねじ ユニット数 1 2 3 L(mm) 77.7 88.7 99.7 FH-□C形　（ハンドル抜取式、非照光タイプ） スイッチ部側板 フランジ 端子部 スイッチ接点部 スイッチ機構部 ハンドル ＜パネル取付孔＞ 2-φ4.5 C φ16 　 接 27 ±0.2 続 7.5 16.7 機 L（99.7） 器 44.7 55 端子ねじ（M3.5X8） 11 17 31.7 端子カバー 6 10 9 5 端子部脱着用ねじ 2 1 4 3 8 12 11 7 ハンドル（キク形） 37 7.8 9 38 ハンドル固定用ねじ 5 ハンドル抜取り時 t=1.6～3.2（取付パネル） 銘板固定用ねじ Ｄ 　 ● ハンドルキー組み合わせ(キーシャフト) 電 (スイッチ本体側正面から見て) 子 ハンドルキーの キー番号 1 2 3 4 応 用 ハンドルキーの シャフト形状 機 器 本体のキー穴 ユニット数 1 2 3 L(mm) 77.7 88.7 99.7 ※キーシャフト (キー穴 ) には、ハンドル抜き位置の都合上、ロールピン (ピン穴 ) の加工が施されます。 A82 54 54 35.8 35.8 13 13 18.5 18.5 37 9 37 9

カムスイッチ FH形 外形図 FH-SP形（自動復帰押操作式、LED照光タイプ） ※ステッキ形ハンドルは取付できません。 スイッチ部側板 フランジ ＜パネル取付穴＞ 端子部 スイッチ接点部 スイッチ機構部 LED回路部 ハンドル 32 ±0.2 2-φ4.5 φ16 7.5 27±0.2 16.7 L（116.7） LEDフランジ（取外した上でLED交換） 端子ねじ（M3.5X8） 44.7 72 端子部 22 30 15 29.7 脱着用ねじ 端子カバー 緑色（G）LED表示 18 赤色（R）LED表示 LED部 4（操作距離） 6 10 9 5 2 1 切 入 4 3 ハンドル（ツマミ形） 8 12 11 7 ハンドル固定用ねじ 37 7.8 9 銘板固定用ねじ 38 5 t=1.6～3.2（取付パネル） ユニット数 1 2 L(mm) 105.7 116.7 FH-SB形（自動復帰引操作式、LED照光タイプ） スイッチ部側板 フランジ ＜パネル取付穴＞ 端子部 スイッチ接点部 スイッチ機構部 LED回路部 ハンドル 32 ±0.2 2-φ4.5 φ16 7.5 27±0.2 16.7 L（116.7） LEDフランジ（取外した上でLED交換） 44.7 72 27.3 端子ねじ（M3.5X8） 18 22 30 15 端子部 端子カバー 緑色（G）LED表示 赤色（R）LED表示 脱着用ねじ LED部 6 10 9 5 2 1 切 入 4（操作距離） 4 3 ハンドル固定用ねじ 8 12 11 7 7.8 9 38 ハンドル（ステッキ形） 5 37 t=1.6～3.2（取付パネル） 銘板固定用ねじ ユニット数 1 2 L(mm) 105.7 116.7 A83 54 54 35.8 35.8 13 13 19 ±0.2 19 ±0.2 16 23 ±0.2 16 ±0.2 33 23 18.5 9 46 18.5 9 46

SWITCH A 　 制 標準展開図 御 用 開 （ご注意） 非照光タイプの場合は6接点（12端子）、LED照光タイプの場合は4接点（8端子）以下になります。 閉 その他の接点仕様をご検討の際はお問い合わせください。 器 ■2段切替式 B A A B B A B A B A H HB HA TB TA HC HBC HAC TBC TAC 2ノッチ 2ノッチ 2ノッチ 2ノッチ 2ノッチ （90°-2） （90°-2） （90°-2） （45°-2） （45°-2） ●2接点（1ユニット) 手配形式 1001 1002 1003 接 点 表 記 2A 2B 1B1A B 　 接 点 構 成 表 B A B A B A 示 灯 ・ 表 示 器 ●4接点（2ユニット) 手配形式 2001 2002 2003 2004 2005 2006 接 点 表 記 4A 4B 1B3 A 3B1A 2B2A 1B1A1BL1AL 接 点 構 成 B A B A B A B A B A B A 手配形式 2007 2008 2101 接 点 表 記 2BL2AL 1BL3AL 2AL 2B C 接 点 構 成 　 接 B A B A B A 続 機 器 ●6接点（3ユニット) 手配形式 3001 3002 3003 3004 3005 接 点 表 記 6A 6B 3B3A 1B5A 2B4A 接 点 構 成 B A B A B A B A B A 手配形式 3006 3007 3008 3009 Ｄ 接 点 表 記 　 　 4B2A 5B1A 2BL4AL 3BL 3AL 電 子 応 接 点 構 成 用 機 B A B A B A B A 器 A84

カムスイッチ FH形 標準展開図 A B T ■3段切替式 T TC ●2接点（1ユニット) 3ノッチ （45°-3） 手配形式 1001 1002 1003 1004 1101 接 点 表 記 1A1T 1B1A 1B1T 1BA1AT 1AT1T 接 点 構 成 B A T B A T B A T B A T B A T ●4接点（2ユニット) 手配形式 2001 2002 2003 2004 2005 接 点 表 記 2A2T 2B2A 1B1A2T 1B2A1T 2B2T 接 点 構 成 B A T B A T B A T B A T B A T 手配形式 2006 2007 2008 2009 2010 接 点 表 記 2B1A1T 3B1T 1B1A1T1BA 1A1T2AT 1BL1AL2TL 接 点 構 成 B A T B A T B A T B A T B A T 手配形式 2101 2102 2103 接 点 表 記 2（1T1B） 1B1T1BA1AT 2BA2AT 接 点 構 成 B A T B A T B A T ●6接点（3ユニット) 手配形式 3001 3002 3003 3004 3005 接 点 表 記 2A4T 1B1A4T 1B3A2T 1B4A1T 2B2A2T 接 点 構 成 B A T B A T B A T B A T B A T 手配形式 3006 3007 3008 3009 3010 接 点 表 記 2B4T 2B4A 2B1A3T 3B3 A 3B 3T 接 点 構 成 B A T B A T B A T B A T B A T 手配形式 3011 3012 3101 3102 接 点 表 記 2A2T2AT 2BL2AL2TL 2（1T1A1B） 2B1A1T1 BA1AT 接 点 構 成 B A T B A T B A T B A T A85

SWITCH A 　 制 御 用 開 ■自動復帰式 閉 SP 器 SB ●2接点（1ユニット) 手配形式 1001 1002 1003 1004 1005 1101 接 点 表 記 1C1A 1B1A 1M1N 1N1B 1N1A 1A1B 接 点 構 成 B C A B C A B C A B C A B C A B C A ●4接点（2ユニット) B 　 手配形式 2001 2002 2003 2004 2005 2006 表 接 点 表 記 1C1B 2A 2C1B1A 2B2A 1N1B2A 1N1C1B1A 1M1N1B1A 示 灯 ・ 接 点 構 成 表 示 B C A B C A B C A B C A B C A B C A 器 手配形式 2007 2008 2009 2010 2011 2101 接 点 表 記 1M1N 2A 2N1B1A 2N2B 2N2A 2M2N 2（1A1B） 接 点 構 成 B C A B C A B C A B C A B C A B C A ※２接点直列仕様 C LED回路図 　 接 続 標準仕様（独立回路方式） Nコモン仕様 Pコモン仕様 機 器 端子番号 G（緑） 端子番号 端子番号 G（緑） 端子番号 端子番号 G（緑） 端子番号 P N P N P N 11 12 11 12 11 12 R（赤） R（赤） R（赤） P N P N P N 9 10 9 10 9 10 Ｄ 　 電 子 応 用 機 器 A86

カムスイッチ FH形 アクセサリー ハンドル ハンドルカバー（別売） 57.4 57.4 51 35 42 35 42 FH-HD-S-B FH-HD-P-B FH-HD-D-B FH-HCV-A FH-HCV-B (ツマミ形) (ステッキ形) (キク形) ※FH-SP形には 取付できません。 フランジ LEDフランジセット FH-FL-Y-B-SET FH-FL-Z-B-SET FH-FL-LED-B-SET (角形用) (丸形用) LED交換球 LED取外し工具 ハンドル取外し工具 FH-LED-R FH-LED-G FH-LED-Q FH-HD-Q 銘板 銘板番号 文字内容 000 無地 （2ノッチ用） 201 切 入 202 外 付 203 手動 自動 204 開 閉 Y:角形 Z:丸角 205 停止 運転 FH-NP-Y Z □□□ （3ノッチ用） 銘板番号 301 切 自動 手動 302 閉 停止 開 ※その他の文字内容をご検討の際はお問い合わせください。 A87

SWITCH A 　 制 取り扱い方法 御 用 開 （１）パネルへの取り付け方法について 閉 スイッチのパネルへの取り付けは以下の手順に沿って行ってください。 器 （取り外しは取り付け手順の逆となります） ①取り付けパネルを介して裏面より ②フランジをパネル表面、上側より ③アルミ銘板をスイッチ本体側フラ ④ハンドルをシャフトに通した後、ハ スイッチ本体、表面よりスイッチ 斜めにスライドさせながら取り付 ンジの内溝に引っ掛けた後、正面 ンドル下側より付属のナベねじ 本体側フランジを付属のサラね けます。（LED表示の場合） より付属のタッピンねじ（M2×4） （M3×6）にて固定します。 じ（M4×10）にて固定します。 にて固定します。 B 　 表 （２）端子部の脱着について 示 灯 スイッチ本体においては端子部の脱着が可能です。以下の手順に沿って行ってください。 ・ （取り付けは取り外し手順の逆となります） 表 示 器 ①スイッチ裏面の中央のねじをマイ ②後方に軽く引っ張ることで取り外 ナスドライバーで緩めます。 すことができます。 　（取り付け時の固定用ねじ適正 締付けトルクは0.5N・mになり ます） （３）LED素子の交換について C LED素子の交換は以下の手順に沿って行ってください。交換の際は専用工具（FH-LED-Q）をご使用ください。 　 接 続 機 器 ①LED側フランジをパネル表面、上 ②交換前のLEDを専用工具で軽く ③交換用のLEDを専用工具で軽く ④LED側のフランジをパネル表面、 側に斜めにスライドさせながら摘 摘み、手前へ引き抜きます。 摘み、スイッチ内のソケットに差 上側より斜めにスライドさせなが み上げます。 込みます。 ら取り付けます。 （ご注意）製品の取り付け･取り外し、端子部の脱着、LED素子の交換の際は無通電状態にて行ってください。 Ｄ 　 電 子 応 用 機 器 A88
