太陽光発電システム施工用配線ソリューション

太陽光発電所向け 配線ソリューション Industrial Electrical Infrastructure www.panduit.co.jp

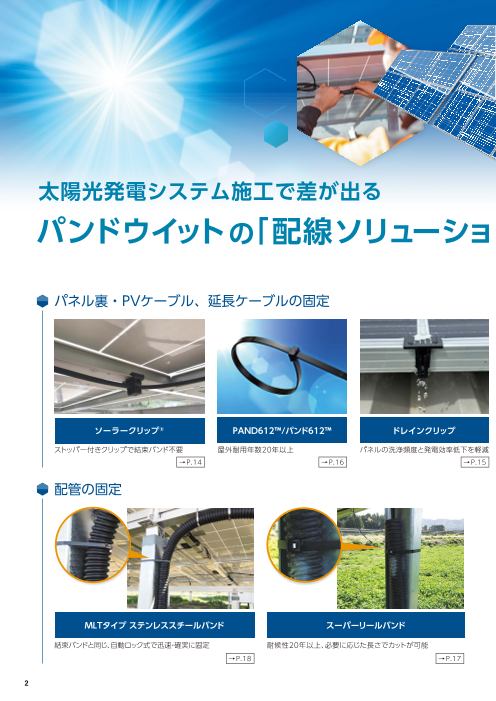

太陽光発電システム施工で差が出る パンドウイットの「配線ソリューション」 パネル裏・PVケーブル、延長ケーブルの固定 架台周辺の表示 ハンドホール内の ケーブル表示 ソーラークリップ® PAND612™/パンド612™ ドレインクリップ 銘板ラベル マーカープレート ストッパー付きクリップで結束バンド不要 屋外耐用年数20年以上 パネルの洗浄頻度と発電効率低下を軽減 屋外で20年以上の耐久性（専用プリンタ& レジンにて印刷により15年以上の耐候性 →P.14 →P.16 →P.15 レジンリボン使用） →P.9 →P.9 配管の固定 接続箱・PCS周辺 回転ラベル ケーブルが密集する箇所でのケーブル表示に最適、 ケーブル取付後に自由に回転・移動 →P.10 MLTタイプ ステンレススチールバンド スーパーリールバンド 銘板ラベル アルミ端子 結束バンドと同じ、自動ロック式で迅速・確実に固定 耐候性20年以上、必要に応じた長さでカットが可能 屋外で20年以上の耐久性（専用プリンタ& セルフラミネート アルミ配線をサポート →P.18 →P.17 レジンリボン使用） →P.9 後付け出来るケーブル表示ラベル →P.11～12 →P.4～5 2

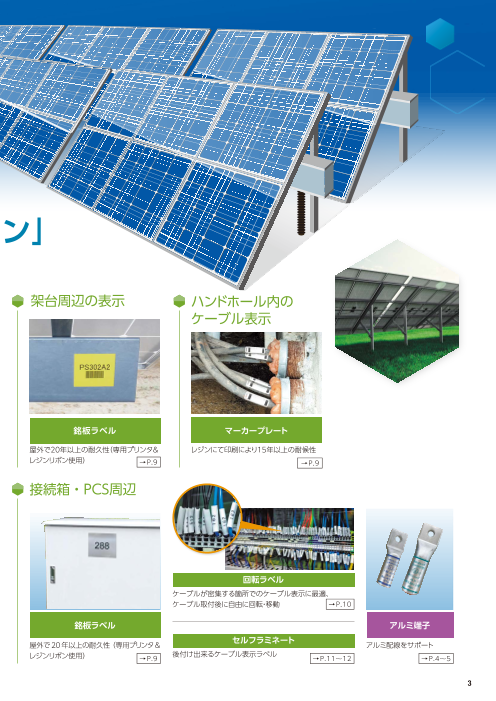

太陽光発電システム施工で差が出る パンドウイットの「配線ソリューション」 パネル裏・PVケーブル、延長ケーブルの固定 架台周辺の表示 ハンドホール内の ケーブル表示 ソーラークリップ® PAND612™/パンド612™ ドレインクリップ 銘板ラベル マーカープレート ストッパー付きクリップで結束バンド不要 屋外耐用年数20年以上 パネルの洗浄頻度と発電効率低下を軽減 屋外で20年以上の耐久性（専用プリンタ& レジンにて印刷により15年以上の耐候性 →P.14 →P.16 →P.15 レジンリボン使用） →P.9 →P.9 配管の固定 接続箱・PCS周辺 回転ラベル ケーブルが密集する箇所でのケーブル表示に最適、 ケーブル取付後に自由に回転・移動 →P.10 MLTタイプ ステンレススチールバンド スーパーリールバンド 銘板ラベル アルミ端子 結束バンドと同じ、自動ロック式で迅速・確実に固定 耐候性20年以上、必要に応じた長さでカットが可能 屋外で20年以上の耐久性（専用プリンタ& セルフラミネート アルミ配線をサポート →P.18 →P.17 レジンリボン使用） →P.9 後付け出来るケーブル表示ラベル →P.11～12 →P.4～5 3

アルミ端子 / バイメタル端子 アルミ端子配線ソリューション 銅電線による配線からアルミ電線による配線へ！ 【JIS C2810】、【JCAAK1001】の要求する接続技術をクリア 安心の端子選定を実現 現場でのトラブル 回避を実現 アルミ配線の信頼性 アルミ配線の作業性 ケーブルサイズに対応した 一目でわかる端子（識別色）と 銅材料に対し約1/3の価格維持！ 銅電線（同サイズ）に対し50％以上の軽量化 わかりやすい型番構成 ダイス（工具）の色統一 世界的に広がる生産地増加による安定供給 柔軟性も向上され作業効率の大幅な改善！ アルミ端子 住電HSTケーブル株式会社製アルミケーブル（600V AL-CVT）との接続試 験実施済み 西日本電線株式会社製アルミケーブル（600V AL-CVT）との接続試験実施 済み 古河電工メタルケーブル株式会社製アルミケーブル（600V AL-CVT）との 接続試験実施済み A B T 寸法（mm） 圧縮工具 圧着工具 電線 電線 CT-2920/ 部品番号 サイズ ストリップ長 適用 CT-2931 / STBT CT-2940 / STBT CT-3980/BT CCPBT 梱包数 （mm2） （mm） ボルト A B T UA12ID （箱） ±3.0 MIN ±0.5 （専用ダイス） ダイス型番 色/番号 圧縮回数 圧着回数 LAAM38U-M8-70 M8 38 30 ～ 35 66.8 25.4 4.3 CD-920-1/0 ピンク/P42（348） 70 LAAM38U-M10-70 M10 LAAM60B-M8-L M8 60 40 ～ 45 81.8 31.8 5.8 CD-920-3/0 茶褐/P50（296） 50 LAAM60B-M10-L 2回 1回 M10 1回 LAAM100U-M10-30 100 50 ～ 55 90.4 38.1 7.9 CD-920-300 白/P66（298） 30 LAAM150U-M12-X 150 65 ～ 70 101.6 57.2 8.6 CD-920-400 青/P76（470） 10 M12 LAAM200B-M12-15 200 70 ～ 75 108.7 57.2 9.7 CD-920-500 茶/P87（299） 15 LAAM250U-M16-6 250 90 ～ 95 139.7 76.2 11.4 CD-920-500A ピンク/P99（300） 6 LAAM325U-M16-5 325 95 ～ 100 M16 137.9 76.2 12.7 CD-920-750 黒/P106（473） 4回 ー 2回 5 LAAM400B-M16-E 400 100 ～ 105 165.1 85.9 13.2 ― 黄/（936）＊ ー 20 ●CT-2931/STBTは38 ～ 325mm2まで対応 ●CT-2940/STBTは400mm2専用工具/交換アダプタ（CD-940-DA）を使用頂き38 ～ 325mm2への対応可能 ＊Burndy社のダイス番号になりCT-2931/STBTで施工が可能 ●推奨圧縮工具：マクセルイズミ社製（S7G-M250R、ヘッド：200AT-410）、西田製作所社製（NC-EAC325、専用ダイス） ●推奨圧着工具：ミルウォーキーツール社製:キット vM18 HDC-202C LR JPは60 ～ 400mm2まで対応。325mm2と400mm2は圧着２回 4

2つ穴アルミ端子 W S P 寸法（mm） 圧縮工具 圧着工具 電線 電線 CT-2920/ 部品番号 サイズ ストリップ長 適用 CT-2931 / STBT CCPBT 梱包数 （mm2） （mm） ボルト P S W CT-2940 / STBT CT-3980/BT UA12ID （箱） （専用ダイス） ダイス型番 色/番号 圧縮回数 圧着回数 LAB1/0-12-30 60 40 ～ 45 82.5 22.3 CD-920-3/0 黄褐/P50 30 LAB4/0-12-ER 100 50 ～ 55 85.8 30.2 CD-920-300 白/P66 20 2回 1回 注釈（※） 150 1回 LAB350-12-XR 200 70 ～ 75 M12 44.45 38.6 CD-920-500 茶/P87 10 90.4 LAB500-12-24R 250 90 ～ 95 44.1 CD-920-500A ピンク/P99 LAB600-12-24F 325 95 ～ 100 43.9 CD-920-750 黒/P106 4回 ー 2回 24 92.2 LAB750-12-24R 400 100 ～ 105 44.1 CD-940-750A 赤/P125 ー ●CT-2931/STBTは60 ～ 325mm2まで対応。400mm2は除く ●CT-2940/STBTは400mm2対応工具/変換アダプタ（CD-940-920A）を使用することで60 ～ 325mm2にも対応可能 ●推奨圧縮工具：マクセルイズミ社製（S7G-M250R、ヘッド：200AT-410）、西田製作所社製（NC-EAC325、専用ダイス） ●推奨圧着工具：ミルウォーキーツール社製:キット vM18 HDC-202C LR JPは60 ～ 400mm2まで対応。325mm2と400mm2は圧着２回 注釈（※）：150mm2の２つ穴アルミ端子に関しては弊社営業までお問い合わせ下さい。 スプライス A D E 寸法（mm） 圧縮工具 圧着工具 電線 電線 CT-2920/ 部品番号 サイズ ストリップ長 CT-2931 / STBT D E CT-2940 / STBT CT-3980/BT CCPBT 梱包数 （mm2） （mm） A UA12ID （箱） ±2.0 ±0.25 ±0.25 （専用ダイス） ダイス型番 色/番号 圧縮回数 圧着回数 SA2/0-L 60 35 ～ 40 58.6 17.5 11.1 CD-920-4/0 紫・黄緑/P54 50 SA4/0-30 100 40 ～ 45 69.0 22.3 13.9 CD-920-300 白/P66 2回 30 2回 SA300-E 150 45 ～ 50 79.2 25.6 16.5 CD-920-400 青/P76 1回 20 SA400-X 200 60 ～ 65 95.2 30.2 19.3 CD-920-600 緑/P94 10 SA500-X 250 60 ～ 65 96.7 33.5 21.3 CD-920-500A ピンク/P99 10 4回 SA600-8 325 65 ～ 70 104.6 36.5 23.3 CD-920-750 黒/P106 ー 2回 8 SA750-6 400 70 ～ 75 117.3 40.3 26.1 CD-940-750A 赤/P125 ー 6 ●圧着回数は片側の圧着回数を記載（左右の圧着が必要となります。） ●CT-2931/STBTは38 ～ 325mm2まで対応 ●CT-2940/STBTは400mm2専用工具/交換アダプタ（CD-940-DA）を使用することで38 ～ 325mm2への対応可能 ●推奨圧縮工具：マクセルイズミ社製（S7G-M250R、ヘッド：200AT-410）、西田製作所社製（NC-EAC325、専用ダイス） ●推奨圧着工具：ミルウォーキーツール社製:キット vM18 HDC-202C LR JPは60 ～ 400mm2まで対応。325mm2と400mm2は圧着２回 5

アルミ端子 / バイメタル端子 バイメタル端子配線ソリューション 日本国内の接続基準にも対応！ 【JIS C2810】、【JCAAK1001】の要求する接続技術をクリア バイメタル端子 摩擦溶接技術による高い信頼性、軽量化の実現!! 38mm2 ～ 400mm2の８サイズをラインナップ 圧縮接合にて電気抵抗を下げるとともに、空気や水分を遮断し、表面の酸化 物の発生を防ぐ酸化防止剤を添加 一般的な銅板を使用する接続機器へ異種金属接触腐食の心配を解決 銅線と比較し安定し、低価格を維持するアルミ電線を使用可能 アルミ導体圧縮部と銅の丸端子部で構成されているので従来設備への接続が 容易 W A B O.D. T 圧縮工具 圧着工具 電線 寸法（mm） CT-2931 / STBT CT-3980/BT 部品番号 サイズ 適用 CT-2940 / STBT CT-2920/CCPBT 梱包数 （mm2） ボルト （箱） 電線ストリップ長 （mm） O.D A B W T ダイス型番 色/番号 圧縮回数 圧着回数 BML2-38-8 M8 38 50 ～ 55 16.0 90.0 45.0 24.0 4.0 CD-920-3/0 ORN/TN： 橙/黄褐/P50 100 BML2-38-12 M12 BML2-60-8 M8 BML2-60-10 60 M10 70 BML2-60-12 M12 55 ～ 60 20.0 95.0 47.0 24.0 4.5 CD-920-250 YEL/RB： 黄/ルビー /P62 2 1 BML2-100-10 M10 100 70 BML2-100-12 M12 BML2-150-10 M10 150 75 ～ 80 25.0 120.0 62.0 30.0 5.5 CD-920-400 BL：青/P76 30 BML2-150-12 M12 BML2-200-12 200 M12 75 ～ 80 32.0 133.0 65.0 35.0 6.2 CD-920-500A PN：ピンク/P99 24 BML2-250-12 250 M12 80 ～ 85 32.0 133.0 65.0 35.0 6.2 CD-920-500A PN：ピンク/P99 24 BML2-325-12 M12 2 325 90 ～ 95 34.0 145.0 72.0 36.0 6.7 CD-920-750 BK：黒/P106 4 16 BML2-325-16 M16 BML2-400-16 400 M16 100 ～ 105 42.0 170.0 87.0 40.0 7.5 CD-940-800A GY：グレー /P140 ― 12 STRONGHOLD 自己融着テープ 絶縁端末処理にお勧め ST2242-150-15BK ST43-075-66BK 製品名 部品番号 材質 色 ロールサイズ（幅×厚み×長さ） 電圧 使用温度範囲 耐湿性 耐UV性 梱包数 ラバースプライシング 自己融着テープ ST2242-150- エチレン （剥離ライナー無し） 15BK プロピレンゴム 黒 38mm×0.76mm×4.6m 600V ～ 69KV Max90℃ ○ ○ 35 Professionalタイプ・ 絶縁ビニールテープ ST43-075-66BK ポリ塩化ビニル 黒 19.1mm×0.18mm×20m 600Vまで Max105℃ ○ ○ 20 6

バイメタルスプライス アルミと銅を繋ぐ 直線接続 太陽光の盗難復旧工事に大活躍！！ 38mm2～ 325mm2の 7サイズをラインナップ 圧縮接合にて電気抵抗を下げるとともに、空気や水分を遮断し、表面の酸化 物の発生を防ぐ酸化防止剤を添加 優れた電気特性、接着性、耐湿性、耐薬品性の自己融着マスチックテープを 屋外環境でのスプライスの絶縁・水シーリング対応に推奨 アルミ胴体側 銅胴体側 CT-2920/ CT-2920/ 電線サイズ 部品番号 （mm2） 寸法（mm） CT-3980/BT CCPBT UA12ID 寸法（mm） CT-3980/BT CCPBT UA12ID 梱包数 アルミ/銅 （専用ダイス） （専用ダイス） （箱） 電線 ストリップ長 全長 圧着回数 電線 ストリップ長 全長 圧着回数 BMS3-38/22 38/22 45.0 40.0 35.0 30.0 100 BMS3-60/38 60/38 55.0 46.0 50.0 38.0 70 BMS3-100/60 100/60 60.0 50.0 1 50.0 40.0 1 70 1 1 BMS3-150/100 150/100 65.0 55.0 50.0 44.0 30 BMS3-200/150 200/150 65.0 58.0 55.0 46.0 24 BMS3-250/150 250/150 70.0 60.0 55.0 46.0 24 ー ー BMS3-325/200 325/200 75.0 65.0 2 65.0 54.0 2 16 7

アルミ端子 / バイメタル端子 アルミ端子/バイメタル端子工具 部品番号 仕様 セット内容 電動油圧式工具 ● 圧縮力：12トン ● マキタ製3.0Ah容量リチウムイオン ● 圧縮サイクル：8-9秒 ● 18V交換用バッテリー：BL1830（2個） ● 60～325mm2の端子サイズ ● マキタ製120V充電バッテリー充電器：DC18RC（1個） まで対応 ● 耐久性プラスチックキャリングケース（標準ショルダーストラップ） ● 長さ：42.8cm ● 高さ：32.4cm ● 幅：7.5cm CT-2931/STBT ● 重さ：7.2kg ● バッテリー充電時間：40分 ● デジタル画面搭載 ● CD-920専用ダイは別売 電動油圧式工具 ● 圧縮力：15トン ● マキタ製3.0Ah容量リチウムイオン ● 圧縮サイクル：10-12秒 ● 18V交換用バッテリー：BL1830（2個） ● 60～400mm2の端子サイズ ● マキタ製120V充電バッテリー充電器：DC18RC（1個） まで対応 ● 耐久性プラスチックキャリングケース（標準ショルダーストラップ） ● 長さ：49.6cm ● 高さ：33.1cm ● 幅：7.4cm CT-2940/STBT ● 重さ：８kg ● バッテリー充電時間：60分 ● デジタル画面搭載 ● CD-920専用ダイは別売 大型 アダプタ ● CD-920への変換アダプタ ● CT-2940/STBTに取り付 けて、325mm2サイズ以下 のアルミ端子のダイス取り付 けが可能 CD-940-DA 油圧式圧着工具 ● 圧着力：6.7トン ● マキタ製3.0Ah容量リチウムイオン ● 圧着サイクル：10秒 ● 18V交換用バッテリー：BL1830（2個） ● 38～200mm2の端子サイズ ● マキタ製120V充電バッテリー充電器：DC18RC（1個） まで対応 ● 耐久性プラスチックキャリングケース ● 長さ：41.4cm ● 高さ：12.5cm ● 幅：7.6cm CT-3980/BT ● 重さ：2.7kg ● バッテリー充電時間：60分 ● デジタル画面搭載 小型 油圧式圧着工具 ● 圧着力：12トン ● マキタ製3.0Ah容量リチウムイオン ● 圧着サイクル：10秒 ● 18V交換用バッテリー：BL1830（2個） ● 38～325mm2の端子サイズ ● マキタ製120V充電バッテリー充電器：DC18RC（1個） まで対応 ● 耐久性プラスチックキャリングケース ● 長さ：44.3cm ● 高さ：33.7cm ● 幅：7.6cm CT-2920/CCPBT ● 重さ：6.5kg ● バッテリー充電時間60分 ● デジタル画面搭載 ＊専用ダイスはUA12ID（別売） 8

ラベル関連製品 銘板ラベル 20年以上の屋外耐用 強力粘着で剥がれにくい 必要な時に高速印刷（熱転写プリンタ使用） A B 100℃ －40℃ DP4300M 熱転写プリンタ用 使用温度範囲 熱転写 ラベルサイズ（mm） 部品番号 色 列数 ロールコア ラベル数 A B （枚/ロール） C200X100AMT シルバー 500 50.8 25.4 C200X100APT 白 500 C300X250AMT シルバー 500 76.2 63.5 1 3インチ C300X250APT 白 500 C400X100AMT シルバー 500 101.6 25.4 C400X100APT 白 500 上記以外にも各種サイズ・色を豊富に取り揃えております。お問い合わせ下さい。 マーカープレート 太径のケーブル表示に最適 屋外で15年以上の優れた耐候性、耐薬品性 材質：ポリオレフィン/ポリエステル 取付方法A 取付方法B 幅 長さ 105℃ DP4300M 熱転写プリンタ用 印字部幅 －50℃ 使用温度範囲 熱転写 推奨使用結束バンド幅（mm） ラベルサイズ（mm） 部品番号 色 列数 ロールコア マーカー数 梱包数 取付方法A 取付方法B 幅 長さ 印字部幅 （mm） （枚/ロール） （ロール） M200X050ACT 青 M200X050Y6T 3.7 3.7 黄 50.8 12.7 27.3 M200X050Y7T 白 M200X100ACT 青 M200X100Y6T 4.8 12.7 黄 50.8 25.4 20.3 M200X100Y7T 白 M300X050ACT 青 M300X050AIT 赤 1 76.2 （3インチ） 500 1 3.7 3.7 76.2 12.7 52.7 M300X050Y6T 黄 M300X050Y7T 白 M300X100ACT 青 M300X100AGT 橙 M300X100AIT 4.7 12.7 赤 76.2 25.4 45.7 M300X100Y6T 黄 M300X100Y7T 白 DP4300Mプリンタでラベル作成の際は専用レジンリボンをご使用下さい。 長期使用においてマーカープレートの一部脱色の可能性があります。 9 ～ ～

ラベル関連製品 回転ラベル 幅 アンカー部 取り付け後にラベルの回転と 印字部 スライドが可能 印字部 長さ 両端加工済みケーブルに 長さ 取り付け可能 材質：ポリマーフィルム 取り付け方法 1 2 3 4 5 ラベル中央部の非粘着部を持 ラベル最上部の粘着部（アン ラベルをケーブルに沿って巻 巻き付け後、巻き付けた方向 ラベルは回転、スライドさせ ち台紙からラベルを剥がす。 カー）をケーブルに貼り付け き付ける。 にラベ ル を 回 転 さ せ、アン ることが可能で、ラベル取り る。その際、ケーブルに対し カー部とラベルが分離する。 付け後、アンカー部を取り外 てまっすぐにラベルを取り付 す。 ける。 107℃ －54℃ レーザープリンタ用 使用温度範囲 レーザー 部品番号 推奨使用ケーブルサイズ ラベルサイズ（ mm） 1シートあたり ラベル数 （φmm） 色 幅 長さ 印字部長さ ラベル数 （枚/梱包） R100X075X1J 3.0 ～ 4.1 19.1 6.4 42 2,500 R100X125X1J 4.1 ～ 5.6 31.8 9.7 30 2,500 R100X150X1J 5.6 ～ 7.1 白 25.4 38.1 12.7 24 1,000 R100X225X1J 7.1 ～ 9.9 57.2 19.1 18 1,000 R100X400X1J 9.9 ～ 24.1 101.6 25.4 12 1,000 DP4300M 熱転写プリンタ用 66℃ 部品番号 推奨使用ケーブルサイズ ラベルサイズ（ mm） 列数 ロールコア ラベル数 －40℃ （φmm） 色 幅 長さ 印字部長さ （枚/ロール） 使用温度範囲 熱転写 R100X075V1T 3.0 ～ 4.1 白 31.8 6.4 R100X125V1T 4.1 ～ 5.6 白 44.5 9.7 R100X150V1T 白 幅 アンカー部 R100X150V2T 青 R100X150V3T 5.6 ～ 7.1 緑 50.8 12.7 印字部 R100X150V7T 赤 印字部 2,500 長さ R100X150V8T 黄 25.4 4 3インチ 長さ R100X225V1T 白 R100X225V2T 青 R100X225V3T 7.1 ～ 9.9 緑 69.9 19.1 R100X225V7T 赤 R100X225V8T 黄 R100X400V1T 9.9 ～ 24.1 白 114.3 25.4 1,000 実際の梱包数はラベル数と同数、もしくは若干多めになっています。 10 ～ ～

セルフラミネートラベル 印字部分を透明なラミネートで巻き込み、 汚れや摩擦などによる印字の消滅を防止 材質：ポリエステル 幅 印字部 長さ 印字部分 ( 白 ) 長さ 巻き付け部分 ( 透明 ) 107℃ －54℃ レーザープリンタ用 使用温度範囲 （白のみ） レーザー 部品番号 推奨使用ケーブルサイズ ラベルサイズ（mm） ラベル数 ラベル数 （φmm） 色 幅 長さ 印字部長さ （1シート） （枚/梱包） S100X075YAJ 2.0～4.1 白 19.1 6.4 91 S100X125YAJ 3.0～7.1 白 31.8 9.7 56 S100X150YAJ 白 S100X150YBJ 青 2,500 S100X150YDJ 緑 S100X150YFJ 4.1～8.1 橙 38.1 12.7 42 S100X150YHJ 赤 S100X150YIJ 黄 S100X150YAJ-D 白 25.4 500 S100X225YAJ 白 S100X225YBJ 青 S100X225YDJ 緑 1,000 S100X225YFJ 6.1～12.2 橙 57.2 19.1 32 S100X225YHJ 赤 S100X225YIJ 黄 S100X225YAJ-D 白 500 S100X400YAJ 8.1～24.1 白 101.6 25.4 14 1,000 レーザープリンタ用ラベルをご利用のお客様 実際の使用用途で事前に適否 をご確認下さい。プリンタの 機種によっては、プリントでき ない場合があります。また、設 定、使用されるトナーとの相性 により印字品質に影響が出る 場合があります。 パッチコードの線番表示など ラミネートが印字部分を保護 UTPデュアルケーブルにも対 に最適 応可能 11 ～

ラベル関連製品 セルフラミネートラベル 幅 材質：ビニル 印字部 長さ 長さ 66℃ －40℃ DP4300M 熱転写プリンタ用 使用温度範囲 熱転写 部品番号 推奨使用ケーブルサイズ ラベルサイズ（mm） （φmm） 色 列数 ロールコア ラベル数 幅 長さ 印字部長さ （枚/ロール） S100X075VA1Y 1インチ 2,500 2.0～4.1 19.1 6.4 S100X075VATY 3インチ 5,000 白 S100X125VA1Y 1インチ 2,500 3.0～7.1 31.8 9.7 S100X125VATY 3インチ 5,000 S100X150VA1Y 1インチ 2,500 白 S100X150VATY S100X150VBTY 青 S100X150VDTY 4.1～8.1 緑 38.1 12.7 3インチ 5,000 S100X150VFTY 橙 S100X150VHTY 赤 S100X150VITY 黄 S100X160VATY 6.4 白 46.0 20.3 3インチ 1,000 25.4 4 S100X225VATY 白 S100X225VBTY 青 S100X225VDTY 緑 6.1～12.2 57.2 19.1 3インチ 5,000 S100X225VGTY 紫 S100X225VHTY 赤 S100X225VITY 黄 S100X250VA1Y 1インチ 1,500 8.1～12.1 63.5 S100X250VATY 3インチ 5,000 25.4 S100X400VA1Y 1インチ 1,000 8.1～24.1 白 101.6 S100X400VATY 3インチ 2,500 S100X650VA1Y 1インチ 250 12.2～40.4 165.1 38.1 S100X650VATY 3インチ 1,000 DP4300M 熱転写プリンタ 部品番号 詳細 梱包数 DP4300M 300dpiプリンタ本体、Easy-Mark Plus™ラベル印字ソフト、RMEH4BLイ ンクリボン、電源コード、USBケーブル、プリンタドライバ、クイックマニュアル 1 プリンタ本体、Easy-Mark Plus™ラベル印字ソフト、RMEH4BLインクリボ DP4300M-KIT ン、電源コード、USBケーブル、プリンタドライバ、クイックマニュアル、 1 外部ロールスタンド、S100X150VATY 1ロール、キャリングケース 外部ロールスタンド TDP43ME-RS ・ ロールのコアサイズが76.2mm（ 3インチ）を超える場合、及びラベルロール 1 外径が125.0mmを超える場合に使用 DP4300M 熱転写プリンタ用インクリボン リボンは、レジン、ハイブリッドの２種類のタイプがあります。 ご使用になるラベルの材質に合わせて、適切なリボンをお選び下さい。 部品番号 幅 長さ （mm （m） 色 リボンタイプ 適用ラベル 梱包数 ） （巻） RMEH2BL 63.5 セルフラミネートラベル、回転 1 黒 ハイブリッド ラベル、ビニルクロスラベル、熱 RMEH4BL 108.0 収縮チューブマーカー 1 RMER2BL 63.5 1 黒 RMER4BL 108.0 コンポーネントラベル（ポリイミ 1 ド、ビニルクロス以外）、ノンラ RMER2WH 63.5 91 ミネートラベル、マーカープレー 1 白 ト、ネットワークラベル、銘板ラ RMER4WH 108.0 レジン ベル、旗型ラベル 1 RMER4RD 108.0 赤 1 RMER4BL-A 108.0 黒 高温用マーカープレート 1 RMER4BL-C 108.0 黒 ポリイミド・白用 1 12 ～

TDP43ME/E 熱転写プリンタ 部品番号 詳細 梱包数 300 dpi プリンタ（プリンタ本体、Easy-Mark Plus™ラベル印字ソフト、RMEH4BL TDP43ME/E インクリボン、電源アダブター、電源コード、USBケーブル、プリンタドライバ、 1 クイックマニュアル） TDP43ME/E TDP43ME/E プリンタ本体、Easy-Mark Plus™ラベル印字ソフト、RMEH4BLインク リボン、電源アダプター、電源コード、USBケーブル、ブリンタドライバ、クイックマニュアル、 1 -KITNL 外部ロールスタンド、キャリングケース TDP43ME 外部ロールスタンド -RS ・ロールのコアサイズが76.2mm(3インチ) を超える場合、及びラベルロール外径が 1 125.0mmを超える場合に使用 TDP43ME/E 熱転写プリンタ用インクリボン 部品番号 幅 長さ リボン 梱 （mm）（m） 色 タイプ 適用ラベル 耐久性 印字 包数 品質 （巻） RMER2BL 63.5 1 黒 セルフラミネートラベル、 RMER4BL 108.0 1 紙、ポリイミド以外のコンポーネントラベル、 RMER2WH 63.5 ノンラミネートラベル、マーカープレート、 1 91.0 白 レジン 熱収縮チューブマーカー、銘板ラベル、 ◎ ◎ RMER4WH 108.0 ネットワークラベル、旗型ラベル 1 RMER4RD 108.0 赤 1 RMER4BL-A 108.0 黒 高温用マーカープレート 1 Easy-Mark Pllus™ ラベル印字ソフト 部品番号 詳細 梱包数 EMPLUS-CD Easy-Mark Plus™ラベル印字ソフト、CD-ROM 1 EMPLUS-2GO Easy-Mark Plus™ポータブルラベル印字ソフト*、ラベル印字ソフト、USBフラッシュドライブ 1 *PC本体にはソフトはインストールされませんのでUSBフラッシュドライブを接続する必要があります。 見やすく操作性の良い画面表示 ツールバーでラベル作成に必要なさ まざまな操作を簡単に実施。 編集するラベルの実際のヘッダー、 大きさ、色が表示されるため、印刷 前に作成ラベルのイメージを確認可能。 画像、表組み、バーコードなどさまざまなオブジェクトの自由な配置 ラベル作成例 QRコード作成画面 表組み・ラインの挿入、テキストボックス、バーコード、連番、 画像などの挿入ができ、自由に配置することができます。 QRコードの作成も可能です。 文字間、行間の調整 ツールバーを利用して、簡単に文字間、行間の 調整や、ラベルのサイズに合わせたフォントの 自動調整ができます。 13

結束バンド＆固定具 ソーラークリップR* 全国で発売以来1,000万個以上の実績！ 20年の耐候性 作業性 太陽光パネルの フレームに固定 結束バンド不要で作業効率を大幅に向上、 作業のバラツキもなく均一な仕上りを実現 ２種類のクリップでケーブルをフレームに対して、 交差・平行に配線可能 アルミフレームへの取り付け部が樹脂のため、 異種金属腐食の心配なし 調整可能なストッパー（20〜35mm）付きで、 フレームに確実に固定 ＊ソーラークリップ®はパンドウイットの商標登録です。 アプリケーション事例 パネル内付け、平行タイプ パネル外付け、交差タイプ パネル外付け、平行タイプ ソーラークリップR取付方法 ①本体の組立 ②クリップの取付 ③フレームとの固定 取付および施工比較動画 ストッパーをクリップ本体の挿入口に ①で準備したクリップをソーラーパ 最後にストッパーをしっかりとクリッ 動画はこちら 挿入し、カチカチっというクリック音 ネルのフレームに差し込みます。 プに押し込んで取り付け完了です。 1〜2回分押し込みます。 ソーラークリップR 製品仕様 適性フレーム幅：20〜35mm 適性フレーム厚：1〜3mm 適性可能ケーブル本数：1〜2本 適性可能ケーブル外径：φ6.0〜7.5mm（3.5、5.5SQ適応※） UCCAD-C130 UCCPD-C130 UCCPU-C130 ※ケーブル外径をご確認下さい。 部品番号 詳細 色 材質 梱包数（個） UCCAD-C130 フレーム外付け用アングル（交差）型　ストッパー付き UCCPD-C130 フレーム外付け用パラレル（平行）型　ストッパー付き 100 UCCPU-C130 フレーム内付け用パラレル（平行）型　ストッパー付き 黒 耐候性 ポリアセタール UCCCDL-X130 フレーム外付けタイプ　スペア用ストッパー 10 UCCCUL-X130 フレーム内付けタイプ　スペア用ストッパー ご使用に際しては、実際のアプリケーション及び使用環境に適するか確認の上、採用の判断をお願いします。 冬季や乾燥時には材料が固くなり、ケーブル挿入時にクリップ内部の爪の一部が破損する可能性があります。 14

ドレインクリップ パネル洗浄頻度と 発電効率低下を軽減 20年の耐候性＊ 新設も既設も 取り付け可能 パネル枠に装着することで水をスムーズに排水し、 ホコリやコケの発生による発電効率の低下を軽減 オール樹脂製のため、アルミフレームとの異種金属腐食の心配なし 独自ラチェット構造により、国内で使用されている太陽光パネルの ほぼ全てに対応 工具不要の簡単取り付けで省施工。取り外しもスムーズ ＊推定寿命であり、実際の使用環境での性能を保証するものではありません。 しっ 23.0 35.0 6.5 調整可能範囲 25.0～ 45.0 15.0 製品動画は 13.0 13.8 35.0 こちら 部品番号 適用ソーラーパネル厚 色 材質 梱包数（個） USDC-Q130 25mm ～ 45mm 黒 耐候性 25 USDC-C130 ポリアセタール 100 ドレインクリップ装着なしvs装着あり　６か月経過比較画像 15 かり排水！

結束バンド＆固定具 PAND612™ 耐候性ナイロン612結束バンド ナイロン612製の材質 耐候性寿命20年相当 耐化学薬品性、 塩化亜鉛耐性あり 塩類、炭化水素、塩素化炭化水素、塩基、腐食性物質 小さな目通し力で簡単かつ確実に取り付け可能で （塩化亜鉛、希釈酸）への耐性があり、屋内外の用途に 作業者の疲労を軽減 対応可能 カーブし細くなっている先端デザインで生産性が向上 使用温度範囲は−60〜90℃で屋外使用に最適 ＊これは推定寿命であり、実際の使用環境での性能を保証するものではありません。 B E F A C 材質 材質コード 耐候性ナイロン612（黒） 6120 D φmm） 寸法（mm） 部品番号 梱包数 束線径（ ループ引張強度 （本） N（kg） ULタイプ 推奨工具 最小 最大 A B C D E F PLT1M-C6120 100 22 99 2.5 3.9 4.6 4.3 89（9.1） PLT1M-M6120 1,000 1.1 GTS-E PLT1.5I-C6120 100 35 142 3.6 4.6 6.1 5.2 111（11.3） PLT1.5I-M6120 1,000 PLT2S-C6120 100 48 188 1.2 8.0 PLT2S-M6120 1,000 1.5 PLT2.5S-C6120 100 64 249 PLT2.5S-M6120 1,000 21 4.8 5.6 6.7 222（22.7） GTS-E PLT3S-C6120 100 GTH-E 76 292 1.3 8.6 PLT3S-M6120 1,000 PLT4S-C6120 100 102 368 PLT4S-M6120 1,000 PLT7LH-C6120 100 178 627 8.4 8.8 PLT8LH-C6120 100 4.8 203 701 7.6 1.9 12.2 534（54.5） GTH-E PLT4H-TL6120 250 102 368 7.4 8.6 クリップ型固定具 A マウントを金属パネルの端に挟み込み、 B D 束線を結束バンドで固定可能 E C 寸法（mm） 部品番号 使用結束バンド幅 （mm） 固定方法 使用箇所 材質 梱包数 A B C D E （個） MCMS12-PJ-C 2.3～4.8 22.4 14.2 7.9 5.6 0.6 クリップ 屋内外 亜鉛メッキ鋼 100 エッジクリップ E クリップをパネルの端に A 差し込んで束線を固定 D F B C 取り付け穴寸法 mm） 部品番号 適応束線径 寸法（ 最大パネル厚 （mm） B C D E F (mm) 固定方法 使用箇所 材質 色 梱包数 A （個） HCME06A12-M130 6.1～11.9 15.0 18.3 10.0 4.0 11.0 4.4 1.3 クリップ 屋内外 アセタール 黒 1,000 16

Dura-Ty™ スーパーリールバンド スーパーリールバンド やわらかく頑丈 自由な長さで切断 屋外で20年＊ B A F 断面 C E 断面 0.6Ｒ D リールストラップ寸法 断面 ヘッド寸法 材質 材質コード 耐候性ポリアセタール（黒） 0 標準タイプ ストラップ長さ ヘッド寸法（mm） 部品番号 ループ引張強度 梱包数 長さA（m） 幅B（mm） 高さC（mm） 長さD 幅E 高さF N（kg） 推奨工具 最小 小箱 リールストラップ DTREH-LR0 15.2 12.7 1.5 ― ― ― 1,112(113.5) GS4EH-E ST3EH 1巻 20巻 ヘッド DTHEH-Q0 ― ― ― 20.6 18.2 12.4 ― ― 25個 500個 スリムタイプ ストラップ長さ ヘッド寸法（mm） 部品番号 ループ引張強度 N（kg） 推奨工具 梱包数 長さA（m） 幅B（mm） 高さC（mm） 長さD 幅E 高さF DTRH-LR0 15.2 リールストラップ 8.4 1.6 ― ― ― 890（90.8） GS4EH-E ST3EH 1巻 DTRH-100R0 100 ヘッド DTHH-Q0 ― ― ― 20.9 14.1 10.0 ― ― 25個 方形ダクトやケーブルラックに結束する場合は、締め過ぎにご注意下さい。 過度な締め付けは、ストラップ部分の破断原因となる可能性があります。 ＊一定の条件下における耐候性試験結果に基づくデータであり、実際の使用環境での性能を保証するものではありません。 使用環境の様々な条件によって、製品寿命は大きく変化します。 結束工具《手動タイプ》 結束工具《締め付け強度設定タイプ》 破断が発生する可能性があるので、締め付け過ぎに注意して下さい。 部品番号 詳細 梱包数（台） 部品番号 詳細 梱包数（台） スーパーリールバンド及び スーパーリールバンド及び ST3EH PLT450～PLT550の幅の結束バンドに使用 1 GS4EH-E PLT450～PLT550の幅の結束バンドに使用 1 重量：255ｇ 重量：435ｇ スーパーリールバンド使用例 電設工事 通信建設工事 （縦幹線工事） 太陽光発電システムの 鉄道関連工事 電力（電柱）・ （地上配線工事） 電灯工事 幹線や配管のほう縛に最適 17

ステンレススチールバンド MLTタイプ ステンレススチールバンド Pan-Steel™ MLT（自動ロック式）ステンレススチールバンド 自動ロック式ヘッド構造で 専用工具で 迅速、確実に固定 長期間固定 安全性を確保 F 超耐久 E B C D A 自動ロック式ヘッドの構造 ＊特許取得済 ステンレス材料 AISI304ステンレス鋼 最高連続使用温度 538℃ 最低連続使用温度 －60℃ 耐紫外線性 極めて優秀 寸法（mm） 部品番号 最大束線径 ループ引張強度 梱包数（本） （φmm） N（kg） 推奨工具 A B C D E F １袋 小箱 スタンダードタイプ：最小束線径12.7mm MLT1S-CP 25 127 100 500 MLT2S-CP 51 201 100 500 MLT2.7S-CP 69 259 100 500 MLT4S-CP 102 363 100 500 MLT6S-CP 152 521 GS4MT-E 100 500 4.6 0.3 4.3 6.1 10.9 890（90.8） ST2MT MLT8S-CP 203 681 HTMT PPTMT 100 500 MLT10S-CP 254 838 100 500 MLT12S-Q 305 998 25 125 MLT14S-Q 356 1,156 25 125 MLT15S-Q 381 1,250 25 125 ライトヘビータイプ：最小束線径12.7mm MLT2LH-LP 51 201 50 250 MLT4LH-LP 102 363 GS4MT-E 6.4 0.3 4.3 8.5 10.9 1,112（113.5） ST2MT 50 250 MLT6LH-LP 152 521 HTMT PPTMT 50 250 MLT8LH-LP 203 681 50 250 ヘビータイプ：最小束線径12.7mm MLT2H-LP 51 201 50 250 MLT2.7H-LP 69 259 50 250 MLT4H-LP 102 362 50 250 MLT6H-LP 152 521 GS4MT-E 50 250 7.9 0.25 5.6 10 13.5 2,002（204.3） ST2MT MLT8H-LP 203 681 HTMT PPTMT 50 250 MLT10H-LP 254 838 50 250 MLT12H-Q 305 998 25 125 MLT14H-Q 356 1,156 25 125 他のサイズも取り揃えております。お問い合わせ下さい。 18

長尺ステンレススチールバンド 在庫及び管理業務を低減 専用ヘッドで安全性及び美観が向上 寸法 部品番号 ループ引張強度※ 適用ヘッド N（kg） 部品番号 推奨工具 梱包数（巻） 長さ（m） 幅（mm） 厚さ（mm） MBS-TLR 76.2 1 4.6 0.25 445（45.4） MTHS-C MBS-MR 304.8 GS4MT-E ST2MT 1 MBH-TLR 76.2 HTMT PPTMT 1 7.9 0.25 1,112（113.5） MTHH-C MBH-MR 304.8 1 MBEH-TLR 76.2 12.7 0.25 1,335（136.1） MTHEH-C RT2HT ST2MT 1 MBSH-TR 61.0 15.9 0.38 2,000（203.9） MTHSH-C RT2HT 1 ※専用ヘッド装着時 長尺ステンレススチールバンド用ヘッド 　　 　　 梱包数（個） 部品番号 １袋 小箱 MTHS-C 100 1,000 MTHH-C 100 1,000 MTHEH-C 100 1,000 MTHSH-C 100 1,000 ①ス トラップの片方の切り口を約13mm程度 ② ロッキングヘッドを、反対側の切り口から 折り曲げます。 挿入してストラップに沿ってバンドの折り 目の部分までスライドさせます。 推奨工具 GS4MT-E HTMT ST2MT 製品紹介動画 製品紹介動画 製品紹介動画 19

パンドウイットコーポレーション日本支社 〒108-0075 東京都港区港南2-13-31 品川NSSビル www.panduit.co.jp jpn-toiawase@panduit.com ※記載されている製品名及び社名は､ 各社の商標または登録商標です。 ※カタログ内容は､ 2025年 10月現在のものです。尚､ 製品改良のため予告なく仕様を変更、もしくは製造を中止させて頂くことがございますので､ 予めご了承下さい。 ※製品の色は印刷の関係上､ 実物と若干異なる場合があります。 © 2025 Panduit Corp. ALL RIGHTS RESERVED. Printed in Japan CPCB104--SA-JP 10/2025
