MarkinBOX MB3シリーズ（ドットマーカー）

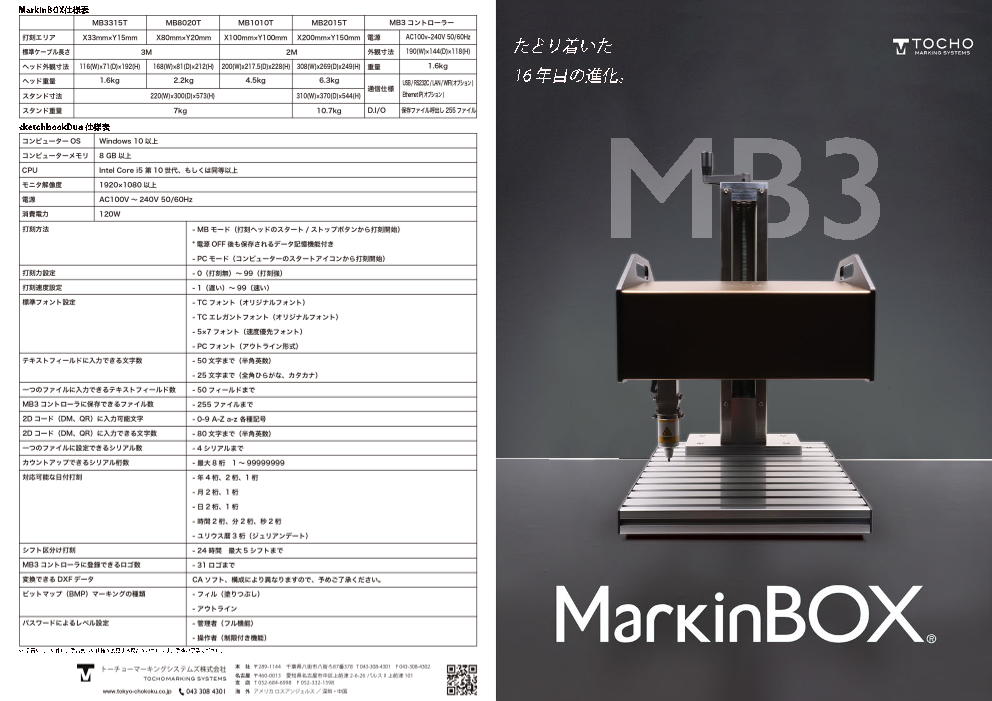

MarkinBOX仕様表 sketchbookDuo 仕様表 MB3 ※ 品質の向上に伴い、予告無しに仕様が変更する場合がございます。予めご了承ください。

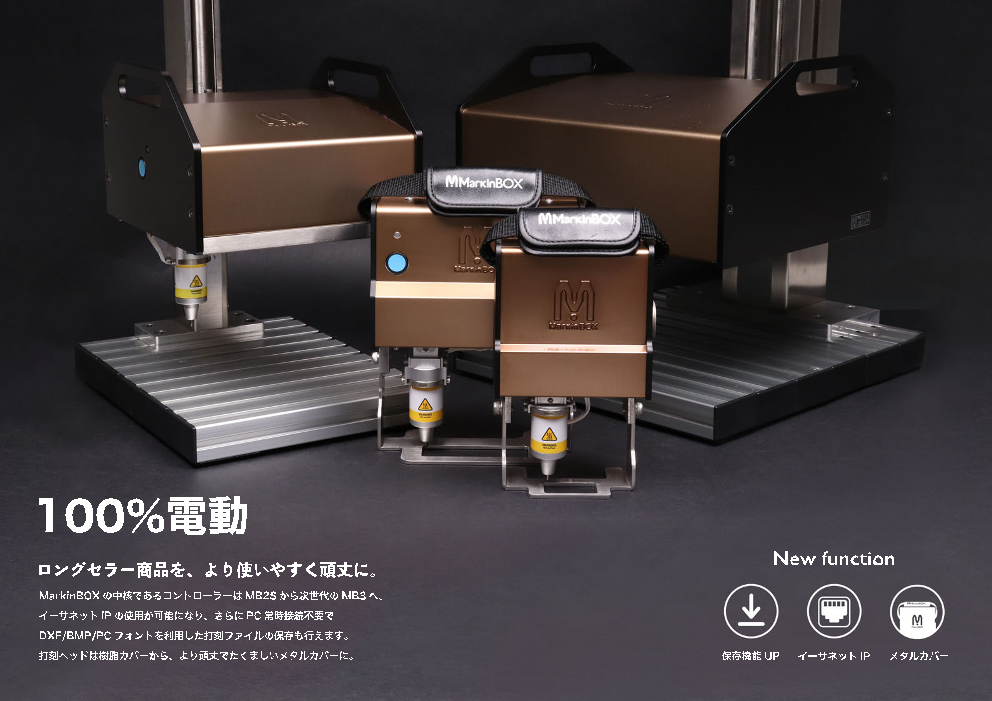

100%電動 ロングセラー商品を、より使いやすく頑丈に。 New function MarkinBOXの中核であるコントローラーはMB2Sから次世代のMB3へ。 イーサネットIPの使用が可能になり、さらにPC常時接続不要で DXF/BMP/PCフォントを利用した打刻ファイルの保存も行えます。 打刻ヘッドは樹脂カバーから、より頑丈でたくましいメタルカバーに。 保存機能UP イーサネットIP メタルカバー

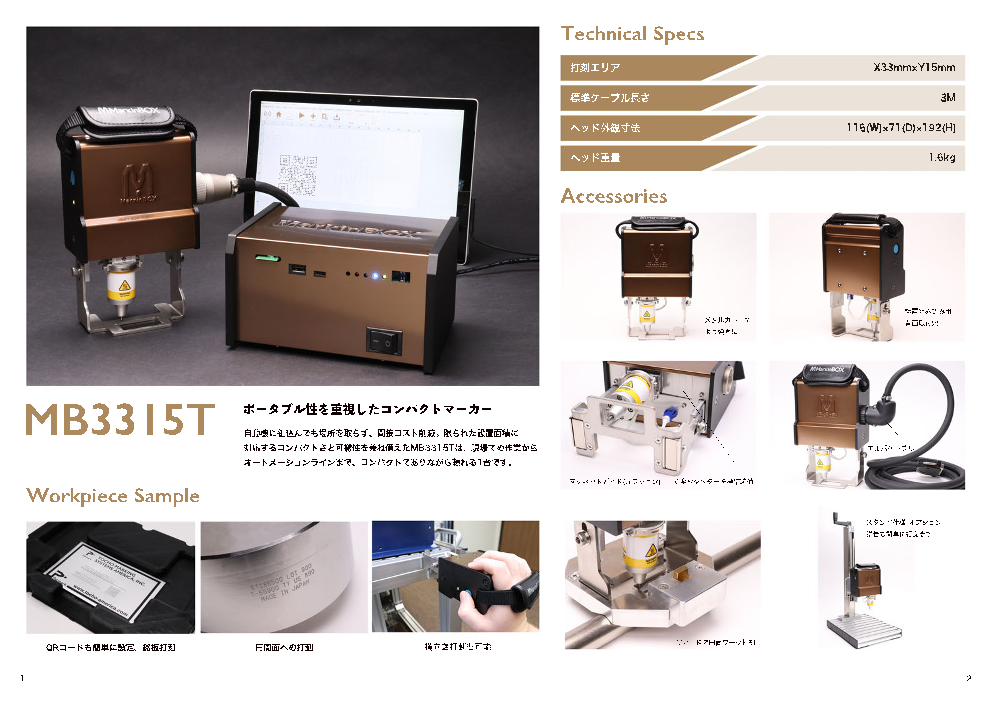

Technical Specs 打刻エリア X33mm×Y15mm 標準ケーブル長さ 3M ヘッド外観寸法 116(W)×71(D)×192(H) ヘッド重量 1.6kg Accessories 装置組み込み用 メタルカバーで 背面取付穴 より強固に MB3315T ポータブル性を重視したコンパクトマーカー 自動機に組込んでも場所を取らず、間接コスト削減。限られた設置面積に 対応するコンパクトさと可搬性を兼ね備えたMB3315Tは、現場での作業から エルボケーブル オートメーションラインまで、コンパクトでありながら頼れる1台です。 マグネットガイド(オプション) 防塵シャッターを標準装備 Workpiece Sample スタンド仕様(オプション) 脱着も簡単に行えます QRコードも簡単に設定、銘板打刻 円周面への打刻 横向き打刻も可能 Vガイドで円筒ワーク打刻 1 　 　　　 2

Technical Specs 打刻エリア X80mm×Y20mm 標準ケーブル長さ 3M ヘッド外観寸法 168(W)×81(D)×212(H) ヘッド重量 2.2kg Accessories 深打刻用ソレノイド(オプション) 防塵シャッター マグネットガイド(オプション) MB8020T ミディアムなエリアが特徴のバランス型 可搬性はそのままに、MB3315Tの約2.5 倍大きな打刻エリアを有し、 より多くの情報を一度に打刻することができます。自動車などの車体番号等の 打刻に最適で、広いマーキングエリアがトレーサビリティの可能性を広げます。 超強力マグネットガイドで ハンズフリー（オプション） Vガイドで円筒ワーク打刻 Workpiece Sample スタンド仕様（オプション） クリップオン式 脱着も簡単に行えます ハンガー (オプション) 樹脂ワークへの円弧マーキング(60°ピン使用) 凹ワーク底部への長ピン打刻 メッキ処理材端面への打刻 3 　 　　　 4

Technical Specs 打刻エリア X100mm×Y100mm 標準ケーブル長さ 2M ヘッド外観寸法 200(W)x217.5(D)x228(H) ヘッド重量 4.5kg Accessories 深打刻用大ソレノイド (オプション) 防塵シャッターも標準装備 MB1010T 多様なニーズに応えるデスクトップマーカー デスクトップ型は自動化にも有効です。MB1010Tは、打刻ヘッドをスタンド から取り外せるので、卓上だけでなくポータブルにも、オートメーションにも ご使用頂けます。100mm四方の打刻エリアは、銘板だけでなく多くの情報を ハンディーツール 自動回転式 打刻するニーズに適しています。 (マグネットはオプション) チャック円周装置 Workpiece Sample 自動Z軸昇降装置 位置決め治具 銘板への打刻 熱処理材(HRC62)への打刻 エンボス打刻（特許取得済） 5 　 　　　 6

Technical Specs 打刻エリア X200mm×Y150mm 標準ケーブル長さ 2M ヘッド外観寸法 308(W)x269(D)x249(H) ヘッド重量 6.3kg Accessories 深打刻用大ソレノイド (オプション) 防塵シャッターも標準装備 MB2015T MarkinBOXシリーズ最大の打刻エリア 200mm×150mmの打刻エリアは、より多くの情報を一度に打刻できるだけで なく、複数個のワークを配列することで効率的な生産が行えます。MB1010T 同様、打刻ヘッドをスタンドから取り外せるので卓上だけでなく、ポータブル ファイル選択スイッチ にもオートメーションにもご使用頂けます。 ハンディーツール MB3コントローラに保存されている Workpiece Sample (マグネットはオプション) ファイルを打刻可能 自動回転式 自動Z軸昇降装置 チャック円周装置 鋳鉄への大ソレノイド打刻 炭素鋼への大ソレノイド打刻 マルチタグマーキング 7 　 　　　 8

Software & AppMB3 Controler specification ダイレクトバーコードリーダー PC接続用タイプACコネクタ 用USBコネクタ Wi-Fi(オプション) 電源スイッチ WYSIWYGによる 直感的な操作を実現 図形もアイコン一つで簡単に描画 D.I/O Ethernet/IP PCフォントも打刻可能 (オプション) DXFデータ自動変換機能つき 円周装置、自動Z軸 ACアダプター トレース作業が不要です (オプション) LAN CSVデータも取り込み可能 Excelなどのデータも簡単打刻 RS232C ヘッドケーブル Various Uses 白紙に描画するようなお絵かき感覚と、アイコンを利用した直観的な 四角形や円、直線、楕円、三角形など図形アイコンを使用して描画 操作性を実現。2次元コードも簡単に作成、打刻できます。PCフォン できます。ロゴマークも簡単なトレース作業で作成し打刻できます。 トもそのまま使用でき、PCを接続しない状態でも打刻できます。 Tシリーズは既存のどのロボットにも取付け可能な、360°無限の可能性を持つ究極のマーキングオートメーションです。 MB3コントローラーはD.I/O、RS232C、Ethernet/IP(オプション)で通信可能です。それぞれに合ったマーキング方法をご提案できます。 DXFデータ変換機能を標準装備。打刻用データに変換できます。 CSVマーキングも標準装備。その他にもシリアル打刻やカレンダー ダイレクトバーコードリーダー機能は、PCを使用せず 専用アプリを使用すればスマートフォンやタブレットから文字の DXFが含まれているデータをMB3コントローラーのファイルに保存 打刻、バーコードスキャン打刻も簡単に行えます。USBバーコード MB3コントローラーに直接バーコードリーダーを接続した状態で 編集や打刻データ保存、マーキング開始が行えます。 できるので、PCを接続しない状態でも打刻できます。 リーダーを直接MB3コントローラーに接続すれば読み取ったデータ マーキングできます。 *オプションのWiFiモジュールが必要です。 をそのまま打刻できます。 9 10

A 3Dプリンターカスタム治具 Vガイド MarkincBOXのc能力をe最大限sに高sめるoアイテムries これまで紹介してきたMarkinBOXを更に使いやすくパワーアップさせることができる 優秀なオプション品。まさに「かゆいところに手が届く」充実のラインナップです。 手動回転式 自動回転式 S-Rotary円周装置 チャック円周装置 ワーク位置決め治具 防塵ガイド マグネットガイド ファイル選択 ロボットケーブル スイッチBOX フットスイッチ Connectivity 11 12

E外観図xternal view MB3315T MB1010T MB8020T MB2015T MB3コントローラー 13 14
