つばき WinCS mini 傾斜仕様

品種拡大 傾斜仕様 トップチェーンユニット

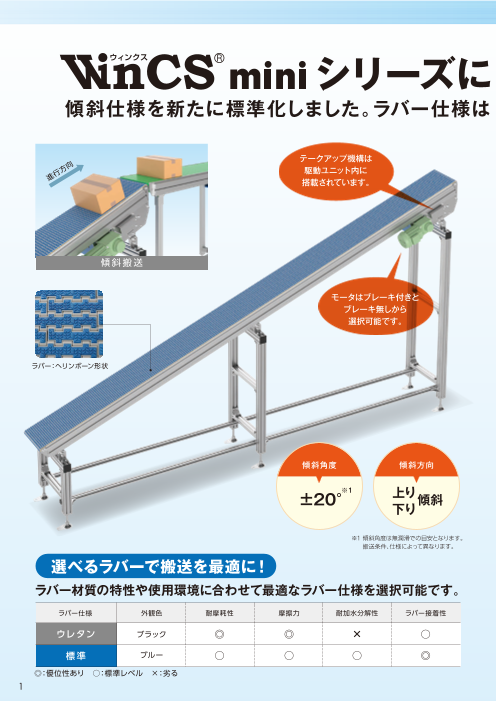

シリーズに傾斜仕様をラインアップ！ 傾斜仕様を新たに標準化しました。ラバー仕様は 標準とウレタンから選択いただけます。 テークアップ機構は 向 進行 方 駆動ユニット内に 搭載されています。 傾斜搬送 モータはブレーキ付きと ブレーキ無しから 選択可能です。 ラバー：ヘリンボーン形状 傾斜角度 傾斜方向 ※1 ±20° 上り傾斜 下り ※1 傾斜角度は無潤滑での目安となります。 搬送条件、仕様によって異なります。 選べるラバーで搬送を最適に！ ラバー材質の特性や使用環境に合わせて最適なラバー仕様を選択可能です。 ラバー仕様 外観色 耐摩耗性 摩擦力 耐加水分解性 ラバー接着性 ウレタン ブラック ◎ ◎ × ○ 標準 ブルー ○ ○ ○ ◎ ◎：優位性あり　○：標準レベル　×：劣る 1

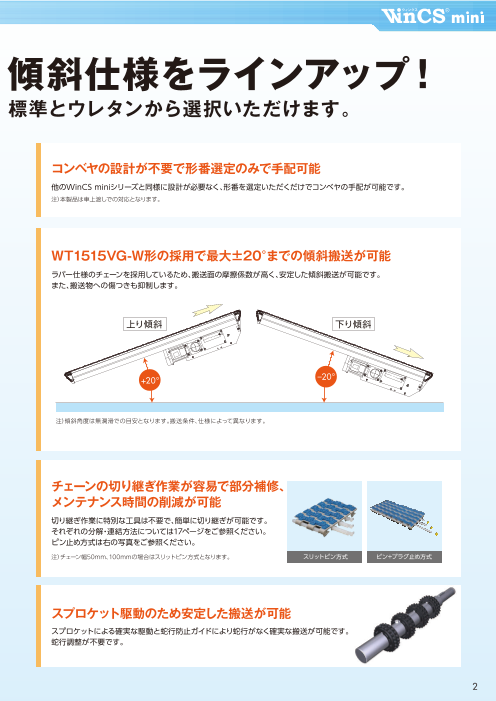

シリーズに傾斜仕様をラインアップ！ 傾斜仕様を新たに標準化しました。ラバー仕様は 標準とウレタンから選択いただけます。 コンベヤの設計が不要で形番選定のみで手配可能 他のWinCS miniシリーズと同様に設計が必要なく、形番を選定いただくだけでコンベヤの手配が可能です。 注）本製品は車上渡しでの対応となります。 WT1515VG-W形の採用で最大±20°までの傾斜搬送が可能 ラバー仕様のチェーンを採用しているため、搬送面の摩擦係数が高く、安定した傾斜搬送が可能です。 また、搬送物への傷つきも抑制します。 上り傾斜 下り傾斜 +20° –20° 注）傾斜角度は無潤滑での目安となります。搬送条件、仕様によって異なります。 チェーンの切り継ぎ作業が容易で部分補修、　 メンテナンス時間の削減が可能 切り継ぎ作業に特別な工具は不要で、簡単に切り継ぎが可能です。 それぞれの分解・連結方法については17ページをご参照ください。 ピン止め方式は右の写真をご参照ください。 注）チェーン幅50mm、100mmの場合はスリットピン方式となります。 スリットピン方式 ピン+プラグ止め方式 スプロケット駆動のため安定した搬送が可能 スプロケットによる確実な駆動と蛇行防止ガイドにより蛇行がなく確実な搬送が可能です。 蛇行調整が不要です。 2

本体仕様と形番表示 形番表示例 形　番 形式 チェーン種類 チェーン仕様 チェーン幅 機 長 モータ容量 モータ配置 減速比 走行レール コンベヤ形状 数量 単位 WM 1515VG - UG - 150 - 2500 - A20 - L 30 - S1 - NNK 1 D 1 2 3 4 5 6 7 8 9 D : 台 コンベヤ仕様表 1 チェーン種類 1515VG：WT1515VG-W形 最大積載荷重注）3 最大積載 40kg 2 チェーン仕様注）4 G ： 普通／標準（外観色：チェーン本体グレー・ラバー部ブルー） （仕様記号：チェーン本体／ラバー部） UG ： 普通／ウレタン（外観色 ： チェーン本体グレー・ラバー部ブラック） 3 チェーン幅注）7 50：50mm 100：100mm 150：150mm 200：200mm 250：250mm 300：300mm 4 機長注）8 1000mm～4000mm（1mm単位でご指定ください） A20 ： 0.2kWブレーキ無し　 B20 ： 0.2kWブレーキ付き 5 モータ容量注）9、10 A40 ： 0.4kWブレーキ無し　 B40 ： 0.4kWブレーキ付き 6 モータ配置注）12 L ： 左側　　R ： 右側 7 減速比 15 ： 1/15 20 ： 1/20 30 ： 1/30 40 ： 1/40 50 ： 1/50 8 走行レール注）13 S0 ： なし S1 ： 有 コンベヤ前方端部形状 N ： ナイフエッジ構造（ノーズバー）　R ： ローラ構造（ローラ） 9 コンベヤ形状 コンベヤ後方端部形状 駆動方式 K ： ヘッド駆動（傾斜用） 注) 1. 注文生産品（都度見積品）です。 2.注文時は文字・記号の間はスペースをつめてください。 3. 最大積載荷重についてはチェーン幅、機長、モータ減速比、傾斜角度によって異なります。詳しくは4ページをご参照ください。 4 .チェーン仕様G：チェーン本体の材質はポリアセタール。ラバー部の材質は熱可塑性ゴム。ラバー部の熱可塑性ゴムは食品衛生法（厚生省告示第370号）に適合していません。 チェーン仕様UG：チェーン本体の材質はポリアセタール。ラバー部の材質はポリウレタン。いずれも食品衛生法（厚生省告示第370号）に適合。 5. 搬送物によっては、ラバー部分と摺動することで、跡が残る場合がありますのでご注意ください。 6.ラバー仕様でのアキュムレーション運転は行わないでください。 7.チェーン幅50mm、100mmの場合はスリットピン方式となります。 8. 車上渡しではなく工事を伴うもの、本カタログに記載のない標準部品で構成されたもの、機長4000mm、傾斜角度20°を超えるものについてはお問い合わせください。 9.モータ容量は、搬送速度、傾斜角度、チェーン幅、機長、積載量より確定します。詳しくは４ページをご参照ください。 10.ブレーキ付きモータはコンベヤ停止時の逆転防止を目的としています。非常停止時の安全確保を保証するものではありません。 11.電源は3相200Vとなります。モータはハイポイドモートルとなります。 12.モータはチェーンの進行方向に向かって左右の配置を選択してください。 13.なし：前工程から切削油やクーラント液などが持ち込まれる環境下に最適です。 　 有　：ドライ環境下でご使用ください。油分、水分が持ち込まれると、接着力が低下し、走行レールが欠落（剥がれ）する恐れがあります。 14.チェーン洗浄の際に、チェーン裏面からプラグへ集中的に高圧洗浄を当て続けることで、プラグがチェーンから浮き上がる恐れがありますので 　 洗浄後はプラグが適正に組み付いていることを確認してください。なお、洗浄はコンベヤから取り外して行ってください。 15. 他のWinCS miniとはコンベヤ構造が異なるため、異なるチェーン種類への交換はできません。 16. その他コンベヤ仕様詳細については「つばきWinCS mini」カタログをご参照ください。 3

コンベヤ最大積載荷重とモータ容量 下記表は、傾斜角度・チェーン幅別に機長と減速比の組み合わせ時のコンベヤ積載最大荷重を記載しています。 表中の値は0.2kWモータが標準仕様となりますが、表中の　　　　部は0.4kWモータが標準仕様となります。 単位：kg 傾 斜 角 度 ‒20°≦ 傾斜角度 < 0° 0°≦ 傾斜角度 ≦ 5° 5°< 傾斜角度 ≦ 10° 10°< 傾斜角度 ≦ 15° 15°< 傾斜角度 ≦ 20° チェーン種類 15 15 V G チェーン幅 （mm） mm 減速比 機 長 ～2000 ～3000 ～4000 ～2000 ～3000 ～4000 ～2000 ～3000 ～4000 ～2000 ～3000 ～4000 ～2000 ～3000 ～4000 1/15 40 40 40 40 40 1/ 2 0 40 40 40 40 40 40 5 0 1/ 3 0 40 40 40 40 40 1/4 0 40 40 40 40 40 1/5 0 40 40 40 40 40 1/15 40 40 40 40 40 1/ 2 0 40 40 40 40 40 100 1/ 3 0 40 40 40 40 40 40 1/4 0 40 40 40 40 40 1/5 0 40 40 40 40 40 1/15 40 40 40 40 40 30 1/ 2 0 40 40 40 40 40 150 1/ 3 0 40 40 40 40 40 40 1/4 0 40 40 40 40 40 1/5 0 40 40 40 40 40 1/15 40 40 40 40 40 40 30 1/ 2 0 40 40 40 40 40 40 200 1/ 3 0 40 40 40 40 40 1/4 0 40 40 40 40 40 1/5 0 40 40 40 40 40 1/15 40 40 40 40 40 40 30 1/ 2 0 40 40 40 40 40 250 1/ 3 0 40 40 40 40 40 1/4 0 40 40 40 40 40 1/5 0 40 40 40 40 40 1/15 40 40 40 40 40 30 1/ 2 0 40 40 40 40 40 300 1/ 3 0 40 40 40 40 40 40 1/4 0 40 40 40 40 40 1/5 0 40 40 40 40 40 注)1. 傾 斜角度が上り傾斜で10°を超える場合、下り傾斜で-10°を下回る場合はブレーキ付きモータを推奨します。 2. 搬送物の荷重は分散させて積載し、最大積載荷重がコンベヤ上の一部分に集中する搬送状態では運転しないでください。 傾斜角度説明 下り傾斜 上り傾斜 傾斜角度 傾斜角度 –20° +20° 速度表 単位：m/min 周波数 減速比 40Hz 50Hz 60Hz 1/15 14.6 18.2 21.8 1/20 10.9 13.6 16.4 1/30 7.3 9.1 10.9 1/40 5.5 6.8 8.2 1/50 4.4 5.5 6.6 注）1．速度は減速比からの計算による参考値となります。記載の速度および積載荷重以外でご使用される場合は当社までお問い合わせください。 　 2．インバータを使用して速度を変化させた場合、条件によっては脈動が発生する場合がありますが製品の不具合ではありません。 　 3．インバータ駆動時の周波数は40Hz～60Hzでご使用ください。 4

本 体 仕 様 詳 細 形番　1 ～ 4 プラスチックモジュラーチェーン プラスチックモジュラーチェーンWT1515VGを採用。 搬送物・用途に合わせてラバー材質をお選びいただけます。 網掛け部分は形番を構成する記号です。 1 1515VG チェーン種類 WT1515VG-W形 G 本 体： 普通仕様 ラバー： 標準仕様 外観色 本　 体：グレーラバー部：ブルー 2 チェーン仕様 UG 本 体： 普通仕様 ラバー： ウレタン仕様 外観色 本　 体：グレーラバー部：ブラック 3 50 100 150 200 250 300 チェーン幅 50 mm 10 0 mm 150 mm 20 0 mm 250 mm 30 0 mm 4 4000 注）2 ヘッド駆動 1000 ～ 機長 10 0 0 mm(最小値) 40 0 0 mm(最大値) 1mm単位でご指定ください 注)1. チェーン仕様における各種液体に対する耐食性については「つばきプラスチックモジュラーチェーン」カタログをご参照ください。 2. 機長は下記参考コンベヤ側面図のL寸法です。L寸法はラバー部の寸法を含んだ数値です。 参考コンベヤ側面図 L 5

形番　5～ 7 モータ 起動効率と運動効率に優れ、スペースセービング性を追求しています。 高さ寸法を抑えたコンパクトボディです。モータ容量は積載荷重によって決定されます。 詳細については4ページをご参照ください。 網掛け部分は形番を構成する記号です。 ハイポイドモートル TAシリーズ 0.2kW A20 （ブレーキ無し） B20 （ブレーキ付き） 5 モータ容量 0.4kW A40 （ブレーキ無し） B40 （ブレーキ付き） L R 左 右 6 モータ配置 進 進 行 行 方 方 向 向 7 15 20 30 40 50 減速比 1/15 1/20 1/30 1/40 1/50 注)1.最大積載量については、チェーン幅・機長・モータ減速比・傾斜角度によって異なります。 2. モータ容量は、搬送速度、傾斜角度、チェーン幅、機長、積載量より確定します。4ページのコンベヤ最大積載荷重とモータ容量表に記載のない 搬送条件を希望の場合はお問い合わせください。 3. モータはチェーンの進行方向に向かって左右の配置を選択してください。 4. ブレーキ付きモータはコンベヤ停止時の逆転防止を目的としています。非常停止時の安全確保を保証するものではありません。 5 . 電源は、3相200Vとなります。 6. モータの結線と進行方向については、「WinCS mini傾斜仕様 取扱説明書」をご参照ください。 7 . ブレーキ付きモータの結線については「小形ギヤモータ取扱説明書」をご参照ください。 6

本 体 仕 様 詳 細 形番　9 コンベヤ形状 コンベヤ端部形状：搬送物・用途に合わせて、ノーズバー・ローラから前方・後方それぞれ選択可能です。 進行方向(正転方向)に対して、前方・後方端部形状を選択してください。（下図ヘッド駆動参照） 駆 動 方 式 ：傾斜仕様はヘッド駆動のみのラインアップとなります。 網掛け部分は形番を構成する記号です。 N R 前方端部ノーズバー　後方端部ノーズバー 前方端部ローラ　後方端部ローラ 9 コンベヤ 端部形状 ナイフエッジ構造 ローラ構造 9 駆動方式 K ヘッド駆動（傾斜用） コンベヤ端部形状と駆動方式の組み合わせ ヘッド駆動 網掛け部分は形番を構成する記号です。 NNK RRK 前方端部形状ノーズバー　後方端部ノーズバー 前方端部形状ローラ　後方端部ローラ ノーズバー L ノーズバー ローラ L ローラ R9.5 53.5 53.5 R9.5 φ32 54.5 54.5 φ32 進行方向 進行方向 105 105 385 385 641 641 NRK RNK 前方端部形状ノーズバー　後方端部ローラ 前方端部形状ローラ　後方端部ノーズバー ローラ L ノーズバー ノーズバー L ローラ φ32 54.5 53.5 R9.5 R9.5 53.5 54.5 φ32 進行方向 進行方向 105 105 385 385 641 641 プロダクトガイドについては「つばきWinCS mini」カタログをご参照ください 7 101 101 244 244 101 101 244 244

オプションパーツ 詳 細 オプションパーツ 傾斜用フレームサポート 駆動下支持 500 500 500 60 60 60 440 440 440 ※脚高さ1050mm～1650mmの場合、強度確保のため追加補強材が付属されます。 コンベヤフレーム支持 500 500 500 60 60 60 60 440 440 440 ※脚高さ1050mm～1800mmの場合、強度確保のため追加補強材が付属されます。 形番表示例 形式 脚幅 脚高さ サポート位置 数量 単位 WM - 500 - H900 - SK 1 H 500mm 350～1800 DK：駆動下支持（傾斜用） H：本 50mm単位で選択可能 S K：コンベヤフレーム支持（傾斜用） ※DK：駆動下支持の場合は 注)1. 注文生産品(都度見積品)です。 H1650が最大値となります 2. 注文時は文字・記号の間はスペースをつめてください。 3. 脚高さはコンベヤ接地面から脚ブラケットの回転中心までの高さとなります。 4. フレームサポートはお客様にて本体に組み付けが必要となります。 5. 搬送面高さについては±50mmを調整代として設けています。 6. フレームサポートには六角ボルト（M6）、スプリングワッシャ、アフターナット M6（形番：WM-SFB-626）が各4個ずつ付属されます。 7. 脚幅500mm以外をご希望の場合は、お問い合わせください。 8 脚高さ H 1050～1800 脚高さ H 1050～1650 脚高さ H 500～1000 脚高さ H 500～1000 脚高さ H 350～450 脚高さH 350～450

オプションパーツ 詳 細 フレームサポート 補強フレーム・補強ブラケット 補強ブラケット　 補強ブラケット　 補強フレーム　 補強フレーム　 ※補強フレームと補強ブラケットの色見は傾斜用フレームサポートと同じシルバーとなります。 形番表示例 形式 補強フレーム 補強フレーム長さ 数量 単位 補強フレーム　 WM - STF - 2500 1 H 580～3500 H：本 1mm単位で選択可能 形式 補強ブラケット 数量 単位 補強ブラケット　 WM - STB 1 K K：個 注)1. 補強フレームはコンベヤ左右2カ所に取り付けを行ってください。 2. 補強ブラケットは、フレームサポート1個に対し、左右1カ所ずつ取り付けを行ってください。 3. 補強ブラケットには六角穴付きボルト(M6)、専用ナット(M6)が各4個ずつ付属されます。 9

フレームサポート設置位置 フレームサポートの設置位置は下図の通りとなります。 機長 L＝2000㎜以下の場合 L ≦ 2000 205 500 80 WM−500−H□□□−DK WM−500−H□□□− 60 SK WM−STB WM−STF−□□□□ WM−STB 440 機長 L＝2001㎜～4000㎜の場合 L > 2000 205 500 80 WM−500−H□□□−SK WM−500−H□□□−SK WM−500−H□□□−DK 60 WM−STB WM−STF−□□□□ WM−STB WM−STB 440 参考数量 単位：本 機 長（mm） コンベヤフレーム支持 駆動下支持 補強フレーム 補強ブラケット (個) 1000～2000 1 1 2 4 2001～4000 2 1 2 6 注)1. 上記参考数量の本数は検討時の目安としてください。 2. フレームサポート数量はコンベヤ1台当たりの数量となります。 10 50 50 50 50 50

補 用 部 品 一 覧 チェーン　形番表示例 形番 数量 単位 WT 1515VG - W□□□ (-U) - G(-SP) + ○○○ L 1 H 注）1 注）2 注）3 注）4 L : リンク H : 本 注) 1. □□□=50,100,150,200,250,300（チェーン幅） 2. ウレタン仕様をご希望の場合のみU（ウレタン仕様）を記載してください。 3. チェーン幅50mm,100mmはスリットピン方式となります。スリットピン方式の場合のみSP（スリットピン方式）を 　　　記載してください。 4. 〇〇〇＝最小数：2、最大数：99999（リンク数） 標準仕様 ウレタン仕様 5. チェーンリンク数の算出方法は、チェーン種類、駆動方式、コンベヤ端部形状によって異なります。 　 当社までお問い合わせください。 スプロケット　形番表示例 形番 数量 単位 WT - N1500 - 12T30 1 K K : 個 単位：個 チェーン幅（mm） 50 100 150 200 250 300 必要個数 1 2 3 4 5 6 モータ　形番表示例 0.2kW（ブレーキ無し） 形番 数量 単位 HMTA020 - 20H - □□ 1 D 注）1 D : 台 0.2kW（ブレーキ付き） 形番 数量 単位 HMTA020 - 20H - □□ B 1 D 注）1 D : 台 0.4kW（ブレーキ無し） 形番 数量 単位 HMTA040 - 30H - □□ 1 D 注）1 D : 台 注） 1．□□=15,20,30,40,50（減速比） 　　2．軸端カバー別売　0.2kWモータ　HM70CAP 0.4kW（ブレーキ付き） 形番 数量 単位 　　　　　　　　　　　0.4kWモータ　HM90CAP 　　3. ハイポイドモートルのお問い合わせ：TE（L 0120）251-602 HMTA040 - 30H - □□ B 1 D 注）1 D : 台 ホワイトスベリ（走行レール）　形番表示例 20 1 18（P2×9） 1 0.2 0.135 0.7 （接着剤） 0.7 0.9 1.159 形番 数量 単位 0.124 （離けい紙） 18（両面テープ幅） PR - WS - 20M 1 H H : 本 注) 定尺20ｍのみの取り扱いとなります。 11

ノーズバー　形番表示例 形番 数量 単位 WM - NB15 - W50 - PLF 1 K 注）1 K : 個 単位：個 チェーン幅（mm） 50 100 150 200 250 300 必要個数 1 2 3 4 5 6 注) 1. WinCS mini専用ノーズバーとなります。 2. 注文ロット：1個からの取り扱いとなります。 先端ローラ　形番表示例 形番 数量 単位 WM - NSR - CNO 1 K K : 個 単位：個 チェーン幅（mm） 50 100 150 200 250 300 必要個数 2 3 4 5 6 7 注）注文ロット：1個からの取り扱いとなります。 軸回り下カバー　形番表示例 WM-COVER-K （傾斜駆動用） 形番 数量 単位 WM - COVER - K - W□□ 1 K 注）□□□＝50,100,150,200,250,300(チェーン幅) 注） K : 個 アフターナット　形番表示例 M8用　形番 数量 単位 WM - SFB - 628 1 S S : セット 注） M6用　形番 数量 単位 WM - SFB - 626 1 S S : セット 注） 注) 注文ロット：1セット(10個入)からの取り扱いとなります。 12

選 定・取 扱 WinCS mini　傾斜仕様の選定手順 手順 1 手順 2 手順 3 手順 4 手順 5 傾斜角度の確認 機長の確認 モータの決定 脚高さの確認 補強フレーム 長さの確認 機長 L 傾斜角度 θ 補強フレーム長さ Ls 水平距離 Lh 手順 1 傾斜角度の確認 手順 3 モータの決定 ●高低差 Lv 手順1、2で算出した傾斜角度θ、機長L、チェーン幅および速 ●傾斜間の水平距離 L 度に基づき、4ページの「コンベヤ最大積載荷重とモータ容 h （ ） 量」を参照して、減速比とモータ容量を選定してください。 傾斜角度：θ=tan-1 LvLh 手順 4 脚高さの確認 手順 2 機長の確認 接地面から回転中心までの長さを「脚高さH」とします。 コンベヤ端部形状を確認の上、表1、2を参照し、補正値Loff1、2 ●FL：搬送面高さ　●θ：傾斜角度±20°まで　●L：機長 の値を決定してください。 ①コンベヤフレーム支持(後方) 前方側補正値　Loff 1 コンベヤフレーム支持(後方) 脚高さ　H1=FL1‒200・sin(48±θ) 後方側補正値　Loff 2 上り：-θ、下り：＋θ 機長補正値 Loff=Loff 1+Loff 2 ②駆動下支持(前方) 機長L = (Lh-Loff ) 2+Lv2 駆動下支持(前方) 脚高さ　H2=FL2‒392・sin(49±θ) ※小数点以下切り捨て 上り：+θ、下り：-θ Loff 2 進行方向 Loff 1 ③コンベヤフレーム支持(中間) 中間脚の推奨取付位置は、標準脚と駆動脚の中心です。 中間脚高さ　H L-393 3=H1+ 2 ・sinθ θ：傾斜角度(別途計算) 【表1】 ローラ補正値 【表2】 ノーズバー補正値 ※50mm単位で長さの近い、脚高さを選択ください。 傾斜角度θ 補正値 傾斜角度θ 補正値 0° 0 0° 0 手順 5 補強フレーム長さの確認 0°を 超え11°以下 0.5 0°を 超え13°以下 0.5 駆動下支持とコンベヤフレーム支持を繋ぐ長さを算出し補強 11°を超え15°以下 1.0 13°を超え18°以下 1.0 フレーム長さLsとします。機長L、傾斜角度θより 15°を超え19°以下 1.5 18°を超え20°以下 1.5 Ls=(L-393)・cosθ+145.5・sinθ+60 19°を超え20°以下 2.0 小数点以下は切り捨ててください。 13 搬送面高さ FL1 高低差 Lv 脚高さ H1 コンベヤフレーム支持 （後方） 脚高さH3 コンベヤフレーム支持（中間） 脚高さ H2 駆動下支持（前方） 搬送面高さ FL2

選定例 諸条件 ●高低差 Lv=700mm ●搬送面高さ FL1=700mm ●搬送面高さ FL2=1400mm ●水平距離 Lh=2200mm ●前方形状　 ノーズバー ●後方形状　 ローラ 傾斜角度 ●搬送物重さ 12kg/個、3個積載 θ ●チェーン幅　 200㎜ ●ラバー仕様　　ウレタンを採用 ●モータ 進行方向右側配置 2200 ●走行レール　 有 水平距離 Lh ●速度　　 12m/min ●傾斜方向　 上り 機長 L 1 傾斜角度の確認 4 脚高さの確認 ①コンベヤフレーム支持(後方) 傾斜角度：θ=tan（-1 Lv）=tan-1 700 H L （ 2200）=17.65° 1= FL1‒200・sin(48±θ) h =700‒200・sin(48‒17.65)=598.944 mm 基準長さから「600mm」を選択する 2 機長の確認 表1、2より補正値を設定 ②駆動下支持(前方) 機長補正値(前方：ノーズバー) L L2‒392・sin(49±θ) off 1 = 1.0 H2=F =1400‒392・sin(49+17.65) =1040.104mm 機長補正値(後方：ローラ) Loff 2 = 1.5 さから「1050mm」を選択する 機長補正値 Loff = Loff 1+Loff 2 = 2.5 基準長 機長L = (Lh-Loff )2+Lv2 = (2200-2.5)2+7002 ③コンベヤフレーム支持(中間) = 2305.34 = 2305mm H L-393 3=H1+ 2 ・sinθ ※小数点以下切り捨て 305-393 =600+ 2 2 ・sin17.65=889.861mm 3 モータの決定 基準長さから「900mm」を選択する 傾斜角θ：17.65°　機長L：2305㎜ 5 補強フレーム長さの確認 積載荷重36kg チェーン幅200㎜ より0.4kW、ブレーキ付、減速比1/20を選定します。 Ls=(L-393)・cosθ+145.5・sinθ+60= 1912・cos17.65+145.5・sin17.65+60=1926.1 =1926mm 本体形番 ： コンベヤフレーム支持(中間)形番 ： WM1515VG-UG-200-2305-B40-R20-S1-NRK 1D WM-500-H900-SK 1H コンベヤフレーム支持(後方)形番 ： WM-500-H600-SK 1H 補強フレーム形番 ： WM-STF-1926 2H 駆動下支持(前方)形番 ： WM-500-H1050-DK 1H 補強ブラケット ： WM-STB 6K 14 700 700 搬送面高さ FL1 高低差 Lv 1400 搬送面高さ FL2

傾 斜 脚 傾斜脚 ● コンベヤ最小高さ 駆動下支持　 脚高さ 350mm～1650mm 50mm単位 機長 L（ 4 コンベヤ高さ 538mm～2000mm 000） ±50mm 傾斜角度 20° ※高さ2000mmを最大値とする 傾斜角度 ● コンベヤ最大高さ 20° （ 4000） 機長 L 傾斜角度 20° コンベヤフレーム支持 ● コンベヤ最小高さ 脚高さ 350mm～1800mm 50mm単位 コンベヤ高さ 432mm～2000mm ±50mm 0 機長 L（ 400 ） 傾斜角度 20° ※高さ2000mmを最大値とする ● コンベヤ最大高さ 傾斜角度 20° 機長 L（ 4000） 傾斜角度 20° 15 コンベヤ高さ（2000） （1906） 脚高さ1800 コンベヤ高さ （432） 脚高さ （632） 350 脚高さ 350 （632） コンベヤ高さ （538） 脚高さ 1650 コンベヤ高さ（1800） コンベヤ高さ（2000）

テークアップ調整について チェーンのたるみ調整を行うテークアップボルトがコンベヤの左右側面2カ所に設けられています。必要に応じて調整を行ってく ださい。 コンベヤ運転開始後は時間の経過とともにチェーンの伸びが発生します。伸びが増加することでたるみ量も増加します。たるみ量 の大きさと傾斜角度によっては、コンベヤが運転停止した際に、たるみの移動が発生し、搬送物が滑り落ちるように動いてしまう 現象が起こる可能性があります。その為テークアップ調整が必要になります。 カバー テークアップボルト テークアップボルト カバー A部 調整代 70mm リターンローラ上部 フレーム内側ナット溝 ロックナット 目盛 テークアップボルト テークアップ調整前 調整方法 カバーを取り外し、ロックナットを緩め、テークアップボルトを時計回 りに回すとチェーンが張られ、たるみ量が減少していきます。反時計回 1 りに回すとチェーンが緩まり、たるみ量が増加します。調整後はロック ナットを締めてください。 ナット カバーを取り外すと奥のプレートに目盛が刻まれています。たるみの 挿入溝 2 調整量は目盛を参考に左右均等になるようにしてください。 注) チェーンを張り過ぎるとチェーンやモータに過大な負荷が加わり、破損する恐れがあります。 テークアップ調整後 調整目安 上図Ａ部においてチェーンのたるみがアルミフレーム下面から出てきた場合 は、テークアップ調整を行ってください。推奨されるたるみ量はA部のリ ターンローラ上部から30mm～50mm程度です。 ナット挿入溝 左記写真のアルミフレーム内側ナット挿入溝が見える状態が調整の目安に なります。 16 たるみ量 30mm～50mm

コン ベヤ 質 量 単位：kg 機 長 モータ容量 チェーン幅（mm） 1000 1500 2000 2500 3000 3500 4000 50 22 25 29 32 35 38 41 100 26 30 34 38 42 46 50 150 28 33 38 43 48 52 57 0.2kW 200 32 38 43 49 54 60 65 250 35 41 47 54 60 66 73 300 38 45 52 59 66 73 81 50 26 29 32 36 39 42 45 100 30 33 37 41 45 49 53 150 32 37 42 47 51 56 61 0.4kW 200 36 41 47 53 58 64 69 250 38 45 51 57 64 70 76 300 42 49 56 63 70 77 84 注)1. 本表は本体のみの重量となり、オプションパーツであるプロダクトガイドおよびフレームサポートは含んでおりません。 2. コンベヤ端部形状(ナイフエッジ構造・ローラ構造)を組み合わせた際の重量を記載しています。 3. ブレーキ無しモータでの重量となります。ブレーキ付きモータの場合は、0.2kWモータでは+2kg、0.4kWモータでは+3kgを上記の値に足してください。 分 解 連 結 手 順 スリットピン方式 本体ピン＋プラグ止め方式 （チェーン幅50mm、100mm） （チェーン幅150mm、200mm、250mm、300mm） 分 解 分 解 ① 先の細いマイナスドライバ（先端の幅 ① 先端が２mm以下のマイナスドライバ が1.5mm程度のもの）などをチェー などをチェーン側面のプラグとチェー ン側面のスリットピンのストッパ部 1 ンの間に差し込みます。 分の後方にあて、前方に押しながらテ コの要領でストッパ部分を引き出し 2 ます。 ② テコの要領でプラグを本体から外し ます。この時プラグが飛ばないように ② 出てきたストッパ部分を掴みスリッ 注意してください。 トピンを引き抜きチェーンを分解し ます。 ③ ネジ付ドライバを回転させて、ピンの センター穴（φ1）に食い込ませ、ピン を引き抜きチェーンを分解します。 連 結 連 結 ① チェーンを連結する際は、チェーン同 ① チェーンを連結する際は、チェーン同 士を引き寄せて組み合わせ、一端より 士を引き寄せて組み合わせ、一端より スリットピンを挿入します。 ピンを挿入します。 ② ストッパ部分の向きに注意し、パチッ と音がするまで押しはめてください。 ② 次にピン挿入部を塞ぐため、プラグを パチッ 差し込みます。この際、プラグの向き ③ スリットピンが正常に取り付けられ に注意し（突起部がピン穴部にくるよ ているか確認してください。 うに）、パチッと音がするまで押しは めてください。 ③ プラグが正常に取り付けられている か確認してください。 注）連結時には付属もしくは専用のピンを使用して連結してください。 17
