コンベヤ搬送の 設計・保全工数、搬送トラブル をまとめて改善
トップチェーンユニット
WinCS
mini
コンベヤ搬送の
設計・保全工数、搬送トラブル
をまとめて改善
Page2
コンベヤ搬送でこんな課題ありませんか？、設計工数、メンテナンス工数、搬送物の傷つき、耐久性、WinCS mini、4つの課題を WinCS mini でまとめて解決！、WinCS miniはプラスチックチェーンを採用した標準コンベヤです。、動画を見る ▶

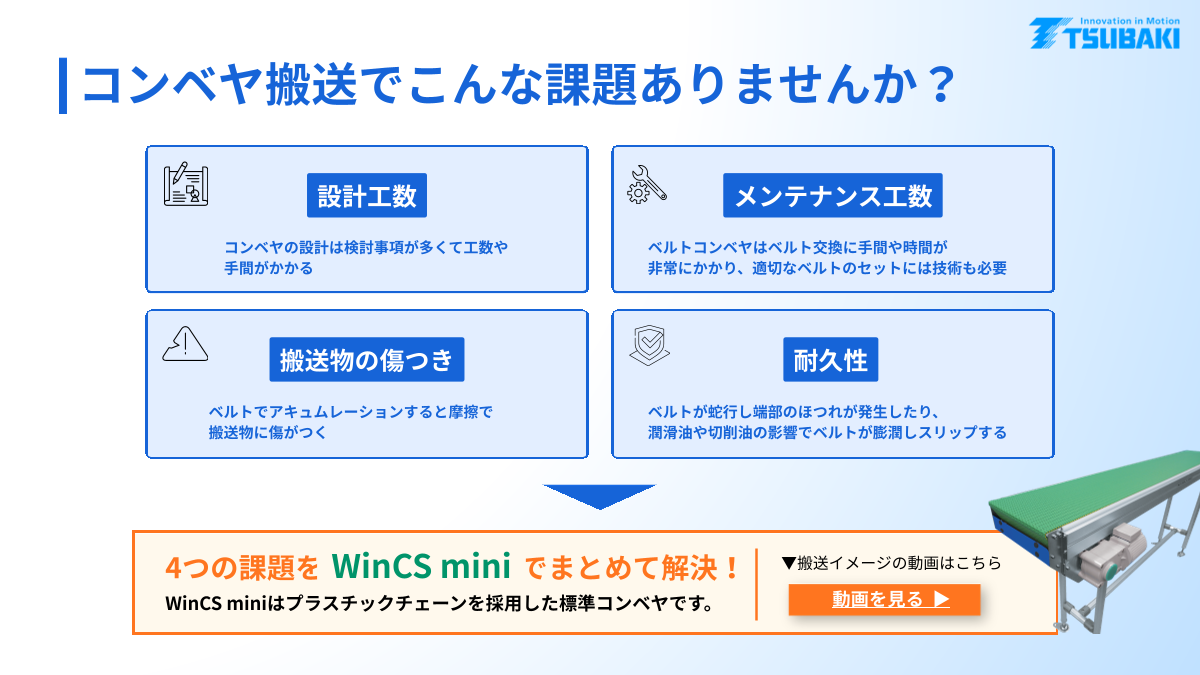

コンベヤ搬送でこんな課題ありませんか？
設計工数 メンテナンス工数
コンベヤの設計は検討事項が多くて工数や ベルトコンベヤはベルト交換に手間や時間が
手間がかかる 非常にかかり、適切なベルトのセットには技術も必要
搬送物の傷つき 耐久性
ベルトでアキュムレーションすると摩擦で ベルトが蛇行し端部のほつれが発生したり、
搬送物に傷がつく 潤滑油や切削油の影響でベルトが膨潤しスリップする
4つの課題を
WiinCCSS
m
miniin
i
でまとめて解決！ ▼搬送イメージの動画はこちら
WinCS
miniはプラスチックチェーンを採用した標準コンベヤです。 動画を見る
▶

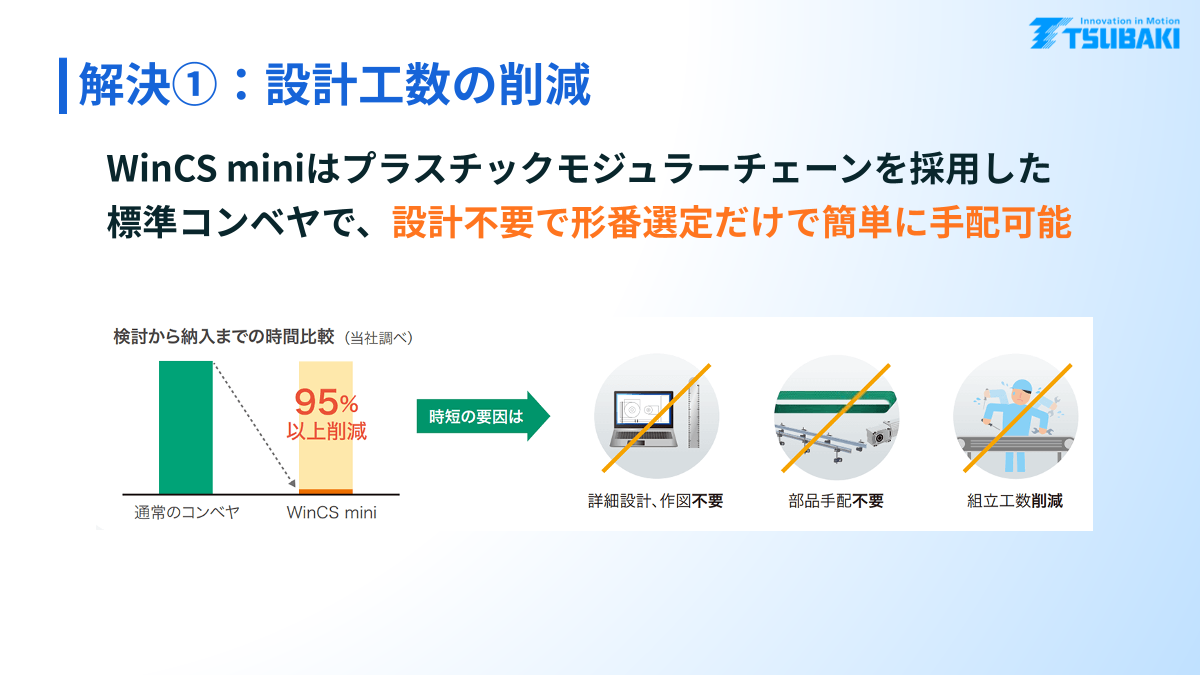

解決①：設計工数の削減
WinCS
miniはプラスチックモジュラーチェーンを採用した
標準コンベヤで、設計不要で形番選定だけで簡単に手配可能
Page4
ベルト・チェーンの取り付け・取り外し時間比較(当社調べ)、1人で作業した際の取り外しから取り付けまでの合計時間(分)
解決②：メンテナンス工数の削減
特別な工具なしで誰でも簡単に切り継ぎができるため、
生産ラインの停止時間を最小限に
チェーン取替えの動画はこちら
ベルト・チェーンの取り付け・取り外し時間比較(当社調べ)
1人で作業した際の取り外しから取り付けまでの合計時間(分)
Page5
解決③：搬送物の傷つきを抑制、搬送面にプラスチックモジュラーチェーンを採用しているため、 ベルトよりも滑り性が良く、アキュムレーションやコンベヤ上 でガイドによる搬送物の横滑りが可能、イメージ動画はこちら、ラバー仕様
解決③：搬送物の傷つきを抑制
搬送面にプラスチックモジュラーチェーンを採用しているため、
ベルトよりも滑り性が良く、アキュムレーションやコンベヤ上
でガイドによる搬送物の横滑りが可能
ラバー仕様
ラバー仕様を選択頂ければ
ラバーのクッション性で
搬送物の傷付きを抑えられ
ます。
ご要望があれば傷つきが発生
プラスチックならではの しないか、弊社テスト機にて
滑りやすさ、低摩擦係数で 検証を行うことも可能です。
アキュムレートが可能
イメージ動画はこちら
Page6
解決④：高耐久、プラスチックモジュラーチェーンは極端な蛇行がないため ほつれの発生もなく、油の影響によるスリップのリスクも低減、ベルトコンベヤ、WinCS mini
解決④：高耐久
プラスチックモジュラーチェーンは極端な蛇行がないため
ほつれの発生もなく、油の影響によるスリップのリスクも低減
ベルトコンベヤ
■ベルトが蛇行しほつれが発生
■潤滑油や切削油の影響でベルトが膨潤してスリップ
WinCS
mini
■構造上端部のほつれが発生しない
■歯付きスプロケットによってチェーンとしっかり噛み合うため極端な蛇行も発生しない
■プラスチックは油によって膨潤しないため、油の影響によるスリップのリスクも低減
Page7
採用事例①：飲料容器の直交搬送、アキュムレート、形番、省人化、WM0705-LFG-100-1550-A09-L20-S1-NNH-TK、（特形での直交渡り仕様）、詳細、350ml缶をパッケージングする工程で採用しています。パッケージングの際に製品のアキュムレートが発生しますが、搬送面の滑り性が優れているため、アキュムレート時の製品へのキズ付きを抑制し、小径容器の直交乗り移りも実現できました。 また、コンベヤで仕分け作業を行うことにより省人化にもつながりました。、直交搬送の動画はこちら
採用事例①：飲料容器の直交搬送
アキュムレート
省人化
形 番 WM0705-LFG-100-1550-A09-L20-S1-NNH-TK（特形での直交渡り仕様）
注）直交渡り仕様の詳細情報は「つばきWinCS
mini
直交渡り仕様」カタログを参照ください。
350ml缶をパッケージングする工程で採用
詳 細
しています。パッケージングの際に製品の
アキュムレートが発生しますが、搬送面の
滑り性が優れているため、アキュムレート
時の製品へのキズ付きを抑制し、小径容器
の直交乗り移りも実現できました。
また、コンベヤで仕分け作業を行うことに
より省人化にもつながりました。
直交搬送の動画はこちら
Page8
採用事例②：自動車用ドア搬送、形番、WM1515-LFG-150-1500-A09-R40-S1-RRH-TK、長寿命化、無給油運転、詳細、当初はベルトコンベヤでの搬送を検討していましたが、ベルトコンベヤを使用するとワークのエッジによる早期破断の懸念に 加え、破断時の一式交換とテンション調整の煩雑さに不満がありました。 WinCS miniであれば、ワークによる破断の懸念がなく、部品交換の頻度が低くなり長寿命化しました。 プラスチックモジュラーチェーンの自己 潤滑性により無給油でクリーンに使用 できる点も採用ポイントです。、その他の事例はこちら
採用事例②：自動車用ドア搬送
長寿命化
無給油運転
形 番 WM1515-LFG-150-1500-A09-R40-S1-RRH-TK（2列搬送仕様）
当初はベルトコンベヤでの搬送を検討して
詳 細
いましたが、ベルトコンベヤを使用すると
ワークのエッジによる早期破断の懸念に
加え、破断時の一式交換とテンション調整
の煩雑さに不満がありました。
WinCS
miniであれば、ワークによる破断
の懸念がなく、部品交換の頻度が低くなり
長寿命化しました。
プラスチックモジュラーチェーンの自己
潤滑性により無給油でクリーンに使用
できる点も採用ポイントです。
その他の事例はこちら
