ー装置設計のスペース課題を解決ー
省スペース化と軽量化を実現する
ウォーム減速機
トロイドライブ
Page2
こんなお困り事ありませんか？、スペースが小さく 設置できない、回転ムラを 抑えたい、騒音が気になる、ハイパフォーマンスウォーム減速機 「トロイドライブ」で解決！

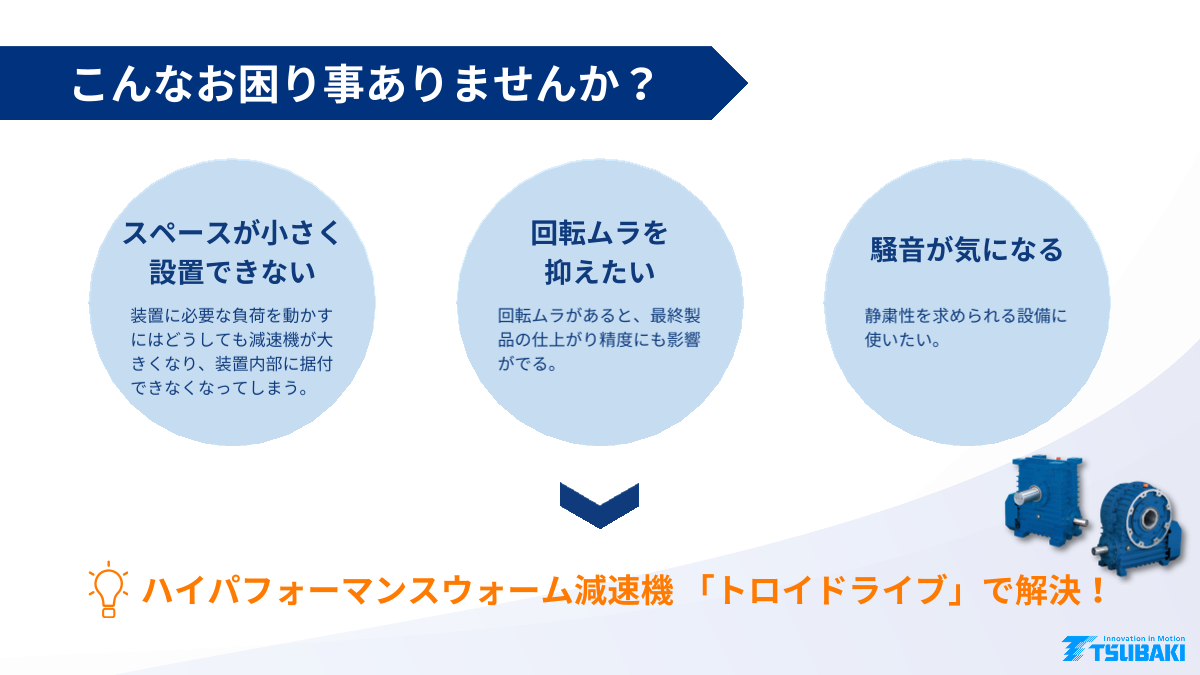

こんなお困り事ありませんか？
スペースが小さく 回転ムラを
騒音が気になる
設置できない 抑えたい
装置に必要な負荷を動かす 回転ムラがあると、最終製 静粛性を求められる設備に
にはどうしても減速機が大 品の仕上がり精度にも影響 使いたい。
きくなり、装置内部に据付 がでる。
できなくなってしまう。
ハイパフォーマンスウォーム減速機
「トロイドライブ」で解決！
Page3
トロイドライブとは、高伝動と高効率を両立した高性能ウォーム減速機で、、省スペース化、軽量化、を実現、製品情報の詳細はこちら

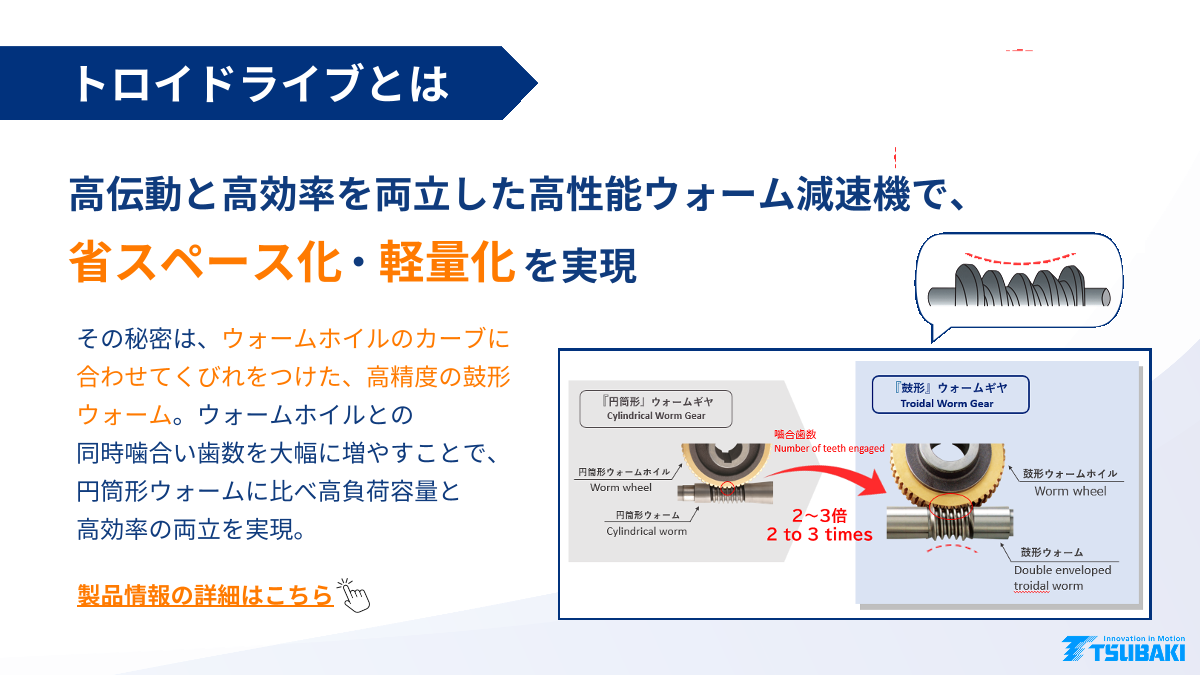

トロイドライブとは
高伝動と高効率を両立した高性能ウォーム減速機で、
省スペース化・軽量化を実現
その秘密は、ウォームホイルのカーブに
合わせてくびれをつけた、高精度の鼓形
ウォーム。ウォームホイルとの
同時噛合い歯数を大幅に増やすことで、
円筒形ウォームに比べ高負荷容量と
高効率の両立を実現。
製品情報の詳細はこちら
Page4
商品ラインアップ、トロイドライブは中形から大形サイズをラインアップし、 幅広い減速比と高い出力トルクに対応している。
商品ラインアップ
トロイドライブは中形から大形サイズをラインアップし、
幅広い減速比と高い出力トルクに対応している。
Page5
特徴①：ハイパワー＆軽量・コンパクト、高精度の鼓形ウォームによって高い負荷能力があるため、、サイズダウン、装置の、に貢献、汎用円筒形ウォームギヤに比べて 1.5～2倍の負荷能力、あらゆる直交ギヤ減速機の中で 最も軽量・コンパクト、%軽量化
特徴①：ハイパワー＆軽量・コンパクト
高精度の鼓形ウォームによって高い負荷能力があるため、
装置のサイズダウンに貢献
汎用円筒形ウォームギヤに比べて あらゆる直交ギヤ減速機の中で
1.5～2倍の負荷能力 最も軽量・コンパクト
トルク比較
サイズ200、入力1750r/min
57%軽量化
Page6
特徴②：少ない回転ムラ、同時噛合歯数が多いため回転ムラが少なく、ギヤを用いた、最小の角度伝達誤差、あらゆる減速機の中で、製品の説明動画はこちら、4～6.5枚、1.7～2枚
特徴②：少ない回転ムラ
同時噛合歯数が多いため回転ムラが少なく、ギヤを用いた
あらゆる減速機の中で最小の角度伝達誤差
角速度変動率
同時噛合歯数比較
トロイドライブ 4～6.5枚
汎用円筒形ウォーム 1.7～2枚
製品の説明動画はこちら
Page7
特徴③：静粛かつ滑らかな運転、歯形精度を極限まで向上させており、、静粛で滑らかな回転、を実現、ウォーム減速機は、他のタイプの減速機とは違い 滑り接触を行うため、振動や騒音がきわめて少ない のが特徴。トロイドライブは歯形精度を極限まで 向上させており、さらに静粛で滑らかな回転を 得られる。
特徴③：静粛かつ滑らかな運転
静かさが求められる
歯形精度を極限まで向上させており、 アプリケーションでも
安心して採用できる！
静粛で滑らかな回転を実現
ウォーム減速機は、他のタイプの減速機とは違い
滑り接触を行うため、振動や騒音がきわめて少ない
のが特徴。トロイドライブは歯形精度を極限まで
向上させており、さらに静粛で滑らかな回転を
得られる。
Page8
採用事例：ラッピングマシン、半導体・LED製造工程、シリコンやサファイヤのウエハーを研磨する装置の駆動部に採用、〇採用機種：TD125S20VRF 〇仕様：心間サイズ125、減速比1/20、採用理由、角度伝達誤差(回転ムラ)が小さい、事例の詳細動画はこちら
半導体・LED製造工程
採用事例：ラッピングマシン
シリコンやサファイヤのウエハーを研磨する装置の駆動部に採用
〇採用機種：TD125S20VRF
〇仕様：心間サイズ125、減速比1/20
採用理由
角度伝達誤差(回転ムラ)が小さい
ヘリカル・ベベル等の減速機構と比較して角度伝達誤差が
約1/10のため、滑らかな回転が最終製品の仕上がりを向上。
事例の詳細動画はこちら
Page9
採用事例：巻取り・巻出し、ターレット装置、二次電池製造工程、電極材料を金属箔に塗布する装置及び圧延する装置の駆動部に採用、〇採用機種：TD150H60BRF、TD150H60BLF 〇仕様：心間サイズ150、減速比1/60、採用理由、高減速比でもコンパクト、回転ムラが少ない
二次電池製造工程
採用事例：巻取り・巻出し、ターレット装置
電極材料を金属箔に塗布する装置及び圧延する装置の駆動部に採用
〇採用機種：TD150H60BRF、TD150H60BLF
〇仕様：心間サイズ150、減速比1/60
採用理由
高減速比でもコンパクト
ウォーム減速機は他のタイプの減速機に比べて、コンパクトなサイズで
高減速比を実現。トロイドライブなら、同負荷能力で汎用円筒形ウォーム
減速機からさらに2サイズ小さくできる。
回転ムラが少ない
回転ムラを最小限にすることで、電極材の膜厚を均一にし、最終製品の
品質の向上に寄与。
Page10
採用事例：カレンダーロール、ゴム・樹脂製造工程、ゴム・樹脂の表面を滑らかにするカレンダーロールの ロール間ギャップ調整に採用、〇採用機種：TDM200H1800VL-RF370Y 〇仕様：心間サイズ200、減速比1/1800、モータ一体型の特殊対応、採用理由、コンパクトでハイパワー
ゴム・樹脂製造工程
採用事例：カレンダーロール
ゴム・樹脂の表面を滑らかにするカレンダーロールの
ロール間ギャップ調整に採用
〇採用機種：TDM200H1800VL-RF370Y
〇仕様：心間サイズ200、減速比1/1800、モータ一体型の特殊対応
採用理由
コンパクトでハイパワー
鼓型のウォームギヤによる高伝達容量により、装置の省スペース化に
貢献。また、低速側ウォーム1/60の採用によってセルフロック性(逆転
防止)が期待できるので負荷の反力がモータに伝わりにくく、モータの
トラブルを防げる。
Page11
採用事例：大形の扉開閉、大形の扉開閉や重量部の傾倒にも最適
採用事例：大形の扉開閉
大形の扉開閉や重量部の傾倒にも最適
採用理由
・モータを含めた高いレイアウト性
・高減速・高トルクでコンパクト
・セルフロック性あり
・サーボとの組み合わせも可能
