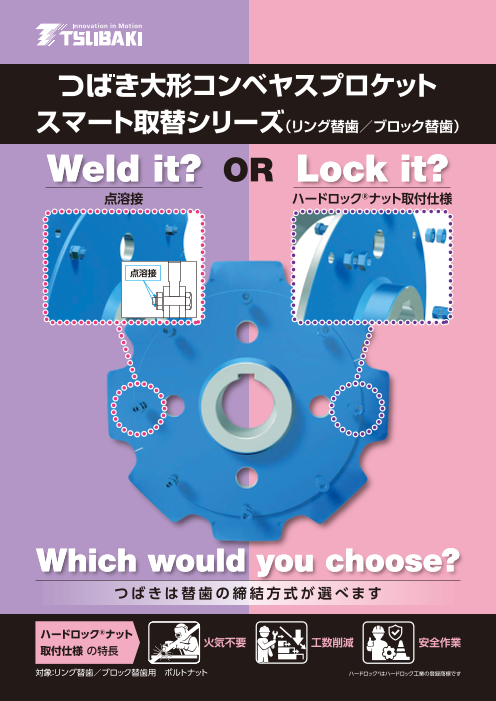

カタログの表紙
カタログの表紙

このカタログをダウンロードして
すべてを見る

ダウンロード

つばき大形コンベヤスプロケット スマート取替シリーズ ハードロックナット取付仕様

その他

つばきは替歯の締結方式が選べます

ハードロック®ナット取付仕様の特長
・火気不要
・工数削減
・安全作業

このカタログについて

ドキュメント名 つばき大形コンベヤスプロケット スマート取替シリーズ ハードロックナット取付仕様
ドキュメント種別 その他
登録カテゴリ
取り扱い企業 株式会社椿本チエイン (この企業の取り扱いカタログ一覧)

この企業の関連カタログ

この企業の関連カタログの表紙
つばき WinCS mini 傾斜仕様
製品カタログ

株式会社椿本チエイン

この企業の関連カタログの表紙
つばきケーブルベヤ
製品カタログ

株式会社椿本チエイン

この企業の関連カタログの表紙
つばきリニアモーション
製品カタログ

株式会社椿本チエイン

このカタログの内容

Page1

大形コンベヤスプロケット スマート取替シリーズ(リング替歯/ブロック替歯) Weld it? OR Lock it? 点溶接 ハードロック®ナット取付仕様 点溶接 Which would you choose? つばきは替歯の締結方式が選べます ハードロック®ナット 取付仕様 火気不要 工数削減 安全作業 の特長 対象:リング替歯/ブロック替歯用 ボルトナット ハードロック®はハードロック工業の登録商標です
