ウォーム減速機ならではの構成・特長を活かした便利な仕様をご紹介
ウォームギヤならではの構造特性を応用した活用法をご紹介します。
ウォームギヤの構造を巧みに活用することで、「省スペース」「静音性」「安全性」といった基本機能に加え、設計の自由度柔軟性を高めることが可能です。
このカタログについて
| ドキュメント名 | ウォーム減速機の便利な仕様事例vol.1 |
|---|---|
| ドキュメント種別 | ホワイトペーパー |
| ファイルサイズ | 7.3Mb |
| 登録カテゴリ | |
| 取り扱い企業 | 株式会社椿本チエイン (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容
Page1
ウォーム減速機よくある仕様事例
ウォーム減速機『ならでは』の構成・特⻑を
活かした便利な仕様のご紹介
〜仕様のワンポイントでレイアウトが広がります〜
⼊⼒両軸仕様・左ネジレ仕様・セルフロック強化仕様・特殊モータ対応
Page2

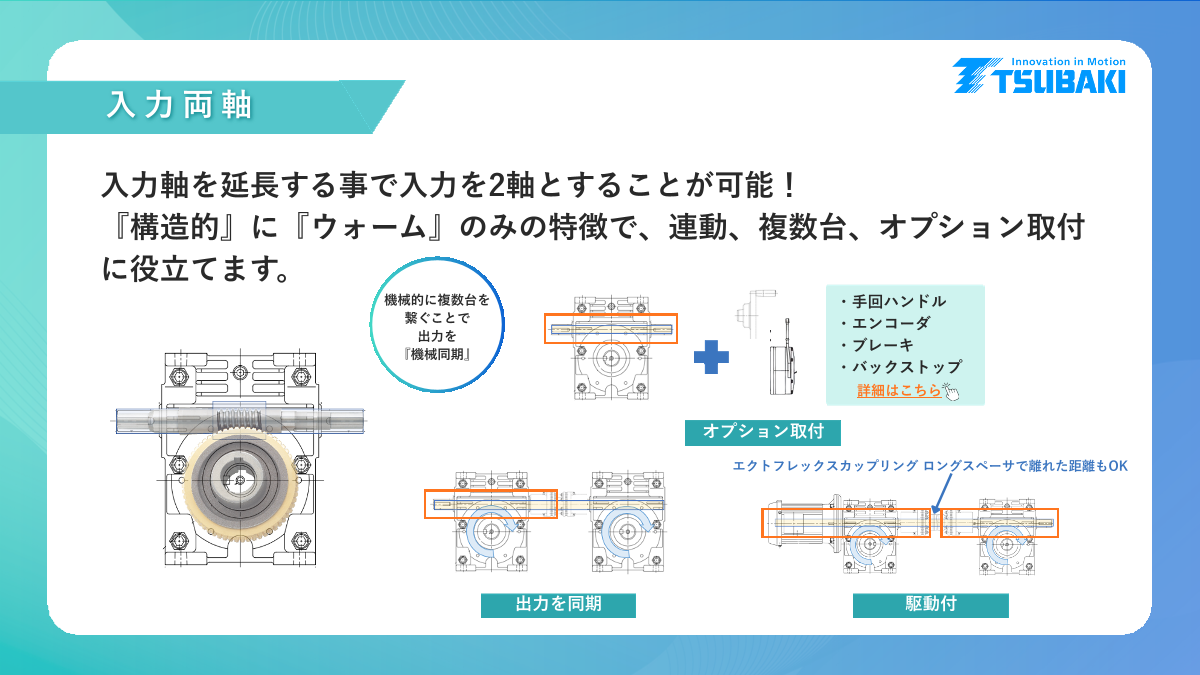

入力両軸
入力軸を延長する事で入力を2軸とすることが可能！
『構造的』に『ウォーム』のみの特徴で、連動、複数台、オプション取付
に役立てます。
機械的に複数台を ・手回ハンドル
繋ぐことで ・エンコーダ
出力を
『機械同期』 ・ブレーキ
・バックストップ
詳細はこちら
オプション取付
エクトフレックスカップリング ロングスペーサで離れた距離もOK
出力を同期 駆動付
Page3

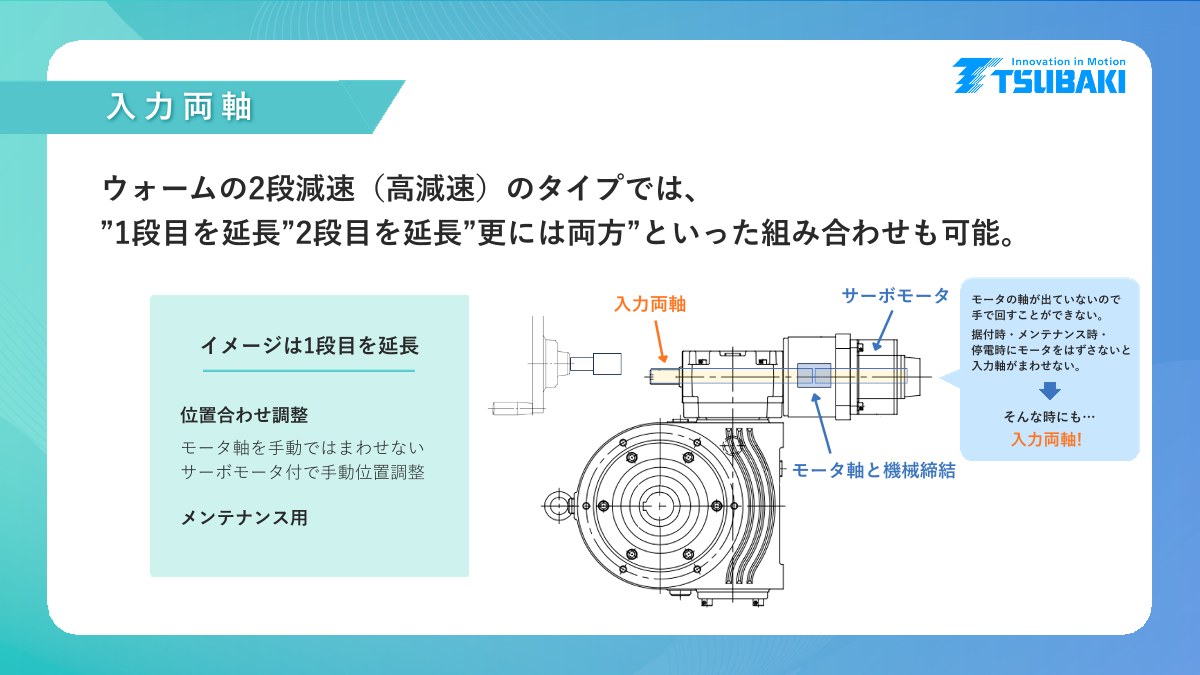

入力両軸
ウォームの2段減速（高減速）のタイプでは、
”1段目を延長”2段目を延長”更には両方”といった組み合わせも可能。
入力両軸 サーボモータ モータの軸が出ていないので
手で回すことができない。
イメージは1段目を延長 据付時・メンテナンス時・
停電時にモータをはずさないと
入力軸がまわせない。
位置合わせ調整 そんな時にも…
モータ軸を手動ではまわせない 入力両軸!
サーボモータ付で手動位置調整 モータ軸と機械締結
メンテナンス用
Page4
左ネジレ仕様
『一つの駆動』で出力軸の回転方向を『逆向き』に『機械同期』
・弊社ウォーム減速機の標準仕様は『右ネジレ』です。
ペアのウォームを『左ネジレ』にする事で出力の回転方向を反対向きに『機械同期』する事が可能です
※右ネジレ、左ネジレで能力に違いはありません
右ネジレ(標準＋入力両軸) 左ネジレ仕様(＋入力両軸)
詳細はこちら
ひとつの駆動
・2軸攪拌機
・ローラでの送り出し 出力逆向
Page5
セルフロック強化仕様
『セルフロック』ウォームギヤの特徴
・減速機が出力軸から回されようとした場合に入力軸が回りださない効果
・ウォーム減速機特有の特性(性質)
・減速比1/60では静止状態でセルフロックが期待できる
もっと小さな減速比でセルフロックが欲しい方…
セルフロック強化仕様
ウォームギヤのリード角を小さくすることで
理論上逆転しない。昇降装置の安全設計に！
Page6
特殊モータ取付
標準汎用モータ以外にも特殊寸法での取付にも対応！ ギヤモータの取付もOK!
【TERUSシリーズ】
モータの寸法・能力より製作します。 詳細はこちら
大容量サーボ
サーボ用標準仕様もラインアップ！
TERVOシリーズ 製品詳細はこちら
選定計算はこちら
防爆モータ 芯間：
35mm～100mm
適用モータ：
200W～7kW
Page7
最後に
その他にも様々な仕様事例がありますのでお気軽にご相談ください
技術問い合わせ(メール)
tc-pt-is@gr.tsubakimoto.co.jp vol.2でご紹介!
オンライン技術相談(Teams) •中空脚取付仕様
•フランジ取付大OHL仕様
https://tt-net.tsubakimoto.co.jp/tecs/sprt/sprt_inquiry.asp?code=30_10 •低バックラッシ仕様
•高減速比仕様
商品別問い合わせ(電話) •中空パワーロック仕様
https://tt-net.tsubakimoto.co.jp/tecs/sprt/sprt_ALL.asp?BU=TTN#inqTel •テーパ―ロック仕様
