自動車業界の生産ラインにおける車体搬送用途に幅広い選択肢をご提案
搬送課題に応じた3つの選択肢を、それぞれ詳しくご紹介しております。
自動車業界の生産ラインの効率化・コスト削減をお考えの方におすすめの資料となっております。
このカタログについて
| ドキュメント名 | 車体搬送の可能性を広げる！搬送課題に応じて最適解を導く選定ガイド |
|---|---|
| ドキュメント種別 | ホワイトペーパー |
| ファイルサイズ | 4.2Mb |
| 登録カテゴリ | |
| 取り扱い企業 | 株式会社椿本チエイン (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容
搬送課題に応じて、最適解を導く選定ガイド

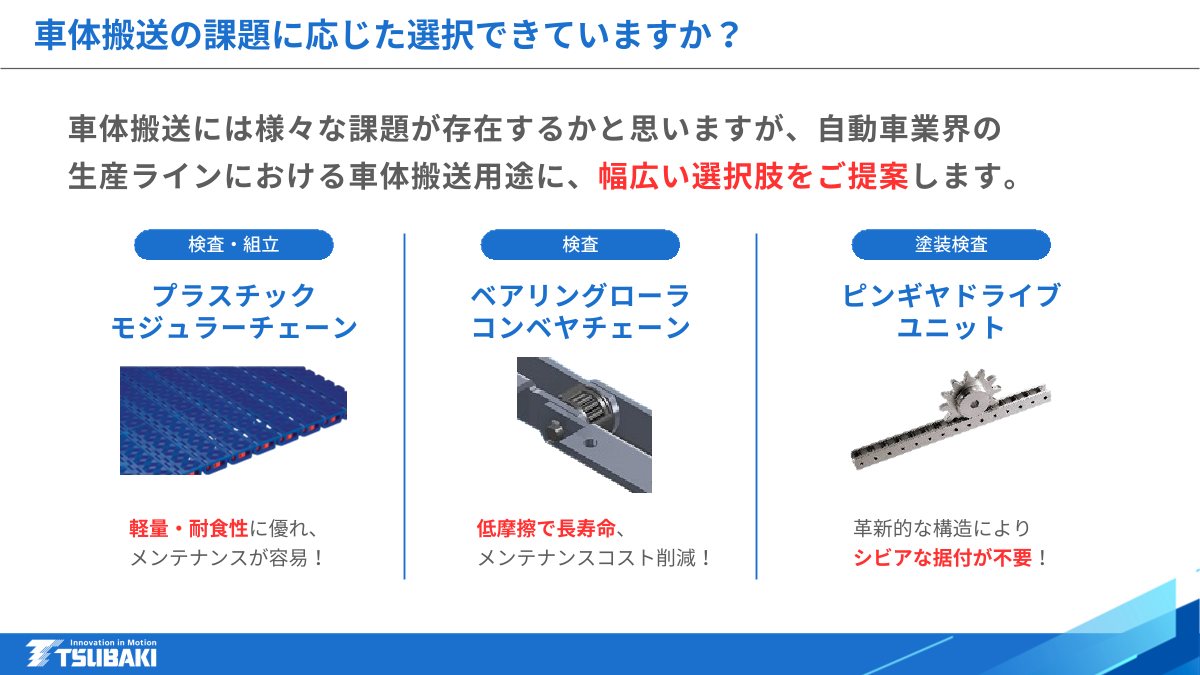

車体搬送の課題に応じた選択できていますか？、車体搬送には様々な課題が存在するかと思いますが、自動車業界の、生産ラインにおける車体搬送用途に、幅広い選択肢をご提案します。、検査・組立、検査、塗装検査、プラスチック、モジュラーチェーン、ベアリングローラ、コンベヤチェーン、ピンギヤドライブ、ユニット、革新的な構造により、軽量・耐食性に優れ、、メンテナンスが容易！、メンテナンスコスト削減！

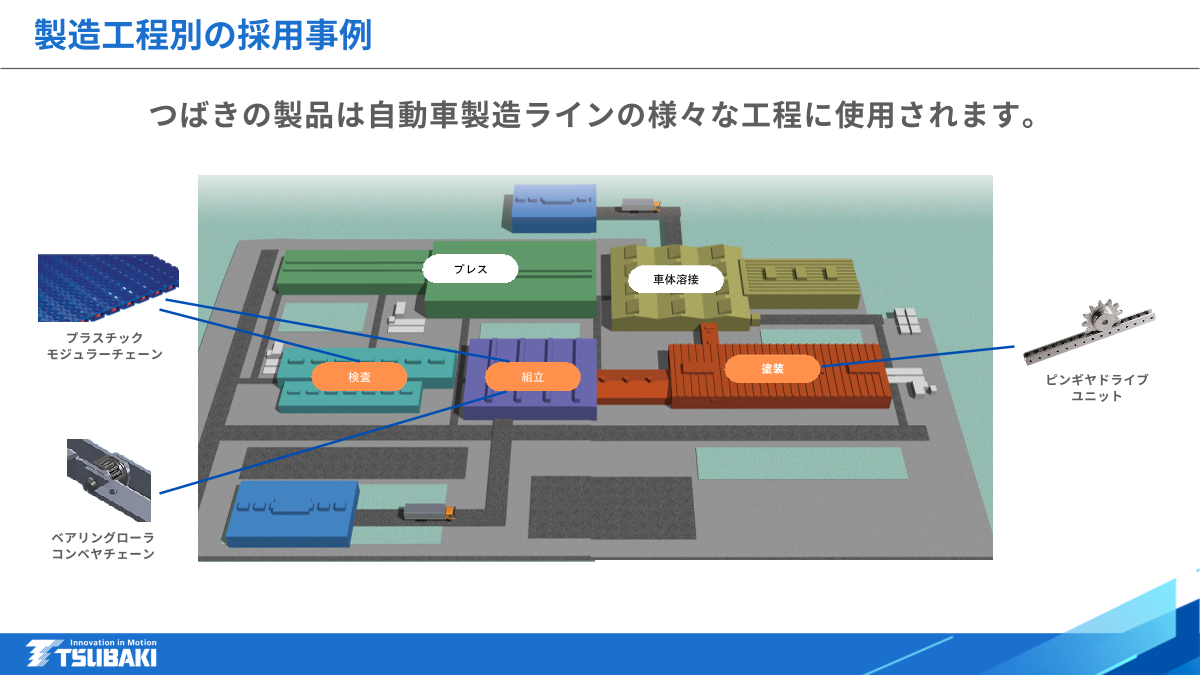

製造工程別の採用事例、つばきの製品は自動車製造ラインの様々な工程に使用されます。、塗装、プラスチック、モジュラーチェーン、ピンギヤドライブ、ユニット、ベアリングローラ、コンベヤチェーン
プラスチックモジュラーチェーンの採用事例、検査工程、水漏れ検査(シャワーテスタ)、完成車は高圧水噴射されるブース内を通過し、、水漏れ検査（シャワーテスタ）を行います。、この工程では、つばきのプラスチック、モジュラーチェーンが使われています。
プラスチックモジュラーチェーンの採用事例、組立工程、マンコンベヤ、部品を車両に組み付ける工程で作業効率アップを目的に、車体と一緒に作業者や工具台車を搬送、するマンコンベヤが設置されています。、このマンコンベヤは給油不要でクリーンな、プラスチックモジュラーチェーンが使われます。切継ぎしやすくメンテナンス性を向上します。
ベアリングローラコンベヤチェーンの採用事例、組立工程、ベアリングローラコンベヤチェーン、完成車の検査工程の長機長コンベヤには、、ベアリングローラコンベヤチェーンの標準仕様や、シャワーテスタやシャワー後の水がかかる、雰囲気のコンベヤには無給油耐水仕様が使われており、それぞれ標準仕様のコンベヤチェーンと、比較して、長寿命化の実現が可能です。
ピンギヤドライブユニットの採用事例、塗装検査、塗装検査ライン、ズレに強く、長距離横行の塗装検査ラインで、、ラフな据付で効率アップに。
ピンギヤドライブユニットの採用事例、ピンギヤドライブユニットの採用ポイント、6m超の横行でもシビアな据付が不要、粉塵・塗装環境での安定稼働、中心間距離精度で対応可能 → 長尺ラインでも現場調整が簡単、ギヤラックの約10倍の許容範囲、ゴミ噛み込みに強い構造で、、塗装工程特有の粉塵による、停止リスクを低減、増設・延長に柔軟対応、交換やライン延長にも再調整が簡単で工期短縮に貢献
プラスチックモジュラーチェーンの製品ラインナップ一覧、WT3109ｰW形、BTH16形、WT6306-W形、主な用途、作業者・台車 搬送、車体搬送＋作業者・台車 、機長50Mまで、車体搬送＋作業者・台車 、機長100Mまで、チェーンピッチ（P）、31.75mm、50.8mm、63.5mm、厚み（T）、14mm、22mm、30mm、チェーン幅 編成単位、300mm～ 、400mm～ 、100mm単位編成、400mm～ 、100mm単位編成、最大許容張力、25kN/ｍ、62kN/ｍ、103kN/ｍ、特徴、チェーン表面に滑り止め、チェーン表面に滑り止め、輪留めリンク、チェーン表面に滑り止め、※用途は目安です。対応機長は条件により異なります。
プラスチックモジュラーチェーン各製品の特徴、ＷＴ３１０９-Ｗ形、(チェーン幅：３００ｍｍ～)、※本体モジュール、連結ピンともにオールプラスチック製、バンパー、ドアなどの組立工程時に、作業者と工具台車などの搬送
プラスチックモジュラーチェーン各製品の特徴、ＢＴＨ１６形、(チェーン幅：４００ｍｍ～)、※本体モジュール、連結ピンともにオールプラスチック製、・中機長(機長５０ｍ前後)対応、 ※条件によっては更なる長機長対応可、・車両と作業者、工具台車の搬送、輪留めリンク
プラスチックモジュラーチェーン各製品の特徴、ＷＴ６３０６-Ｗ形、(チェーン幅：４００ｍｍ～)、※本体モジュール、連結ピンともにオールプラスチック製、・長機長(機長１００ｍ前後)対応、・組立工程、検査工程をターゲット、水抜き穴、輪留めリンク
