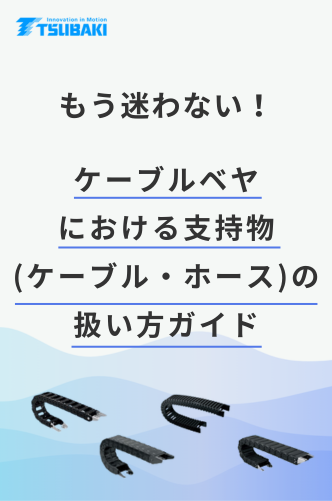

Page1
もう迷わない！
ケーブルベヤにおける
支持物(ケーブル・ホース)の
扱い方ガイド

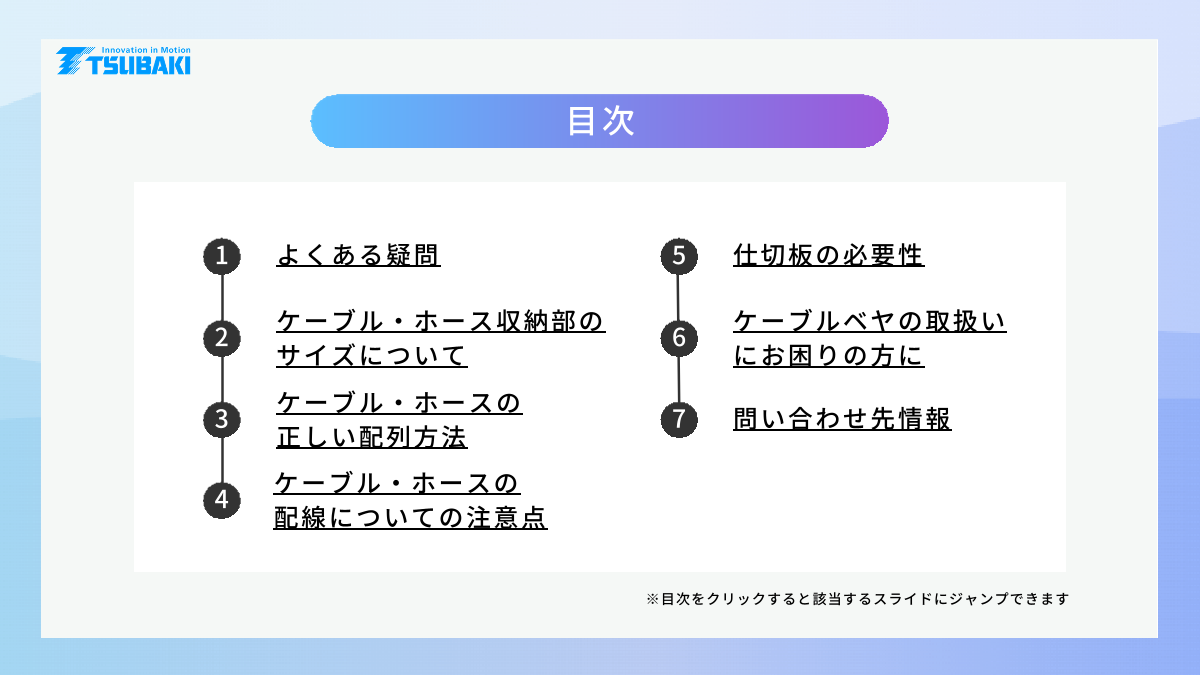

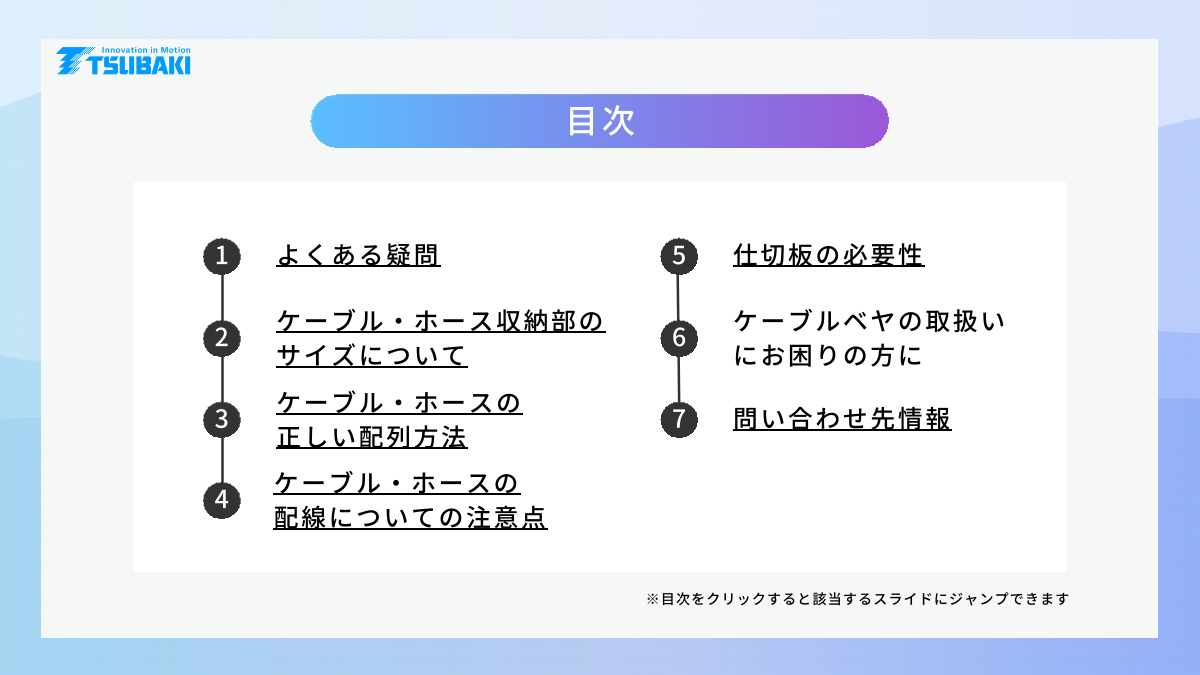

Page2
目次
1 よくある疑問 5 仕切板の必要性
ケーブル・ホース収納部の ケーブルベヤの取扱い
2 6
サイズについて にお困りの方に
ケーブル・ホースの
3 7 問い合わせ先情報
正しい配列方法
ケーブル・ホースの
4
配線についての注意点
※目次をクリックすると該当するスライドにジャンプできます

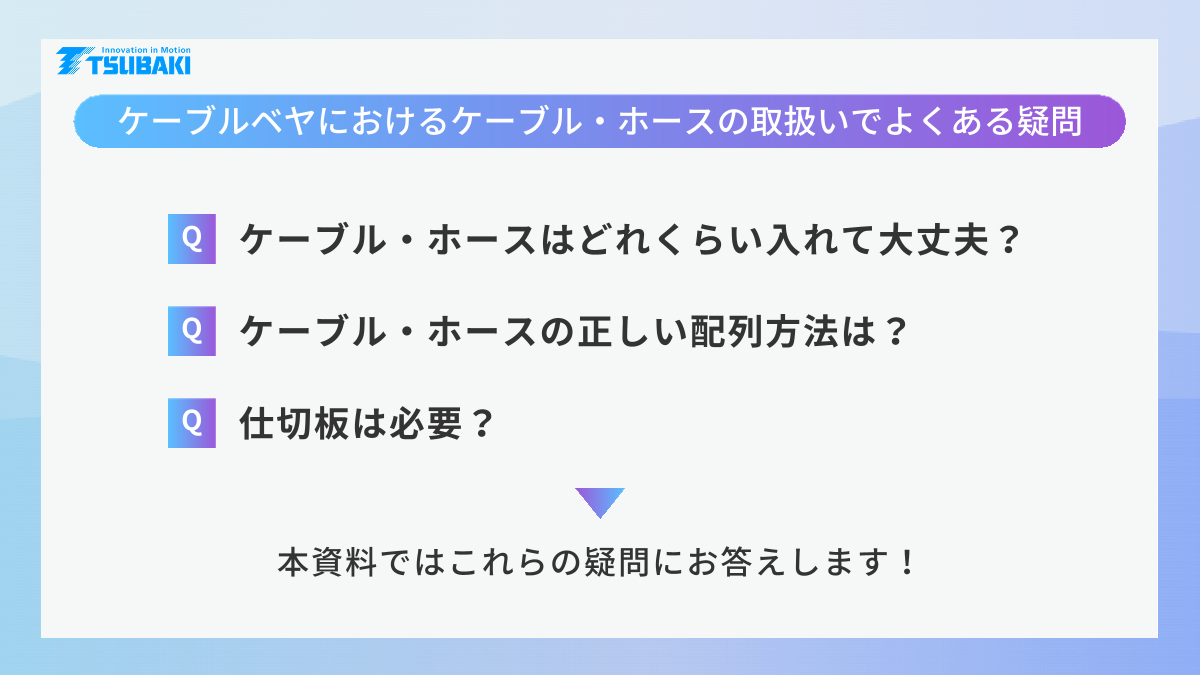

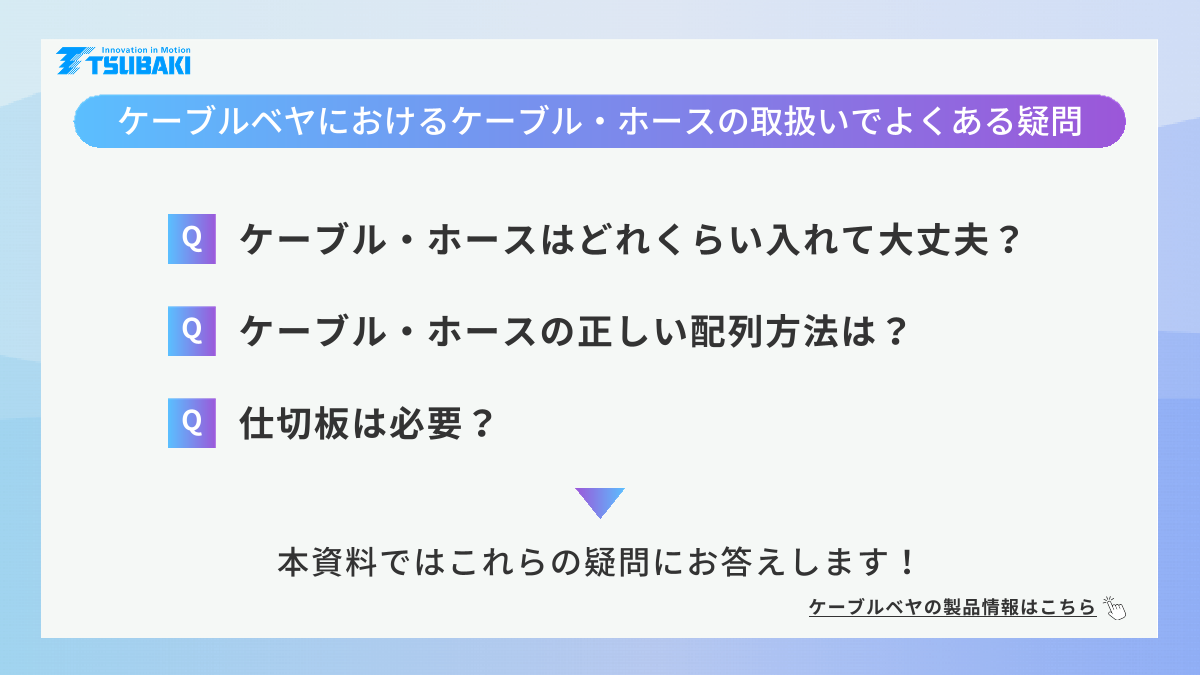

Page3
ケーブルベヤにおけるケーブル・ホースの取扱いでよくある疑問
Q ケーブル・ホースはどれくらい入れて大丈夫？
Q ケーブル・ホースの正しい配列方法は？
Q 仕切板は必要？
本資料ではこれらの疑問にお答えします！
Page4
ケーブル・ホース収納部のサイズについて
ケーブル・ホース収納部は、ケーブル・ホースの外径・本数を基に
断面のスペースをチェックすることにより決定します。
1 内高さの決定
ケーブル・ホースの最大外径よりケーブルベヤの内高さを確認します。
2 内幅の決定
ケーブル・ホースの外径と本数よりケーブルベヤ内幅を確認します。
Page5
ケーブル・ホースの正しい配列方法
配列のポイント
１.ケーブル・ホースの外径と内幅間の
隙間を確保ください。
２.ケーブル・ホースは横1列に設置して
ください。
３.ケーブル・ホース同士が干渉する
ような配列は避けてください。
４.ケーブル・ホースの本数は、ケーブル
・ホースに無理な力が作用しない範囲
にしてください。
５.仕切板付きのものは仕切板を取付て
ください。できるだけ1空間に1本と
なるように仕切を決定ください。
Page6
ケーブル・ホースの配線についての注意点
1 柔軟性に富み、繰返し屈曲性・耐久性に優れた移動用のケーブル・ホースを使用して
ください。
2 ケーブル・ホースはねじれのないように配線してください。ドラムやコイルから
スパイラル状に引き出すと、ケーブル・ホースがねじれた状態で配線されますので、
行わないでください。
3 ケーブル・ホースの必要長さ
ケーブル：(ピッチ×リンク数)＋取付部長さ=ケーブル必要長さ
ホース：{(ピッチ×リンク数)＋取付部長さ}×1.015＝ホース必要長さ
※係数1.015はホースの収縮を見込んだ値ですが、ホースの種類によって異なりますので、ホースメーカーにご確認ください
4 ケーブル・ホースは屈曲部で引張り勝手やケーブルベヤ外周面に押付けた状態に
ならないよう、緩ませ気味(ケーブルベヤ内周面より浮き上がり)に、自由に動けるよう
に配線してください。
Page7
ケーブル・ホースの配線についての注意点
5 ケーブル・ホースに不要な張力が作用しないように、ケーブルベヤ内での長さを
保つために移動端および固定端部で固定(クランプ)してください。
※ケーブル・ホースをケーブルベヤ内では固定しないでください
6 ケーブル・ホースは、横一列に配列し、積重ねないでください。仕切板を取付けられる
タイプでは、仕切板によりケーブル・ホースを整頓してください。
7 ケーブル・ホースを多段に仕切る場合、ケーブル・ホースの長さは、内外周は同一では
ありません。それぞれのケーブル・ホースの中心ライン上で必要長さを求めてください。
ただし、ケーブル・ホースを多段に仕切ると、ケーブル・ホースが摺動により、摩耗
しやすくなりますので、横一列に並べることをおすすめします。
Page8
仕切板の必要性
仕切板はケーブル・ホース保護に重要なパーツです。
出来る限り仕切板をご使用の上、ケーブル・ホースを分けて挿入
ください。
仕切板の役割
①ケーブル・ホース同士の摺動を防ぐ
②ケーブル・ホースのよじれを防ぐ
③信号線について、ノイズの軽減
Page9
ケーブルベヤの取扱いにお困りの方に…
メンテナンス業務のお悩み、つばきプロサービス®で解決します！
つばきプロサービスとは、産業用機械製品を対象とした椿本チエインのアフターサービスです。
椿本チエインが提供する産業用機械製品をご使用のお客様に、製品ライフサイクル全体にわたり
メンテナンス業務をサポートします。
サービスメニュー
点検・診断 製品調査 セミナー・トレーニング 取扱サポート
当社の専任担当がお客様の現場 対象製品を当社にご送付いただ お客様のご要望に応じて、セミ 当社の専任担当がお客様の現場
を訪問し、設備に使用されてい き、ご要望の調査を実施し報告 ナー・トレーニングを実施しま を訪問し、対象製品の取扱いの
る対象製品の状態を点検して診 します。摩耗・破断・腐食・ す。 アドバイスを行います。
断します。 屈曲不良などの原因を推定し、
ご要望に応じて対策を提案しま
す。
サービスページはこちら サービスページはこちら サービスページはこちら サービスページはこちら
Page10
お問い合わせ先
つばきプロサービスはお客様のご要望や当社製品のご利用状況
などを踏まえ、オーダーメイドでサービスをご提供いたします。
まずはお気軽にご相談ください。
サービス事業開発部（株式会社椿本チエイン
京田辺工場）
電話 0774-64-5108
フォーム https://tt-net.tsubakimoto.co.jp/tecs/sprt/sprt_inquiry.asp?code=10_300
