二次電池の製造工程別にアプリケーション事例をご紹介

電気自動車（EV）やハイブリッド車（HV）など電動車の普及に伴い、車載用の二次電池の需要が急激に拡大しています。
製造工程ごとに各種つばき商品のご提案が可能です。

このカタログについて

ドキュメント名 【二次電池業界向け】製造工程別アプリケーション事例
ドキュメント種別 事例紹介
ファイルサイズ 7.7Mb
登録カテゴリ
取り扱い企業 株式会社椿本チエイン (この企業の取り扱いカタログ一覧)

この企業の関連カタログ

この企業の関連カタログの表紙
つばき機械式過負荷保護機器 ショックガード® TGHシリーズ
製品カタログ

株式会社椿本チエイン

この企業の関連カタログの表紙
ATRAFLEX™カップリング AFTシリーズ
製品カタログ

株式会社椿本チエイン

この企業の関連カタログの表紙
タイミングプーリ　フィットボア　アルミ品種拡大
製品カタログ

株式会社椿本チエイン

このカタログの内容

Page1

⼆次電池業界向け 製造⼯程別 アプリケーション事例
Page2

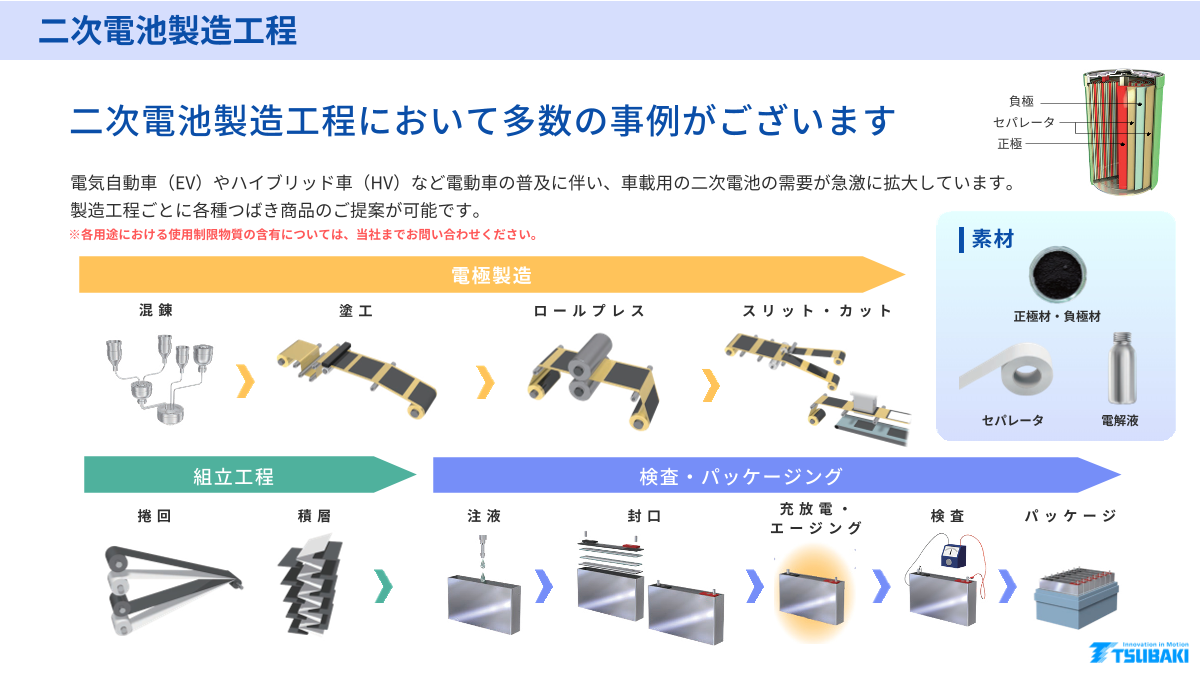

⼆次電池製造⼯程 負極 ⼆次電池製造⼯程において多数の事例がございます セパレータ 正極 電気⾃動⾞（EV）やハイブリッド⾞（HV）など電動⾞の普及に伴い、⾞載⽤の⼆次電池の需要が急激に拡⼤しています。 製造⼯程ごとに各種つばき商品のご提案が可能です。 ※各⽤途における使⽤制限物質の含有については、当社までお問い合わせください。 素材 電極製造 混 錬 塗 ⼯ ロ ー ル プ レ ス ス リ ッ ト ・ カ ッ ト 正極材・負極材 セパレータ 電解液 組⽴⼯程 検査・パッケージング 捲 回 積 層 注 液 封 ⼝ 充 放 電 ・ 検 査 パ ッ ケ ー ジ エ ー ジ ン グ
Page3

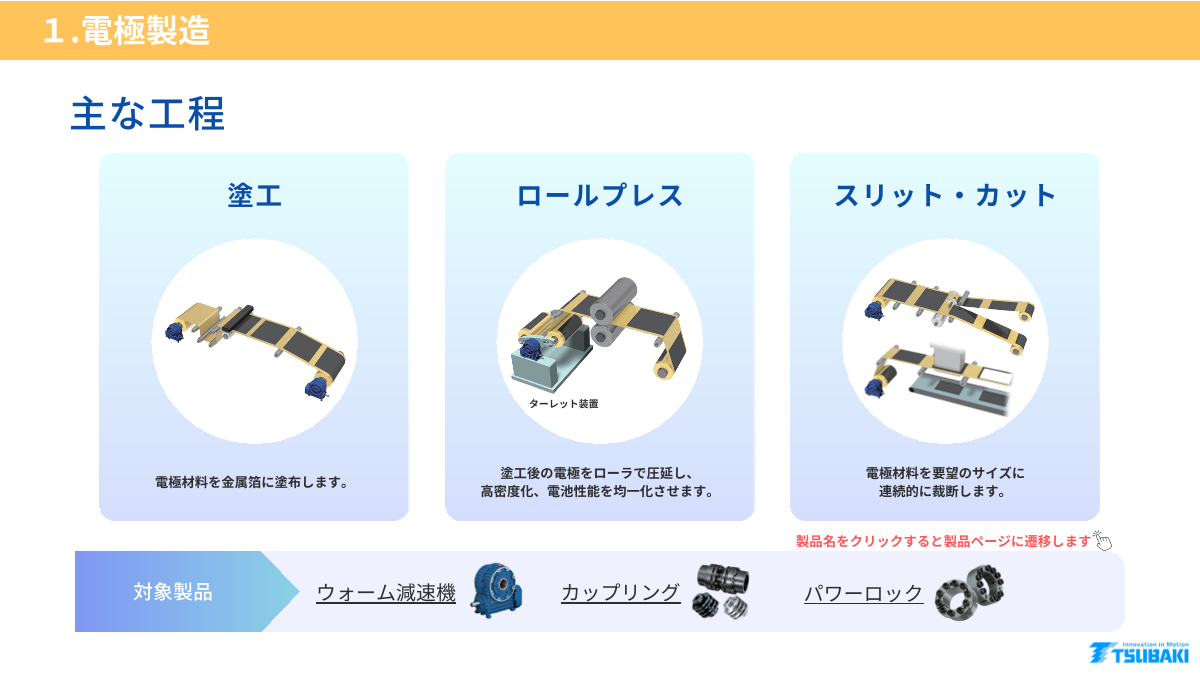

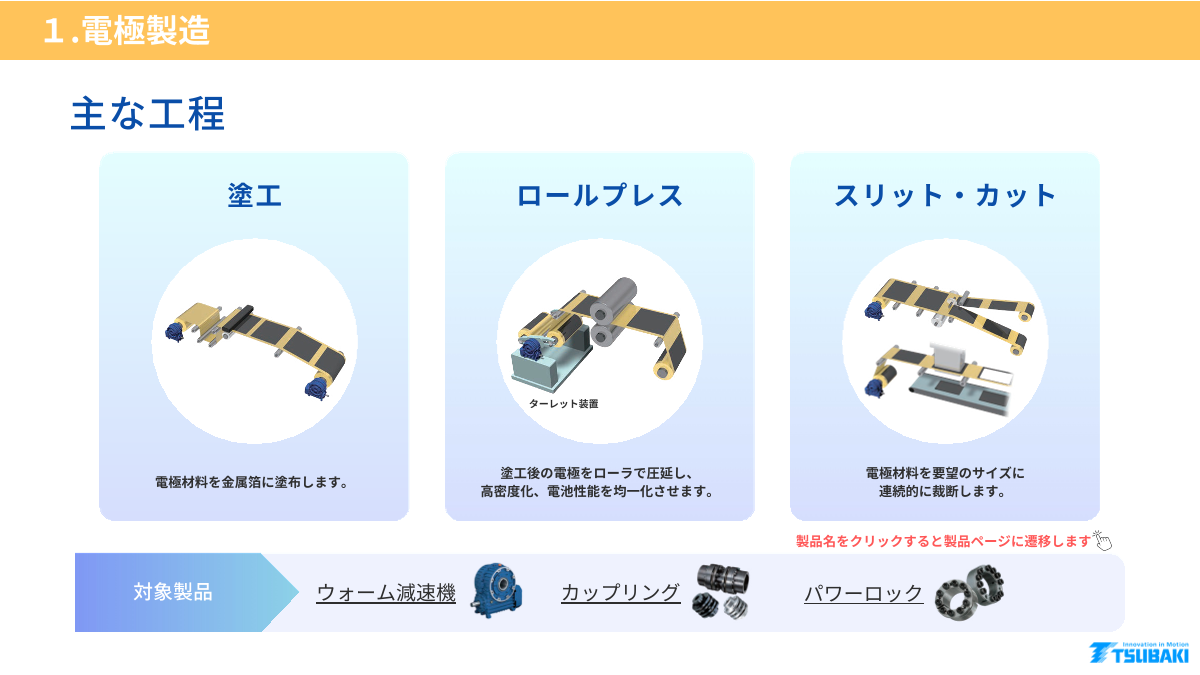

１.電極製造 主な⼯程 塗⼯ ロールプレス スリット・カット ターレット装置 電極材料を⾦属箔に塗布します。 塗⼯後の電極をローラで圧延し、 電極材料を要望のサイズに ⾼密度化、電池性能を均⼀化させます。 連続的に裁断します。 製品名をクリックすると製品ページに遷移します 対象製品 ウォーム減速機 カップリング パワーロック
Page4

１.電極製造 巻取り・巻出し ターレット駆動 巻取り・巻出し ターレット駆動 ウォーム減速機 ・カップリング 円筒形と⿎形の2種類のウォームギヤをラインアップ。豊富なバリエーションで ・パワーロック® 様々な要求に対応が可能なシリーズです。 ⾼い負荷能⼒によりコンパクトな装置設計に貢献します。また、回転ムラが少なく、 軸の連結や締結においてノンバックラッシ ロールTOロールの⼯程での巻取り・巻出しや での駆動を実現します。 ターレット駆動の低速駆動につばきのウォーム減速機が多く採⽤されています。 耐⾷性が要求される上流⼯程ではステンレス 仕様や無電解ニッケルメッキ仕様の提案が 可能です。 ハイパワー＆ ステンレスや表⾯処理における使⽤制限物質 汎⽤円筒形ウォームに対して最⼤2サイズ 軽量・コンパクト の含有については当社までお問い合わせ ⼩さい枠番が選定できます。 ください。 トロイドライブは同時噛合⻭数が多いため、 少ない回転ムラ ギヤを⽤いたあらゆる減速機の中で最⼩の ⾓度伝達誤差です。
Page5

２.セパレータ製造 主な⼯程 キャスト 抽出槽 Tダイから押し出された 延伸されたフィルムの 原料を冷却・延伸します。 洗浄・乾燥などをします。 キャスト 抽出槽 縦延伸装置 縦延伸 複数のロール間に 原料を通し延伸します。 製品名をクリックすると製品ページに遷移します ・リニパワージャッキ® ・サーボモーター⽤減速機 対象製品 NER ・マイタギヤボックス ・タイミングベルト＆プーリ ⼩形コンベヤチェーン カップリング ・ディスクカップリング ・マイタギヤボックス ＆スプロケット ・ギヤモータ ・ウォーム減速機
Page6

２.セパレータ製造 縦延伸装置 キャスト NERカップリング ・リニパワージャッキ® ・マイタギヤボックス ロール軸と駆動部との連結で活⽤されています。 リーマボルト・ディスクなどのお客様での組付け ・ディスクカップリング が不要な新構造で圧倒的な組⽴時間短縮、 また従来のディスクカップリングに⽐べ ・ギヤモータ ⼤きな軸⽳加⼯が可能で、必要トルクに対して 軸径が⼤きなロールとの連結に最適です。 メンテナンス時のロールの昇降で、リニパワージャッキ・マイ タギヤボックス・ディスク カップリングを活⽤できます。 これら複数製品の⼀括選定もご提案します。ジャッキシステム 選定ページもご活⽤ください。
Page7

２.セパレータ製造 抽出槽 フィルム搬送 サーボモーター⽤減速機 (中空軸タイプ) コンベヤチェーン＆ ・タイミングベルト＆プーリ スプロケット ・マイタギヤボックス 使⽤環境に合わせ、ステンレスチェーン・ニッケル ・ウォーム減速機 メッキチェーンなどさまざまな仕様をラインアップ しています。 ロール軸のサーボモータ駆動⽤の減速機としてハイポイドギヤ スプロケットは軸⽳加⼯内容の選択や図⾯の⼊⼿が の中空軸タイプが活⽤されています。サーボモータを直結する 簡単なフィットボアが便利です。 中空減速機でレイアウトをシンプルにします。 1モータで複数ロールを駆動させるレイアウトではウォーム減速機、 マイタギヤボックス、ディスクカップリング、タイミングベルト などの組合せでデザインに合わせた⼀括選定も可能です。
Page8

3.組⽴⼯程 主な⼯程 積層・捲回 注液 充放電・エージング 電極とセパレータを交互に TAB溶接の後、電池セルに 充放電を繰り返し、電池を活性化させた後、 ⾼精度に積み重ねます。 電解液を注⼊し、封⼝します。 所定の温度環境で⼀定期間放置します。 製品名をクリックすると製品ページに遷移します ケーブルベヤ® フラットベヤ® クリーンベヤ® サーボモータ⽤減速機 TKR形 対象製品 TERVO®シリーズ プラブロック 間⽋搬送⽤ チェーン チェーン ラムダチェーン パック-U-ベヤ®
Page9

3.組⽴⼯程 ケーブルベヤ®TKR形 フラットベヤ® つばき独⾃の屈曲機構により低発塵での稼働を実現します。 つばきケーブルベヤ技術を駆使した独⾃の⾃⽴式フラット ⼆次電池製造のクリーンルームでの使⽤に適しています。 ケーブルシステム。 また、ドライ環境での使⽤に最適なドライ環境仕様も 跳ね上がり抑制、⻑ストロークを実現するサポートメンバは ラインアップしています。 チューブに内蔵。ケーブル・チューブは平型に溶着した構造のため、 低発塵を実現します。 ドライ環境仕様 ※受注⽣産品 構造 超低露点のドライな環境下でも 低騒⾳・低発塵・⻑寿命 フラットケーブル（他社製） TKR15H22 リチウムイオン電池などの製造⼯程で、 極めて低湿度な環境下での使⽤に 最適です。 TKR20H28/TKR26H40/TKR28H52 フラットベヤ（当社製）
Page10

3.組⽴⼯程 クリーンベヤ® サーボモータ⽤減速機 ケーブルやチューブ、サポートメンバを専⽤のフッ素 TERVO®シリーズ 樹脂製ポッド内に収納することで摩耗粉の⾶散を防⽌し、 サーボモータによる⾼度なモーションコントロールに最適な つばきケーブルベヤシリーズの中で最も低発塵で、 減速機をラインアップしています。 ISOクラス1を実現します。⽣産設備の品質に対する 捲回⼯程の駆動部においてコンパクトな設計が可能になります。 信頼性向上が図れます。 構造
Page11

3.組⽴⼯程 プラブロックチェーン 間⽋搬送⽤チェーン ブロック形状で⼩さなリンク幅を採⽤。 専⽤のニードルを使⽤した摩耗伸びゼロのチェーン。 サイズバリエーションも豊富で、搬送物や使⽤条件に 注液後の蓋の取付けや注液部などの⾼精度な間⽋運転に 合わせてサイズ・仕様を選択いただけます。 最適です。 LF チェーンリンクに 低摩擦・耐摩耗 低摩擦・耐摩耗 ポリアセタール採⽤ KV チェーンリンクに 耐熱･⾼速 特殊エンプラ採⽤ Y チェーンリンクに 耐薬品 特殊エンプラ採⽤
Page12

3.組⽴⼯程 ラムダチェーン パック-U-ベヤ® 特殊含油ブシュを採⽤したチェーン。含油ブシュ 充放電・エージング⼯程における⾼いレベルでの⾃動化を による⾃⼰潤滑機能を備えているため無給油・⻑寿命を 実現し、省⼈・省スペース、安定品質に寄与します。 実現します。 また、⽴体⾃動倉庫より過酷環境に強く、回転機構で メンテンナンス⼯数の削減や、クリーンな環境の維持に ムラのない環境制御も可能です。装置周辺のコンベヤ等も 貢献します。 併せてご提案できます。 基本構造 導⼊事例 過熱・加湿装置 ・温度仕様：max80℃±2.5℃ ・湿度仕様：max60%±5% ・オプション：前室、⾃動シャッター、  エアカーテン ・収納量：70ケース ・収納物：プラスチックコンテナ ・ケースサイズ：W30０XD450XH300
Page13

４.搬送 各⼯程間の⽔平搬送にチェーンが多く採⽤されています 製品名をクリックすると製品ページに遷移します フリーフローチェーン プラスチック モジュラーチェーン 対象製品 オートラン NAB WB バンガード® エプロベータ ラバースター®
Page14

４.搬送 ⾓型電池、ラミネート型電池（パレット搬送） フリーフローチェーン パレット搬送することが多い⾓型、ラミネート型電池の⼯程間搬送にはアキュムレーション可能なフリーフローチェーンが 多く採⽤されています。 サイドローラチェーン 倍速チェーン RS形チェーンのピンを延⻑し、⾃由に回転 ⼤径ローラと⼩径ローラを組み合わせた独⾃構造によりチェーン速度の するサイドローラを取り付けたチェーンです。 2.5倍の⾼速搬送を実現します。 低重⼼による安定した搬送や装置の コンパクト化に適しています。倍速チェーン ポイント 同様、チェーン本体、サイドローラの材質も 選択可能です。 ・チェーン本体は無給油（ラムダチェーン）、  ステンレスなど使⽤⽤途や環境に応じて適切な仕様 ・ローラ材質もエンプラ、スチール製から選択  可能です。 倍速チェーン 切断⼯具 ・専⽤の切断⼯具を使⽤することで、作業時間の短縮、  メンテナンス性の向上を実現。
Page15

４.搬送 円筒型電池（カセット搬送） プラスチックモジュラーチェーン オートランバンガード® カセットに⽴てた状態で搬送される 地上設備や通路とは無関係に最短でステーション間を 円筒型電池の製造ラインにはプラス 結ぶことができ、コンパクトで効率的な構成が可能です。 チックモジュラーチェーンが多く 最⼤220M/MINという⾼速搬送かつ静⾳、安定搬送が可能です。 採⽤されます。 ⾮接触給電⽅式を採⽤することで、発塵のリスクを レンガ状に組み合わせられた 減らしたタイプもあり、クリーン⼯場（クラス100相当） モジュール構造でメンテナンス性に での搬送にも対応できます。搬送物の特性に合わせた 優れています。 ハンガの制作が可能です。 プラモジュラチェーンを使⽤した標準コンベヤ つばきWincs®mini ・標準化により短納期に対応可能です。 ・ナイフエッジ構造により⼩物でもスムーズな乗り移りが可能です。 ・搬送物のアキュームに最適です。 ・コンベヤ上で、搬送物が横滑り可能です。 IPF仕様 ・蛇⾏によるチェーンの破損がありません。 (⾮接触給電タイプ) ・スプロケット駆動のため、摩擦駆動と違いスリップがありません。 ・形式選定のみで⼿配可能です。
Page16

４.搬送 NABエプロベータ WBラバースター® 摩耗性の⼤きな搬送物、塊状の搬送物の輸送に適しています。 スチールコード⼊りのラバーブロックチェーンとユニーク バケットに独特のラップ機構を採⽤し、ラップ部からの な構造のバケットを採⽤した容器式コンベヤです。 粉もれを最⼩にできます。 バケットの前後は、フレキシブルなストラップで次のバケット また、連続ゴム底バケット仕様や、軽量で耐⾷や付着に に接合されるため、接続部の隙間はありません。 対しても威⼒を発揮する樹脂製（材質：ポリアセタール） また、バケットは樹脂成型品ですので、互いの側板部の隙間はほ バケットの採⽤も可能です。 とんどありません。 静かな運転が可能で、さらにスチールコードはラバーブロックで 覆われているため、摺動摩耗がなく⻑寿命です。
Page17

５.昇降 ⽤途や荷重、速度に応じてさまざまな電動での昇降⽅式 を提案できます 製品名をクリックすると製品ページに遷移します リフトマスタ® リニパワー リニスピード ジャッキ® ジャッキ® 対象製品 ジップチェーン ジップチェーン リフタ® アクチュエータ®
Page18

５.昇降 コンベヤ投⼊部振り分け コンベヤ投⼊部振り分け リフトマスタ® リニパワージャッキ® 置きポン形で、電動の⽚持ち式リフタです。 ストックコンベヤの振り分け⼯程にリニパワージャッキが使⽤ ネジ、ガイドをフレーム内に収納し、コンパクトな設計に されています。 より、⽣産ラインを⾃由にレイアウトできます。 ネジ軸に防錆処理、クリーングリ−ス塗布、ケ−スはウレタン また、設計・組⽴・据付⼯数の⼤幅な削減に貢献します。 樹脂塗装などクリーンルームでの使⽤に適した仕様もライ パレットのコンベヤ投⼊部の振り分け⽤途などにご検討いただ ンアップ。周辺部品を含めた連動システムとしての提案も けます。 可能です。 モータの制御により多点停⽌や速度制御が容易になります。
Page19

５.昇降 昇降搬送 段差解消・段積み段バラシ リニスピードジャッキ® ジップチェーンリフタ® 200MM/Sのネジ軸速度とMAX100％EDの負荷時間率を ジップチェーンの特⻑である⾼速・⾼頻度・⻑寿命を 実現します。運転速度を上げても従来のジャッキより ⽣かしたテーブルリフタです。 ⼩形サイズで対応でき、さらに新開発構造により低床化を ⽣産性の向上が求められる⼆次電池製造において段差解消や 実現します。 段積み、段バラシ⽤途で使⽤することでメリットを発揮 次⼯程へワークを送り出す部分の昇降やプレス⽤途の します。ポストタイプのリフタも対応可能です。 専⽤機に使⽤することで⽣産性向上やスペースセービング に貢献します。 特徴 ■最⼤昇降速度：    100M/MIN ■連続運転：  毎分1往復以上 ■期待寿命：  100万回往復以上
Page20

５.昇降 段差解消・段積み段バラシ AGV・AMR ジップチェーンアクチュエータ® ・ジップチェーンアクチュエータ® チェーンの屈曲を活かした独⾃構造で圧倒的なコンパクト性 ・リニパワージャッキ を実現します。 パレット昇降部などで多数の採⽤実績があります。テーブル AGVやAMR上の昇降機構にジップチェーンアクチュエータを 真下にアクチュエータを設置できるため、ガイド・テーブル ⽤いることで、低床性に貢献します。 などを簡素にできる点もポイントです。 原反ロールなど重量物の昇降にはリニパワージャッキが 適しています。クリーンルーム仕様もラインアップ ■超低床×多点位置決め しています。 椿本チエイン製ジップチェーンアクチュエータ® とオリエンタルモーター製の位置制御モータを 組み合わせた製品もございます。 以下のような特徴を備えており、お客様の装置 設計に貢献いたします。 ・低床設計   ・多点位置決め ・取付⽅向⾃由 ・⻑寿命
