ケーブル・ケーブルベヤ からの発塵にお悩みの方に！

ケーブル・ケーブルベヤ からの発塵にお悩みの方に！ ケーブルベヤ クリーンシリーズ
Page2

ケーブルベヤでのお悩み、その悩み、クリーンシリーズで解決します。

ケーブルベヤでのお悩み ケーブル・ケーブルベヤからの発塵による ワークへの影響が心配… その悩み、クリーンシリーズで解決します。
Page3

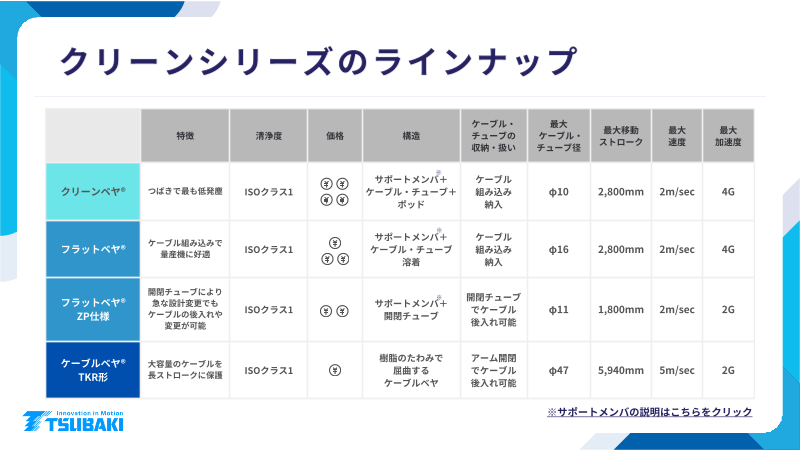

クリーンシリーズのラインナップ、クリーンベヤ®、ISOクラス1、φ10、2,800mm、2m/sec、4G、フラットベヤ®、ISOクラス1、φ16、2,800mm、2m/sec、4G、フラットベヤ® ZP仕様、ISOクラス1、φ11、1,800mm、2m/sec、2G、ケーブルベヤ® TKR形、ISOクラス1、φ47、5,940mm、5m/sec、2G、※サポートメンバの説明はこちらをクリック

クリーンシリーズのラインナップ ケーブル・ 最大 最大移動 最大 最大 特徴 清浄度 価格 構造 チューブの ケーブル・ ストローク 速度 加速度 収納・扱い チューブ径 ※ サポートメンバ＋ ケーブル クリーンベヤ® つばきで最も低発塵 ISOクラス1 ケーブル・チューブ＋ 組み込み φ10 2,800mm 2m/sec 4G ポッド 納入 ※ サポートメンバ＋ ケーブル ケーブル組み込みで フラットベヤ® 量産機に好適 ISOクラス1 ケーブル・チューブ 組み込み φ16 2,800mm 2m/sec 4G 溶着 納入 開閉チューブにより ※ 開閉チューブ フラットベヤ® 急な設計変更でも サポートメンバ＋ ケーブルの後入れや ISOクラス1 でケーブル φ11 1,800mm 2m/sec 2G ZP仕様 開閉チューブ 変更が可能 後入れ可能 樹脂のたわみで アーム開閉 ケーブルベヤ® 大容量のケーブルを TKR形 長ストロークに保護 ISOクラス1 屈曲する でケーブル φ47 5,940mm 5m/sec 2G ケーブルベヤ 後入れ可能 ※サポートメンバの説明はこちらをクリック
Page4

ISO クラス1、フラットベヤ®ZP仕様、開閉構造を備えた自立式フラットケーブルシステム、Point!、ケーブルの後入れや変更が可能 な独自開発の開閉チューブ、ケーブルに自立機能を追加、低発塵・低騒音、省スペース対応、省スペースで使えるR40を新発売！ 設置スペースのコンパクト化に貢献。、製品ページはこちら

ISO フラットベヤ®ZP仕様 クラス1 開閉構造を備えた自立式フラットケーブルシステム Point! ケーブルの後入れや変更が可能 ケーブルに自立機能を追加 低発塵・低騒音 な独自開発の開閉チューブ サポートメンバがフリースパン部のた サポートメンバの摩耗粉飛散を抑制。 屈曲性、耐久性、摺動性のよい、つばき わみを抑制し、ケーブル・チューブの 独自のショートピッチ構造とサポート 独自の開閉チューブを開発。ロック部は 自立を実現します。また、稼働時の跳 メンバ用チューブの遮音効果により稼 開け閉めしやすく、稼働時に開かないジ ね上がりも抑制します。 働時の騒音を低減します。 ップ構造を採用しています。 省スペース対応 省スペースで使えるR40を新発売！ 設置スペースのコンパクト化に貢献。 製品ページはこちら
Page5

ISO クラス1、クリーンベヤ®、つばきケーブル・チューブ支持案内装置の中で最も低発塵、低発塵、取付工数削減、長寿命、1000万、高加速度対応、4G、多段構造対応、6段積み、製品ページはこちら

ISO クリーンベヤ® クラス1 Point! つばきケーブル・チューブ支持案内装置の中で最も低発塵 低発塵 取付工数削減 長寿命 ケーブルやチューブ、サポートメンバ 専用のケーブルやチューブを組み込 をポッド内に収納することで摩耗粉の 屈曲回数1000万回以上を達成！ み、クランプを取り付け提供します。 飛散を防止します。 高加速度対応 多段構造対応 最大4G の加速度に対応！ 最大6段積みまで対応可能！ 製品ページはこちら
Page6

ISO クラス1、フラットベヤ®、つばき独自の自立式フラットケーブルシステム、跳ね上がり抑制、低発塵・低騒音、Point!、量産機に好適、省スペース、軽量、製品ページはこちら

ISO フラットベヤ® クラス1 つばき独自の自立式フラットケーブルシステム Point! 跳ね上がり抑制 低発塵・低騒音 量産機に好適 柔軟性・耐屈曲性に富む当社推奨ケー サポートメンバの摩耗粉飛散を抑制。 両側のサポートメンバがケーブル・ ブル・チューブをラインアップ。 独自のショートピッチ構造とサポート チューブ屈曲部のふくらみを抑え、 ケーブルを組み込んでお届けするため メンバ用チューブの遮音効果により稼 跳ね上がりを抑制します。 ポン付けができ、同じ仕様で複数台製 働時の騒音を低減します。 作する量産機にお勧めです。 省スペース 軽量 フラットケーブルの両側をサポートメ 外観はフラットケーブルと同様の形状 ンバで支えるコンパクトな構造により で、限られたスペースに設置可能。 軽量化を実現。 製品ページはこちら
Page7

ISO クラス1、ケーブルベヤ®TKR形、つばき独自の屈曲機構により低発塵、低発塵、Point!、滑らかな屈曲動作と 低振動、低騒音、切り継ぎ可能、製品ページはこちら

ケーブルベヤ®TKR形 ISO クラス1 つばき独自の屈曲機構により低発塵 Point! 滑らかな屈曲動作と 低発塵 低騒音 切り継ぎ可能 低振動 ピンとピン穴部の摺動摩耗がな 円弧に近い屈曲により、滑らか ショートピッチと樹脂のたわみを リンクが独立したスナップフィッ く、さらに耐摩耗性に優れた高摺 に、低振動で走行します。 利用した独自の屈曲機構により、 ト構造のため、従来のプラシリー 動材料の適用により低発塵です。 低騒音を実現。 ズ同様、切り継ぎが可能です。 ■騒音比較 〇当社テスト条件 ・設置条件：標準設置 切り継ぎ方法は 　　　　　　（床面あり） 取扱説明書から ・騒音測定距離:500mm ・移動速度：100m/min ご覧ください！ TKR20H28 TKP35H32 TKR TKP こちらをクリック 製品ページはこちら
Page8

品種拡大、ケーブルベヤ®TKR28H52-EX、クリーンルームでの長ストローク搬送に、大口径ウエハ搬送ロボット、お困り事、解決提案、以下のような半導体業界等に最適、・大口径化するウエハ ・ロボット/スライダの長ストローク搬送 ・大型化する液晶

品種拡大 ケーブルベヤ®TKR28H52-EX クリーンルームでの長ストローク搬送に 大口径ウエハ搬送ロボット 以下のような半導体業界等に最適 お困り事 ・大口径化するウエハ ウエハの大口径化に伴い、搬送 ロボットのストロークも長くなる ・ロボット/スライダの長ストローク搬送 解決提案 ・大型化する液晶 ロボットの長距離移動でも、最大 移動ストローク5.94mでクリーンかつ 長寿命にケーブルを保護。
Page9

特殊仕様、PVDF仕様、液晶・半導体の製造や滅菌、 メッキ工程などに最適、特殊フッ素樹脂を使用しています。 ケーブルベヤからのガスの発生を抑え、 耐薬品性にも優れています。、真空環境・薬品のかかる環境に

特殊仕様 PVDF仕様 （適用品種：TKP形・TKC形） 真空環境・薬品のかかる環境に 液晶・半導体の製造や滅菌、 メッキ工程などに最適 特殊フッ素樹脂を使用しています。 ケーブルベヤからのガスの発生を抑え、 耐薬品性にも優れています。
Page10

事例：ウエハ製造装置、フラットベヤ®ZP仕様、お困り事、採用効果

事例：ウエハ製造装置 フラットベヤ®ZP仕様 お困り事 作業者が近くにいるクリーン協働ロボットに ケーブルベヤを使用するため、発塵対策と 併せて、ケーブルベヤのカバーによる 巻き込まれ対策が必要。 採用効果 ・ 柔らかいチューブのため、万が一手が触れても安全 ・ ケーブルベヤカバーの取付工数、コストの削減 ・ ケーブルの収納・交換工数の削減
Page11

事例：チップマウンター、TKR形、お困り事、採用効果

事例：チップマウンター TKR形 お困り事 ヘッド部が製品上部を移動する機構で、ヘッド部に 追従してケーブルやケーブルベヤが動く。 その際、摩耗粉が飛散し、製品に付着すると不良品と なる可能性があるため発塵対策が必要となった。 採用効果 樹脂のたわみを利用した独自の屈曲機構で発塵を 抑えられたことにより、不良品を削減、歩留まり向上。
Page12

ケーブルベヤ®自動選定ツール、ケーブルベヤの選定作業を楽にしませんか？、自動選定の手軽さで 選定工数を大幅削減します！、選定ツールはこちら、素早い選定、正確な選定結果、いつでも選定可能

ケーブルベヤ®自動選定ツール ケーブルベヤの選定作業を楽にしませんか？ 自動選定の手軽さで 選定ツールはこちら 選定工数を大幅削減します！ 素早い選定 正確な選定結果 いつでも選定可能 カタログをパラパラめくって、決めて 合っているか不安だったケーブルベヤ 販売店やつばき窓口の問い合わせをせ いたリンク数計算や配線のレイアウト のリンク数や配線レイアウトなどの ずともいつでも選定作業が可能！ 作業がパソコン1台で素早く完了！ 正確な選定結果が得られる！
Page13

お問い合わせ先、ケーブルベヤに関するご質問やご相談等ございましたら、 お気軽にお問合せください。、お問い合わせ （電話）、0120-251-664、(インサイドセールス担当宛)、オンライン技術相談（Teams）、技術問い合わせ （メール）、tc-pt-is@gr.tsubakimoto.co.jp

お問い合わせ先 ケーブルベヤに関するご質問やご相談等ございましたら、 お気軽にお問合せください。 お問い合わせ 0120-251-664 (インサイドセールス担当宛) （電話） オンライン技術相談 https://tt-net.tsubakimoto.co.jp/tecs/sprt/sprt_inquiry.asp?code=30_10 （Teams） 技術問い合わせ tc-pt-is@gr.tsubakimoto.co.jp （メール）
