最大220m/分の高速搬送により、天井スペースを有効活用したスピーディな搬送を実現
オートランバンガードの特長
・クリーン対応の給電方式
・天井スペースの有効活用
・豊富なハンガラインアップ
・搬送重量別の機種構成
このカタログについて
| ドキュメント名 | モノレール式自動搬送システム オートランバンガード® |
|---|---|
| ドキュメント種別 | ホワイトペーパー |
| ファイルサイズ | 2Mb |
| 登録カテゴリ | |
| 取り扱い企業 | 株式会社椿本チエイン (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容
Page1
Slide 1
次世代の生産現場は「上でいく」
スペース不足、人手不足、動線混雑
すべて「上」で解決できる
天井搬送のススメ
Page2
Slide 2

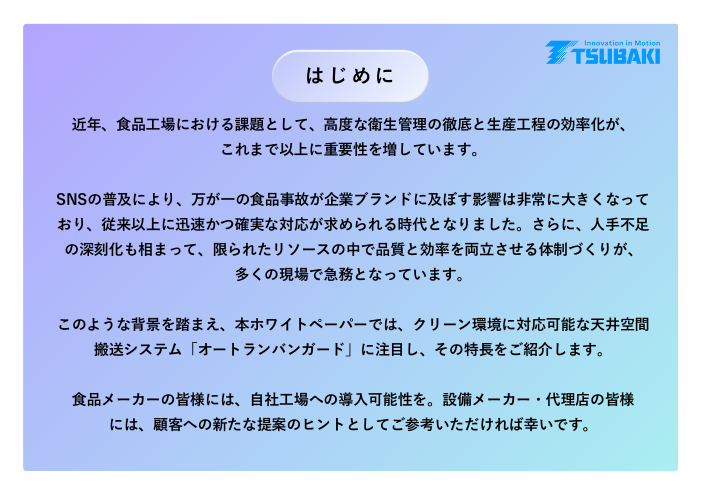

は じ め に
近年、食品工場における課題として、高度な衛生管理の徹底と生産工程の効率化が、
これまで以上に重要性を増しています。
SNSの普及により、万が一の食品事故が企業ブランドに及ぼす影響は非常に大きくなって
おり、従来以上に迅速かつ確実な対応が求められる時代となりました。さらに、人手不足
の深刻化も相まって、限られたリソースの中で品質と効率を両立させる体制づくりが、
多くの現場で急務となっています。
このような背景を踏まえ、本ホワイトペーパーでは、クリーン環境に対応可能な天井空間
搬送システム「オートランバンガード」に注目し、その特長をご紹介します。
食品メーカーの皆様には、自社工場への導入可能性を。設備メーカー・代理店の皆様
には、顧客への新たな提案のヒントとしてご参考いただければ幸いです。
Page3
Slide 3

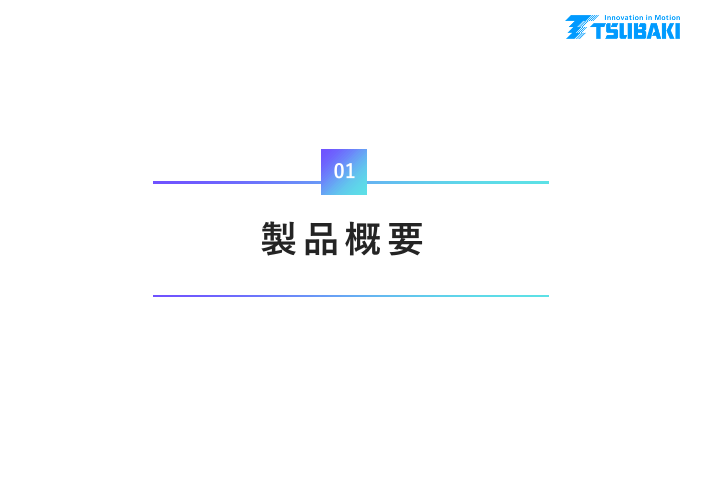

01
製 品概 要
Page4
Slide 4
天井搬送システムのご紹介
モノレール式自動搬送システム
オートラン 4つの特長
バンガード
クリーン対応 天井スペース
の給電方式 の有効活用
モノレール式自動搬送システムのオートラン 豊富なハンガ 搬送重量別の
バンガードは、最大220m/分の高速搬送により、 ラインアップ 機種構成
天井スペースを有効活用したスピーディな搬送を
実現します。食品工場や電子部品工場などの工程
間搬送や材料供給ラインで多数の実績があります。
Page5
Slide 5
クリーン対応の給電方式
・電車はバッテリを搭載しておらず、常時給電をしながら走行します。給電方式は
トロリ給電と非接触給電の2タイプがあります。
・電磁誘導方式の非接触給電タイプは給電による発塵を無くし、Class100レベルの
クリーン環境に対応します。
非接触給電
無人搬送
トロリ給電タイプ 非接触給電タイプ
高水準の
クリーン環境
集電子
<レール断面図>
C型ピックアップコア
トロリ線 リッツ線(誘導線)
アルミレール
Page6
Slide 6
天井スペースの有効活用
地上側設備や作業者動線の上空を走行することで、デッドスペースの天井スペースを
有効活用することが可能です。
天井搬送システムの全体図イメージ 地上設備の上空を天井搬送ルートに活用
Page7
Slide 7
豊富なハンガ（搬送ハンド）ラインアップ
ハンガユニットはお客様の搬送物形状や前後工程に合わせて、最適な仕様を
エンジニアリングします。
主な汎用ハンガユニット 業界特化型ハンガユニット
グリッパタイプ ローラコンベヤタイプ くし歯タイプ 旋回タイプ クリーンBOXタイプ
（食品工場） （電子部品工場）
その他
生産ラインへの原料投入 FFU*搭載
HACCP*対応に貢献 BOX内最高Class10対応*
搬送物の例 搬送物の例
• 肉 • マガジン
• 餡 • FOUP
• ココア • ハードディスク
*HACCP：食品衛生管理手法の規定
*FFU：ファンフィルタユニット
*電車走行エリアはClass100対応
Page8
Slide 8
搬送重量別のモデルラインアップ
軽量モデルの70kgタイプから重量モデルの200kgタイプまで、搬送質量に合わせて
3つのモデルをラインアップしています。
※搬送質量はハンガ部分を含みます
Page9
Slide 9
02
事 例
Page10
Slide 10
食品業界における運用事例
株式会社松屋フーズ様の生産物流センターでは、冷凍の牛肉をスライサー前に自動供給
する用途でオートランバンガードが採用されています。
④で空になったコンテナは①のエリアへ自動で返却され、①～④の工程が
繰り返されます。
① ②
・搬送物の比重や落下性能を考慮し
コンテナの形状を設計します。
④ ③
・コンテナが取り外しできるため、
毎日の洗浄が可能です。
松屋フーズ様
動画URL
Page11
Slide 11
03
よ くあ る 質問
Page12
Slide 12
Q:既存工場でも導入できるの？どんな天井工事が必要？
新設/既存工場の割合 天井レールの吊り下げイメージ
メザニンを設置し、地上側の生産 建屋の状況に応じて、
を止めずに納入した実績あり 自立架台で補助梁を設置することも可能
建屋梁/補助梁
既存
吊り下げ材
天井ボード
レール
納入先の約70%
が既存工場
Page13
Slide 13
Q:搬送距離が長くなると区画を跨ぐことになる。その場合の対策は？
防火シャッター対応 クリーン環境と一般環境の区画跨ぎ
• 薄型シャッター、スチール • 電車通過時のみ開く環境シャッター
シャッターに対応 • 陽圧管理によるゾーニングで
• 火報信号と連動した自動停止 異物混入リスク低減
■薄型シャッター用スリット
スリット幅：5mm程度
■スチールシャッター用レール旋回ユニット
上から見たイメージ
シャッター
厚み40mm
レールが45°回転して
シャッターが下降する
スペースを確保
Page14
Slide 14
04
( 参 考 ) 他 の製 造 業向 け の製 品
Page15
Slide 15
3次元マテハンシステム（T-AstroX） 保管・搬送
• 搬送台車が床と棚の間を自在に走行し、入庫から保管、出庫、ピッキングまでを
効率化するシステム
• 作業者まで商品を搬送するGoods to Person方式で、省人化と作業ミス低減に貢献
します。
製造工程の前工程である部品のバッファ
保管、ピッキング、仕分け工程といった
自動化に最適です。
保管エリア
ピッキング ロボット
エリア
製品動画
Page16
Slide 16
水平回転棚（パック-U-ベヤ） 保管
• 水平回転タイプの回転棚。収納物(棚)が作業者前まで回転して移動する為作業者は
移動せずにピッキング作業を行えます。
• 上位システムと連動することも可能で、手間がかかっていた在庫管理も容易
になります。
一周回して必要な商品をすべて
取り終えるような製番揃えでの
使い方が有効です。
事例動画
Page17
Slide 17
垂直自動棚（パワーコラム） 保管
• 垂直方向の空間を有効活用し、省スペースで高効率な保管・入出庫を実現する
垂直自動棚です。
• 各トレイが独立して動作するため、偏荷重によるトラブルが少なく、
静かで安定した保管が可能です
入出庫の頻度が低い製品の保管、重量物
や長尺物の保管に最適です。
製品動画 垂直回転棚にありがちな偏荷重によるマシントラブルが
少なく、保管物にも優しい運用が可能です。
Page18
Slide 18
（参考） 保管システム比較表
T-AstroX® パック-U-ベヤ® マルチ パワーコラム®
ピッキングと仕分けに 高効率な入出庫能力 固定棚の置き換えに最適
専用ロボットが縦横無尽に棚間を走り、 各段が独立して回転する水平回転棚。 天井方向を有効活用することで
保管物を作業者のもとに運んでくる 保管機能に加えて順建て機としても 省スペースでの大量保管が可能な
GTPシステム。 活用可能。 自動棚。
自
動
化
レ
ベ
ル
Page19
Slide 19
マテハン展示場（M.LABO）のご案内
• 今回ご紹介した製造業向けのマテハンシステムを実機でご覧いただけます。
• オンライン見学会や工場見学も可能ですので、お気軽にお問合せください。
2025年5月
リニューアル
オープン
アクセス
〒357-8510埼玉県飯能市新光20
展示場/工場設立
2018年
マテハン展示場 見学のお申込は
WEBページ/展示製品詳細 こちらから
Page20
Slide 20
お問い合わせ先
ご相談やご質問等がございましたらお気軽にご連絡ください
株式会社椿本チエイン
〒357-8510 埼玉県飯能市新光20
マテハン事業部 営業統括 プロモーション企画課
(042)973-1142
