直動機器の種類と特徴を徹底解説

正しく理解できていますか？ 直動機器の種類と特⻑を徹底解説

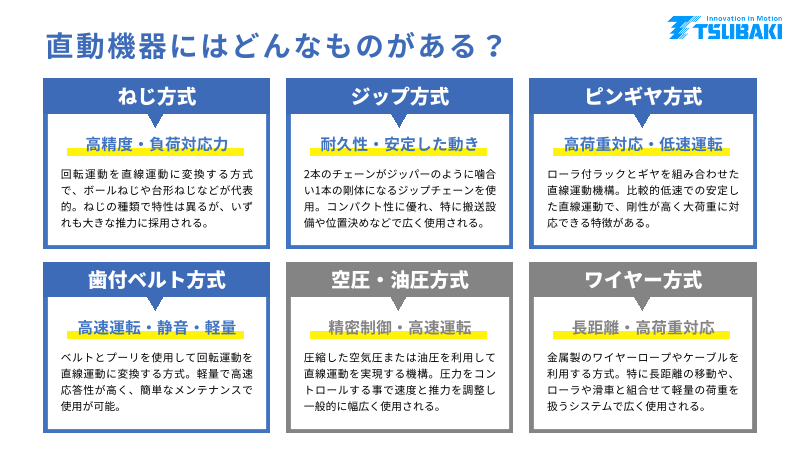

直動機器にはどんなものがある？ ねじ⽅式 ジップ⽅式 ピンギヤ⽅式 ⾼精度・負荷対応⼒ 耐久性・安定した動き ⾼荷重対応・低速運転 回転運動を直線運動に変換する⽅式 2本のチェーンがジッパーのように噛合 ローラ付ラックとギヤを組み合わせた で、ボールねじや台形ねじなどが代表 い1本の剛体になるジップチェーンを使 直線運動機構。⽐較的低速での安定し 的。ねじの種類で特性は異るが、いず ⽤。コンパクト性に優れ、特に搬送設 た直線運動で、剛性が⾼く⼤荷重に対 れも⼤きな推⼒に採⽤される。 備や位置決めなどで広く使⽤される。 応できる特徴がある。 ⻭付ベルト⽅式 空圧・油圧⽅式 ワイヤー⽅式 ⾼速運転・静⾳・軽量 精密制御・⾼速運転 ⻑距離・⾼荷重対応 ベルトとプーリを使⽤して回転運動を 圧縮した空気圧または油圧を利⽤して ⾦属製のワイヤーロープやケーブルを 直線運動に変換する⽅式。軽量で⾼速 直線運動を実現する機構。圧⼒をコン 利⽤する⽅式。特に⻑距離の移動や、 応答性が⾼く、簡単なメンテナンスで トロールする事で速度と推⼒を調整し ローラや滑⾞と組合せて軽量の荷重を 使⽤が可能。 ⼀般的に幅広く使⽤される。 扱うシステムで広く使⽤される。

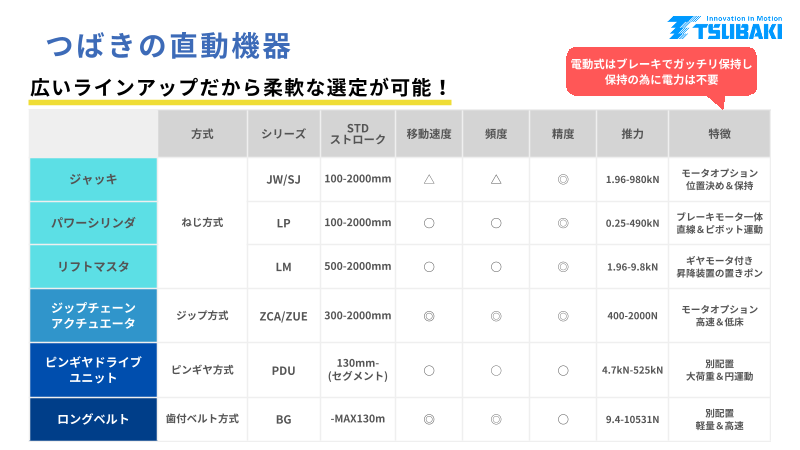

つばきの直動機器 電動式はブレーキでガッチリ保持し 広いラインアップだから柔軟な選定が可能！ 保持の為に電⼒は不要 ⽅式 シリーズ STD ストローク 移動速度 頻度 精度 推⼒ 特徴 ジャッキ JW/SJ 100-2000mm △ △ ◎ 1.96-980kN モータオプション 位置決め＆保持 パワーシリンダ ねじ⽅式 LP 100-2000mm ○ ○ ◎ 0.25-490kN ブレーキモータ⼀体 直線＆ピボット運動 リフトマスタ LM 500-2000mm ○ ○ ◎ 1.96-9.8kN ギヤモータ付き 昇降装置の置きポン ジップチェーン アクチュエータ ジップ⽅式 ZCA/ZUE 300-2000mm ◎ ◎ ◎ 400-2000N モータオプション ⾼速＆低床 ピンギヤドライブ ユニット ピンギヤ⽅式 PDU 130mm- (セグメント) ○ ○ ○ 4.7kN-525kN 別配置 ⼤荷重＆円運動 ロングベルト ⻭付ベルト⽅式 BG -MAX130m ◎ ◎ ○ 9.4-10531N 別配置 軽量＆⾼速

ジャッキ 垂直 ・移動＆保持に最適 ・⼤荷重保持or⾼速搬送に対応の2種を⽤意 製品ページはこちら 紹介動画はこちら システム⼀式で お任せ!! 選べるねじタイプ ⽤途に応じた 仕様を取り揃え ベストな選定をギヤボックス 台形ねじ・ボールねじ・ 駆動部⼀体形など、さまざま ・カップリング含めて駆動部 ハイリードボールねじの3種 な⽤途に最適なオプションを ⼀式でご提案。 類から最適なものを選定。 ラインアップ。 ジャッキシステム⼀括選定サービスはこちら

パワーシリンダ 垂直 ⽔平 斜め ピボット ・簡単な電気配線のみで使⽤できる電動シリンダ ・移動＆保持＆ポジショニングに最適 ・シリンダのオールインワンユニット 製品ページはこちら 紹介動画はこちら クリーンな 環境を実現 ⾃由なレイアウト ⾼い制御性 油漏れの⼼配が無く、クリー 据付⽅向には制限がなく、 ブレーキ付モータにより確実に ン環境での使⽤が可能。 シンプル構成で、⾃由な 荷重を保持。中間停⽌もモータ メンテナンスもシンプル!! レイアウトを実現。 のコントロールのみで容易。

リフトマスタ® 垂直 ・置きポン形の⽚持式リフタ ・移動＆保持＆ポジショニングに最適 製品ページはこちら 紹介動画はこちら 設計・組⽴の ⽣産ラインを ランニングコスト ⼯数を⼤幅削減 ⾃由にレイアウト の削減 組⽴不要・簡単設置で、⾯倒 リフトマスタは設置スペース 負荷を保持し続ける間は電気 な作業をせず設置後すぐに が⼩さく、⾃由な配置が可 の供給が不要となるため省エ 使⽤可能。 能。 ネに繋がる。

ジップチェーンアクチュエータ® 垂直 ⽔平 ・独⾃開発のチェーンを採⽤した直動機器 ・⾼速移動※＆ポジショニングに最適 ※最⼤1000mm/sec ・押上、⽔平、吊下げで⾃由にレイアウト、  ストロークはガイド次第で延⻑可能 製品ページはこちら 紹介動画はこちら 省スペース化 ⻑寿命 ⾼精度な多点停⽌ を実現 チェーンケースの⾼さはスト 耐摩耗性に優れ、チェーン伸 サーボモータを使⽤すること ロークに対し約1/10と低床で びも無いため⻑寿命。期待⾛ で、⾼精度な多点停⽌や連続 狭いスペースでの設置が可能。 ⾏距離は4,000km。 運転が可能。

ピンギヤドライブユニット® 垂直 ⽔平 回転 ・ピンギヤとローラ付ギヤラックで⾼剛性＆省スペース ・ラック・ギヤに代わり、直線⽤、旋回⽤をラインアップ ・セグメント構造で取り扱いがお⼿軽 製品ページはこちら 紹介動画はこちら ⼤型機への ガタに強く 対応可能 噛みはずれにくい ⻑寿命 継ぎ⾯を合わせる事でユニッ ラフな噛合いを活かしてピン ピンギヤの⻭部は硬化処理に トのピッチ間隔を保ち継ぐ事 ラック間のスムーズな移動が よって強度向上・摩耗強度向 ができ、⻑い直線駆動が可。 可能。 上を実現。

ロングベルト 垂直 ⽔平 ・⾼速移動＆多軸移動に最適 ・クランプでワークキープ 製品ページはこちら クリーン環境 に最適 ⾼速・低騒⾳ ⾼効率 給油不要で油の⾶散の⼼配も 静かで滑らかな運転が可能 モータなどの動⼒を効率よく 無いため、クリーン環境での で、騒⾳が気になる環境に最 伝達することができ、エネル 使⽤に最適。 適。 ギーロスがほとんど無し。

直動にはケーブルベヤ®も忘れずに！ 装置の可動部に追随して移動する電源等のケーブルやチューブを 確実に⽀持・案内して摩耗や断線から保護 ⽤途に合わせた豊富なバリエーションを⽤意 クリーン 耐粉塵 低騒⾳ ⾼強度 ⾼取扱性 ⻑ストローク 上記以外にも様々な仕様を取り揃えています つばきケーブルベヤの詳細情報はこちら

お問い合わせ先 椿本チエインでは様々な直動機器を取り扱っておりますので、 お客様のご要望に応じた柔軟なご提案が可能です。 技術問い合わせ (メール) tc-pt-is@gr.tsubakimoto.co.jp オンライン技術相談 (Teams) https://tt-net.tsubakimoto.co.jp/tecs/sprt/sprt_inquiry.asp?code=30_10 商品別問い合わせ (電話) https://tt-net.tsubakimoto.co.jp/tecs/sprt/sprt_ALL.asp?BU=TTN#inqTel
