つばきプラスチックモジュラーチェーン　BTH16形

マンコンベヤ用 プラスチックモジュラーチェーン ラインアップ 直線搬送 幅広タイプ チェーン種類 W T6306-W形 BTH16形 W T3109-W形 品種拡大 オープンタイプ クローズタイプ チェーンタイプ プラスチックモジュラーチェーン チェーンピッチ mm 63.5 50.8 31.75 開孔率 % 5 0.1 BTH16形 チェーン幅 mm 400～（100mm毎に増幅） 400～（100mm毎に増幅） 300～（100mm毎に増幅） 最大 許容張力 kN/m {kgf/m} 103 {10510} 62 {6330} 25 {2540} 導電（E）仕様のみ 43.4｛4431｝ 導電（E）仕様のみ 17.5｛1778｝ チェーン 概略質量 kg/m² 30.3 21.7 13.8 普通（B）仕様(帯電防止有) 普通（B）仕様（帯電防止有）、低摩擦・耐摩耗（LFB）仕様、 チェーン仕様 低摩擦・耐摩耗（HG）仕様、導電（E）仕様 輪留め ● 車両組み立て・検査工程 ● 車両組み立て・検査工程 ● 車両組み立て工程 用途例 ● 車両＋作業者搬送 ● 車両または作業台車 ● 完成検査 (シャワーテスタ) ＋作業者搬送 ● 作業台車＋作業者搬送 ● 重荷重用 ● コンベヤ低床化 ● 重荷重・長機長用 注) 1. 人員搬送装置に使用される場合は、安全のための保護装置を設けてください。 2. マンコンベヤなど人員搬送を目的として使用する場合、PL法に準拠し、チェーンの仕様詳細情報の取得や安全確認書の取り交わしが 必要となります。 WT6306-W形の WT3109-W形の 製品カタログ 製品カタログ 〒530-0005大阪市北区中之島3-3-3（中之島三井ビルディング） リーフレットに関するお問い合わせは、お客様問い合わせ窓口をご利用ください。 【チェーン】 TE（L 0120）251-664 東　京（ 03）6703-8405　 大　宮（ 048）648-1700　 名古屋（ 052）571-8187　 大　阪（ 06）6441-0309　 広　島（ 082）568-0808　九　州（ 092）451-8881 つばきエコリンクⓇは、つばきグループが設定した 詳細はWEBで！ 椿本チエイン エコ評価基準をクリアした商品に付加されるマークです。 ■お願い このリーフレットに記載の仕様・寸法等は改良のため変更する場合がありますので、設計される前に念のためお問い合わせください。 Ⓒ本書に集録したものはすべて当社に著作権があります。無断の複製は固くお断りします。 本リーフレットに記載のロゴ、商品名は株式会社椿本チエインまたはグループ会社の日本およびその他の国における商標または登録商標です。 このカタログはSI単位｛重力単位｝で記載しています｛。　　｝値は参考値です。 価格は販売店が独自に定めていますので、詳しくは各販売店にお尋ねください。 2025年10月1日発行　Ⓒ株式会社 椿本チエイン　Bulletin No.25164

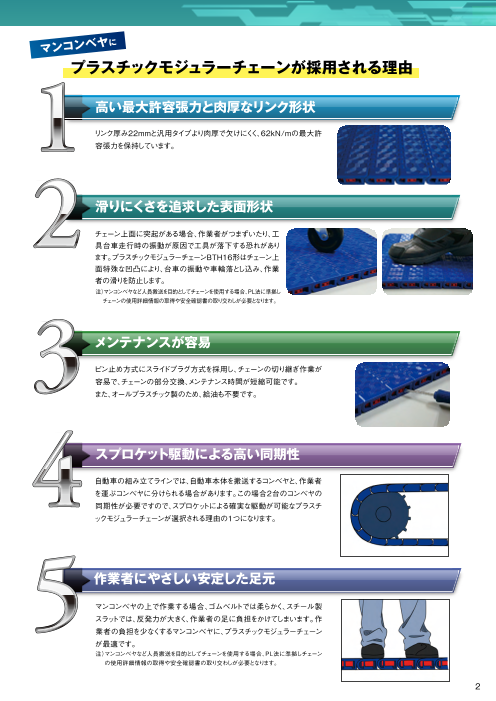

つばきが マンコンベヤ プラスチックモジュラーチェーン に 提案する BTH16形 マンコンベヤに プラスチックモジュラーチェーンが採用される理由 高い最大許容張力と肉厚なリンク形状 リンク厚み22mmと汎用タイプより肉厚で欠けにくく、62kN/mの最大許 容張力を保持しています。 滑りにくさを追求した表面形状 チェーン上面に突起がある場合、作業者がつまずいたり、工 車両の位置決め 具台車走行時の振動が原因で工具が落下する恐れがあり サポート用 輪留めリンク 品種拡大 ます。プラスチックモジュラーチェーンBTH16形はチェーン上 面特殊な凹凸により、台車の振動や車輪落とし込み、作業 者の滑りを防止します。 注）マンコンベヤなど人員搬送を目的としてチェーンを使用する場合、PL法に準拠し 本体モジュールとの組み合わせにより、車両の位置決めをサポートします。目立ちやすさを重視し外観色に 　 チェーンの使用詳細情報の取得や安全確認書の取り交わしが必要となります。 イエローを採用しました。 ※輪留めリンクを組み込む場合は特形対応となります。 メンテナンスが容易 輪留め高さ 12.5mm 輪留め高さ 25mm ピン止め方式にスライドプラグ方式を採用し、チェーンの切り継ぎ作業が 容易で、チェーンの部分交換、メンテナンス時間が短縮可能です。 緩やかな半円形状により、自動車がスムーズに 自動車が輪留めを乗り越える感覚をより明確にする また、オールプラスチック製のため、給油も不要です。 乗り上がりやすい形状となります。 ため、高さ 25mmタイプもラインアップしました。 また、スムーズな乗り上がりを実現するため、輪留 め形状は台形で設計しています。 スプロケット駆動による高い同期性 自動車の組み立てラインでは、自動車本体を搬送するコンベヤと、作業者 を運ぶコンベヤに分けられる場合があります。この場合2台のコンベヤの 同期性が必要ですので、スプロケットによる確実な駆動が可能なプラスチ ックモジュラーチェーンが選択される理由の１つになります。 タイヤ外径：15インチ　イメージ タイヤ外径：15インチ　イメージ 作業者にやさしい安定した足元 マンコンベヤの上で作業する場合、ゴムベルトでは柔らかく、スチール製 スラットでは、反発力が大きく、作業者の足に負担をかけてしまいます。作 業者の負担を少なくするマンコンベヤに、プラスチックモジュラーチェーン が最適です。 注）マンコンベヤなど人員搬送を目的としてチェーンを使用する場合、PL法に準拠しチェーン 　 の使用詳細情報の取得や安全確認書の取り交わしが必要となります。 1

つばきが マンコンベヤ プラスチックモジュラーチェーン に 提案する BTH16形 マンコンベヤに プラスチックモジュラーチェーンが採用される理由 高い最大許容張力と肉厚なリンク形状 リンク厚み22mmと汎用タイプより肉厚で欠けにくく、62kN/mの最大許 容張力を保持しています。 滑りにくさを追求した表面形状 チェーン上面に突起がある場合、作業者がつまずいたり、工 車両の位置決め 具台車走行時の振動が原因で工具が落下する恐れがあり サポート用 輪留めリンク 品種拡大 ます。プラスチックモジュラーチェーンBTH16形はチェーン上 面特殊な凹凸により、台車の振動や車輪落とし込み、作業 者の滑りを防止します。 注）マンコンベヤなど人員搬送を目的としてチェーンを使用する場合、PL法に準拠し 本体モジュールとの組み合わせにより、車両の位置決めをサポートします。目立ちやすさを重視し外観色に 　 チェーンの使用詳細情報の取得や安全確認書の取り交わしが必要となります。 イエローを採用しました。 ※輪留めリンクを組み込む場合は特形対応となります。 メンテナンスが容易 輪留め高さ 12.5mm 輪留め高さ 25mm ピン止め方式にスライドプラグ方式を採用し、チェーンの切り継ぎ作業が 容易で、チェーンの部分交換、メンテナンス時間が短縮可能です。 緩やかな半円形状により、自動車がスムーズに 自動車が輪留めを乗り越える感覚をより明確にする また、オールプラスチック製のため、給油も不要です。 乗り上がりやすい形状となります。 ため、高さ 25mmタイプもラインアップしました。 また、スムーズな乗り上がりを実現するため、輪留 め形状は台形で設計しています。 スプロケット駆動による高い同期性 自動車の組み立てラインでは、自動車本体を搬送するコンベヤと、作業者 を運ぶコンベヤに分けられる場合があります。この場合2台のコンベヤの 同期性が必要ですので、スプロケットによる確実な駆動が可能なプラスチ ックモジュラーチェーンが選択される理由の１つになります。 タイヤ外径：15インチ　イメージ タイヤ外径：15インチ　イメージ 作業者にやさしい安定した足元 マンコンベヤの上で作業する場合、ゴムベルトでは柔らかく、スチール製 スラットでは、反発力が大きく、作業者の足に負担をかけてしまいます。作 業者の負担を少なくするマンコンベヤに、プラスチックモジュラーチェーン が最適です。 注）マンコンベヤなど人員搬送を目的としてチェーンを使用する場合、PL法に準拠しチェーン 　 の使用詳細情報の取得や安全確認書の取り交わしが必要となります。 2

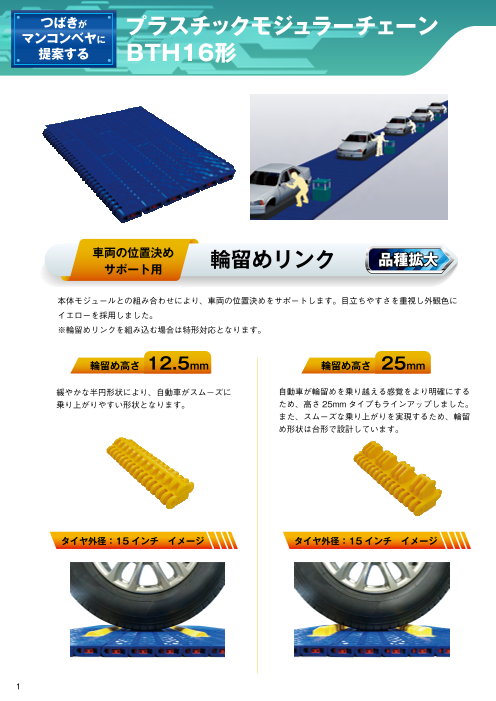

プラスチックモジュラーチェーンBTH16形 輪留めリンク　品種拡大 直線搬送・強力タイプ 輪留め高さ 12.5mm 輪留めリンク組み込み編成図（参考） 200 34.5 X チェーン 22 12.5 400 200 11 11 X R19 .5 R19 .5 11 11 22 12.5 34.5 11 11 22 輪留め高さ 25mm 特許登録 輪留めリンク組み込み編成図（参考） 200 47 X チェーンピッチ チェーン幅 開孔率 バックベンド半径 22 25 400 200 mm Ｘ % mm 11 11 50.8 400mm～ （100mm毎に増幅） 0.1 60 形式 仕様 仕様記号 外観色 最大許容張力 チェーン概略質量 使用温度範囲 kN/m{kgf/m} kg/m2 ℃ ピン材質 11 普通 11 （帯電防止有） B ブルー 22 25 47 10 30 20 30 20 30 20 30 10 低摩擦・耐摩耗 LFB ブラウン 62{6330} BTH16 21.7 －20～（60）80 特殊エンプラ 低摩擦・耐摩耗 HG ネイビーブルー 導電 E ブラック 43.4{4431} 注）1.注文生産品（都度見積品）です。上記チェーン仕様表に記載のない仕様については製作できません。 完成車両の搬送において、輪留めリンクを組み込むことで、車両の位置決めをサポートできます。 2.本チェーンをご検討の際は、お問い合わせシートの内容をご確認の上、当社までお問い合わせください。 上記、編成図は一例です。輪留めリンクの位置・間隔については都度打ち合わせが必要です。 3.最大許容張力は室温（20℃）における値で、チェーン幅全体に均一に張力が作用した場合のものです。また、使用される条件（湿度、速度等）により異なりま すので当社までお問い合わせください。 4.上記チェーン仕様表の最大許容張力はチェーン幅1mの値を示しています。チェーン幅に合わせて、（検討されるチェーン幅X）×（チェーン幅1mの最大許容 形番表示例 張力）にて算出してください。 5.使用温度範囲の（カッコ内数値）はウェット条件の場合です。 6.スライドプラグの外観色はレッド（材質：ポリアセタール）です。 形式 リンク形状 チェーンピッチ 輪留め チェーン幅 仕様記号 輪留め取り付け間隔 特形 7.人員搬送装置に使用される場合は、装置側に安全のための保護装置を設けてください。 8.マンコンベヤなど人員搬送を目的として使用する場合、PL法に準拠しチェーンの使用詳細情報の取得や安全確認書の取り交わしが必要となります。 BT H 16 CH12 － 13000 － B － 118LA － TK 9.チェーン幅Xは呼称幅であり、実際の幅は標準シリーズで－0.3％（20℃時）程度です。またチェーン幅は温度変化によって膨張、収縮します。膨張、収縮は H：強力タイプ 16：50.8mm CH12:輪留め高さ12.5mm 13000:1300mm 118LA:118リンク毎 20℃を基準として標準シリーズは0.00012/℃です。 CH25:輪留め高さ25mm 取り付け 注）1.注文時は文字･記号の間はスペースをつめてください。 　 2.輪留めリンクを組み込む場合は特形対応となります。 形式 　 3.チェーン幅は400mmから100mm単位で編成可能ですが、輪留めリンクを組み込む場合はチェーン幅200mm単位での編成を推奨します。 　 4.最小数:2L、最大数:99999L。 チェーン幅 普通　B チェーン幅 普通　B X 形式 X 形式 BTH16形用スプロケット 400 BTH16-4000-B 900 BTH16-9000-B 500 BTH16-5000-B 1000 BTH16-10000-B 600 BTH16-6000-B 1100 BTH16-11000-B 一体形スプロケット 700 BTH16-7000-B 1200 BTH16-12000-B 30 800 BTH16-8000-B 1300 BTH16-13000-B 12 φDh 形番 歯数 ピッチ円直径 外径 軸穴 軸穴寸法 ハブ直径 概略質量 形番表示例 Dp Do 形状 d Dh kg 材質 BT16-16T-60S 60.1 104 強化 形式 リンク形状 チェーンピッチ チェーン幅 仕様記号 リンク数 単位 16 260.39 260 四角 0.6 ポリアミド BT16-16T-90S 90.1 147 （外観色： BT H 16 - 13000 - B + 80 L ブラック） 注）1.注文生産品です。 H：強力タイプ 16:50.8mm 注）2 注）3 注）4 L:リンク d 2.使用温度範囲：－20～80℃。 3.上記歯数、スプロケット形状および材質以外も製作いたします。（削加工タイプのみの対応となります。） 注） 1. 注文時は文字・記号の間はスペースをつめてください。 4.スプロケットは、チェーンとコンベヤの熱膨張差、チェーンとスプロケットの据え付け誤差を吸収す 2. 13000：1300mm。チェーン幅は小数点第１位まで表示します。チェーン幅に関しては上記形式の表よりご確認ください。 るため、シャフトはルーズフィットとしています。 3. 対応可能な仕様、仕様記号は上記チェーン仕様表よりご確認ください。 5.シャフト仕様はみがき棒鋼をご使用ください。 4. 最小数：2L、最大数：99999L。 3 50.8 50.8 進行方向 φD P φDo 50.8 50.8 φ233 50.8 50.8 50.8 50.8 6L 6L 118L 118L 進行方向 進行方向

プラスチックモジュラーチェーンBTH16形 輪留めリンク　品種拡大 直線搬送・強力タイプ 輪留め高さ 12.5mm 輪留めリンク組み込み編成図（参考） 200 34.5 X チェーン 22 12.5 400 200 11 11 X R19 .5 R19 .5 11 11 22 12.5 34.5 11 11 22 輪留め高さ 25mm 特許登録 輪留めリンク組み込み編成図（参考） 200 47 X チェーンピッチ チェーン幅 開孔率 バックベンド半径 22 25 400 200 mm Ｘ % mm 11 11 50.8 400mm～ （100mm毎に増幅） 0.1 60 形式 仕様 仕様記号 外観色 最大許容張力 チェーン概略質量 使用温度範囲 kN/m{kgf/m} kg/m2 ℃ ピン材質 11 普通 11 （帯電防止有） B ブルー 22 25 47 10 30 20 30 20 30 20 30 10 低摩擦・耐摩耗 LFB ブラウン 62{6330} BTH16 21.7 －20～（60）80 特殊エンプラ 低摩擦・耐摩耗 HG ネイビーブルー 導電 E ブラック 43.4{4431} 注）1.注文生産品（都度見積品）です。上記チェーン仕様表に記載のない仕様については製作できません。 完成車両の搬送において、輪留めリンクを組み込むことで、車両の位置決めをサポートできます。 2.本チェーンをご検討の際は、お問い合わせシートの内容をご確認の上、当社までお問い合わせください。 上記、編成図は一例です。輪留めリンクの位置・間隔については都度打ち合わせが必要です。 3.最大許容張力は室温（20℃）における値で、チェーン幅全体に均一に張力が作用した場合のものです。また、使用される条件（湿度、速度等）により異なりま すので当社までお問い合わせください。 4.上記チェーン仕様表の最大許容張力はチェーン幅1mの値を示しています。チェーン幅に合わせて、（検討されるチェーン幅X）×（チェーン幅1mの最大許容 形番表示例 張力）にて算出してください。 5.使用温度範囲の（カッコ内数値）はウェット条件の場合です。 6.スライドプラグの外観色はレッド（材質：ポリアセタール）です。 形式 リンク形状 チェーンピッチ 輪留め チェーン幅 仕様記号 輪留め取り付け間隔 特形 7.人員搬送装置に使用される場合は、装置側に安全のための保護装置を設けてください。 8.マンコンベヤなど人員搬送を目的として使用する場合、PL法に準拠しチェーンの使用詳細情報の取得や安全確認書の取り交わしが必要となります。 BT H 16 CH12 － 13000 － B － 118LA － TK 9.チェーン幅Xは呼称幅であり、実際の幅は標準シリーズで－0.3％（20℃時）程度です。またチェーン幅は温度変化によって膨張、収縮します。膨張、収縮は H：強力タイプ 16：50.8mm CH12:輪留め高さ12.5mm 13000:1300mm 118LA:118リンク毎 20℃を基準として標準シリーズは0.00012/℃です。 CH25:輪留め高さ25mm 取り付け 注）1.注文時は文字･記号の間はスペースをつめてください。 　 2.輪留めリンクを組み込む場合は特形対応となります。 　 3.チェーン幅は400mmから100mm単位で編成可能ですが、輪留めリンクを組み込む場合はチェーン幅200mm単位での編成を推奨します。 　 4.最小数:2L、最大数:99999L。 BTH16形用スプロケット 一体形スプロケット 30 12 φDh 形番 歯数 ピッチ円直径 外径 軸穴 軸穴寸法 ハブ直径 概略質量 Dp Do 形状 d Dh kg 材質 BT16-16T-60S 60.1 104 強化 16 260.39 260 四角 0.6 ポリアミド BT16-16T-90S 90.1 147 （外観色： ブラック） 注）1.注文生産品です。 d 2.使用温度範囲：－20～80℃。 3.上記歯数、スプロケット形状および材質以外も製作いたします。（削加工タイプのみの対応となります。） 4.スプロケットは、チェーンとコンベヤの熱膨張差、チェーンとスプロケットの据え付け誤差を吸収す るため、シャフトはルーズフィットとしています。 5.シャフト仕様はみがき棒鋼をご使用ください。 4 50.8 50.8 進行方向 φD P φDo 50.8 50.8 φ233 50.8 50.8 50.8 50.8 6L 6L 118L 118L 進行方向 進行方向

プラスチックモジュラーチェーン BTH16形 お問い合わせシート 走行レール 貴社名 ご 担当者氏名 マンコンベヤ用走行レール 電話/FAX E -mail ■BTH16形用プラレール 適用チェーン形式 BTH16形 使用機械・用途・工程 1. 適用チェーンの選定計算時に、当社より提案させていただきます。チェーンの選定計算はお問い合せシートを参照ください。 ① 搬送物（複数選択可） 車両　　・　　作業員　　・　　台車　　・　その他(　　　　　　　　　　 　　　　) 2. マンコンベヤ（用途：車両・重量台車・作業者の搬送）走行レールには、搬送側全面に、摺動抵抗・摩耗・脈動の低減効果が 期待される、樹脂レールを推奨します。ドライ条件には、UHMW-PE帯電防止仕様（10-806）を推奨します。ウエット条件の 1. 搬送物 ② 質量 　　　　 ㎏×　 　　　台、　　　 　㎏×　　 　　人 場合に限り、UHMW-PE標準仕様（10-100）を推奨します。長機長化するマンコンベヤにおいては、工程（区画）によって条 全長 全幅 件が異なる場合には、UHMW-PE帯電防止仕様（10-806）をご使用ください。 ③車両サイズ 全長：　　 ｍｍ　・　全幅：　　 ｍｍ　・　トレッド幅：　　 ｍｍ トレッド幅 3. 走行レールは分割配置をしてください。 ① 搬送面長さ 　　　　 m 4. 樹脂の温度変化による膨張／収縮を考慮しクリアランスを設ける必要があります。 5. 樹脂レールの固定については、ボルトなどで完全に固定しますと熱膨張差によるレールの浮きなどが発生することから、完 ② 幅 　　　　　　　　　　mm(400mmから100mm単位で増幅) 全に固定するのではなく、スペーサーなどでスキマを設けるような固定をしてください。 6．スプロケットの上を台車などが通過する場合には、レール端部はスプロケット部が干渉しないように凹加工を行いチェー ③ レイアウト Type-1　・　Type-2　　・　　Type-3　　・ その他：当社までお問い合わせください。 ンが落ち込まないようする必要があります。 7．レール詳細については、当社までお問い合わせください。 ④ 搬送列数 1列(幅広)　　・　　1列(片引)　　・　　2列 (両引／コンベヤ総幅　　　mm) 2. コンベヤ仕様 ■レール配置例（搬送面側） ⑤ 輪留めの有無 無　・　有　(　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　) 注)　有の場合、輪留め リンクの位置・間隔を連 絡してください。P4を 参照ください。 機長L 極低頭 平ワッシャ 六角穴付きボルトM8×16 ⑥ 輪留め高さ 12.5mm　・　25mm　・　その他（　　　　　） φ20 駆動LD 中央LC1990 スペーサ 搬送レール クリアランス10 従動LI ⑦ 従動モータの有無 無　　・　　有 レールA レールA ⑧ 駆動従動軸の材質 SS400　　・　　SUS 長穴 固定ボルト穴 固定ボルト取り付け穴ピッチ1900 ベース鋼板 φ15 ① 搬送速度 　　　　 m/min チェーン進行方向 固定ボルト取り付け例 20 ② タクト運転 無　・　有　(　1タクトの送り量　　　　 mm、　 1タクトの送り時間　　　　　s) 機長L 駆動 ③ 潤滑の有無 LD 中央 無　・　有　(　水　　・　　その他(　　　　　　　 　　　　　　　 　　　　　　)) LC1990 クリアランス10 従動LI レールA φ20 ④ 稼働時間 時間/日、　　　　　日/年 レールA 3. 搬送条件 レールB レールB φ15 プラレール 帯電防止仕様10-806　　・　　スチール（ステンレス） ⑤ 走行レール材質 レールA 注)　摺動抵抗低減、摩耗抑制、脈動低減により、走行レールにはプラレールを推奨します。 レール 長穴詳細 固定ボルト穴詳細 A 　　 またプラスチックチェーンには必ず静電気が発生する為、走行レールに樹脂を用いる場合、帯電防止仕様(10-806)を推奨します。 長穴 固定ボルト穴 材質 固定ボルト取り付け穴ピッチ1900 グレード 仕様 外観色 使用温度 範囲℃ ⑥ 戻り側の受け方 ロ ーラ　　・　　走行レール 〈補足説明〉 駆動LD（駆動部レール）・従動L（I 従動部レール）・中央LC（中央部レール） 長手分割については、中央LC（1900mm／クリアランス10mm）基準とし、任意の機長に対して、 10-100 標準 白 － 20～ 60 ⑦ 搬送ピッチ 　　　　　 mm 駆動LD、従動LIを決定します。 10-806 帯電防止 黒 ◆マンコンベヤ用走行レール分割表（組み合わせ） ① 温度・湿度 常温常湿　　・　　その他（　　　℃/相対湿度　　　%RH） レール組み合わせ レール組み合わせ レール組み合わせ レール組み合わせ チェーン幅 チェーン幅 チェーン幅 チェーン幅 ② 屋内・屋外 屋内　　・　　屋外 W（mm） A B W（mm） A B W（mm） A B W（mm） A B レール幅（mm）×列数 レール幅（mm）×列数 レール幅（mm）×列数 レール幅（mm）×列数 レール幅（mm）×列数 レール幅（mm）×列数 レール幅（mm）×列数 レール幅（mm）×列数 － － － 1100 270×4 － 2100 270×4 495×2 3100 270×4 995×2 薬品など：　無　・　有　(名称　　　　　　　　　　　　　　) ③ 腐食条件 － － － 1200 295×4 － 2200 295×4 495×2 3200 295×4 995×2 4. 使用雰囲気 　　　　　　　　　　　(濃度　　 　％、頻度　　　回/　　 ) (薬品・殺菌剤・洗浄剤など) 水　 ：　 無　・　有 － － － 1300 320×4 － 2300 320×4 495×2 3300 320×4 995×2 400 195×2 － 1400 195×2 495×2 2400 195×2 995×2 3400 345×4 995×2 ④ 摩耗促進物の有無 無　・　有　　( 金属粉　・ 砂　・その他（ 　　 　　　)) 500 245×2 － 1500 245×2 495×2 2500 245×2 995×2 3500 370×4 995×2 600 295×2 － 1600 295×2 495×2 2600 295×2 995×2 3600 395×4 995×2 ⑤ その他 揮発性ガス ： 無　・　有　(　　　　　　　　　　　　　　　 ) 700 345×2 － 1700 345×2 495×2 2700 345×2 995×2 3700 420×4 995×2 800 395×2 － 1800 395×2 495×2 2800 395×2 995×2 3800 445×4 995×2 レイアウト紹介 900 445×2 － 1900 445×2 495×2 2900 445×2 995×2 3900 470×4 995×2 1000 495×2 － 2000 995×2 － 3000 495×2 995×2 4000 995×4 － 搬送面長さ 搬送ピッチ Type-1 両端にスプロケットを配置した最もオーソドックスなオーバルタイプです。 形番表示例 主に作業者マンコン用途でご使用ください。 形式 チェーン形式 レール板厚 チェーン幅 材質グレード 機長 特形記号 搬送面長さ Type-2 レール 搬送ピッチ レール 車両および重量台車などの車両組み立て用途でご使用ください。 PR - BTH16 - ST10 - 2000MM ASB - 20M - TK エンドローラ エンドローラ レールエンドローラを介し駆動／従動部をボトムへ逃がすことで スプロケット軸に直接垂直荷重を受けないレイアウトです。 BTH16 ：BTH16形 注）2 ASB ：10-806 機械式テークアップなし。 W ：10-100 注）3 注） 1．注文時は文字・記号の間はスペースをつめてください。 搬送面長さ 2．チェーン幅は上記の表よりご確認ください。 Type-3 3．機長は基本的にご依頼の長さで対応可能です。当社までお問い合わせください。 レール 搬送ピッチ レールエンドローラ レール 車両および重量台車などの車両組み立て用途でご使用ください。 エンドローラ エンドローラ レールエンドローラを介し駆動／従動部をボトムへ逃がすことで スプロケット軸に直接垂直荷重を受けないレイアウトです。 機械式テークアップ有。 輪留め付きなどの搬送サイクルが決定している場合に選択してください。 5 チェーン幅W チェーン幅W 10 20 6 15 10 6 10 6

プラスチックモジュラーチェーン BTH16形 お問い合わせシート 貴社名 ご 担当者氏名 電話/FAX E -mail 使用機械・用途・工程 ① 搬送物（複数選択可） 車両　　・　　作業員　　・　　台車　　・　その他(　　　　　　　　　　 　　　　) 1. 搬送物 ② 質量 　　　　 ㎏×　 　　　台、　　　 　㎏×　　 　　人 全長 全幅 ③車両サイズ 全長：　　 ｍｍ　・　全幅：　　 ｍｍ　・　トレッド幅：　　 ｍｍ トレッド幅 ① 搬送面長さ 　　　　 m ② 幅 　　　　　　　　　　mm(400mmから100mm単位で増幅) ③ レイアウト Type-1　・　Type-2　　・　　Type-3　　・ その他：当社までお問い合わせください。 ④ 搬送列数 1列(幅広)　　・　　1列(片引)　　・　　2列 (両引／コンベヤ総幅　　　mm) 2. コンベヤ仕様 ⑤ 輪留めの有無 無　・　有　(　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　) 注)　有の場合、輪留め リンクの位置・間隔を連 絡してください。P4を 参照ください。 ⑥ 輪留め高さ 12.5mm　・　25mm　・　その他（　　　　　） ⑦ 従動モータの有無 無　　・　　有 ⑧ 駆動従動軸の材質 SS400　　・　　SUS ① 搬送速度 　　　　 m/min ② タクト運転 無　・　有　(　1タクトの送り量　　　　 mm、　 1タクトの送り時間　　　　　s) ③ 潤滑の有無 無　・　有　(　水　　・　　その他(　　　　　　　 　　　　　　　 　　　　　　)) ④ 稼働時間 時間/日、　　　　　日/年 3. 搬送条件 プラレール 帯電防止仕様10-806　　・　　スチール（ステンレス） ⑤ 走行レール材質 注)　摺動抵抗低減、摩耗抑制、脈動低減により、走行レールにはプラレールを推奨します。 　　 またプラスチックチェーンには必ず静電気が発生する為、走行レールに樹脂を用いる場合、帯電防止仕様(10-806)を推奨します。 ⑥ 戻り側の受け方 ロ ーラ　　・　　走行レール ⑦ 搬送ピッチ 　　　　　 mm ① 温度・湿度 常温常湿　　・　　その他（　　　℃/相対湿度　　　%RH） ② 屋内・屋外 屋内　　・　　屋外 薬品など：　無　・　有　(名称　　　　　　　　　　　　　　) ③ 腐食条件 4. 使用雰囲気 　　　　　　　　　　　(濃度　　 　％、頻度　　　回/　　 ) (薬品・殺菌剤・洗浄剤など) 水　 ：　 無　・　有 ④ 摩耗促進物の有無 無　・　有　　( 金属粉　・ 砂　・その他（ 　　 　　　)) ⑤ その他 揮発性ガス ： 無　・　有　(　　　　　　　　　　　　　　　 ) レイアウト紹介 搬送面長さ 搬送ピッチ Type-1 両端にスプロケットを配置した最もオーソドックスなオーバルタイプです。 主に作業者マンコン用途でご使用ください。 搬送面長さ Type-2 レール 搬送ピッチ レール 車両および重量台車などの車両組み立て用途でご使用ください。 エンドローラ エンドローラ レールエンドローラを介し駆動／従動部をボトムへ逃がすことで スプロケット軸に直接垂直荷重を受けないレイアウトです。 機械式テークアップなし。 搬送面長さ Type-3 レール 搬送ピッチ レールエンドローラ レール 車両および重量台車などの車両組み立て用途でご使用ください。 エンドローラ エンドローラ レールエンドローラを介し駆動／従動部をボトムへ逃がすことで スプロケット軸に直接垂直荷重を受けないレイアウトです。 機械式テークアップ有。 輪留め付きなどの搬送サイクルが決定している場合に選択してください。 6
