つばきエクトフレックスカップリング NERシリーズ 　パワーロック仕様

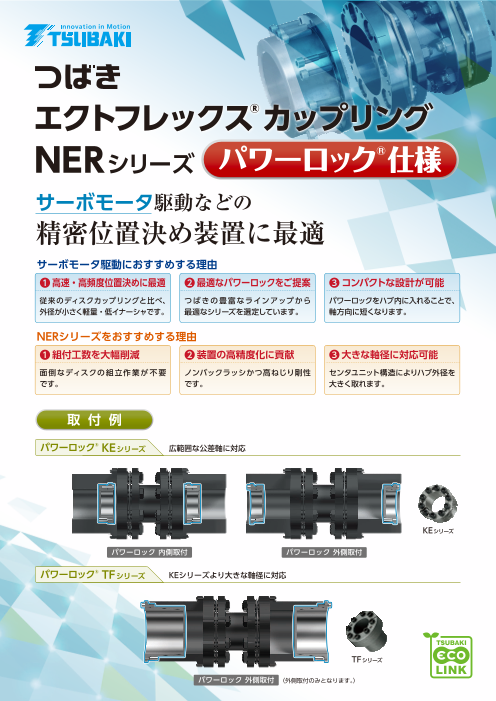

エクトフレックスNERシリーズ_パワーロック仕様_オモテ サイズ A4 ［ 210mm（W） × 297mm（H）］ エクトフレックス®カップリング NERシリーズ パワーロック®仕様 サーボモータ駆動などの 精密位置決め装置に最適 サーボモータ駆動におすすめする理由 ❶高速・高頻度位置決めに最適 ❷最適なパワーロックをご提案 ❸コンパクトな設計が可能 従来のディスクカップリングと比べ、 つばきの豊富なラインアップから パワーロックをハブ内に入れることで、 外径が小さく軽量・低イナーシャです。 最適なシリーズを選定しています。 軸方向に短くなります。 NERシリーズをおすすめする理由 ❶組付工数を大幅削減 ❷装置の高精度化に貢献 ❸大きな軸径に対応可能 面倒なディスクの組立作業が不要 ノンバックラッシかつ高ねじり剛性 センタユニット構造によりハブ外径を です。 です。 大きく取れます。 取 付 例 パワーロック® KEシリーズ 広範囲な公差軸に対応 KEシリーズ パワーロック 内側取付 パワーロック 外側取付 パワーロック® TFシリーズ KEシリーズより大きな軸径に対応 TFシリーズ パワーロック 外側取付 （外側取付のみとなります。）

エクトフレックスNERシリーズ_パワーロック仕様_ウラ サイズ A4 ［ 210mm（W） × 297mm（H）］ 形番表示 ス ペ ー サ タ イ プ NER230 W － A 60 KE X A 65 KELP － TK 形番 スペーサタイプ 軸穴径 ハブの種類 パワーロックタイプ ロングスペーサタイプ NER360 W － A 65 KE X A 85 TF － J2000 － TK 形番 スペーサタイプ 軸穴径 フランジ面間寸法 ハブの種類 パワーロックタイプ パワーロック®との組合せ一覧 形　番 許容トルク ボス径 N・m mm 軸穴径 mm 25 28 30 32 35 38 40 42 45 NER59W 590 84 伝達トルク N・m 343 432 515 549 590 590 ハブ形番 A25KE A28KE A30KE A32KE A35KE A38KE A40KE A42KELP A45KELP 軸穴径 mm 35 38 40 42 45 48 50 55 60 NER93W 930 105 伝達トルク N・m 678 921 930 930 930 ハブ形番 A35KE A38KE A40KE A42KE A45KE A48KE A50KE A55KELP A60TF 軸穴径 mm 45 48 50 55 60 65 NER230W 2300 117 伝達トルク N・m 1090 1390 1700 1860 2180 1960 ハブ形番 A45KE A48KE A50KE A55KE A60KE A65KELP 軸穴径 mm 60 65 70 75 80 85 NER360W 3600 137 伝達トルク N・m 2180 2360 3120 3350 3600 3600 ハブ形番 A60KE A65KE A70KELP A75KELP A80TF A85TF 軸穴径 mm 70 75 80 85 90 NER630W 6300 163 伝達トルク N・m 3750 4030 5010 5320 6300 ハブ形番 A70KE A75KE A80KE A85KE A90TF 軸穴径 mm 85 90 95 100 …KEシリーズ NER850W 8500 184 伝達トルク N・m 5320 7450 7860 8290 …KEシリーズ 低面圧仕様 ハブ形番 A85KE A90KELP A95KELP A100KELP …TFシリーズ ※ガイド部付きの場合です。 ※その他シリーズとの組合せについては、都度ご相談ください。 ※上記以外にもハブ長さを短くしたコンパクト仕様など、ご要望に合わせた仕様でのご提案が可能です。 ※選定につきましてはカップリング・パワーロックの各カタログをご確認ください。 ※サーボモータ駆動の際にはモータの最大トルクに対して、負荷の種類に応じた使用係数を乗じた補正トルクを満足する形番をご選定ください。 詳細につきましては、上記形番表示例より形番とパワーロックの取付位置（外側取付、内側取付）をご指示の上、 最寄りの代理店、販売店にご用命ください。 Webサービスも充実しています。 ホームページで つばきパワトラ総合技術情報サイト TT-net® 簡 単 検 索 ! https://tt-net.tsubakimoto.co.jp こちらから 〒530-0005 大阪市北区中之島3-3-3（中之島三井ビルディング） 記載内容に関するお問合せは、お客様問合せ窓口をご利用ください。 ホームページアドレス https://www.tsubakimoto.jp TEL：（0120）251-602　FAX：（0120）251-603 つばきエコリンクⓇは、つばきグループが設定した エコ評価基準をクリアした商品に付加されるマークです。 本書に記載のロゴマークおよび商品名は株式会社椿本チエインまたはグループ会社の日本および他の国における商標または登録商標です。 2021年6月1日発行　Ⓒ株式会社 椿本チエイン
