つばきコンベヤスプロケット　スマート取替シリーズ

大形コンベヤスプロケット スマート取替シリーズ カタログに関するお問い合わせは、お客様問い合わせ窓口をご利用ください。 【スプロケット】TEL（0774）43-8911 東 京 支 社 〒108-0075東京都港区港南2-16-2（太陽生命品川ビル） TEL（03）6703-8401 FAX（03）6703-8411 大宮営業所 〒330-0846さいたま市大宮区大門町3-42-5（太陽生命大宮ビル） TEL（048）648-1700 FAX（048）648-2020 名古屋支社 〒450-0003名古屋市中村区名駅南1-21-19（名駅サウスサイドスクエア） TEL（052）571-8187 FAX（052）571-0915 大 阪 支 社 〒530-0005大阪市北区中之島3-3-3（中之島三井ビルディング） TEL（06）6441-0309 FAX（06）6441-0314 広島営業所 〒732-0052広島市東区光町1-12-20（もみじ広島光町ビル） TEL（082）568-0808 FAX（082）568-0814 Split Type 九州営業所 〒812-0013福岡市博多区博多駅東3-12-24（博多駅東QRビル） TEL（092）451-8881 FAX（092）451-8882 本 社 〒530-0005大阪市北区中之島3-3-3（中之島三井ビルディング） つばきホームページアドレス 工 場 京田辺・埼玉・長岡京・兵庫・岡山 https://www.tsubakimoto.jp つばきエコリンク®は、つばきグループが設定した エコ評価基準をクリアした商品に付加されるマークです。 製造：株式会社椿本スプロケット ■お願い このカタログに記載の仕様・寸法等は改良のため変更する場合がありますので、設計される前に念のためお問い合わせください。 Ⓒ本書に集録したものはすべて当社に著作権があります。無断の複製は固くお断りします。 販売店 Ring Block replacement teeth replacement tooth このカタログはSI 単位｛重力単位｝で 記載しています。｛　　｝値は参考値です。 type type 価格は販売店が独自に定めていますので、 詳しくは各販売店にお尋ねください。 2026年7月1日発行　Ⓒ株式会社 椿本チエイン　Bulletin No.26160

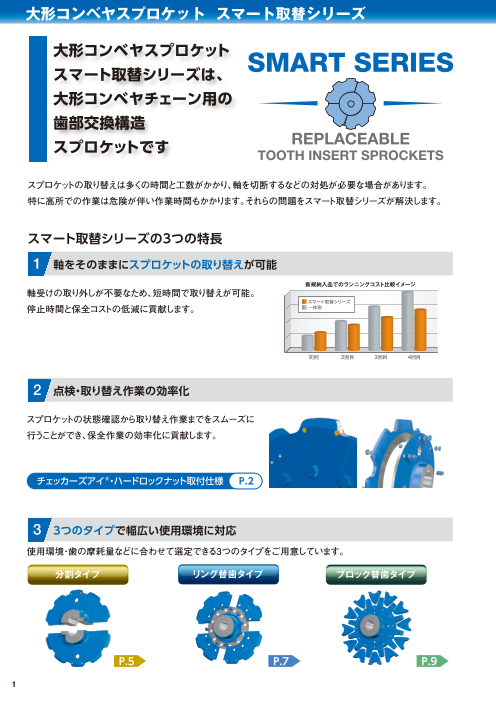

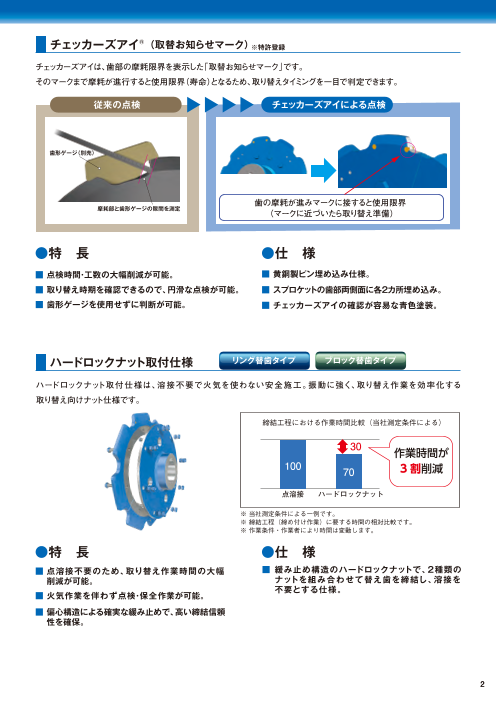

大形コンベヤスプロケット スマート取替シリーズ 大形コンベヤスプロケット チェッカーズアイⓇ （取替お知らせマーク）※特許登録 スマート取替シリーズは、 SMART SERIES チェッカーズアイは、歯部の摩耗限界を表示した「取替お知らせマーク」です。 そのマークまで摩耗が進行すると使用限界（寿命）となるため、取り替えタイミングを一目で判定できます。 大形コンベヤチェーン用の 従来の点検 チェッカーズアイによる点検 歯部交換構造 スプロケットです REPLACEABLE TOOTH INSERT SPROCKETS 歯形ゲージ（別売） スプロケットの取り替えは多くの時間と工数がかかり、軸を切断するなどの対処が必要な場合があります。 特に高所での作業は危険が伴い作業時間もかかります。それらの問題をスマート取替シリーズが解決します。 歯の摩耗が進みマークに接すると使用限界 摩耗部と歯形ゲージの隙間を測定 （ マークに近づいたら取り替え準備） スマート取替シリーズの3つの特長 ●特　長 ●仕　様 1 軸をそのままにスプロケットの取り替えが可能 ■ 点検時間・工数の大幅削減が可能。 ■ 黄銅製ピン埋め込み仕様。 新規納入品でのランニングコスト比較イメージ 軸受けの取り外しが不要なため、短時間で取り替えが可能。 ■ 取り替え時期を確認できるので、円滑な点検が可能。 ■ スプロケットの歯部両側面に各2カ所埋め込み。　 スマート取替シリーズ 停止時間と保全コストの低減に貢献します。 一体形 ■ 歯形ゲージを使用せずに判断が可能。 ■ チェッカーズアイの確認が容易な青色塗装。 初回 2回目 3回目 4回目 ハードロックナット取付仕様 リング替歯タイプ ブロック替歯タイプ 2 点検・取り替え作業の効率化 ハードロックナット取付仕様は、溶接不要で火気を使わない安全施工。振動に強く、取り替え作業を効率化する 取り替え向けナット仕様です。 スプロケットの状態確認から取り替え作業までをスムーズに 締結工程における作業時間比較（当社測定条件による） 行うことができ、保全作業の効率化に貢献します。 30 作業時間が 100 70 3 割削減 チェッカーズアイ®・ハードロックナット取付仕様 P.2 点溶接 ハードロックナット ※ 当社測定条件による一例です。 ※ 締結工程（締め付け作業）に要する時間の相対比較です。 3 3つのタイプで幅広い使用環境に対応 ※ 作業条件・作業者により時間は変動します。 使用環境・歯の摩耗量などに合わせて選定できる3つのタイプをご用意しています。 ●特　長 ●仕　様 分割タイプ リング替歯タイプ ブロック替歯タイプ ■ 点溶接不要のため、取り替え作業時間の大幅 ■ 緩み止め構造のハードロックナットで、2種類の 　 削減が可能。 ナットを組み合わせて替え歯を締結し、溶接を ■ 火気作業を伴わず点検・保全作業が可能。 不要とする仕様。 ■ 偏心構造による確実な緩み止めで、高い締結信頼 　 性を確保。 P.5 P.7 P.9 1

大形コンベヤスプロケット スマート取替シリーズ 大形コンベヤスプロケット チェッカーズアイⓇ （取替お知らせマーク）※特許登録 スマート取替シリーズは、 SMART SERIES チェッカーズアイは、歯部の摩耗限界を表示した「取替お知らせマーク」です。 そのマークまで摩耗が進行すると使用限界（寿命）となるため、取り替えタイミングを一目で判定できます。 大形コンベヤチェーン用の 従来の点検 チェッカーズアイによる点検 歯部交換構造 スプロケットです REPLACEABLE TOOTH INSERT SPROCKETS 歯形ゲージ（別売） スプロケットの取り替えは多くの時間と工数がかかり、軸を切断するなどの対処が必要な場合があります。 特に高所での作業は危険が伴い作業時間もかかります。それらの問題をスマート取替シリーズが解決します。 歯の摩耗が進みマークに接すると使用限界 摩耗部と歯形ゲージの隙間を測定 （ マークに近づいたら取り替え準備） スマート取替シリーズの3つの特長 ●特　長 ●仕　様 1 軸をそのままにスプロケットの取り替えが可能 ■ 点検時間・工数の大幅削減が可能。 ■ 黄銅製ピン埋め込み仕様。 新規納入品でのランニングコスト比較イメージ 軸受けの取り外しが不要なため、短時間で取り替えが可能。 ■ 取り替え時期を確認できるので、円滑な点検が可能。 ■ スプロケットの歯部両側面に各2カ所埋め込み。　 スマート取替シリーズ 停止時間と保全コストの低減に貢献します。 一体形 ■ 歯形ゲージを使用せずに判断が可能。 ■ チェッカーズアイの確認が容易な青色塗装。 初回 2回目 3回目 4回目 ハードロックナット取付仕様 リング替歯タイプ ブロック替歯タイプ 2 点検・取り替え作業の効率化 ハードロックナット取付仕様は、溶接不要で火気を使わない安全施工。振動に強く、取り替え作業を効率化する 取り替え向けナット仕様です。 スプロケットの状態確認から取り替え作業までをスムーズに 締結工程における作業時間比較（当社測定条件による） 行うことができ、保全作業の効率化に貢献します。 30 作業時間が 100 70 3 割削減 チェッカーズアイ®・ハードロックナット取付仕様 P.2 点溶接 ハードロックナット ※ 当社測定条件による一例です。 ※ 締結工程（締め付け作業）に要する時間の相対比較です。 3 3つのタイプで幅広い使用環境に対応 ※ 作業条件・作業者により時間は変動します。 使用環境・歯の摩耗量などに合わせて選定できる3つのタイプをご用意しています。 ●特　長 ●仕　様 分割タイプ リング替歯タイプ ブロック替歯タイプ ■ 点溶接不要のため、取り替え作業時間の大幅 ■ 緩み止め構造のハードロックナットで、2種類の 　 削減が可能。 ナットを組み合わせて替え歯を締結し、溶接を ■ 火気作業を伴わず点検・保全作業が可能。 不要とする仕様。 ■ 偏心構造による確実な緩み止めで、高い締結信頼 　 性を確保。 P.5 P.7 P.9 2

大形コンベヤスプロケット スマート取替シリーズ 基本構造 ソリューション事例 分割タイプ 事例1　長尺設備でのスプロケットの取り替え 分割タイプ リング替歯タイプ ブロック替歯タイプ 対象： 鉄骨搬送コンベヤ 課題： 複数スプロケットの取り替えが必要 解決： 分割タイプ採用により、必要箇所のみ 取り替えし、停止時間を短縮 タイプ 切断 作業不要 リング替歯タイプ 事例2　狭小スペース設備での保全性向上 対象： スラグ搬送コンベヤ ●軸穴部の隙間なく2分割したスプロケット ●取付ベースにリング状の替え歯を ●取付ベースにブロック状の替え歯を ●ハブ部のボルトを締め付けて取り付け 　ボルト ・ ナットで締結 　ボルト ・ ナットで締結 課題： 取り替えスペースが小さく、作業性が 特　長 ●他の部品を取り外すことなく ●取付ベースを軸から外すことなく歯部のみの ●取付ベースを取り外すことなくブロック 悪い 　分割スプロケットの取り替えが可能 　取り替えが可能 　替歯の取り替えが可能 ●全てのローラ形式に対応 ●全てのローラ形式に対応 ●替え歯1つあたりの質量が最も軽く取り扱いが 解決： リ ング替歯採用により、周辺部品を 　容易 外さず取り替えが可能 軸の 取り外し 不要！ 締結方式 点溶接 点溶接、ハードロックナット 対応 RF03075 ～ RF10150 RF10150 ～ RF36300 RF10150 ～ RF26300 チェーン RF205 ～ RF650（ インチ系） RF6205（ インチ系） リング替歯タイプ ハードロックナット ローラ形式注）1,2 S、R、F S、R、F S 取付仕様 事例3　リング替歯取り替え作業の工数削減・非溶接対応 歯　数注）1 6、8、10、12 8、10、12 10、12 対象： 搬送コンベヤ 歯部材質 機械構造用炭素鋼 機械構造用合金鋼 課題：リ ング替歯取り替え作業の溶接が負担 火気作業の段取り・安全管理が必要 ハブ（取付ベース）材質 一般構造用圧延鋼 解決： リング替歯採用により歯部のみの 塗　装 ラッカー塗装（青色） 取り替えが可能 ハードロックナット取付仕様により、 ★★★ ★★★★ ★★ コスト コスト コスト 火気作業不要で作業時間削減 （初回導入／更新費用） （初回導入／更新費用） （初回導入／更新費用） 点溶接 ★★ 5 ★★★★ ★★★★ 5 ★★★★ 5 【採用事例】　日本製鉄（株） 九州製鉄所 不要 取り扱いやすさ 4 取り扱いやすさ 4 ★★★★ 取り扱いやすさ 4 ★★★★★ （ボルト点数） 3 納期 （ボルト点数） 3 納期 大分地区構内 （ボルト点数） 3 納期 2 2 2 1 1 1 チャート 0 0 0 ブロック替歯タイプ 事例4　高所設置設備での取り替え作業負荷低減　 対象： バケットエレベーター ★★ ★★★ ★★★ ★★★ ★★★★ 取り扱いやすさ 耐摩耗 取り扱いやすさ 取り扱いやすさ ★★★★★ 課題： 高所でのスプロケットの取り替えが （歯の取り替え※） （歯の取り替え※） 耐摩耗 （歯の取り替え※） 耐摩耗 困難 ★★★★ ★★★ ★ ラインアップ ラインアップ ラインアップ 解決： 取り替え時間・安全性を改善 画像未入稿 ※歯の取り替えは、歯部質量の比較です。 歯のみの 注） 1. 細字仕様は対応できない場合があります。寸法表をご確認ください。 交換が 2. 上記以外の仕様についても製作可能な場合がありますので、お問い合わせください。 可能 3. 引張用途（吊り下げ・牽引など）で使用する場合は、別途技術検討が必要ですので、お問い合わせください。 3

大形コンベヤスプロケット スマート取替シリーズ 基本構造 ソリューション事例 分割タイプ 事例1　長尺設備でのスプロケットの取り替え 分割タイプ リング替歯タイプ ブロック替歯タイプ 対象： 鉄骨搬送コンベヤ 課題： 複数スプロケットの取り替えが必要 解決： 分割タイプ採用により、必要箇所のみ 取り替えし、停止時間を短縮 タイプ 切断 作業不要 リング替歯タイプ 事例2　狭小スペース設備での保全性向上 対象： スラグ搬送コンベヤ ●軸穴部の隙間なく2分割したスプロケット ●取付ベースにリング状の替え歯を ●取付ベースにブロック状の替え歯を ●ハブ部のボルトを締め付けて取り付け 　ボルト ・ ナットで締結 　ボルト ・ ナットで締結 課題： 取り替えスペースが小さく、作業性が 特　長 ●他の部品を取り外すことなく ●取付ベースを軸から外すことなく歯部のみの ●取付ベースを取り外すことなくブロック 悪い 　分割スプロケットの取り替えが可能 　取り替えが可能 　替歯の取り替えが可能 ●全てのローラ形式に対応 ●全てのローラ形式に対応 ●替え歯1つあたりの質量が最も軽く取り扱いが 解決： リ ング替歯採用により、周辺部品を 　容易 外さず取り替えが可能 軸の 取り外し 不要！ 締結方式 点溶接 点溶接、ハードロックナット 対応 RF03075 ～ RF10150 RF10150 ～ RF36300 RF10150 ～ RF26300 チェーン RF205 ～ RF650（ インチ系） RF6205（ インチ系） リング替歯タイプ ハードロックナット ローラ形式注）1,2 S、R、F S、R、F S 取付仕様 事例3　リング替歯取り替え作業の工数削減・非溶接対応 歯　数注）1 6、8、10、12 8、10、12 10、12 対象： 搬送コンベヤ 歯部材質 機械構造用炭素鋼 機械構造用合金鋼 課題：リ ング替歯取り替え作業の溶接が負担 火気作業の段取り・安全管理が必要 ハブ（取付ベース）材質 一般構造用圧延鋼 解決： リング替歯採用により歯部のみの 塗　装 ラッカー塗装（青色） 取り替えが可能 ハードロックナット取付仕様により、 ★★★ ★★★★ ★★ コスト コスト コスト 火気作業不要で作業時間削減 （初回導入／更新費用） （初回導入／更新費用） （初回導入／更新費用） 点溶接 ★★ 5 ★★★★ ★★★★ 5 ★★★★ 5 【採用事例】　日本製鉄（株） 九州製鉄所 不要 取り扱いやすさ 4 取り扱いやすさ 4 ★★★★ 取り扱いやすさ 4 ★★★★★ （ボルト点数） 3 納期 （ボルト点数） 3 納期 大分地区構内 （ボルト点数） 3 納期 2 2 2 1 1 1 チャート 0 0 0 ブロック替歯タイプ 事例4　高所設置設備での取り替え作業負荷低減　 対象： バケットエレベーター ★★ ★★★ ★★★ ★★★ ★★★★ 取り扱いやすさ 耐摩耗 取り扱いやすさ 取り扱いやすさ ★★★★★ 課題： 高所でのスプロケットの取り替えが （歯の取り替え※） （歯の取り替え※） 耐摩耗 （歯の取り替え※） 耐摩耗 困難 ★★★★ ★★★ ★ ラインアップ ラインアップ ラインアップ 解決： 取り替え時間・安全性を改善 画像未入稿 ※歯の取り替えは、歯部質量の比較です。 歯のみの 注） 1. 細字仕様は対応できない場合があります。寸法表をご確認ください。 交換が 2. 上記以外の仕様についても製作可能な場合がありますので、お問い合わせください。 可能 3. 引張用途（吊り下げ・牽引など）で使用する場合は、別途技術検討が必要ですので、お問い合わせください。 4

分割タイプ スプロケット（歯部・ハブ部）を2分割してかんたん取り替え 品種・寸法一覧表 BW形 DL DL t CW形 t 構　造 ■歯底を基準に2分割したスプロケットです。 （ボルトとナットにより結合する仕様にも対応します。） ① ② φd ③ ④ L L ①歯部 ②ハブ部（①歯部に溶接済） ③ボルト ④ばね座金 特　長 ■軸受けなどを軸から抜くことなく、スプロケットを軸に取り付け・取り外しすることが可能。 ■長尺設備など、スプロケットの取り付け・取り外しが難しい場合に効果を発揮。 形番表示例 RF10150S 10T - BW　 Q　 - S TS　 -　 E ①対応チェーン形番 ②歯数 ③ハブ形式 ④歯先硬化処理 ⑤スマート取替 ⑥分割タイプ ⑦チェッカーズアイ BW : 溶接片ハブ 　 N : 歯先硬化なし 　シリーズ 　 CW : 溶接両ハブ 　 Q : 歯先硬化処理 （注）分割タイプは軸穴加工付きです。別途、軸穴加工内容をご指示ください。 価格・納期 都度見積品・受注生産 5 Do Dp DH Do Dp DH

分割タイプ スプロケット（歯部・ハブ部）を2分割してかんたん取り替え 品種・寸法一覧表 BW形 DL DL t CW形 t 構　造 ■歯底を基準に2分割したスプロケットです。 （ボルトとナットにより結合する仕様にも対応します。） ① ② φd ③ ④ L L ピッチ 全長　 中心距離　 外径 L Do 軸穴径 歯幅 ハブ DL t スプロケット 概算質量 歯 BW CW BW CW 形番 円直径 ローラ形式 最小 最大 ローラ形式 径 数 ローラ形式 ローラ形式 ローラ形式 ローラ形式 固定ボルト kg 部 Dp R･F S dmin. dmax. R･S F DH R F S R F S R F S R F S サイズ ①歯 BW CW ②ハブ部（①歯部に溶接済） RF03075 □ 8T- □□ -STS-E 8 196 209 206 34 60 117 67 64 67 104 101 104 61 59.5 61 52 50.5 52 M10 7 9 RF03075 □ 10T- □□ -STS-E 10 242.7 259 252 34 60 117 67 64 67 104 101 104 61 59.5 61 52 50.5 52 M10 8 11 ③ボルト RF03075 □ 12T- □□ -STS-E 12 289.8 308 299 34 60 117 67 64 67 104 101 104 61 59.5 61 52 50.5 52 M10 10 13 ④ばね座金 RF03100 □ 6T- □□ -STS-E 6 200 206 210 34 60 11.9 8.9 117 67 64 67 104 101 104 61 59.5 61 52 50.5 52 M10 7 9 RF03100 □ 8T- □□ -STS-E 8 261.3 272 269 34 60 117 67 64 67 104 101 104 61 59.5 61 52 50.5 52 M10 9 12 RF03100 □ 10T- □□ -STS-E 10 323.6 336 333 39 80 147 88 85 88 124 121 124 82 80.5 82 62 60.5 62 M12 16 21 RF03100 □ 12T- □□ -STS-E 12 386.4 401 396 39 80 147 88 85 88 124 121 124 82 80.5 82 62 60.5 62 M12 20 24 RF05075 □ 8T- □□ -STS-E 8 196 - 209 34 60 117 - - 73 - - 110 - - 64 - - 55 M12 8 11 RF05075 □ 10T- □□ -STS-E 10 242.7 - 256 39 80 147 - - 94 - - 130 - - 85 - - 65 M12 15 19 RF05075 □ 12T- □□ -STS-E 12 289.8 - 303 39 80 147 - - 94 - - 130 - - 85 - - 65 M12 18 22 RF05100 □ 8T- □□ -STS-E 8 261.3 273 273 39 80 147 94 88 94 130 124 130 85 82 85 65 62 65 M12 16 20 RF05100 □ 10T- □□ -STS-E 10 323.6 340 337 39 80 147 94 88 94 130 124 130 85 82 85 65 62 65 M12 20 24 RF05100 □ 12T- □□ -STS-E 12 386.4 405 400 39 100 177 116 88 116 130 128 134 107 104 107 67 64 67 M12 33 36 RF05125 □ 6T- □□ -STS-E 6 250 256 262 39 80 147 94 88 94 130 124 130 85 82 85 65 62 65 M12 16 20 18 11.9 RF05125 □ 8T- □□ -STS-E 8 326.6 338 340 39 80 147 94 88 94 130 124 130 85 82 85 65 62 65 M12 20 25 RF05125 □ 10T- □□ -STS-E 10 404.5 420 417 39 100 177 116 110 116 134 128 134 107 104 107 67 64 67 M12 35 38 RF05125 □ 12T- □□ -STS-E 12 483 499 496 39 100 177 116 110 116 134 128 134 107 104 107 67 64 67 M12 43 46 特　長 RF05150 □ 6T- □□ -STS-E 6 300 304 310 39 80 147 94 88 94 130 124 130 85 104 85 65 62 65 M12 19 23 RF05150 □ 8T- □□ -STS-E 8 392 402 405 39 100 177 116 110 116 134 128 134 107 104 107 67 64 67 M12 34 37 RF05150 □ 10T- □□ -STS-E 10 485.4 500 499 39 100 177 116 110 116 134 128 134 107 104 107 67 64 67 M12 43 46 ■軸受けなどを軸から抜くことなく、スプロケットを軸に取り付け・取り外しすることが可能。 RF05150 □ 12T- □□ -STS-E 12 579.6 596 592 39 100 177 116 110 116 134 128 134 107 104 107 67 64 67 M12 54 57 RF10100 □ 8T- □□ -STS-E 8 261.3 282 279 39 80 147 98 91 98 134 127 134 87 83.5 87 67 63.5 67 M12 18 22 ■長尺設備など、スプロケットの取り付け・取り外しが難しい場合に効果を発揮。 RF10100 □ 10T- □□ -STS-E 10 323.6 349 341 39 100 177 120 113 120 138 131 138 109 105.5 109 69 65.5 69 M12 31 34 RF10100 □ 12T- □□ -STS-E 12 386.4 414 404 39 115 207 144 137 144 154 147 154 133 129.5 133 77 73.5 77 M16 49 51 RF10125 □ 6T- □□ -STS-E 6 250 262 267 39 80 147 98 91 98 134 127 134 87 83.5 87 67 63.5 67 M12 17 21 RF10125 □ 8T- □□ -STS-E 8 326.6 343 343 39 100 177 120 113 120 138 131 138 109 105.5 109 69 65.5 69 M12 31 34 RF10125 □ 10T- □□ -STS-E 10 404.5 426 422 39 115 22 15 207 144 137 144 154 147 154 133 129.5 133 77 73.5 77 M16 51 53 形番表示例 RF10125 □ 12T- □□ -STS-E 12 483 508 500 39 115 207 144 137 144 154 147 154 133 129.5 133 77 73.5 77 M16 61 63 RF10150 □ 6T- □□ -STS-E 6 300 309 316 39 100 177 120 113 120 138 131 138 109 105.5 109 69 65.5 69 M12 29 32 RF10150 □ 8T- □□ -STS-E 8 392 408 409 39 115 207 144 137 144 154 147 154 133 129.5 133 77 73.5 77 M16 50 52 RF10150 □ 10T- □□ -STS-E 10 485.4 506 503 39 115 207 144 137 144 154 147 154 133 129.5 133 77 73.5 77 M16 61 63 RF10150S 10T - BW　 Q　 - S TS　 -　 E RF10150 □ 12T- □□ -STS-E 12 579.6 601 597 39 115 207 144 137 144 154 147 154 133 129.5 133 77 73.5 77 M16 75 77 RF205 □ 10T- □□ -STS-E 10 252.8 - 272 39 80 147 - - 104 - - 140 - - 90 - - 70 M12 20 24 28 - RF205 □ 12T- □□ -STS-E 12 301.8 - 321 39 100 177 - - 126 - - 144 - - 112 - - 72 M12 32 35 ①対応チェーン形番 ②歯数 ③ハブ形式 ④歯先硬化処理 ⑤スマート取替 ⑥分割タイプ ⑦チェッカーズアイ RF214 □ 8T- □□ -STS-E 8 265.5 292 285 39 100 177 122 - 122 140 - 140 110 - 110 70 - 70 M12 27 30 BW : 溶接片ハブ 　 N : 歯先硬化なし 　シリーズ RF214 □ 10T- □□ -STS-E 10 328.8 356 348 39 100 24 - 177 122 - 122 140 - 140 110 - 110 70 - 70 M12 33 36 　 CW : 溶接両ハブ 　 Q : 歯先硬化処理 RF214 □ 12T- □□ -STS-E 12 392.6 419 412 39 115 207 146 - 146 156 - 156 134 - 134 78 - 78 M16 52 54 RF430 □ 6T- □□ -STS-E 6 203.2 211 215 34 60 117 73 - 73 110 - 110 64 - 64 55 - 55 M10 9 11 （注）分割タイプは軸穴加工付きです。別途、軸穴加工内容をご指示ください。 RF430 □ 8T- □□ -STS-E 8 265.5 277 277 39 80 147 94 - 94 130 - 130 85 - 85 65 - 65 M12 16 21 18 - RF430 □ 10T- □□ -STS-E 10 328.8 345 341 39 80 147 94 - 94 130 - 130 85 - 85 65 - 65 M12 21 25 RF430 □ 12T- □□ -STS-E 12 392.6 411 405 39 80 147 94 - 94 130 - 130 85 - 85 65 - 65 M12 26 30 RF450 □ 6T- □□ -STS-E 6 203.2 217 217 34 60 117 77 70 77 114 107 114 66 62.5 66 57 53.5 57 M10 9 12 RF450 □ 8T- □□ -STS-E 8 265.6 286 279 39 80 147 98 91 98 134 127 134 87 83.5 87 67 63.5 67 M12 18 22 価格・納期 22 15 RF450 □ 10T- □□ -STS-E 10 328.8 354 342 39 80 147 98 91 98 134 127 134 87 83.5 87 67 63.5 67 M12 23 27 RF450 □ 12T- □□ -STS-E 12 392.6 419 406 39 100 177 120 113 120 138 131 138 109 105.5 109 69 65.5 69 M12 38 41 RF650 □ 6T- □□ -STS-E 6 304.8 321 320 39 80 147 98 94 98 134 130 134 87 85 87 67 65 67 M12 21 25 都度見積品・受注生産 RF650 □ 8T- □□ -STS-E 8 398.2 422 414 39 100 177 120 116 120 138 134 138 109 107 109 69 67 69 M12 38 41 22 18 RF650 □ 10T- □□ -STS-E 10 493.2 521 509 39 100 177 120 116 120 138 134 138 109 107 109 69 67 69 M12 50 53 RF650 □ 12T- □□ -STS-E 12 588.8 618 604 39 100 177 120 116 120 138 134 138 109 107 109 69 67 69 M12 64 67 注） 1. 歯数、ハブ径などが上表と異なるスプロケットも製作可能な場合がありますのでご相談ください。 2. 歯の外径とバケット、エプロンなどに干渉がないかの確認および取り替え作業スペースを確保してください。 3. 歯部の合わせ面には隙間があります。 4. 表内の形番の□には、ローラ形式（R・F・S）、ハブ形式（BW・CW）、歯先硬化の有無（Q・N）が入ります。 5. 表中の「－」は対応不可の品種です。 6. 軸穴加工付です。軸穴加工の内容をご指示ください。 7. 概算質量はローラ形式Sの場合の質量です。その他のローラ形式の質量についてはお問い合わせください。 8. 使用条件（材質・雰囲気温度・搬送物温度等）により使用可否が異なりますので、条件をご確認のうえ当社へご相談ください。 6 Do Dp DH Do Dp DH

リング替歯タイプ リング状の替え歯でかんたん取り替え 品種・寸法一覧表 （点溶接） （ハードロックナット取付） BW1形 DL CW1形 DL BW1形 DL CW1形 DL 構　造 t t t t ■ピース状に分けた替え歯と取付ベース（本体ハブ部）およびボルト・座金・ナットにて構成しています。 点溶接 ① ② φd ④ ③ ①リング替歯 ⑤ ②取付ベース X L X L X L X L ③ボルト ④座金 ⑤ナット（点溶接） ハードロックナット取付 ① ② ④ ③ ①リング替歯 ⑤ ②取付ベース ③ボルト ④座金 ⑤ハードロックナット 特　長 ■取付ベースを軸から抜くことなく、替え歯のみの取り替えが可能。　 ■高い汎用性により各種チェーン形式に対応し、既存の標準スプロケットから置き換えが可能。 ■使用環境・メンテナンス条件に応じて、締め付け方式（点溶接／ハードロックナット取付）が選択可能。 形番表示例 RF26300S 10T - BW1　 Q　 - S R K　 -　 E ①対応チェーン形番 ②歯数 ③ハブ形式 ④歯先硬化処理 ⑤スマート取替⑥リング ⑦替え歯取付方式 ⑧チェッカーズ 　BW1 : 溶接片ハブ　N : 歯先硬化なし　シリーズ 　替歯タイプ　K : 点溶接 　アイ 　CW1 : 溶接両ハブ　Q : 歯先硬化処理 　 　N : ハードロック 　　 ナット ※替え歯用形番（取り替え時のみの対応です） RF26300S 10T - RE Q -　 S R K - 　E 取り替え用 替え歯取付方式　K : 点溶接 　　　　　　　 N : ハードロックナット （スプロケット1個分の替え歯、ボルト、座金、ナットを1セットとしています。） （注）仕様特定には初回納入品の図面番号が必要です。ご注文時には図面番号をご連絡ください。 価格・納期 都度見積品 ・ 受注生産 7 Do Dp SD DH-5 DH Do Dp SD DH-5 DH Do Dp SD DH-5 DH Do Dp SD DH-5 DH

リング替歯タイプ リング状の替え歯でかんたん取り替え 品種・寸法一覧表 （点溶接） （ハードロックナット取付） BW1形 DL CW1形 DL BW1形 DL CW1形 DL 構　造 t t t t ■ピース状に分けた替え歯と取付ベース（本体ハブ部）およびボルト・座金・ナットにて構成しています。 点溶接 ① ② φd ④ ③ ①リング替歯 ⑤ ②取付ベース X L X L X L X L ③ボルト ④座金 外径 ピッチ Do 軸穴径 歯幅 t ボルト出代 ハブ 替え歯 全体 ⑤ナット（点溶接） 全長　中心 取付 取 吊り用 形番 歯 円直径 ーラ形式 下穴径 最大 ローラ形式 径 距離　ベース 付 歯部 1ピースの 概算 ロ 数 外径 ボルト 点溶接 ハードロックナット 取付 分割 タップ 概算質量 質量 サイズ 数 サイズ ハードロックナット取付 Dp R･F S d dmax. R F S DH DL L SD X（R）X（F）X（S）X（R）X（F）X（S） kg kg RF10150□10T-□□-SR□-E 10 485.4 507 503 38 110 22 15 22 157 158 122 305 M16 44 37.5 44 49 47 49 2 M8 12 54 ① RF10150□12T-□□-SR□-E 12 579.6 601 597 38 115 22 15 22 167 169 133 405 M16 44 37.5 44 49 47 49 3 M8 10 73 ② RF12200□ 8T-□□-SR□-E 8 522.6 551 544 60 120 28 18 28 177 175 125 330 M16 46 41 46 56 50.5 56 2 M8 17 75 ④ ③ RF12200□10T-□□-SR□-E 10 647.2 682 668 65 130 28 18 28 187 185 135 460 M16 46 41 46 56 50.5 56 2 M8 22 106 ①リング替歯 ⑤ RF12200□12T-□□-SR□-E 12 772.7 811 794 75 145 28 18 28 207 205 155 590 M16 46 41 46 56 50.5 56 3 M10 18 148 ②取付ベース RF12250□ 8T-□□-SR□-E 8 653.3 680 688 65 130 28 18 28 187 185 135 450 M16 46 41 46 56 50.5 56 2 M8 24 107 ③ボルト RF12250□10T-□□-SR□-E 10 809.0 841 830 75 145 28 18 28 207 205 155 615 M16 46 41 46 56 50.5 56 2 M10 30 159 ④座金 ⑤ハードロックナット RF12250□12T-□□-SR□-E 12 965.9 1002 987 80 160 28 18 28 227 225 175 780 M16 46 41 46 56 50.5 56 3 M10 24 222 RF17200□10T-□□-SR□-E 10 647.2 691 671 75 145 40 28 40 207 205 148 450 M20 60 51 60 75 61 75 2 M10 34 147 RF17200□12T-□□-SR□-E 12 772.7 821 797 80 160 40 28 40 227 225 168 580 M20 60 51 60 75 61 75 3 M10 28 207 特　長 RF17250□ 8T-□□-SR□-E 8 653.3 689 677 75 145 40 28 40 207 205 148 400 M20 60 51 60 75 61 75 2 M10 39 148 RF17250□10T-□□-SR□-E 10 809.0 851 833 80 160 40 28 40 227 225 168 565 M20 60 51 60 75 61 75 2 M10 51 220 ■取付ベースを軸から抜くことなく、替え歯のみの取り替えが可能。　 RF17250□12T-□□-SR□-E 12 965.9 1013 990 80 160 40 28 40 227 245 188 730 M20 60 51 60 75 61 75 3 M12 41 297 RF17300□ 8T-□□-SR□-E 8 783.9 816 827 80 160 40 28 40 227 225 168 640 M20 60 51 60 75 61 75 2 M10 36 212 ■高い汎用性により各種チェーン形式に対応し、既存の標準スプロケットから置き換えが可能。 RF17300□10T-□□-SR□-E 10 970.8 1010 995 80 160 40 28 40 227 245 188 840 M20 60 51 60 75 61 75 2 M12 44 302 ■使用環境・メンテナンス条件に応じて、締め付け方式（点溶接／ハードロックナット取付）が選択可能。 RF17300□12T-□□-SR□-E 12 1159.1 1204 1183 85 175 40 28 40 247 265 208 1035 M20 60 51 60 75 61 75 3 M16 35 421 RF26200□10T-□□-SR□-E 10 647.2 - 674 80 160 - - 45 227 225 164 450 M24 - - 77.5 - - 82.5 2 M10 40 174 RF26200□12T-□□-SR□-E 12 772.7 - 800 85 175 - - 45 247 265 204 580 M24 - - 77.5 - - 82.5 3 M12 33 250 形番表示例 RF26250□ 8T-□□-SR□-E 8 653.3 703 680 80 160 45 30 45 227 225 164 400 M24 77.5 60 77.5 82.5 74 82.5 2 M10 46 175 RF26250□10T-□□-SR□-E 10 809.0 864 836 85 175 45 30 45 247 265 204 565 M24 77.5 60 77.5 82.5 74 82.5 2 M12 60 265 RF26300S 10T - BW1　 Q　 - S R K　 -　 E RF26250□12T-□□-SR□-E 12 965.9 1026 993 85 175 45 30 45 247 265 204 730 M24 77.5 60 77.5 82.5 74 82.5 3 M16 49 346 RF26300□ 8T-□□-SR□-E 8 783.9 829 811 85 175 45 30 45 247 265 204 520 M24 77.5 60 77.5 82.5 74 82.5 2 M12 60 253 RF26300□10T-□□-SR□-E 10 970.8 1025 998 85 175 45 30 45 247 265 204 720 M24 77.5 60 77.5 82.5 74 82.5 4 M16 46 379 ①対応チェーン形番 ②歯数 ③ハブ形式 ④歯先硬化処理 ⑤スマート取替⑥リング ⑦替え歯取付方式 ⑧チェッカーズ RF26300□12T-□□-SR□-E 12 1159.1 1219 1186 95 190 45 30 45 267 295 234 915 M24 77.5 60 77.5 82.5 74 82.5 4 M16 46 487 　BW1 : 溶接片ハブ　N : 歯先硬化なし　シリーズ 　替歯タイプ　K : 点溶接 　アイ RF36250□10T-□□-SR□-E 10 809.0 - 839 95 190 - - 55 267 265 198 565 M30 - - 92.5 - - 97.5 4 M16 45 348 　CW1 : 溶接両ハブ　Q : 歯先硬化処理 　 　N : ハードロック 　　 ナット RF36250□12T-□□-SR□-E 12 965.9 - 996 95 190 - - 55 267 295 228 730 M30 - - 92.5 - - 97.5 4 M16 47 429 ※替え歯用形番（取り替え時のみの対応です） RF36300□ 8T-□□-SR□-E 8 783.9 853 814 95 190 55 33.7 55 267 265 198 520 M30 92.5 68.15 92.5 97.5 82 97.5 4 M12 38 302 RF36300□10T-□□-SR□-E 10 970.8 1046 1001 95 190 55 33.7 55 267 295 228 720 M30 92.5 68.15 92.5 97.5 82 97.5 4 M16 58 471 RF26300S 10T - RE Q -　 S R K - 　E RF36300□12T-□□-SR□-E 12 1159.1 1234 1190 100 210 55 33.7 55 297 285 218 915 M30 92.5 68.15 92.5 97.5 82 97.5 4 M16 59 593 RF6205□10T-□□-SR□-E 10 493.2 528 514 60 120 28 18 28 167 175 125 315 M16 46 41 46 56 50.5 56 2 M8 15 67 取り替え用 替え歯取付方式　K : 点溶接 　　　　　　　 N : ハードロックナット RF6205□12T-□□-SR□-E 12 588.8 623 610 60 120 28 18 28 177 175 125 415 M16 46 41 46 56 50.5 56 3 M8 13 89 （スプロケット1個分の替え歯、ボルト、座金、ナットを1セットとしています。） 注） 1．歯数、ハブ径などが上表と異なるスプロケットも製作可能な場合がありますのでご相談ください。 （注）仕様特定には初回納入品の図面番号が必要です。ご注文時には図面番号をご連絡ください。 2．歯の外径とバケット、エプロンなどに干渉がないかの確認および取り替え作業スペースを確保してください。 3．ボルト出代寸法が装置に干渉しないかを確認してください。 4．各替え歯の合わせ部分には隙間があります。 5．形番の□には、ローラ形式（R・F・S）、ハブ形式（BW1・CW1、替え歯のみの場合はRE）、歯先硬化の有無（Q・N）、替え歯取付方式（K・N)が入ります。 6．ハブ形式がCW1の場合のL寸法はDL/2です。上記はハブ形式BW1の場合です。 価格・納期 7．表中の「－」は対応不可の品種です。 8．表中の概算質量はローラ形式Sの場合の質量です。その他のローラ形式の質量についてはお問い合わせください。 9．替え歯（1ピース毎）に吊り用のタップを2カ所設けています。ワイヤロープやアイボルトの取り付けなどにご使用ください。 都度見積品 ・ 受注生産 10.ハードロックナット取付仕様の使用温度範囲は－20℃～ 150℃です。範囲外での使用についてはお問い合わせください。 8 Do Dp SD DH-5 DH Do Dp SD DH-5 DH Do Dp SD DH-5 DH Do Dp SD DH-5 DH

ブロック替歯タイプ ブロック状の歯部によりかんたん取り替え 品種・寸法一覧表 （点溶接） （ハードロックナット取付） BW1形 t CW1形 t BW1形 t CW1形 t 構　造 ■１歯ずつに分けた替え歯と取付ベース(本体ハブ部)およびボルト・ナットにて構成しています。 点溶接 ② ③ ④ ①ブロック替歯 φd ②取付ベース ① X L X L X L X L ③ボルト ④ナット（点溶接） ハードロックナット取付 ②取付ベース ④ハード ③ボルト ロックナット ①ブロック 替歯 チェッカーズアイ 特　長 ■取付ベースを軸から抜くことなく替え歯の取り替えが可能。 ■替え歯の標準材質を合金鋼とし、耐摩耗性が高い。 ■替え歯１個あたりの質量が最も軽い。 ■使用環境・メンテナンス条件に応じて、締結方式（点溶接／ハードロックナット取付）が選択可能。 形番表示例 RF12200S 12T - BW1　 Q　 - S B K　 -　 E ①対応チェーン形番 ②歯数 ③ハブ形式 ④歯先硬化処理 ⑤スマート取替 ⑥ブロック ⑦替え歯取付方式 ⑧チェッカーズ BW1 : 溶接片ハブ Q : 歯先硬化処理　シリーズ 　替歯タイプ　K : 点溶接 　アイ CW1 : 溶接両ハブ 　N : ハードロック 　　 ナット ※替え歯用形番（取り替え時のみの対応です） RF12200S 12T - RE Q -　 S B K - 　E 取り替え用 ⑦替え歯取付方式　K : 点溶接 （スプロケット1個分の替え歯、ボルト、ナットおよび専用接着剤を1セットとしています。） 　　　　　　　　 N : ハードロックナット （注）仕様特定には初回納入品の図面番号が必要です。ご注文時には図面番号をご連絡ください。 取付ベースの歯数と異なる数量の替え歯の製作はご対応しかねます。 価格・納期 都度見積品・受注生産 9 Do Dp DH-5 DH Do Dp DH-5 DH Do Dp DH-5 DH Do Dp DH-5 DH

ブロック替歯タイプ ブロック状の歯部によりかんたん取り替え 品種・寸法一覧表 （点溶接） （ハードロックナット取付） BW1形 t CW1形 t BW1形 t CW1形 t 構　造 ■１歯ずつに分けた替え歯と取付ベース(本体ハブ部)およびボルト・ナットにて構成しています。 点溶接 ② ③ ④ ①ブロック替歯 φd ②取付ベース ① X L X L X L X L ③ボルト ④ナット（点溶接） ハードロックナット取付 軸穴径 中心距離 ボルト出代 ピッチ 替え歯 外径 歯幅 t ハブ径 全長 ピース 1ピースの 全体 ②取付ベース 形番 歯数 円直径 下穴径 最大 L 点溶接 ハードロック 取付ボルト 概算質量 ナット取付 概算質量 サイズ Dp Do d dmax. t DH DL BW1 CW1 X kg kg RF10150S10T-□Q-SB□-E 10 485.4 512 80 160 22 227 200 175 100 M10 19 30 0.9 75 ④ハード ③ボルト ロックナット RF10150S12T-□Q-SB□-E 12 579.6 608 85 175 22 247 220 195 110 M10 19 30 0.9 100 ①ブロック RF6205S10T-□Q-SB□-E 10 493.2 527 85 160 28 227 200 170 100 M12 26 37 1.2 78 替歯 チェッカーズアイ RF6205S12T-□Q-SB□-E 12 588.8 620 85 175 28 247 220 190 110 M12 26 37 1.2 111 RF12200S10T-□Q-SB□-E 10 647.2 678 95 190 28 267 240 210 120 M12 26 37 1.2 135 RF12200S12T-□Q-SB□-E 12 772.7 804 100 210 28 297 240 210 120 M12 26 37 1.2 177 特　長 RF17200S10T-□Q-SB□-E 10 647.2 680 95 190 40 267 270 235 135 M14 24.5 37 1.7 163 RF17200S12T-□Q-SB□-E 12 772.7 806 100 210 40 297 260 225 130 M14 24.5 37 1.7 207 ■取付ベースを軸から抜くことなく替え歯の取り替えが可能。 RF17250S10T-□Q-SB□-E 10 809.0 840 100 210 40 297 260 225 130 M14 24.5 37 1.7 214 ■替え歯の標準材質を合金鋼とし、耐摩耗性が高い。 RF17250S12T-□Q-SB□-E 12 965.9 996 100 210 40 297 260 225 130 M14 24.5 37 1.7 254 ■替え歯１個あたりの質量が最も軽い。 RF26200S10T-□Q-SB□-E 10 647.2 686 100 210 45 297 260 225 130 M14 28 39.5 2.4 191 ■使用環境・メンテナンス条件に応じて、締結方式（点溶接／ハードロックナット取付）が選択可能。 RF26200S12T-□Q-SB□-E 12 772.7 810 110 225 45 317 270 235 130 M14 28 39.5 2.4 240 RF26250S10T-□Q-SB□-E 10 809.0 846 110 225 45 317 270 235 135 M14 28 39.5 2.4 248 RF26250S12T-□Q-SB□-E 12 965.9 1002 110 225 45 317 270 235 135 M14 28 39.5 2.4 292 RF26300S10T-□Q-SB□-E 10 970.8 1007 110 225 45 317 270 235 135 M14 28 39.5 2.4 292 形番表示例 RF26300S12T-□Q-SB□-E 12 1159.1 1195 120 235 45 337 280 245 140 M14 28 39.5 2.4 379 注） 1． 歯数、ハブ径などが上表と異なるスプロケットも製作可能な場合がありますのでご相談ください。 RF12200S 12T - BW1　 Q　 - S B K　 -　 E 2． 使用チェーンがＭローラ、Ｎローラの場合はご相談ください。 3． 歯の外径とバケット、エプロンなどに干渉がないかの確認および取り替え作業スペースを確保してください。 4． ボルト出代寸法が装置やチェーンに干渉しないかを確認してください。 5． GA4アタッチメント付チェーンを使用する場合、GA4アタッチメントがハードロックナット側にあると干渉します。 ①対応チェーン形番 ②歯数 ③ハブ形式 ④歯先硬化処理 ⑤スマート取替 ⑥ブロック ⑦替え歯取付方式 ⑧チェッカーズ GA4アタッチメントとハードロックナット側は、同じにならないようご注意ください。ハードロックナットの取り付け位置のご指定も可能ですのでご相談ください。 BW1 : 溶接片ハブ Q : 歯先硬化処理　シリーズ 　替歯タイプ　K : 点溶接 　アイ 6． 形番の□には、ハブ形式（BW1・CW1、替え歯のみの場合はRE）、替歯取付方式（N・K）が入ります。 7． すべて歯先硬化処理品です。 CW1 : 溶接両ハブ 　N : ハードロック 8． 取り付け・取り外しの手順については取扱説明書をご参照ください。 　　 ナット 9. ハードロックナット取付仕様の使用温度範囲は－20℃～ 150℃です。範囲外での使用についてはお問い合わせください。 ※替え歯用形番（取り替え時のみの対応です） RF12200S 12T - RE Q -　 S B K - 　E 取り替え用 ⑦替え歯取付方式　K : 点溶接 （スプロケット1個分の替え歯、ボルト、ナットおよび専用接着剤を1セットとしています。） 　　　　　　　　 N : ハードロックナット （注）仕様特定には初回納入品の図面番号が必要です。ご注文時には図面番号をご連絡ください。 取付ベースの歯数と異なる数量の替え歯の製作はご対応しかねます。 価格・納期 都度見積品・受注生産 10 Do Dp DH-5 DH Do Dp DH-5 DH Do Dp DH-5 DH Do Dp DH-5 DH

ご使用にあたって 1.スマート取替シリーズ共通項目 2.タイプ別 取り付け・取り外し手順 および 注意事項 （1）取り付け・取り外しの前に 取り付け・取り外し作業の前に、必ず取扱説明書を確認し、記載された手順・注意事項を理解したうえで作業を行ってください。 ①取り付け・取り外し時の注意事項 ・ スプロケットまたは替え歯の取り替え作業では重量バランスがくずれ、軸が回転したり、スプロケットや替え歯が落下したり するおそれがあります。 確実に支持・固定した状態で作業してください。安全な作業場所と十分な人員を確保のうえ、作業を行ってください。 ・リ ング替歯タイプ・ブロック替歯タイプの取り外しで、搬送物の固着や腐食などでやむを得ずボルトを焼き切るなどの対処を 行った場合は、取付ベース座面のきず・付着物などをやすり・グラインダなどで除去してください。 ボルトより小さい径の当て金（棒）をボルトに当て、ハンマーで叩くと抜き取りやすくなります。 ・質量30kg以上のスプロケットおよび替え歯には、つり穴またはアイボルト用タップを設けています。スリングやワイヤなどで 確実に固定ください。 ・軸のスプロケット取り付け部やスプロケット本体の分割部・取付ベースを十分に清掃してください。 きず・腐食・搬送部の固着などがある場合はやすり・グラインダなどで除去し、滑らかに仕上げてください。 ②保守・点検の注意 ・使用環境や条件によってはナットの緩みや脱落の可能性があるため、チェーン稼働中にナットの緩みが起きていないか定期的に 確認してください。 （ナットにはマーカーで合マークを入れると確認しやすくなります。） （2）チェッカーズアイ®（ 取替お知らせマーク） ①点検手順 ・スプロケット側面に付着物がある場合は除去し、チェッカーズアイを確認できるようにしてください。 ・チェッカーズアイはスプロケット1個につき2カ所（0度と180度が目安です）の歯に埋め込んでいます。 1歯につき片面2カ所、両面計4カ所に埋め込んでいます。よって回転方向に関わらずご使用できます。 ・チェッカーズアイの位置は形番（適応チェーンサイズ・スプロケット歯数・タイプ）により異なります。 軸穴加工品の場合、1カ所はキー溝上部付近の歯部に埋め込んでいます。 ・摩耗がチェッカーズアイに接した時がご使用の限度です。 ②注意事項 ・摩耗がチェッカーズアイに接した後に継続してそのまま使用されますと摩耗が急速に促進されます。 チェーンにも悪影響を与えますので、速やかに取り替えてください。 ・摩耗がチェッカーズアイに達する前でも、歯幅tの摩耗量が20％を超えましたらスプロケットを取り替えてください。 また側面の摩耗が確認されましたら、スプロケットの芯出しを見直してください。 摩耗量＝0.2t t 歯面の摩耗とチェッカーズアイ 歯の側面の摩耗 11

ご使用にあたって 1.スマート取替シリーズ共通項目 2.タイプ別 取り付け・取り外し手順 および 注意事項 （1）分割タイプ 取り付け・取り外しの作業ではスプロケットが落下しないように十分に注意をしてください。 取り替え作業においては、安全かつ確実に作業を進めるため、分割しているスプロケットを支持する作業者に加え、ボルト・ナットの 締め付けを行う作業者など、十分な人員を確保のうえ実施してください。〔Ｐ11取り付け・取り外しの前に　参照〕 取り付け手順 1. 軸のスプロケット取り付け部やスプロケット本体の分割部を十分に清掃してください。 2. 分割したスプロケットを軸の取り付け部で組み合わせてください。この時、歯部にある合マークが一致するように組み合わせて ください。 3. 分割されたスプロケットを組み合わせた時、ハブ部の組付面は隙間なし、歯部の組付面は隙間がありますが、そのように設計 されていますので異常ではありません。チェーンのかみ合いはその性質からその場所に隙間があっても問題ありません。 付属のばね座金を使用しトルクレンチにてボルトを交互に均等かつ確実に締め付けください。 〔Ｐ11取り付け・取り外しの前に　参照〕 4. 軸に取り付ける際は分割面同士のずれがないように取り付けてください。 合マーク 歯部隙間 締付トルクは下表の通りです。 ボルトサイズ M10 M12 M16 M20 M24 M30 締付トルク（N・m） 68 118 289 568 980 1960 ※ スプロケットに付属している専用のボルトをご使用ください。 ※ 適切な締付トルクで使用すれば一般的な環境において緩みにくい高張力ボルトを使用していますが、大きな振動を受ける場合など緩みが 懸念される場合は、緩み防止剤の併用など緩み止めを施してください。 ※ スプロケットを取り外す時はボルトを交互かつ均等に緩めて取り外してください。ボルトを緩める前には分割した各々のスプロケットを 緩めた時に落下しないように確実に支持・固定していることを再度確認し、作業を進めて取り外してください。 　〔Ｐ11取り付け・取り外しの前に　参照〕 12

ご使用にあたって （2）1リ.スングマ替ー歯トタ取イ替プシリーズ共通項目 2.タイプ別 取り付け・取り外し手順 および 注意事項 スプロケットの取り付け・取り外しおよび替え歯の取り替え作業ではスプロケットおよび替え歯が落下しないように十分に 注意をしてください。 替え歯の取り替え作業においては、安全かつ確実に作業を進めるため、各替え歯を支持する作業者に加え、ボルト・ナットの締め 付けを行う作業者など、十分な人員を確保のうえ実施してください。〔P11取り付け・取り外しの前に　参照〕 取り付け手順 取付隙間 1. 替え歯は合マークが一致するように取付面に設置し、ボルト・ばね座金・ 合マーク ナットで仮締めしてください。 2. 取付隙間が均等になるように調整してください。隙間の目安は1 ～ 3mmです。この隙間は、かみ合わせにおいて機能上問題はありません。 3. 取り付けた時に隣合う替え歯の歯底の高さが均等になるように調整ください。 4. ボルト・ナットの取り付け 点溶接の場合 緩み止めの点溶接は全てのナットに施工ください。全てのナットに 緩み止めの点溶接を2カ所施工ください。 スプロケットは振動・腐食・衝撃・腐食雰囲気など厳しい条件下での 点溶接 使用が想定されます。締付トルクは下表の通りです。 ボルトサイズ M8 M10 M12 M14 M16 M20 M24 M30 締付トルク（N・m） 34 68 118 186 289 568 980 1960 ※替え歯に付属している専用のボルト・ナット・座金をご使用ください ハードロックナットの場合 ハードロックナットの本締めを行ってください。また、均等になるよう締め付けてください。 より確実な締め付けを行うために、トルクレンチをご使用ください。 その締付トルクは下表の通りです。 サイズ M10 M12 M14 M16 M20 M24 M30 凸ナット （下ナット） 凸ナット 締付トルク （下ナット） 39 68 110 170 330 570 1130 （N・m） 凹ナット （上ナット） 18~24 27~39 40~58 70~100 120~200 160~300 270~440 凹ナット （上ナット） ※替え歯に付属している専用のボルト・ハードロックナット・座金をご使用ください。 　ボルトの先端・ハードロックナット・座金・替え歯まで、一直線につながるようにマーカで線を引いて下さい。 取り外し手順 1. 替え歯を取り外すときは、点溶接をグラインダなどで除去してください。 2. ボルトを抜いて替え歯を取り外してください。ナットを取り外す際、搬送物の固着やスプロケットの腐食などで取り外しできず、 やむを得ずボルトを焼き切るなどの対処を行った場合は、取付ベース座面のきず・付着物などをやすり・グラインダなどで除去 してください。 ◎点溶接からハードロックナットへ置き換えの場合 1. ナットの緩み止めの点溶接をグラインダなどで除去してください。 2. 各歯部はボルトとナットで取り付けています。 それぞれのナットを緩めて取り外してください、その際歯部が落下しないよう吊り下げてください。 質量30kg以上の大きいサイズはつり穴またはアイボルト用タップを設けていますのでスリングやワイヤを使用するなどして 吊り下げてください。 3. ボルトを抜いて替え歯を取り外してください。 4. 同様にして残りの替え歯を取り外してください。 ※ ナットを取り外す際、搬送物の固着やスプロケットの腐食等で、ナットを取り外しにくい状況が考えられます。 　 ボルトを焼き切るなどの対処を行い、ボルト、ナットの座面に傷、付着物などが付いた場合は必ずやすり、グラインダなどで滑らかに仕上げて ください。 　 ボルト、ナットの座面はリング替歯タイプ スプロケットの構造上重要な要素です。 13

ご使用にあたって 1.スマート取替シリーズ共通項目 （3） 2ブ.ロタッイクプ替別歯 タ取イりプ付け・取り外し手順 および 注意事項 スプロケットの取り付け・取り外しおよび替え歯の取り替え作業では、スプロケットおよび替え歯が落下しないように十分に 注意をしてください。 替え歯の取り替え作業においては、安全かつ確実に作業を進めるため、各替え歯を支持する作業者に加え、ボルト・ナットの締め付け を行う作業者など、十分な人員を確保のうえ実施してください。〔P11取り付け・取り外しの前に　参照〕 ボルト差し込み方向 取り付け手順 1. 軸のスプロケット取り付け部やスプロケットの取付ベースを十分に清掃し、取付ベース および新しい替え歯の取り付け部は脱脂してください。 2. 専用接着剤（付属）を替え歯の取り付け部全体にヘラなどで塗布してください。 3. 替え歯を取付ベースへ組み込む際は、取付ベースの底部と替え歯が接触していることを確認 してください。 4. 接触を確認後、付属のボルト・ナットで締め付けてください。 注） バケットエレベータに使用するときはコンベヤの内側から外側へボルトを組み込んでください。 5. 全てのナットには緩み止めの点溶接またはハードロックナットでの締め付けを施工してください。 点溶接の場合 接触を確認後、付属のボルト・ナットで締め付けてください。 点溶接 バケットエレベータに使用する時はコンベヤ内側から外側へボルト を組み込んでください。作業と点検がしやすくなります。 取付ベース ボルトの締め付けには、トルクレンチをご使用ください。 その締付トルクは下表の通りです。 ボルトサイズ M8 M10 M12 M14 M16 M20 M24 M30 ブロック替歯 締付トルク（N・m） 34 68 118 186 289 568 980 1960 チェッカーズアイ ※替え歯に付属している専用のボルト・ナットをご使用ください ハードロックナットの場合 接触を確認後、付属のボルト・ナットで締め付けてください。 取付ベース バケットエレベータに使用する時はコンベヤ内側から外側へボルトを組み込んで ください。 作業と点検がしやすくなり、アタッチとの干渉を防げます。 ハードロック ボルト・ナットの締め付けには、トルクレンチをご使用ください。 ナット ブロック替歯 チェッカーズアイ 締付トルクは下表の通りです。 サイズ M10 M12 M14 M16 M20 M24 M30 凸ナット （下ナット） 凸ナット 締付トルク （下ナット） 39 68 110 170 330 570 1130 （N・m） 凹ナット （上ナット） 18~24 27~39 40~58 70~100 120~200 160~300 270~440 凹ナット （上ナット） ※替え歯に付属している専用のボルト・ハードロックナットをご使用ください。 強固な緩み止め効果を発揮しますが、使用環境や締め付け管理状態によっては緩みが生じる可能性があります。 6.このままの状態で約24時間放置して、接着剤を乾燥させてください。 取り外し手順 1. 替え歯を取り外すときは、点溶接をグラインダなどで除去してください。 2. ボルトを抜いて替え歯を取り外してください。ナットを取り外す際、搬送物の固着やスプロケットの腐食などで取り外しできず、 やむを得ずボルトを焼き切るなどの対処を行った場合は、取付ベース座面のきず・付着物などをやすり・グラインダなどで 除去してください。 3. ボルトを抜いて替え歯を取り外してください。ボルトを抜いた際に替え歯が抜けて落下しないよう注意しながら作業を実施してください。 ◎点溶接からハードロックナットへ置き換えの場合 1. 替え歯はナットの緩み止めの点溶接をグラインダなどで除去して、ナットを緩めて取り外します。 ナットを緩める前には対象の替え歯を緩めた時に落下しないように確実に支持・固定していることを確認し、安全な作業場所 と、十分な作業人員を確保したうえで作業を進めてください。〔P11取り付け・取り外しの前に 参照〕 2. ナットを取り外す際に搬送物の固着やスプロケットの腐食などで取り外しできず、やむを得ずボルトを焼き切るなどの対処を 行った場合は、取付ベース座面の傷・付着物などが考えられますので、やすり・グラインダなどで除去してください。 3. ボルトを抜いて替え歯を取り外してください。いきなり替え歯が抜けて落下しないように注意しながら作業を実施してください。 14

Q&A Q. スマート取替シリーズは、どのタイプを選べばいいですか？ A. 設備条件に応じてタイプを選ぶことができます。 【作業性で選ぶ】 ・高所設置、軽量部品で安全に取り替えしたい → ブロック替歯 ・周辺スペースが狭い → リング替歯 ・長尺シャフト → 分割タイプ 【保全性で選ぶ】 ・摩耗が早く取り替え頻度が高い → ブロック替歯 ※設備条件により最適なタイプが異なります。現地確認も可能ですのでご相談ください。 Q. リング替歯タイプ／ブロック替歯タイプの締付方式は、どちらを選択すればいいですか？ A. 使用環境と施工条件を基準に、以下を目安にご選定ください。 【点溶接仕様】 ボルト締結後に点溶接で回り止めを行う仕様です。 溶接除去（グラインダ等）を行えばボルトを抜いて替え歯の取り外しは可能です。 再交換時には溶接除去および再溶接作業が必要となります。 火気作業が可能で、恒久固定を重視する場合に適しています。 【ハードロックナット取付仕様】 緩み止め機構付きナットにより固定する仕様です。 溶接作業は不要で、工具のみで着脱が可能です。 火気作業を避けたい現場や、定期的な再交換を想定する場合に適しています。 なお、ナットを2個使用する二重構造のため、締結作業は2工程となり、ナット出代の確認が必要です。 迷われる場合は使用環境をご提示のうえお問い合わせください。 Q. カタログ掲載以外（特殊なチェーン／歯数／ローラ形式）は対応できますか？ A. 掲載範囲外の仕様も、条件を伺って製作可否を検討します。お問い合わせください。 Q. 垂直搬送(昇降・吊り下げ)に使用できますか? A. 引張用途（吊り下げ・牽引など）で使用する場合は別途技術検討が必要です。詳細はお問い合わせ ください。 Q. 締結方式（ハードロックナット取付仕様／点溶接）による使用温度範囲の違いはありますか？ A. ハードロックナット取付仕様の使用温度範囲は－20℃～ 150℃です。 ハードロックナットは材質およびゆるみ止め機構の特性により、温度変化の影響を受けるため、本範囲を目安としています。 点溶接仕様は溶接部の有無によって使用温度範囲が変わるものではありません。 製品本体の材質・熱処理条件・使用条件により異なります。使用条件をご確認のうえ当社へご相談ください。 Q. チェッカーズアイ（取替お知らせマーク）はスプロケットとチェーンの掛かり角度に関係なく確認 できますか？ A. チェッカーズアイは、スプロケットの歯の0度および180度を目安とした位置に埋め込んでいるため、 掛かり角度にかかわらず確認が可能です。 15

Q&A Q. ハードロックナット取付仕様と点溶接では寸法は変わりますか？ A. ナットの出代が異なります。締結方法の違いによるものです。 リング替歯タイプ・ブロック替歯タイプの寸法表をご確認ください。 点溶接 ハードロックナット取付 X X 出代が短い 出代が長い Q. 点溶接仕様を使用していますが、ハードロックナットのみの交換はできますか？ A. 品質保証上、ナットなど締結部品のみの交換には対応していません。 替え歯更新のタイミングで、「替え歯セット一式」としてハードロックナット取付仕様へ置き換えることは可能です。 Q. ナットの交換に専用工具は必要ですか？ A. 専用工具は不要です。市販工具をご使用ください。 ハードロックナット取付仕様は、トルクレンチ・ソケットで対応可能です。 　　 点溶接仕様は、溶接部をグラインダ等で除去後、再度点溶接が必要です。 ※当社指定・推奨の工具はありません。 Q. ハードロックナット取付仕様はなぜ緩まないのですか？ A. ハードロックナットは、楔(くさび)の原理を応用した二重構造により、振動環境下でも高い緩み止め 効果を発揮します。 凸型ナットと凹型ナットの2個を組み合わせる構造により、強固な緩み止め効果を発揮します。 Q. スプロケットの摩耗が激しいのですが、長寿命化できる仕様はありますか？ A. 長寿命化にはブロック替歯タイプを推奨します。 さらに「特殊硬化処理」を施し耐摩耗性を向上させた溶射仕様があります。 使用条件に応じて提案できますので、ご相談ください。詳細はP17をご参照ください。 Q. 軸や軸受、チェーンもまとめて相談できますか？ A. 軸や軸受、チェーンを含めた内容もまとめてご相談いただけます。 据付工事・据付確認などの導入支援から、導入後のアフターサービスまで対応可能です。 詳しくはP17およびプロサービスのご紹介をご参照ください。 Q. アタッチメント付チェーンにも使用できますか？ A. 使用可能です。 ハードロックナットの場合、GA4アタッチメントは干渉する可能性があるため、 ハードロックナット側と同一側に配置しないよう注意が必要です。 取付位置はご指定可能ですので、設計時にご相談ください。 16

関連商品・関連提案 設備条件やメンテナンス条件に応じて、取付工数削減・セット提案・長寿命化のご提案も可能です。 安全にご使用いただくために 軸付スプロケット 初回更新時の手配・取り付け負担の軽減に貢献します。 警　告　 危険防止のため、下記の事項にしたがってください。 ・軸 付き＋スマート取替シリーズに加えドライブスプロケットも セット提案が可能です。 スプロケットのご使用前、又は追加前には必ず取扱説明書をお読みいただき、正しくお使いください。 ・初回更新時の手配・取り付け作業の負担軽減に貢献します。 ● スプロケットを吊り下げ装置に使用する場合は、安全柵などを設け、吊り下げ物の下部へは絶対に立入らないでください。 ● スプロケットおよびチェーンには、必ず危険防止具（安全カバー）を取り付けてください。 ・ 二回目以降は、分割スプロケットまたは替え歯のみの取り ● 取り付け状況・装置の運転状況、使用環境などにより、万一締付ボルトの緩みがあった場合に重大な危険が予想されるときは、 替え提案が可能です。 装置側で危険を避ける措置を講じてください。 コンベヤチェーンの摩耗　伸びでお困りのお客様へ また定期的に締結状況の確認をしてください。 コンベヤチェーン ● 労働安全衛生規則第2編第1章第1節一般基準を遵守してください。 画つ像は一ば例できす。 ● スプロケットの取り付け、取り外し、保守点検、給油などの際には、 ・取扱説明書もしくはカタログにしたがって作業してください。 駆動側を含めた更新か計画ら・セッコト提ン案からベ、現ヤ品測定 ・チ現地ェーンのご提案 FB仕様 FBXA仕様 ・事前に必ず装置の元電源スイッチを切り、また不慮にスイッチが入らないようにしてください。 もっと 調査までごもっ相と談いただけます。 もっと ・スプロケットおよびチェーンが自由に動かないように固定してください。 ・吊り下げ装置のスプロケットを分解するときは必ず吊下荷重を取り外した後に実施してください。 メンテナンス工数を 生産性を高めたい！ コストを削減したい！ 摩耗伸びのメカニズム ・作業に適した服装、適切な保護具（安全眼鏡、手袋、安全靴など）を着用してください。 削減したい！ ブロック替歯タイプ 溶射仕様 ・スプロケットの取り替えは、作業に熟練した方が行ってください。 外プレート チェーンに負荷が作用している状態で 内プレート スプロケット上で屈曲することにより、 特に摩耗の激しい粉体搬送のスプロケットに最適です。 注　意　事故防止のため、下記の事項を守ってください。 ブシュ ピンの外周とブシュの内周（　　部）が ローラ ブロック替歯タイプ溶射仕様は、取り替えが容易な「ブロック替歯」の耐摩耗性に抜群の威力を発揮 摺動し、摩耗することで伸びが発生します。 内プすレートる『特殊硬化処理』を施し、 ● スプロケットの仕様を、よく理解したうえで取り扱ってください。 コンベヤチェーンの摩耗　伸びで飛おF躍B仕困的様にり&摩FのB耗X寿Aお仕命客様をで延様長へしました。 外プレート Cピン ● スプロケットを据え付け、取り替えの際には、事前に輸送時の破損がないか検査してください。 コンベヤチェーン ● スプロケット、チェーンは必ず定期的に保守点検をしてください。 つばきからコンベヤ チェFーB解・FBン決XA仕での様きとまごのす組み提合わせ案でバケットFエB仕レ様ベータのチェーン、スプロケットの寿命が大幅に向上します。 ● 取扱説明書は、必ず最終ご使用いただくお客様のお手元まで届くようにしてください。 FBXA仕様 摩耗伸び対策 ・お手元にないときは、お求めの販売店もしくは当社へ商品名、シリーズ名、形番をご連絡のうえ、ご請求ください。 ● 本カタログに記載する製品内容は、主に機種選定のためのものです。実際のご使用に際しては、ご使用の前に「取扱説明書」をよく もっと もっと もっと 解決 1 解決 2 解決 3 　 お読みいただき、正しくご使用ください。 STEP 1 メンテナンス工数を 生産性を高めたい！ コストを削減したい！ 切継ぎ・給油の 摩耗伸ラびイのンメ停カ止ニによズるム 長寿命化によるチェーン 削減したい！ 手間削減！ 生産ロスの削減！ 交換費用・頻度削減！ コンベヤチェーンFB仕様 固体潤滑剤 外プレート チェーンに負荷が作用している状態で ① 固体潤滑剤により潤滑を確保 内プレート スプロケット上で屈曲することにより、 ② シール機構により、搬送物侵入をシャットアウト ブシュ ピンの外周とブシュの内周（　　部）が ③ シール機構により、固体潤滑剤を保持 ローラ 摺動し、摩耗することで伸びが発生します。 内プレート FB仕様&FBXA仕様で 保　証 外プレート Cピン BT仕様の2倍寿命 シール機構 解決 ※当社実験比 できます トータルコストダウンが摩実耗現伸！び対策 1. 無償保証期間 3. 有償保証 工場出荷後18カ月間または使用開始後（お客様の装置への当社製品 無償保証期間にもかかわらず、以下の項目が原因で当社製品に不具 の組込み完了時から起算します）12カ月間のいずれか短い方をもって、 合が発生しました場合は、有償にて調査、修理、製作を承ります。 解決 1 解決 2 解決 3 コスト試算 1年毎にピン～ブコシュ間のン摩耗伸ベびによりヤ交換しチているラェインにーおいて、ン FB/FBXA仕様 STEP 2 当社の無償による保証期間といたします。ただし、条件によっては有 （1）お客様が、カタログ、取扱説明書など通りに当社製品を正しく配置・ 切継ぎ・給油の ライン停止による 長寿命化によるチェーン FB仕様で２年、FBXSA仕T様Eで3P年の 寿1命を達成したときのトータルコストダウン試算 償となる場合があります。 据付（切継ぎを含む）・潤滑・保守管理されなかった場合。（取扱説 手間削減！ 生産ロスの削減！ 交換費用・頻度削減！ チェーンコスト 取コ替コンストベ"ヤチ3年ェ使ー用時ンのコFストB仕様 固体潤滑剤 コンベヤチェーンFBXA仕様 BT仕様 明書などにはお客様に対して特別に提出された文書を含みます。） 2.0 100×3回 50×3回 100×3＋50×3＝450 チェーンコスト チェーン × × 従 来 仕 様 2. 保証範囲 （2）お客様が、カタログ、取扱説明書などにしたがわない使用方法（使 ① 固体潤滑剤により潤滑を確保 ×3 取替コスト ■ FB仕様に加え、ローラ部の特殊機構により 用条件・使用環境・許容値を含む）でご使用された場合。（取扱説 FB仕様 170×1.5回 50×②1 シ.5ー回ル機構17に0×より1.、5搬＋送50物×侵1入.5を＝シ33ャ0ットアチウェトーンコスト チェーン 摩 ブシュ～ローラの 無償保証期間中に、お客様側にて、カタログ、取扱説明書などに準拠 ×1.5 取替コスト ピン～ブシュ～ローラ間の耐摩耗性能を向上 ③ シール機構により、固体潤滑剤を保持 耗 摩耗寿命 する正しい据付・使用方法・保守管理が行われていた場合において、当 明書などにはお客様に対して特別に提出された文書を含みます。） 伸 FBXA仕様 250×1回 50×1回 250×1＋50×1＝300 従来仕様の3倍の寿命 ■ バケットエレベータ用に特化 び FB仕様 × FBXA仕様 社製品に不具合が発生し、当社がこれを確認した場合は、速やかに当 （3）お客様が不適切に分解、改造または加工された場合。 （%） ※従来仕様チェーンコストを100、FB仕様を170、FXBA仕様を250、取替コストを50/回と仮定 ブシュ～ローラの 社製品または部品を無償で納入もしくは修理させていただきます。ただ （4）お客様が、当社製品を損傷・摩耗した他製品と使用された場合。 耐摩耗性能向上により 500 長寿命化が実現 し、無償保証の対象は、お納めした製品についてのみとし、以下の費 （例：チェーンを摩耗したままのスプロケット・ドラム・レールなどと使用さ 400 BT仕様の2倍寿命 シール機構 300 ※当社実験比 0 1 2 3 FB仕様なら 27 BT仕様の 用は保証範囲外とさせていただきます。（取扱説明書などにはお客様 れた場合。） ■ チェーン取替コスト % 3倍寿命 のコストダウン！ ※当社実験比 運転時間（指数） トータルコストダウンが実現！ （5）ご使用条件での、当社による選定上の寿命が本保証寿命を満たさ 200 ■ チェーンコスト3回目　　 に対して特別に提出された文書を含みます。） 100 ■ チェーンコスト2回目　　 FBXA仕様なら34 当社実験比　使用条件などで異なる場合があります % のコストダウン！ （1）お客様の装置から当社製品を交換または修理のために取り外したり ない場合。 0 ■ チェーンコスト1回目 取り付 けたりするために要する費用およびこれらに付帯する工事費用。 （6）お客様が、打合せ内容と異なる条件でご使用された場合。 従来仕様 FB仕様 FBXA仕様 コスト試算 1年毎にピン～ブシュ間の摩耗伸びにより交換しているラインにおいて、 STEP 2 （2）お客様の装置を修理工場などへ輸送するために要する費用。 （7）当社製品に組込んだベアリング・オイルシール・油などの消耗部品が、 FB仕様で２年、FBXA仕様で3年の寿命を達成したときのトータルコストダウン試算 つばきプロサービス® ! （3）不具合や修理に伴うお客様の逸失利益ならびにその他の拡大損 消耗・摩耗・劣化した場合。 害額。 （8）お客様の装置の不具合が原因で、当社製品に二次的に不具合が チェーンコスト 取替コスト " 3年使用時のコスト 椿コ本ンチベエヤイチンェがー提ン供FBすXるA、仕産様 BT仕様 チェーンコスト チェーン 業用機械2.0製品向け×アフターサー×ビスです。 発生した場合。 従 来 仕 様 100×3回 50×3回 100×3＋50×3＝450 ×3 取替コスト 既■ F存B仕ス様にプ加ロえ、ロケーッラ部トのの特殊取機構りに外よりFB仕様 170×1.5回 50×1.5回 170×1.5＋50×1.5＝330 チェーンコスト チェーン しや新規摩軸付きスブプシュロ～ロケーラッの トの据え付け、 （9）災害などの不可抗力によって当社製品に不具合が発生した場合。 ×1.5 取替コスト ピン～ブシュ～ローラ間の耐摩耗性能を向上 耗 摩耗寿命 （10）第三者の不法行為によって当社製品に不具合が発生した場合。 伸 FBXA仕様 250×1回 50×1回 250×1＋50×1＝300 従来仕様の3倍の寿命 ス■ バプケロットケエレッベートタ替用にえ特化歯の交換など、現場び作業のF効B仕様率化と×安F全BXA性仕様向上をサポート。 （11）その他当社の責任以外で不具合が発生した場合。 製品選定から据え付け、メンテナン（ス%）※従来仕様チェーンコストを100、FB仕様を170、FXBA仕様を250、取替コストを50/回と仮定 まで一貫してブ対シュ応～ロしーラ、の耐摩耗性能向上により 500 長寿命化が実現 400 お客さま設備の安定稼働と更新作業の省力化に貢献します。 BT仕様の 作業現場の3環倍境寿や命 0 1 2 3 300 ■ チェーン取替コスト 設備※当条社実件験比、 200 ■ チェーンコスト3回目　　 FB仕様なら 27% のコストダウン！ お客さまごとの運運用転時課間（指題数）に合わせ、 100 ■ チェーンコスト2回目　　 当社実験比　使用条件などで異なる場合があります 0 ■ チェーンコスト1回目 FBXA仕様なら34% のコストダウン！ 最適な施工方法をご提案。 注意 本カタログに記載する製品内容は、主に機種選定のためのものです。実際のご使用に際しては、 従来仕様 FB仕様 FBXA仕様 「取り替えしたいが、どう進めればよいかわからない」 ご使用の前に「取扱説明書」をよくお読みいただき、正しくご使用ください。 「停止時間をできるだけ短縮したい」　 ! そんな現場の悩みに寄り添い、効率的な更新作業を支援します。 本カタログに記載のロゴマークおよび商品名は株式会社椿本チエインまたはグループ会社の 日本および他の国における商標または登録商標です。ハードロックはハードロック工業株式 会社の登録商標です。 17

関連商品・関連提案 安全にご使用いただくために 警　告　 危険防止のため、下記の事項にしたがってください。 スプロケットのご使用前、又は追加前には必ず取扱説明書をお読みいただき、正しくお使いください。 ● スプロケットを吊り下げ装置に使用する場合は、安全柵などを設け、吊り下げ物の下部へは絶対に立入らないでください。 ● スプロケットおよびチェーンには、必ず危険防止具（安全カバー）を取り付けてください。 ● 取り付け状況・装置の運転状況、使用環境などにより、万一締付ボルトの緩みがあった場合に重大な危険が予想されるときは、 装置側で危険を避ける措置を講じてください。 また定期的に締結状況の確認をしてください。 ● 労働安全衛生規則第2編第1章第1節一般基準を遵守してください。 ● スプロケットの取り付け、取り外し、保守点検、給油などの際には、 ・取扱説明書もしくはカタログにしたがって作業してください。 ・事前に必ず装置の元電源スイッチを切り、また不慮にスイッチが入らないようにしてください。 ・スプロケットおよびチェーンが自由に動かないように固定してください。 ・吊り下げ装置のスプロケットを分解するときは必ず吊下荷重を取り外した後に実施してください。 ・作業に適した服装、適切な保護具（安全眼鏡、手袋、安全靴など）を着用してください。 ・スプロケットの取り替えは、作業に熟練した方が行ってください。 注　意　事故防止のため、下記の事項を守ってください。 ● スプロケットの仕様を、よく理解したうえで取り扱ってください。 ● スプロケットを据え付け、取り替えの際には、事前に輸送時の破損がないか検査してください。 ● スプロケット、チェーンは必ず定期的に保守点検をしてください。 ● 取扱説明書は、必ず最終ご使用いただくお客様のお手元まで届くようにしてください。 ・お手元にないときは、お求めの販売店もしくは当社へ商品名、シリーズ名、形番をご連絡のうえ、ご請求ください。 ● 本カタログに記載する製品内容は、主に機種選定のためのものです。実際のご使用に際しては、ご使用の前に「取扱説明書」をよく 　 お読みいただき、正しくご使用ください。 保　証 1. 無償保証期間 3. 有償保証 工場出荷後18カ月間または使用開始後（お客様の装置への当社製品 無償保証期間にもかかわらず、以下の項目が原因で当社製品に不具 の組込み完了時から起算します）12カ月間のいずれか短い方をもって、 合が発生しました場合は、有償にて調査、修理、製作を承ります。 当社の無償による保証期間といたします。ただし、条件によっては有 （1）お客様が、カタログ、取扱説明書など通りに当社製品を正しく配置・ 償となる場合があります。 据付（切継ぎを含む）・潤滑・保守管理されなかった場合。（取扱説 明書などにはお客様に対して特別に提出された文書を含みます。） 2. 保証範囲 （2）お客様が、カタログ、取扱説明書などにしたがわない使用方法（使 無償保証期間中に、お客様側にて、カタログ、取扱説明書などに準拠 用条件・使用環境・許容値を含む）でご使用された場合。（取扱説 する正しい据付・使用方法・保守管理が行われていた場合において、当 明書などにはお客様に対して特別に提出された文書を含みます。） 社製品に不具合が発生し、当社がこれを確認した場合は、速やかに当 （3）お客様が不適切に分解、改造または加工された場合。 社製品または部品を無償で納入もしくは修理させていただきます。ただ （4）お客様が、当社製品を損傷・摩耗した他製品と使用された場合。 し、無償保証の対象は、お納めした製品についてのみとし、以下の費 （例：チェーンを摩耗したままのスプロケット・ドラム・レールなどと使用さ 用は保証範囲外とさせていただきます。（取扱説明書などにはお客様 れた場合。） に対して特別に提出された文書を含みます。） （5）ご使用条件での、当社による選定上の寿命が本保証寿命を満たさ （1）お客様の装置から当社製品を交換または修理のために取り外したり ない場合。 取り付 けたりするために要する費用およびこれらに付帯する工事費用。 （6）お客様が、打合せ内容と異なる条件でご使用された場合。 （2）お客様の装置を修理工場などへ輸送するために要する費用。 （7）当社製品に組込んだベアリング・オイルシール・油などの消耗部品が、 （3）不具合や修理に伴うお客様の逸失利益ならびにその他の拡大損 消耗・摩耗・劣化した場合。 害額。 （8）お客様の装置の不具合が原因で、当社製品に二次的に不具合が 発生した場合。 （9）災害などの不可抗力によって当社製品に不具合が発生した場合。 （10）第三者の不法行為によって当社製品に不具合が発生した場合。 （11）その他当社の責任以外で不具合が発生した場合。 注意 本カタログに記載する製品内容は、主に機種選定のためのものです。実際のご使用に際しては、 ご使用の前に「取扱説明書」をよくお読みいただき、正しくご使用ください。 本カタログに記載のロゴマークおよび商品名は株式会社椿本チエインまたはグループ会社の 日本および他の国における商標または登録商標です。ハードロックはハードロック工業株式 会社の登録商標です。 18
