つばき三次元プラケーブルベヤ　ROBOTRAX

三 次 元 動 作 か ら ケ ー ブ ル を 守 る ROBOTRAX® CABLEVEYOR® for 3D movements ケーブルベヤ® 三次元シリーズ TKRB形

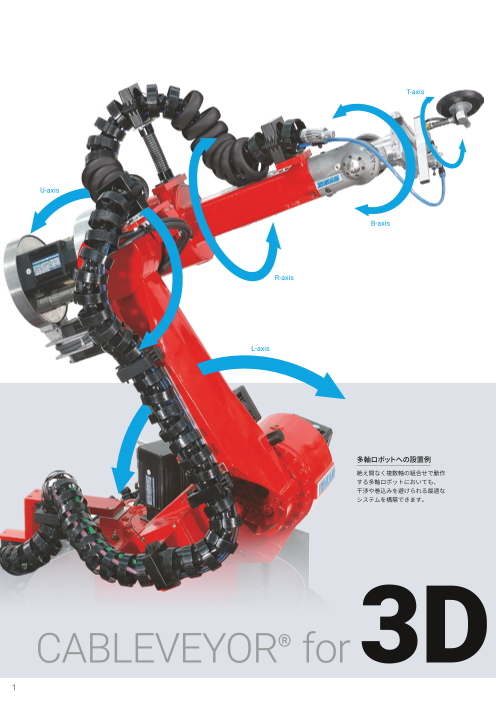

T-axis U-axis B-axis R-axis L-axis 多軸ロボットへの設置例 絶え間なく複数軸の組合せで動作 する多軸ロボットにおいても、 干渉や巻込みを避けられる最適な システムを構築できます。 CABLEVEYOR ® for3D movements 1

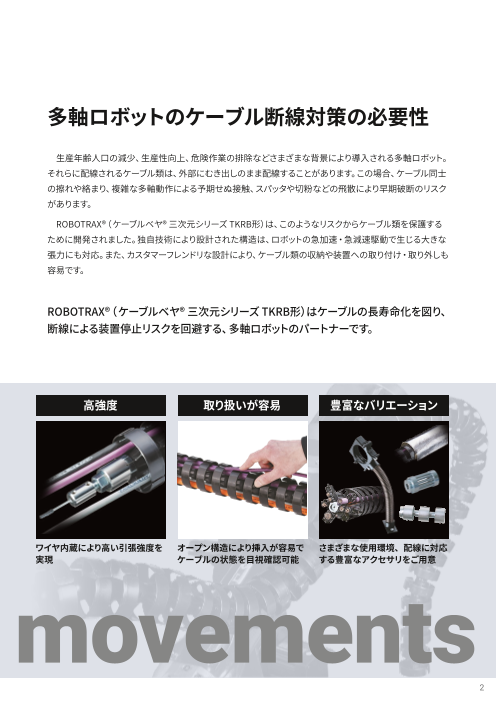

多軸ロボットのケーブル断線対策の必要性 生産年齢人口の減少、生産性向上、危険作業の排除などさまざまな背景により導入される多軸ロボット。 それらに配線されるケーブル類は、外部にむき出しのまま配線することがあります。この場合、ケーブル同士 の擦れや絡まり、複雑な多軸動作による予期せぬ接触、スパッタや切粉などの飛散により早期破断のリスク があります。 ROBOTRAX®（ケーブルベヤ® 三次元シリーズ TKRB形）は、このようなリスクからケーブル類を保護する ために開発されました。独自技術により設計された構造は、ロボットの急加速・急減速駆動で生じる大きな 張力にも対応。また、カスタマーフレンドリな設計により、ケーブル類の収納や装置への取り付け・取り外しも 容易です。 ROBOTRAX®（ケーブルベヤ® 三次元シリーズ TKRB形）はケーブルの長寿命化を図り、 断線による装置停止リスクを回避する、多軸ロボットのパートナーです。 高強度 取り扱いが容易 豊富なバリエーション ワイヤ内蔵により高い引張強度を オープン構造により挿入が容易で さまざまな使用環境、配線に対応 実現 ケーブルの状態を目視確認可能 する豊富なアクセサリをご用意 3D movements 2

多軸ロボットケーブルの絡まりや断線にお悩みではありませんか？ ROBOTRAX® お困りごと ROBOTRAX®は確実にケーブルを保護し、 解決事例 メンテナンス作業を軽減します 多軸ロボットの激しい動作や急加速・急減速から生じる負荷から、ケーブルを確実に保護するROBOTRAX®。 その独自構造により断線リスクを抑え、現場でのメンテナンス機会を大幅に削減します。 生産性向上に直結する高い信頼性で、ロボットの稼働効率を最大化。さまざまな産業の現場で多軸ロボットを 支える確かなパートナーとして、ケーブル保護とメンテナンスの負担を軽減し、安定稼働を支えます。 心感 」を装備する！ 3 「安

Before with ROBOTRAX® CASE 1 断線リスク 対応 ケーブル・ホースがむき出しで リンクに備わった屈曲を規制する構造により 断線リスクがある ケーブルを過度な負荷から保護 CASE 2 ケーブル挿入 / 取り出しの しやすさ ケーブル・ホースの挿入・入替えに オープン構造のため挿入、取り出しが容易。 時間が掛かる さらにケーブルの状態が目視で確認可能 CASE 3 追従性能 ケーブル・ホースが多軸ロボットの高速かつ アクセサリの使用で急加速・急減速駆動にも 複雑な動きに振り回される しっかりと追従 CASE 4 過酷な 使用環境にも 対応 過酷な環境でロボットが使用されており、 アクセサリの使用で、さまざまな使用環境に ケーブル・ホースに負担が掛かる 対応可能 4

6 ROBOTRAX® 概要 1 2 8 7 9 5 3 4 基本構成部品 1 リンク / 2 ワイヤ＋熱収縮チューブ 10 ◆ スリットに押し込むだけでケーブルの 挿入が容易 ◆ 装置に取り付けたままケーブルの状態 リンク 確認が可能 ◆ ３つの収納空間に分けて挿入することで ケーブル同士の摺動や絡まりを防止 ◆ ワイヤとボールジョイント構造により 高速・高加速度に対応する強度、 ボールジョイント構造 ワイヤ 柔軟性を確保 熱収縮チューブ 基本構成部品 3 ワイヤーボルト注） / 4 チャッキングパーツ ◆ ワイヤーボルトでワイヤを固定 ◆ チャッキングパーツで簡単にワイヤのテンション調整可能 ワイヤーボルト注） チャッキングパーツ 注）TKRB14H10では玉付きワイヤとなります。詳しくは12ページをご確認ください。 ROBOTRAX®にケーブル固定機能を＋α アクセサリ ロッキングボルト（LineFix 注）取付用） アクセサリ クランプ ケーブルクランプ LineFix注） ロッキングボルト ◆ 大口径のケーブル固定、収納本数が多い場合に最適 ◆ ロッキングボルトに比べて安価でコンパクトに ◆ 固定面積が広いため安定した固定が可能 固定が可能 注）ケーブルベヤ®カタログ参照 5

ROBOTRAX®の固定、支持案内に アクセサリ 5 ブラケット アクセサリ ブラケットホルダ注） ブラケット ◆ ブラケットを曲面に固定可能 ◆ さまざまな形状・サイズの ロックピン アームに沿うデザイン 本体 ◆ ROBOTRAX®を装置に簡単固定 ◆ 簡単に取付可能 ◆ ROBOTRAX®中間部の垂れを 注） TKRB14H10、TKRB21H10、 グリップ 固定用ボルト 支持し、軌道の安定性を確保 TKRB32H14専用です。 パッド 位置 　　※T KRB14H10はホースバンドも 面ファスナー ◆ ロ ックピンは工具不要で開閉容易 使用可能です。 　　※T KRB21H10、TKRB32H14は ホースバンドのみとなります。 平カン TKRB21H10/ TKRB14H10専用ブラケット TKRB14H10用 TKRB32H14用 【くし歯なし】 【くし歯あり】 アクセサリ 6 ガイドホルダ ◆ ROBOTRAX®中間部の垂れを支持 ガイドホルダ ◆ ガイドホルダ内でROBOTRAX®を スライドさせ、軌道を導く くし歯にはナイロンバンド で取り付けてください 開閉部ボルト・ ナット 多軸ロボットのような複雑な動きに＋αの追従性 アクセサリ 7 旋回プレート アクセサリ 8 スプリング固定台 ◆ ばね構造を利用して ブラケットやガイドホルダ の三次元的な動きを実現 （ブラケット取り付けイメージ） ◆ 装置とROBOTRAX®間の ◆ ベアリングを内蔵しておりスムーズに旋回 スペース確保も可能 ◆ ブラケットやガイドホルダの旋回可動を実現し、 （ブラケット取り付けイメージ） 複雑な装置の軌道にも柔軟に対応 過酷な環境下には＋αの保護機能 強い衝撃・摩耗 スパッタ 切粉・切削油 粉塵 塗料 アクセサリ 9 プロテクタ アクセサリ 10 熱シールド アクセサリ 10 保護スリーブ 開閉部ねじ プロテクタ リンク ◆ 衝撃・摩耗からリンクを保護 ◆ 面ファスナで脱着が容易 ◆ 面ファスナで脱着が容易 ◆ 任意のリンクに取付可能 ◆ ねじ取付注）で脱着作業も容易 注） TKRB14H10はスナップフィット構造でねじは付属しません。 注）適用サイズの詳細は9、10ページをご参照ください。 6

ROBOTRAX® 部品構成・アクセサリ組合例 基本構成部品 … リンク / ワイヤ＋熱収縮チューブ / ワイヤーボルト注）1 / チャッキングパーツ アクセサリ ケーブル固定 … ロッキングボルト / クランプ アクセサリ 固定、支持案内 … ブラケット / ガイドホルダ アクセサリ 追従性向上 … 旋回プレート / スプリング固定台 アクセサリ 保護 … プロテクタ ガイドホルダ ワイヤ＋ 熱収縮チューブ ブラケット チャッキング パーツ プロテクタ リンク（本体） ロッキングボルト ワイヤー 注）1 クランプ ボルト 旋回プレート 注）２ スプリング固定台 注） １． TKRB14H10では玉付きワイヤとなります。詳しくは12ページを ご確認ください。 ２． 付属しておりません。 7

ROBOTRAX® 形番例 ■本体注）1 品　名 端末仕様 TKRB21H10-10R70+50L-WB-CP （品種記号） （ピッチ） （内高さ） （屈曲半径） （リンク数） （端末A） （端末B） 品　名 端末のケーブルクランプ機能の有無 端末A注）2 端末B注）2 TKRB14H10-10R40 TKRB21H10-10R70 TKRB32H14-10R90 ケーブルクランプ機能なし TKRB40H22-10R125 TKRB40H24-10R130 WB注）3 CP （ワイヤーボルト） （チャッキングパーツ） TKRB40H31-10R130 ナイロンバンドを用いて TKRB50H48-10R125 コンパクトにケーブルクランプ可能 ガイドホルダ WBCL CPCL ワイヤ＋ （クランプ付ワイヤーボルト） （クランプ付チャッキングパーツ） 熱収縮チューブ LineFixを取り付け 多数のケーブル収納が可能 注） １． ROBOTRAX®形番例を参考に端末A・Bとリンク数 ご指定のうえ当社にご連絡ください。 ケーブルクランプ ２． 端末A・Bはそれぞれ記載の中からお選びください。 LineFix注）4 記載以外はお問い合わせください。 なお端末A・Bは組み込んで納入します。 ３． TKRB14H10では玉付きワイヤのみの仕様となり、 ロッキング 端末Aの指定は不要です。詳しくは12ページをご ボルト ブラケット SR 確認ください。 チャッキング ４． ケーブルベヤ®カタログ参照 （ロッキングボルト） パーツ ■熱シールド・保護スリーブ プロテクタ TKRB21H10-HS+1.0M （HS：熱シールド 注） サイズ DS：保護スリーブ）（長さ ：メートル） TKRB21H10 リンク（本体） TKRB32H14 ロッキングボルト TKRB40H22 TKRB40H24 TKRB40H31 TKRB50H48 注） 長さは小数点以下第１位までご指定が必要です。 ROBOTRAX® 発注例 ワイヤー 注）1 TKRB21H10-10R70を50L、端末Aはワイヤーボルト（WB）、端末Bはチャッキングパーツ（CP）にて1本、ブラケット2個、熱シールド1.0Mを1本 旋回プレート クランプ ボルト 発注する場合。 注）２ ＋ ×2 ＋ 端末A 端末B 1.0M スプリング固定台 形　番 数　量 単　位 本　体 TKRB21H10-10R70+50L-WB-CP 1 H ブラケット TKRB21H10-QMB 2 K 熱シールド TKRB21H10-HS+1.0M 1 H 注）適用サイズの詳細は9、10ページをご参照ください。 8

ROBOTRAX® 仕様一覧 サイズ TKRB14H10 TKRB21H10 TKRB32H14 TKRB40H22 TKRB40H24 TKRB40H31 TKRB50H48 項目 詳しくは11 ～12ページ 詳しくは13 ～14ページ 詳しくは15 ～16ページ 詳しくは17～18ページ 詳しくは19～20ページ 詳しくは21～22ページ 詳しくは23～24ページ 適合ケーブル・ホースの外径 （mm） 2～7 2～8 2～11 3～18 3～20 3～27 MAX 42注）12/ 18注）13/ 15注）14 R（屈曲半径）［　］注）１ （mm） 40［ 53］ 70［75］ 90［105］ 125［140］ 130［170］ 130［175］ 125［225］ 許容ねじり角度（1m当り） （ ° ） ±670 ±450 ±300 ±215 ±215 ±215 ±200 ケーブル・ホース収納許容質量（kg/m） 0.6 0.7 1.1 4 5 6 10 本体質量 （kg/m） 0.15 0.4 0.8 1.2 1.3 1.6 2.3 リンク直径 （mm） 31 40 56 75 85 100 140 収納空間内高さ （mm） 10 10 14 22 24 31 48 ピッチ （mm） 14.5 21.5 32 40 40 40 50 基 本 ① チャッキングパーツ 形番 TKRB14H10-CP TKRB21H10-CP TKRB32H14-CP TKRB40H22-CP TKRB40H24-CP TKRB40H31-CP TKRB50H48-CP 構 成 部 品 ② ワイヤーボルト 形番 ─注）10 TKRB21H10-WB TKRB32H14-WB TKRB40H22-WB TKRB40H24-WB TKRB40H31-WB TKRB50H48-WB ③ クランプ 形番 ─ TKRB21H10-CL TKRB32H14-CL TKRB40H22-CL TKRB40H24-CL TKRB40H31-CL TKRB50H48-CL ④ ロッキングボルト 形番 ─ TKRB40H22-SR TKRB40H24-SR TKRB40H31-SR TKRB50H48-SR ⑤ ブラケット注）2 形番［　］注）3 TKRB14H10-QMB ［TKRB14H10-QMBCL］ TKRB21H10-QMB TKRB32H14-QMB TKRB40H22-QMB TKRB40H24-QMB TKRB40H31-QMB TKRB50H48-QMB ⑥ ブラケットホルダ注）4 形番 TKRB14H10-BH TKRB21H10-BH TKRB32H14-BH ─ ⑦ ガイドホルダ注）2、5 形番 TKRB14H10-GH TKRB21H10-GH TKRB32H14-GH TKRB40H22-GH TKRB40H24-GH TKRB40H31-GH TKRB50H48-GH ア ク ⑧ プロテクタ注）6 形番 TKRB14H10-PT TKRB21H10-PT TKRB32H14-PT TKRB40H22-PT TKRB40H24-PT TKRB40H31-PT TKRB50H48-PT セ サ ⑨ 旋回プレート 形番 リ （ブラケット取付用） ─ TKRB21H10-TH TKRB32H14-TH TKRB40H22-TH TKRB40H24-TH TKRB40H31-TH TKRB50H48-TH ⑨ 旋回プレート 形番 ）11 （ガイドホルダ取付用） ─ TKRB40H22-TH TKRB40H31-TH ─注 TKRB50H48-TH ⑩ スプリング固定台注）7 形番 （ブラケット取付用） ─ TKRB21H10-FHL*** TKRB32H14-FHL*** TKRB40H22-FHL*** TKRB40H24-FHL*** TKRB40H31-FHL*** ─ ⑩ スプリング固定台注）7 形番 （ガイドホルダ取付用） ─ TKRB40H22-FHL*** TKRB40H31-FHL*** ─ ⑪ 熱シールド注）8 形番 ─ TKRB21H10-HS+***M TKRB32H14-HS+***M TKRB40H22-HS+***M TKRB40H24-HS+***M TKRB40H31-HS+***M TKRB50H48-HS+***M ⑫ 保護スリーブ注）9 形番 ─ TKRB21H10-DS+***M TKRB32H14-DS+***M TKRB40H22-DS+***M TKRB40H24-DS+***M TKRB40H31-DS+***M TKRB50H48-DS+***M ① チャッキングパーツ ② ワイヤーボルト ③ クランプ ④ ロッキングボルト ⑤ ブラケット ⑥ ブラケットホルダ ⑦ ガイドホルダ ⑧ プロテクタ ⑨ 旋 回プレート ⑩ スプリング固定台 ⑪ 熱シールド ⑫ 保護スリーブ 9

サイズ TKRB14H10 TKRB21H10 TKRB32H14 TKRB40H22 TKRB40H24 TKRB40H31 TKRB50H48 項目 詳しくは11 ～12ページ 詳しくは13 ～14ページ 詳しくは15 ～16ページ 詳しくは17～18ページ 詳しくは19～20ページ 詳しくは21～22ページ 詳しくは23～24ページ 適合ケーブル・ホースの外径 （mm） 2～7 2～8 2～11 3～18 3～20 3～27 MAX 42注）12/ 18注）13/ 15注）14 R（屈曲半径）［　］注）１ （mm） 40［ 53］ 70［75］ 90［105］ 125［140］ 130［170］ 130［175］ 125［225］ 許容ねじり角度（1m当り） （ ° ） ±670 ±450 ±300 ±215 ±215 ±215 ±200 ケーブル・ホース収納許容質量（kg/m） 0.6 0.7 1.1 4 5 6 10 本体質量 （kg/m） 0.15 0.4 0.8 1.2 1.3 1.6 2.3 リンク直径 （mm） 31 40 56 75 85 100 140 収納空間内高さ （mm） 10 10 14 22 24 31 48 ピッチ （mm） 14.5 21.5 32 40 40 40 50 基 本 ① チャッキングパーツ 形番 TKRB14H10-CP TKRB21H10-CP TKRB32H14-CP TKRB40H22-CP TKRB40H24-CP TKRB40H31-CP TKRB50H48-CP 構 成 部 品 ② ワイヤーボルト 形番 ─注）10 TKRB21H10-WB TKRB32H14-WB TKRB40H22-WB TKRB40H24-WB TKRB40H31-WB TKRB50H48-WB ③ クランプ 形番 ─ TKRB21H10-CL TKRB32H14-CL TKRB40H22-CL TKRB40H24-CL TKRB40H31-CL TKRB50H48-CL ④ ロッキングボルト 形番 ─ TKRB40H22-SR TKRB40H24-SR TKRB40H31-SR TKRB50H48-SR ⑤ ブラケット注）2 形番［　］注）3 TKRB14H10-QMB ［TKRB14H10-QMBCL］ TKRB21H10-QMB TKRB32H14-QMB TKRB40H22-QMB TKRB40H24-QMB TKRB40H31-QMB TKRB50H48-QMB ⑥ ブラケットホルダ注）4 形番 TKRB14H10-BH TKRB21H10-BH TKRB32H14-BH ─ ⑦ ガイドホルダ注）2、5 形番 TKRB14H10-GH TKRB21H10-GH TKRB32H14-GH TKRB40H22-GH TKRB40H24-GH TKRB40H31-GH TKRB50H48-GH ア ク ⑧ プロテクタ注）6 形番 TKRB14H10-PT TKRB21H10-PT TKRB32H14-PT TKRB40H22-PT TKRB40H24-PT TKRB40H31-PT TKRB50H48-PT セ サ ⑨ 旋回プレート 形番 リ （ブラケット取付用） ─ TKRB21H10-TH TKRB32H14-TH TKRB40H22-TH TKRB40H24-TH TKRB40H31-TH TKRB50H48-TH ⑨ 旋回プレート 形番 ）11 （ガイドホルダ取付用） ─ TKRB40H22-TH TKRB40H31-TH ─注 TKRB50H48-TH ⑩ スプリング固定台注）7 形番 （ブラケット取付用） ─ TKRB21H10-FHL*** TKRB32H14-FHL*** TKRB40H22-FHL*** TKRB40H24-FHL*** TKRB40H31-FHL*** ─ ⑩ スプリング固定台注）7 形番 （ガイドホルダ取付用） ─ TKRB40H22-FHL*** TKRB40H31-FHL*** ─ ⑪ 熱シールド注）8 形番 ─ TKRB21H10-HS+***M TKRB32H14-HS+***M TKRB40H22-HS+***M TKRB40H24-HS+***M TKRB40H31-HS+***M TKRB50H48-HS+***M ⑫ 保護スリーブ注）9 形番 ─ TKRB21H10-DS+***M TKRB32H14-DS+***M TKRB40H22-DS+***M TKRB40H24-DS+***M TKRB40H31-DS+***M TKRB50H48-DS+***M 注） １． プロテクタを取り付けた場合の屈曲半径です。 ２． 装置に固定するためのボルトは付属していません。お客様にて六角穴付ボルトをご準備ください。 ３． くし歯ありのブラケット形番です。 ４． TKRB14H10はホースバンドも使用可能です。 TKRB21H10、TKRB32H14はホースバンドのみとなります。 ５． 開閉用ボルト・ナット（TKRB14H10は開閉部ピン）はガイドホルダ1個あたり2本組み込んでいます。（TKRB50H48は開閉用ボルトを4本組み込んでおり、開閉にはT30用トルクスレンチが必要です） ６． 開閉用のボルトはプロテクタ1個あたり2本付属しています。プロテクタに組み込まず、部品単体で納品します。（TKRB14H10はスナップフィット構造のため開閉用ボルトは付属しません） ７． ***にはスプリング固定台の高さ（mm）が入ります。詳細は各製品ページをご参照ください。 ８． ***には熱シールド1本あたりの長さ（m）が入ります。長さは小数点以下第１位までご指定が必要です。 ９． ***には保護スリーブ1本あたりの長さ（m）が入ります。長さは小数点以下第１位までご指定が必要です。 10． TKRB14H10は玉付きワイヤとなります。詳しくは12ページをご確認ください。 11． TKRB40H31の旋回プレート（ガイドホルダ取付用）をご使用の際は、当社までお問い合わせください。 12． 仕切モジュール未使用時。 13． 仕切モジュール外周側。 14． 仕切モジュール内周側。 ■ ケーブルベヤ® プラシリーズ　難燃性規格 当社ケーブルベヤ® プラシリーズの難燃性に関する特性については、プラスチック製品の耐燃焼性安全検査であるUL 規格 （Underwriters Laboratories Standards）に基づいた規格検査認証等級 UL 規格：UL94HB 相当のプラスチック材料を使用しています。 10

TKRB14H10 構造 断面寸法 熱収縮チューブ �� 注）サイズを選ぶ場合は下記をご確認ください。 六角穴付き止めねじ １． 一収納空間あたりケーブル・ホースを1本挿入する場合は、 ①を順守し、③を目安としてください。 ���mm� ２． 一収納空間あたりケーブル・ホースを2本以上挿入する リンク 場合は、①かつ②を順守し、③を目安としてください。 チャッキングパーツ （端末A） Φ�～ � ① ケーブル・ホースは適用外径内とします。 ② ケーブル・ホース同士や、ケーブル・ホースと リンクとのスキマは2mm以上を確保します。 ③ 収納率は一収納空間あたりの断面積50%以下を 目安とします。 玉付きワイヤ Ⓐ－Ⓐ矢視 寸法図 R（屈曲半径）［　］注）１ mm 40［53］ 許容ねじり角度（1m当り） ° ±670 許容加速度注）2 Ⓐ G 4 � ケーブル・ホース収納許容質量 kg/m 0.6 本体質量 kg/m 0.15 ピッチ mm 14.5 端末 ワイヤ径 mm 1.2 R Ⓐ ��.� 使用温度範囲注）3 ℃ -20～80 ��[��] ��.� リンク エンプラ（黒色） 全長＝��.�×リンク数 ピッチ 材質 ワイヤ/端末部品 ステンレス 熱収縮チューブ ポリオレフィン（黒色） 注）１. [ ]寸法は、プロテクタを取り付けた場合の屈曲半径です。 ２. 許容加速度は使用条件によって異なります。ご相談ください。 ３. 使用推奨温度は0～50℃となっております。0～50℃の範囲外でのご使用に関しましては製品 機能低下の恐れがありますので製品挙動を十分に確認し取り付けを行うようご注意ください。 ４. 本 商品は三次元に稼働する構造となっており、直線状態を維持する構造とはなっておりません。 ブラケット ブラケットホルダ �� 【くし歯なし】 【くし歯あり】 ブラケットの取り外し方法 開口部スキマにマイナスドライバー �� �� �� を差し込みます Φ��～��� ��.� ��.� �� �� 固定用ボルト穴位置 固定用ボルト穴位置 形番 TKRB14H10-BH 本体 タイプ くし歯なし［くし歯あり］ マイナスドライバーを捻ることで スナップフィットが外れます グリップパッド 材質 面ファスナー エンプラ（黒） 形番 TKRB14H10-QMB ［TKRB14H10-QMBCL］ 平カン 材質 エンプラ（黒色） 注）１. 装置への固定用ボルトは付属 固定用ボルト・ナット ステンレス していません。お客様にて六角 質量 g/個 6.0［6.7］ 穴付ボルトをご準備ください。 許容加速度 G 1 固定用ボルト注）１ M4（2本） ２. ブラケットのリンクへ の取 付 質量 g/個 27.5 固定用ボルト穴加工要否 不要 間隔は800mm以内にしてくだ さい。 固定用ボルト・ナット M4(各2個ずつ） 形番 TKRB 14 H10 - 10 R40 + ① L - ② 品種記号 ピッチ 内高さ 屈折半径 ①リンク数注） ②端末 （mm）（ mm） （ mm） CP 注） 138L以上の場合は特形での対応となります。 11 �� �� �� � �� �� ��.� (��.�) �� （バンド幅） ��

TKRB14H10 端末の種類と寸法 リンク 熱収縮チューブ ボールジョイント構造 チャッキングパーツ 端末: CP �-M�注)１ 玉付きワイヤ チャッキングパーツと逆側の ��.� （��）注）２ 端はステンレスの玉止め構造 ピッチ 注）１. ワイヤ固定用の六角穴付き止めねじです。 ２. 参考寸法です。 ガイドホルダ プロテクタ �� �� 形番 TKRB14H10-GH �� �� 材質 ガイドホルダ本体 開閉部ピン注）1 エンプラ（黒色） 質量 g/個 50 固定用ボルト注）2 M4（2本） 固定用ボルト穴加工要否注）3 必要 �� �� 注）１. 開閉部ピンはガイドホルダ１個あたり2本組み込んでいます。 形番 TKRB14H10-PT ２. 装置への固定用ボルトは付属していません。 材質 エンプラ（黒色） お客様にて六角穴付ボルトをご準備ください。 ３. 納入時には装置へ固定するための固定用ボルト穴は貫通されていませ 質量 g/個 4.5 んので、お客様にてパンチなどを用いて貫通加工してください。 注） ご注文はセット単位です（1セット＝5個）。 12 �� �� �� Φ� Φ�.�

TKRB21H10 T構K造RB��H��-WB/CP 断面寸法 熱収縮チューブ �� 注）サイズを選ぶ場合は下記をご確認ください。 １． 一収納空間あたりケーブル・ホースを 六角穴付き止めねじ 1本挿入する場合は、 （3ヶ所） ���mm� ①を順守し、③を目安としてください。 ワイヤ ２． 一収納空間あたりケーブル・ホースを リンク 2本以上挿入する場合は、 ①かつ②を順守し、③を目安としてく チャッキングパーツ （端末B） 六角穴付き止めねじ ださい。 Φ�～ � ① ケーブル・ホースは適用外径内とし ます。 ② ケーブル・ホース同士や、ケーブル・ ホースとリンクとのスキマは2mm以 上、またはケーブル・ホースの外径 Ⓐ矢視 ×0.1倍の大きい方を確保します。 ワイヤーボルト（端末A） Ⓐ－ ③ 収納率は一収納空間あたりの断面 積50%以下を目安とします。 六角穴付き止めねじ 寸法図 R（屈曲半径）［　］注）１ mm 70［75］ 許容ねじり角度（1m当り） ° ±450 Ⓐ ケーブル・ホース収納許容質量 kg/m 0.7 �� 本体質量 kg/m 0.4 ピッチ mm 21.5 ワイヤ径 mm 1.8 端末A 使用温度範囲 ℃ -20～80 R 端末B ��[ ��.� リンク エンプラ（黒色） ��] Ⓐ ��.� ワイヤ スチール 全長＝��.�×リンク数 ピッチ 材質 端末部品 （亜鉛光沢メッキ） 熱収縮チューブ ポリオレフィン（黒色） 注）１. [ ]寸法は、プロテクタを取り付けた場合の屈曲半径です。 ２. 本商品は三次元に稼働する構造となっており、直線状態を維持する構造とはなっており ません。 3. 許容加速度は使用条件によって異なります。ご相談ください。 端末の種類と寸法 ブラケット WB WBCL 形番 TKRB21H10-QMB �-M�注)� �-M�注)� 体 エンプラ（黒色） 端 材質 ブラケット本 末 ロックピン エンプラ（黒色） A 質量 g/個 57 �� ��.� .� 固定用ボルト注）１ M4（2本） �� �� ピッチ ピッチ �� 固定用ボルト穴 CP CPCL �� 加工要否注）2 必要 注）１. 装置への固定用ボルトは付属していません。 �-M�注)� �-M�注)� �� 端 �� お客様にて六角穴付ボルトをご準備ください。 末 ２. 納入時には装置、旋回プレートまたはスプリング 固定台への固定用ボルト穴は貫通されていませ B んので、 お客様にてパンチなどを用いて貫通加 ��.� （��）注）２ ��.� 固定用ボルト穴位置 工してください。 （��）注）２ ピッチ ピッチ 注）１. ワイヤ固定用の六角穴付き止めねじです。 ２. 参考寸法です。 形番 TKRB 21 H10 - 10 R70 + ① L - ② - ③ 品種記号 ピッチ 内高さ 屈折半径 ①リンク数注） ②端末A ③端末B （mm）（ mm） （ mm） WB CP WBCL CPCL 注） 371L以上の場合は特形での対応となります。 13 Φ�� Φ�� Φ�� Φ�� Φ�� Φ�� Φ�� �� �� ��

TKRB21H10 ブラケットホルダ ガイドホルダ �� 形番注）1 TKRB21H10-BH*** 形番 TKRB21H10-GH ホースバンド径注）2 mm 070/090/110/130 ガイドホルダ本体 エンプラ（黒色） 本体 エンプラ（黒） 材質 開閉部ボルト・ スチール ホースバンド ステンレス ナット注）1 （ 亜鉛光沢メッキ） 材質 ボルト：スチール（亜鉛めっき） 質量 g/個 283 バンドカバー 合成ゴム 固定用ボルト注）2 M6（2本） �� 固定用ボルト・ ナット ステンレス �� 固定用ボルト穴加工要否注）3 必要 ��� Φ 注）１. 開閉部ボルト・ナットはガイドホルダ1個あ � 許容加速度注）3 �以 G 3 たり2本組み込んでいます。 上 質量 g/個 68/76/85/94 ２. 装 置への固定用ボルトは付属していません。 固定用ボルト・ナット M4(各2個ずつ） お客様にて六角穴付ボルトをご準備ください。 ３. 納入時には装置、旋回プレートまたはスプリ 注）１. ***にはホースバンド径の値が入ります。 �� ング固定台への固定用ボルト穴は貫通され ２. 適 用軸の最大径を示します。最小径はいずれも ていませんので、お客様にてパンチなどを用 50mmです。 �� いて貫通加工してください。 ３. 800mm間隔でQMBを使用した場合。 旋回プレート（ブラケット取付用） 旋回プレート（ガイドホルダ取付用） 形番 TKRB21H10-TH ➀M� 形番 TKRB40H22-TH ➀M� 旋回 スチール（ 亜鉛光沢メッキ） 旋回 スチール（ 亜鉛光沢メッキ） プレート ＋アルミニウム プレート ＋アルミニウム 注）1 �-M�注）1�-M� 材質 ①ブラケット 材質 ①ガイドホルダ　 ➀M� 　固定用ボルト スチール ➀ 　固定用ボルト スチール ②装置固定用（亜鉛光沢メッキ） M� ②装置固定用（亜鉛光沢メッキ） （��） ��.� 　ボルト （��） ��.� 　ボルト �� �� ➁�-Φ�.� 質量 g/個 264 質量 g/個 315 ①ブラケット固定用ボルト注）2 M4×16（ 2本） ➁�-Φ�.� ①ガイドホルダ固定用ボルト注）2 M6×16（ 2本） ②装置固定用ボルト注）2 M6×16（ 4本） ②装置固定用ボルト注）2 M6×16（ 4本） 注）１. 旋回プレートを組み立てるためのボルト 注）１. 旋回プレートを組み立てるためのボルト 穴で、（）は参考寸法です。アクセサリ取 穴で、（）は参考寸法です。アクセサリ取 付用ではありません。 付用ではありません。 ２. 固 定用ボルトは旋回プレートに付属して ２. 固定用ボルトは旋回プレートに付属して います。 います。 �� �� �� �� スプリング固定台（ブラケット取付用） スプリング固定台（ガイドホルダ取付用） �� �� �� �� 形番注）1 TKRB21H10-FHL*** �� �� 形番注）1 TKRB40H22-FHL*** ➀ ➀ ➀ ➀ Φ� Φ� 材質注）2 スチール Φ�.� Φ�.� （ 亜鉛光沢メッキ） 材質注）2 スチール （ 亜鉛光沢メッキ） ①ブ ラケット固定用ボルト ナット、平座金注）3 M4×16（ 2本） ①ガ イドホルダ固定用ボルト ナット、平座金注）3 M6×20（ 2本） L mm 110/150 L mm 165/230/315/465 注）１. ***にはLの値が入ります。 注）１. ***にはLの値が入ります。 ２. スプリング部はメッキを施していません。 ２. スプリング部はメッキを施していません。 ３. ブラケット固定用ボルトはスプリング固定台 ３. ガイドホルダ固定用ボルトはスプリング固定台 に付属しています。装置固定用ボルトは付属 に付属しています。装置固定用ボルトは付属し していません。お客様にてご準備ください。 ていません。お客様にてご準備ください。 Φ� Φ� Φ�.� Φ�.� 保護スリーブ 熱シールド プロテクタ �� �� 形番注） TKRB21H10-DS+***M 形番注） TKRB21H10-HS+***M 形番 TKRB21H10-PT 材質 ポリエステル繊維 材質 アラミド繊維 材質 プロテクタ本体 エンプラ（黒色） 注） ***には保護スリーブ1本あたりの長さが入りま （ アルミニウム被膜） 開閉部ねじ スチール（黒染め） す。長さは小数点以下第１位までご指定が必要 注） ***には熱シールド1本あたりの長さが入ります。 です。 質量 g/個 20 長さは小数点以下第１位までご指定が必要で す。 開閉部ねじ（トルクスねじ） T10（2本） 注） ご注文はセット単位です（1セット＝5個）。開閉部ねじは付属しています。 14 �� �� �� （��） �� �� �� L (��) （バンド幅） �� �� �� �� �� （��） L �� �� ��

TKRB32H14 構TK造RB��H��-WB/CP 断面寸法 熱収縮チューブ �� 注）サイズを選ぶ場合は下記をご確認ください。 六角穴付き止めねじ １． 一収納空間あたりケーブル・ホースを （3ヶ所） 1本挿入する場合は、 ���mm� ワイヤ ①を順守し、③を目安としてください。 リンク ２． 一収納空間あたりケーブル・ホースを チャッキングパーツ 2本以上挿入する場合は、 （端末B） ①かつ②を順守し、③を目安としてく ださい。 六角穴付き止めねじ Φ�～ �� ① ケーブル・ホースは適用外径内とし ます。 ② ケーブル・ホース同士や、ケーブル・ ホースとリンクとのスキマは2mm以 上、またはケーブル・ホースの外径 Ⓐ－Ⓐ矢視 ×0.1倍の大きい方を確保します。 ワイヤーボルト（端末A） ③ 収納率は一収納空間あたりの断面 積50%以下を目安とします。 六角穴付き止めねじ 寸法図 R（屈曲半径）［　］注）１ mm 90［105］ 許容ねじり角度（1m当り） ° ±300 Ⓐ ケーブル・ホース収納許容質量 kg/m 1.1 �� 本体質量 kg/m 0.8 ピッチ mm 32 ワイヤ径 mm 2.5 端末A R�� �� 端末B 使用温度範囲 ℃ -20～80 [���] Ⓐ �� リンク エンプラ（黒色） ピッチ 全長＝��×リンク数 材質 ワイヤ スチール 端末部品 （亜鉛光沢メッキ） 熱収縮チューブ ポリオレフィン（黒色） 注）１. [ ]寸法は、プロテクタを取り付けた場合の屈曲半径です。 ２. 本商品は三次元に稼働する構造となっており、直線状態を維持する構造とはなっており ません。 3. 許容加速度は使用条件によって異なります。ご相談ください。 端末の種類と寸法 ブラケット WB WBCL 形番 TKRB32H14-QMB �-M�注）� �-M�注）� 材質 ブラケット本体 エンプラ（黒色） 端 末 ロックピン エンプラ（黒色） A 質量 g/個 81 固定用ボルト注）１ �� �� �� �� M4（2本） ピッチ ピッチ 固定用ボルト穴 �� 加工要否注）2 必要 CP CPCL �� 注）１. 装 置 への固 定 用 ボルトは 付 属していません。 �-M�注）� �-M�注）� 端 �� お客様にて六角穴付ボルトをご準備ください。 末 �� ２. 納入時には装置、旋回プレートまたはスプリング 固定台への固定用ボルト穴は貫通されていませ B んので、 お客様にてパンチなどを用いて貫通加 工してください。 �� （��）注）２ �� （���）注）２ ピッチ ピッチ 固定用ボルト穴位置 注）１. ワイヤ固定用の六角穴付き止めねじです。 ２. 参考寸法です。 形番 TKRB 32 H14 - 10 R90 + ① L - ② - ③ 品種記号 ピッチ 内高さ 屈折半径 ①リンク数注） ②端末A ③端末B （mm）（ mm） （ mm） WB CP WBCL CPCL 注） 251L以上の場合は特形での対応となります。 15 Φ�� Φ�� Φ�� Φ�� Φ�� Φ�� Φ�� �� �� ��

TKRB32H14 ブラケットホルダ ガイドホルダ �� 形番注）1 TKRB32H14-BH*** 形番 TKRB32H14-GH ホースバンド径注）2 mm 070/090/110/130 ガイドホルダ本体 エンプラ（黒色） 本体 エンプラ（黒） 材質 開閉部ボルト・ スチール ホースバンド ステンレス ナット注）1 （ 亜鉛光沢メッキ） 材質 ボルト：スチール（亜鉛めっき） 質量 g/個 283 バンドカバー 合成ゴム 固定用ボルト注）2 M6（2本） 固定用ボルト・ �� ナット ステンレス �� 固定用ボルト穴加工要否注）3 必要 ��� Φ� 許容加速度注）3 注）１. 開閉部ボルト・ナットはガイドホルダ1個あ G 3 � たり2本組み込んでいます。 以上 質量 g/個 74/83/92/100 ２. 装 置への固定用ボルトは付属していません。 固定用ボルト・ナット M4(各2個ずつ） お客様にて六角穴付ボルトをご準備ください。 ３. 納入時には装置、旋回プレートまたはスプリ 注）１. ***にはホースバンド径の値が入ります。 �� ング固定台への固定用ボルト穴は貫通され ２. 適 用軸の最大径を示します。最小径はいずれも ていませんので、お客様にてパンチなどを用 50mmです。 �� いて貫通加工してください。 ３. 800mm間隔でQMBを使用した場合。 旋回プレート（ブラケット取付用） 旋回プレート（ガイドホルダ取付用） 形番 TKRB32H14-TH ➀M� 形番 TKRB40H22-TH ➀M� 旋回 スチール（ 亜鉛光沢メッキ） 旋回 スチール（ 亜鉛光沢メッキ） プレート ＋アルミニウム �-M� 注）1 プレート ＋アルミニウム �-M� 注）1 材質 ①ブラケット 材質 ①ガイドホルダ ➀ 　固定用ボルト スチール ➀ 　固定用ボルト スチール M� ②装置固定用（亜鉛光沢メッキ） M� ②装置固定用（亜鉛光沢メッキ） （��） ��.� 　ボルト （��） ��.� 　ボルト �� 質量 g/個 283 �� 質量 g/個 315 ➁�-Φ�.� ①ブラケット固定用ボルト注）2 M4×16（ 2本） ➁�-Φ�.� ①ガイドホルダ固定用ボルト注）2 M6×16（ 2本） ②装置固定用ボルト注）2 M6×16（ 4本） ②装置固定用ボルト注）2 M6×16（ 4本） 注）１. 旋回プレートを組み立てるためのボルト 注）１. 旋回プレートを組み立てるためのボルト 穴で、（）は参考寸法です。アクセサリ取 穴で、（）は参考寸法です。アクセサリ取 付用ではありません。 付用ではありません。 ２. 固 定用ボルトは旋回プレートに付属して ２. 固定用ボルトは旋回プレートに付属して います。 います。 �� �� �� �� スプリング固定台（ブラケット取付用） スプリング固定台（ガイドホルダ取付用） �� �� �� �� 形番注）1 TKRB32H14-FHL*** �� �� 形番注）1 TKRB40H22-FHL*** ➀ ➀ ➀ ➀ Φ� Φ� 材質注）2 スチール Φ�.� Φ�.� （ 亜鉛光沢メッキ） 材質注）2 スチール （ 亜鉛光沢メッキ） ①ブ ラケット固定用ボルト ① ナット、平座金注）3 M4×16（ 2本） ガイドホルダ固定用ボルト ナット、平座金注）3 M6×20（ 2本） L mm 110/150/190 L mm 165/230/315/465 注）１. ***にはLの値が入ります。 注）１. ***にはLの値が入ります。 ２. スプリング部はメッキを施していません。 ２. スプリング部はメッキを施していません。 ３. ブラケット固定用ボルトはスプリング固定台 ３. ガイドホルダ固定用ボルトはスプリング固定台 に付属しています。装置固定用ボルトは付属 に付属しています。装置固定用ボルトは付属し していません。お客様にてご準備ください。 ていません。お客様にてご準備ください。 Φ� Φ� Φ�.� Φ�.� 保護スリーブ 熱シールド プロテクタ �� �� 形番注） TKRB32H14-DS+***M 形番注） TKRB32H14-HS+***M 形番 TKRB32H14-PT 材質 ポリエステル繊維 材質 アラミド繊維 材質 プロテクタ本体 エンプラ（黒色） 注） ***には保護スリーブ1本あたりの長さが入りま （ アルミニウム被膜） 開閉部ねじ スチール（黒染め） す。長さは小数点以下第１位までご指定が必要 注） ***には熱シールド1本あたりの長さが入ります。 です。 質量 g/個 44 長さは小数点以下第１位までご指定が必要で す。 開閉部ねじ（トルクスねじ） T10（2本） 注） ご注文はセット単位です（1セット＝5個）。開閉部ねじは付属しています。 16 �� �� �� �� （��） �� �� L (��) （バンド幅） �� �� �� �� �� （��） L �� �� ��

TKRB40H22 TKRB��H��-WB/CP 構造 断面寸法 熱収縮チューブ �� 六角穴付き止めねじ 注）サイズを選ぶ場合は下記をご確認ください。 （3ヶ所） １． 一収納空間あたりケーブル・ホースを 1本挿入する場合は、 ワイヤ ����mm� リンク ①を順守し、③を目安としてください。 チャッキングパーツ ２． 一収納空間あたりケーブル・ホースを （端末B） 2本以上挿入する場合は、 ①かつ②を順守し、③を目安としてく 六角穴付き止めねじ ださい。 Φ�～ �� ① ケーブル・ホースは適用外径内とし ます。 ② ケーブル・ホース同士や、ケーブル・ ホースとリンクとのスキマは2mm以 上、またはケーブル・ホースの外径 ワイヤーボルト（端末A） Ⓐ－Ⓐ矢視 ×0.1倍の大きい方を確保します。 ③ 収納率は一収納空間あたりの断面 六角穴付き止めねじ 積50%以下を目安とします。 寸法図 R（屈曲半径）［　］注）１ mm 125［140］ 許容ねじり角度（1m当り） ° ±215 ケーブル・ホース収納許容質量 kg/m 4 Ⓐ �� 本体質量 kg/m 1.2 ピッチ mm 40 ワイヤ径 mm 3.0 使用温度範囲 ℃ -20～80 端末A R� 端末B � �� � リンク エンプラ（黒色） [��� Ⓐ �� ] ピッチ ワイヤ スチール 全長＝��×リンク数 材質 端末部品 （亜鉛光沢メッキ） 熱収縮チューブ ポリオレフィン（黒色） 注）１. [ ]寸法は、プロテクタを取り付けた場合の屈曲半径です。 ２. 本商品は三次元に稼働する構造となっており、直線状態を維持する構造とはなっており ません。 端末の種類と寸法 WB WBCL SR �-M�注）� �-M�注）� �-M�注）� 端 末 A �� �� �� �� �� �� ピッチ ピッチ ピッチ CP CPCL �-M�注）� �-M�注）� 端 末 B �� （��）注）２ �� （���）注）２ ピッチ ピッチ 注）１. ワイヤ固定用の六角穴付き止めねじです。 ２. 参考寸法です。 形番 TKRB 40 H22 - 10 R125 + ① L - ② - ③ 品種記号 ピッチ 内高さ 屈折半径 ①リンク数注） ②端末A ③端末B （mm）（ mm） （ mm） WB CP WBCL CPCL SR 注） 201L以上の場合は特形での対応となります。 17 Φ�� Φ�� Φ�� Φ�� Φ�� Φ�� Φ�� Φ�� ��

TKRB40H22 ブラケット ガイドホルダ 形番 TKRB40H22-QMB 形番 TKRB40H22-GH 材質 ブラケット本体 エンプラ（黒色） ガイドホルダ本体 エンプラ（黒色） ロックピン エンプラ（黒色） 材質 開閉部ボルト・ スチール 質量 g/個 136 ナット注）1 （ 亜鉛光沢メッキ） 固定用ボルト注）１ M6（2本） 質量 g/個 625 固定用ボルト穴加工要否注）2 必要 固定用ボルト注）2 M8（2本） ��� �� 注）１. 装置への固定用ボルトは付属していません。 固定用ボルト穴加工要否 不要 ��� お客様にて六角穴付ボルトをご準備ください。 ��� 注）１. 開閉部ボルト・ナットはガイドホルダ1個あ ２. 納入時には装置、旋回プレートまたはスプリ たり2本組み込んでいます。 �� ング固定台への固定用ボルト穴は貫通され ２. 装置への固定用ボルトは付属していません。 �� ていませんので、お客様にてパンチなどを用 お客様にて六角穴付ボルトをご準備ください。 いて貫通加工してください。 �� 固定用ボルト穴位置 �� 旋回プレート（ブラケット取付用） 旋回プレート（ガイドホルダ取付用） ➀M� 形番 TKRB40H22-TH 形番 TKRB40H31-TH 旋回 スチール（ 亜鉛光沢メッキ） ➀M� 旋回 スチール（ 亜鉛光沢メッキ） プレート ＋アルミニウム プレート ＋アルミニウム �-M� 注）1 材質 ①ブラケット �-M�注）1 材質 ①ガイドホルダ ➀ 　固定用ボルト スチール ➀ 　固定用ボルト スチール M� ②装置固定用（亜鉛光沢メッキ） M� ②装置固定用（亜鉛光沢メッキ） （��） ��.� 　ボルト （��） �� 　ボルト �� 質量 g/個 315 �� 質量 g/個 690 ➁�-Φ�.� ①ブラケット固定用ボルト注）2 M6×16（ 2本） ➁�-Φ�.� ①ガイドホルダ固定用ボルト注）2 M8×16（ 2本） ②装置固定用ボルト注）2 M6×16（ 4本） ②装置固定用ボルト注）2 M6×16（ 4本） 注）１. 旋回プレートを組み立てるためのボルト 注）１. 旋回プレートを組み立てるためのボルト 穴で、（）は参考寸法です。アクセサリ取 穴で、（）は参考寸法です。アクセサリ取 付用ではありません。 付用ではありません。 ２. 固 定用ボルトは旋回プレートに付属して ２. 固定用ボルトは旋回プレートに付属して います。 います。 �� �� �� �� スプリング固定台（ブラケット取付用） スプリング固定台（ガイドホルダ取付用） �� ��� �� �� 形番注）1 TKRB40H22-FHL*** �� �� 形番注）1 TKRB40H31-FHL*** ➀ ➀ ➀ ➀ Φ�.� Φ�.� 材質注）2 スチール Φ�.� Φ�.� （ 亜鉛光沢メッキ） 材質注）2 スチール （ 亜鉛光沢メッキ） ①ブ ラケット固定用ボルト ナット、平座金注）3 M6×20（ 2本） ①ガ イドホルダ固定用ボルト ナット、平座金注）3 M8×20（ 2本） L mm 165/230/315/465 L mm 165/230/315/465 注）１. ***にはLの値が入ります。 注）１. ***にはLの値が入ります。 ２. スプリング部はメッキを施していません。 ２. スプリング部はメッキを施していません。 ３. ブラケット固定用ボルトはスプリング固定台 ３. ガイドホルダ固定用ボルトはスプリング固定台 に付属しています。装置固定用ボルトは付属 に付属しています。装置固定用ボルトは付属し していません。お客様にてご準備ください。 ていません。お客様にてご準備ください。 Φ�.� Φ�.� Φ�.� Φ�.� 保護スリーブ 熱シールド プロテクタ �� �� 形番注） TKRB40H22-DS+***M 形番注） TKRB40H22-HS+***M 形番 TKRB40H22-PT 材質 ポリエステル繊維 材質 アラミド繊維 材質 プロテクタ本体 エンプラ（黒色） 注） ***には保護スリーブ1本あたりの長さが入りま （ アルミニウム被膜） 開閉部ねじ スチール（黒染め） す。長さは小数点以下第１位までご指定が必要 注） ***には熱シールド1本あたりの長さが入ります。 です。 質量 g/個 89 長さは小数点以下第１位までご指定が必要で す。 開閉部ねじ（トルクスねじ） T20（2本） 注） ご注文はセット単位です（1セット＝5個）。開閉部ねじは付属しています。 18 �� �� �� �� （��） L �� �� �� ��� �� （��） �� L �� ��� ��
