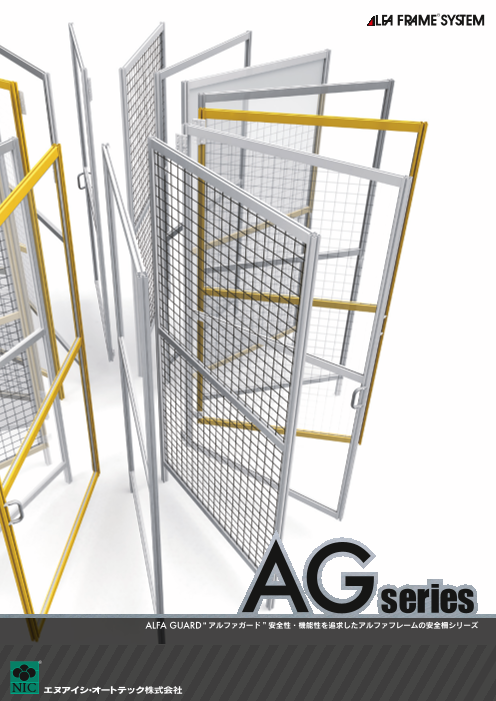

モジュラー式で簡単設置『ALFA GUARD "アルファガード" 安全柵シリーズ』

“アルファガード”安全性・機能性を追求したアルファフレームの安全柵シリーズ

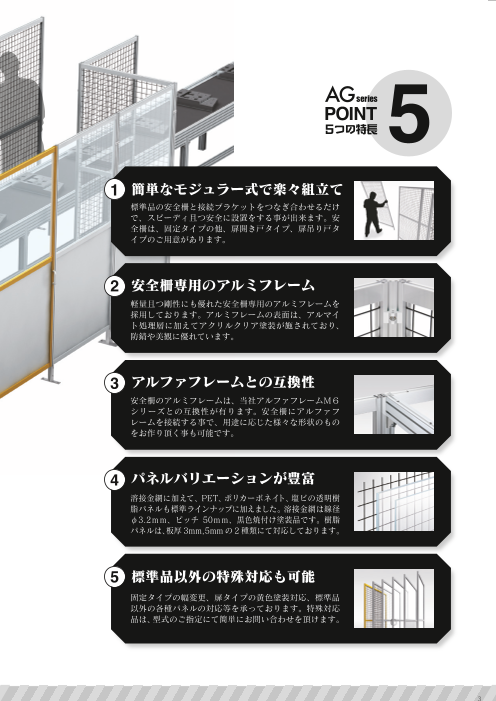

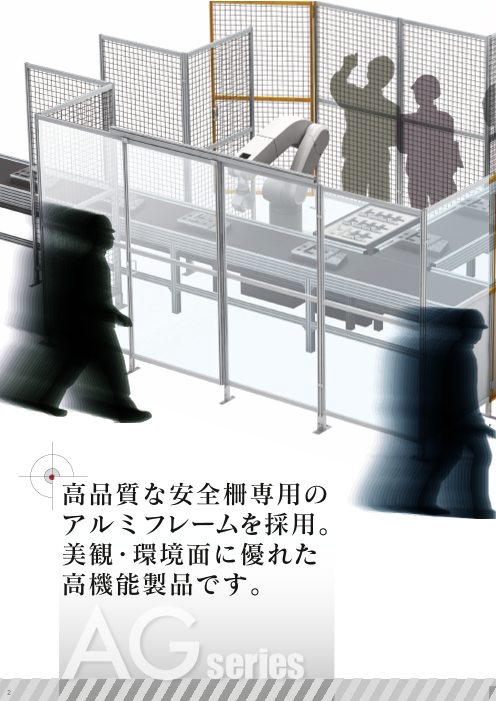

POINT 5 1 簡単なモジュラー式で楽々組立て 標準品の安全柵と接続ブラケットをつなぎ合わせるだけ で、スピーディ且つ安全に設置をする事が出来ます。安 全柵は、固定タイプの他、扉開き戸タイプ、扉吊り戸タ イプのご用意があります。 2 安全柵専用のアルミフレーム 軽量且つ剛性にも優れた安全柵専用のアルミフレームを 採用しております。アルミフレームの表面は、アルマイ ト処理層に加えてアクリルクリア塗装が施されており、 防錆や美観に優れています。 3 アルファフレームとの互換性 安全柵のアルミフレームは、当社アルファフレームＭ６ シリーズとの互換性が有ります。安全柵にアルファフ レームを接続する事で、用途に応じた様々な形状のもの をお作り頂く事も可能です。 4 パネルバリエーションが豊富 高品質な安全柵専用の 溶接金網に加えて、PET、ポリカーボネイト、塩ビの透明樹 脂パネルも標準ラインナップに加えました。溶接金網は線径 アルミフレームを採用。 φ3.2ｍｍ、ピッチ 50ｍｍ、黒色焼付け塗装品です。樹脂 パネルは、板厚3mm,5mmの2種類にて対応しております。 美観・環境面に優れた 高機能製品です。 5 標準品以外の特殊対応も可能 固定タイプの幅変更、扉タイプの黄色塗装対応、標準品 以外の各種パネルの対応等を承っております。特殊対応 品は、型式のご指定にて簡単にお問い合わせを頂けます。

POINT 5 1 簡単なモジュラー式で楽々組立て 標準品の安全柵と接続ブラケットをつなぎ合わせるだけ で、スピーディ且つ安全に設置をする事が出来ます。安 全柵は、固定タイプの他、扉開き戸タイプ、扉吊り戸タ イプのご用意があります。 2 安全柵専用のアルミフレーム 軽量且つ剛性にも優れた安全柵専用のアルミフレームを 採用しております。アルミフレームの表面は、アルマイ ト処理層に加えてアクリルクリア塗装が施されており、 防錆や美観に優れています。 3 アルファフレームとの互換性 安全柵のアルミフレームは、当社アルファフレームＭ６ シリーズとの互換性が有ります。安全柵にアルファフ レームを接続する事で、用途に応じた様々な形状のもの をお作り頂く事も可能です。 4 パネルバリエーションが豊富 高品質な安全柵専用の 溶接金網に加えて、PET、ポリカーボネイト、塩ビの透明樹 脂パネルも標準ラインナップに加えました。溶接金網は線径 アルミフレームを採用。 φ3.2ｍｍ、ピッチ 50ｍｍ、黒色焼付け塗装品です。樹脂 パネルは、板厚3mm,5mmの2種類にて対応しております。 美観・環境面に優れた 高機能製品です。 5 標準品以外の特殊対応も可能 固定タイプの幅変更、扉タイプの黄色塗装対応、標準品 以外の各種パネルの対応等を承っております。特殊対応 品は、型式のご指定にて簡単にお問い合わせを頂けます。

ア ク フレームのタイプをお選びください。 パネルの種類をお選びください。 板厚をお選びください。 セ 標準品 サ リ ー 固定タイプと扉タイプをご用意致しました。 下記4種類の中からお選び頂けます。 板厚3mm、5mmの も 価格はP10をご覧ください。 扉タイプは開き戸と吊り戸が有り、それぞれ右開き用、左開き用があります。 2種類からお選び頂けます。 合 わ せ W=1000 て 固定タイプ A 3mm ご 溶接金網 利 用 【仕様と特長】 く 線径φ3.2ｍｍ、ピッチ 50ｍｍ、黒色焼付塗装の溶接金網です。 5mm だ 強固・軽量で見栄えも良く、防錆性にも優れています。 さ AGM-2010 無記入 (溶接金網) い 。 （固定／シルバー） B ペット（PET）透明 【特長】 【特性比較表】低 高 セット内容 各特性で平均的な値を示す安 耐熱性 価な樹脂です。塩ビと同様、 耐候性 組立出荷 一般的に多く使われています。 硬度 固定タイプフレーム 1セット 耐衝撃性 パネル 2枚 コスト □30 注意 ※扉タイプの寸法図は最後のページをご覧ください。 W=1000 C ポリカーボネイト(PC)透明 扉タイプ（開き戸） 【特長】 【特性比較表】低 高 各特性で平均的に高い値を示す 耐熱性 樹脂です。特に耐熱性、耐衝撃 耐候性 性に優れています。 硬度 AGS-HR 耐衝撃性 コスト （右ヒンジ／シルバー） AGS-HL セット内容 組立出荷 D 塩ビ(PVC)透明 （左ヒンジ／シルバー） 扉タイプフレーム 1セット 【特長】 【特性比較表】 パネル 2枚 低 高 各特性で平均的な値を示す安 耐熱性 部品での出荷 価な樹脂です。PET と同様、 耐候性 固定蝶番 3個 一般的に多く使われています。 硬度 耐衝撃性 取手 2個 コスト ★取付用ボルト・ナット・ナットホルダーを 　含みます。 ※各樹脂パネルの特性データは、P10“パネル特性表”にてご確認下さい。 □30 ※写真は右ヒンジ W=1000 ※扉タイプの寸法図は最後のページをご覧ください。 AGシリーズ標準品型式 扉タイプ（吊り戸） 標準品をご用命の場合は下記型式にてご指定ください。 AGS-SR セット内容 フレームタイプ パネル種類 板厚 組立出荷 （右スライド／シルバー） 扉タイプフレーム AGM - 2010 :固定タイプ A:溶接金網 ３：板厚３mm 1セット AGS-SL パネル 2枚 AGS - HR :開き戸（右ヒンジ） B:ペット(PET)透明 ５：板厚５mm 部品での出荷 AGS - HL :開き戸（左ヒンジ） C:ポリカーボネイト(PC)透明 無記入：溶接金網 （左スライド／シルバー） レールフレーム 1本 AGS - SR ：吊り戸（右スライド） D:塩ビ(PVC)透明 扉トロリー 2個 ストッパー 2個 AGS - SL :吊り戸（左スライド） 扉ガイド 1個 レールフレーム取付金具 3個 型式例 扉ガイド取付金具 1個 取手 2個 固定タイプの場合 AGM 2010 B 3 ★取付用ボルト・ナット・ナットホルダーを 　含みます。 扉タイプの場合 AGS SR C 5 □30 ※写真は右スライド H=2000 H=2000 H=2150

ア ク フレームのタイプをお選びください。 パネルの種類をお選びください。 板厚をお選びください。 セ 標準品 サ リ ー 固定タイプと扉タイプをご用意致しました。 下記4種類の中からお選び頂けます。 板厚3mm、5mmの も 価格はP10をご覧ください。 扉タイプは開き戸と吊り戸が有り、それぞれ右開き用、左開き用があります。 2種類からお選び頂けます。 合 わ せ W=1000 て 固定タイプ A 3mm ご 溶接金網 利 用 【仕様と特長】 く 線径φ3.2ｍｍ、ピッチ 50ｍｍ、黒色焼付塗装の溶接金網です。 5mm だ 強固・軽量で見栄えも良く、防錆性にも優れています。 さ AGM-2010 無記入 (溶接金網) い 。 （固定／シルバー） B ペット（PET）透明 【特長】 【特性比較表】低 高 セット内容 各特性で平均的な値を示す安 耐熱性 価な樹脂です。塩ビと同様、 耐候性 組立出荷 一般的に多く使われています。 硬度 固定タイプフレーム 1セット 耐衝撃性 パネル 2枚 コスト □30 注意 ※扉タイプの寸法図は最後のページをご覧ください。 W=1000 C ポリカーボネイト(PC)透明 扉タイプ（開き戸） 【特長】 【特性比較表】低 高 各特性で平均的に高い値を示す 耐熱性 樹脂です。特に耐熱性、耐衝撃 耐候性 性に優れています。 硬度 AGS-HR 耐衝撃性 コスト （右ヒンジ／シルバー） AGS-HL セット内容 組立出荷 D 塩ビ(PVC)透明 （左ヒンジ／シルバー） 扉タイプフレーム 1セット 【特長】 【特性比較表】 パネル 2枚 低 高 各特性で平均的な値を示す安 耐熱性 部品での出荷 価な樹脂です。PET と同様、 耐候性 固定蝶番 3個 一般的に多く使われています。 硬度 耐衝撃性 取手 2個 コスト ★取付用ボルト・ナット・ナットホルダーを 　含みます。 ※各樹脂パネルの特性データは、P10“パネル特性表”にてご確認下さい。 □30 ※写真は右ヒンジ W=1000 ※扉タイプの寸法図は最後のページをご覧ください。 AGシリーズ標準品型式 扉タイプ（吊り戸） 標準品をご用命の場合は下記型式にてご指定ください。 AGS-SR セット内容 フレームタイプ パネル種類 板厚 組立出荷 （右スライド／シルバー） 扉タイプフレーム AGM - 2010 :固定タイプ A:溶接金網 ３：板厚３mm 1セット AGS-SL パネル 2枚 AGS - HR :開き戸（右ヒンジ） B:ペット(PET)透明 ５：板厚５mm 部品での出荷 AGS - HL :開き戸（左ヒンジ） C:ポリカーボネイト(PC)透明 無記入：溶接金網 （左スライド／シルバー） レールフレーム 1本 AGS - SR ：吊り戸（右スライド） D:塩ビ(PVC)透明 扉トロリー 2個 ストッパー 2個 AGS - SL :吊り戸（左スライド） 扉ガイド 1個 レールフレーム取付金具 3個 型式例 扉ガイド取付金具 1個 取手 2個 固定タイプの場合 AGM 2010 B 3 ★取付用ボルト・ナット・ナットホルダーを 　含みます。 扉タイプの場合 AGS SR C 5 □30 ※写真は右スライド H=2000 H=2000 H=2150

安全柵を構成するために必要なアクセサリー類をご用意致しました。 アクセサリー アンカーブラケット、接続セット、マグネットキャッチ、打掛等、 ご用途に合わせて必要なアクセサリーをお選び下さい。 アンカーブラケットセット ■材質：SS400　■表面処理：三価クロメート T字接続ブラケットセット ■材質：A6063S-T5　■表面処理：アルマイト処理 アンカーブラケットセット１ AGBK-3025 15 60 AGBK-AL30 7 φ13 400 円 /set 12.5 930 円 /set 2-M6 座グリ 2-φ5 深さ 19 15 セット内容 7 30 L型ブラケット（30㎜） 1個 セット内容 25 15 30 ボルトM6×18 2個 ブロックブラケット 1個 四角ナットM6 2個 15 ボルトM6×12 2個 ナットホルダー 2個 30 75 四角ナットM6 2個 ナットホルダー 2個 30.5 (3.2) アンカーブラケットセット２ 打掛セット ■材質：SUS304　■表面処理：鏡面仕上 AGBK-AC30-A 2-φ13 150 20 1,640 円 /set 7 36.9 φ8 AGBK-UT06 セット内容 950 円 /set 4-皿穴 筒型ブラケット（30㎜）1個 7 ボルトM6×1５ 4個 四角ナットM6 4個 ナットホルダー 4個 20 セット内容 35 180 70 打掛 1個 30.5 (3.2) 六角穴付皿ボルトM3×10 4個 アンカーブラケットセット３ 四角ナットM3 4個 ナットホルダー 4個 AGBK-AC60-A 2-φ13 150 2,100 円/set 30 20 7 36.9 φ8 マグネットキャッチセット1 ■材質：①③SPCC　②ABS樹脂［ABS］　■表面処理：①③三価クロメート セット内容 筒型ブラケット（60㎜）1個 7 ボルトM6×15 8個 AGBK-MG06-1 四角ナットM6 8個 ナットホルダー 8個 940 円 /set 30 20 65 180 セット内容 2-7 58 ×13 長穴 標準接続ブラケットセット（ストレート・コーナー兼用） ■材質：SPHC　■表面処理：三価クロメート マグネットキャッチ 1個 マグネットキャッチベース 1個 マグネットキャッチ受座 1個 標準接続ブラケットセット１ ボルトM6×15 2個 AGBK-2555 四角ナットM4 2個 2-M4用皿穴 四角ナットM6 2個 2-M3 2-φ3.5 30 3.2 ナットホルダー 4個 160 円 /set 六角穴付皿ボルトM4×10 2個 ① ② ③ 55 2-φ7 30 六角穴付ボタンボルト 　　　　　　　 M3×6 2個 12.5 12.5 セット内容 プレートブラケット１ 1個 25 マグネットキャッチセット2 ■材質：①SUS430 ②ポリプロピレン ③A6N01S-T5　■表面処理：①素地 ③アルマイト・クリア塗装 ボルトM6×15 2個 四角ナットM6 2個 ナットホルダー 2個 AGBK-MG06-2 安全柵 1,170 円 /set スライド扉 標準接続ブラケットセット２ 8.5 20 AGBK-5555 2-4.5×10 長穴 290 円 /set 3.2 セット内容 18 2-M4 用 マグネットキャッチ 1個 皿穴 55 15 30 マグネットキャッチベース 1個 4-φ7 12.5 マグネットキャッチ受座 1個 ボルトM3×8 2個 セット内容 12.5 四角ナットM4 2個 プレートブラケット２ ナットホルダー 2個 1個 30 後入れナットM4 ２個 2-3.2×6 16 ボルトM6×15 4個 55 後入れナットホルダー 2個 長穴 四角ナットM6 4個 六角穴付皿ボルトM4×10 2個 【内観】 ① ② ③ ナットホルダー 4個 ボルト M４×１５ 2個 51 10 51 10 51 10 131 181 131 30 6 15 200 6 134 20 6 134 150 35 35 150 65 68 53 53 30 50 60 37 44 53 50 90 25 120 40

安全柵を構成するために必要なアクセサリー類をご用意致しました。 アクセサリー アンカーブラケット、接続セット、マグネットキャッチ、打掛等、 ご用途に合わせて必要なアクセサリーをお選び下さい。 アンカーブラケットセット ■材質：SS400　■表面処理：三価クロメート T字接続ブラケットセット ■材質：A6063S-T5　■表面処理：アルマイト処理 アンカーブラケットセット１ AGBK-3025 15 60 AGBK-AL30 7 φ13 400 円 /set 12.5 930 円 /set 2-M6 座グリ 2-φ5 深さ 19 15 セット内容 7 30 L型ブラケット（30㎜） 1個 セット内容 25 15 30 ボルトM6×18 2個 ブロックブラケット 1個 四角ナットM6 2個 15 ボルトM6×12 2個 ナットホルダー 2個 30 75 四角ナットM6 2個 ナットホルダー 2個 30.5 (3.2) アンカーブラケットセット２ 打掛セット ■材質：SUS304　■表面処理：鏡面仕上 AGBK-AC30-A 2-φ13 150 20 1,640 円 /set 7 36.9 φ8 AGBK-UT06 セット内容 950 円 /set 4-皿穴 筒型ブラケット（30㎜）1個 7 ボルトM6×1５ 4個 四角ナットM6 4個 ナットホルダー 4個 20 セット内容 35 180 70 打掛 1個 30.5 (3.2) 六角穴付皿ボルトM3×10 4個 アンカーブラケットセット３ 四角ナットM3 4個 ナットホルダー 4個 AGBK-AC60-A 2-φ13 150 2,100 円/set 30 20 7 36.9 φ8 マグネットキャッチセット1 ■材質：①③SPCC　②ABS樹脂［ABS］　■表面処理：①③三価クロメート セット内容 筒型ブラケット（60㎜）1個 7 ボルトM6×15 8個 AGBK-MG06-1 四角ナットM6 8個 ナットホルダー 8個 940 円 /set 30 20 65 180 セット内容 2-7 58 ×13 長穴 標準接続ブラケットセット（ストレート・コーナー兼用） ■材質：SPHC　■表面処理：三価クロメート マグネットキャッチ 1個 マグネットキャッチベース 1個 マグネットキャッチ受座 1個 標準接続ブラケットセット１ ボルトM6×15 2個 AGBK-2555 四角ナットM4 2個 2-M4用皿穴 四角ナットM6 2個 2-M3 2-φ3.5 30 3.2 ナットホルダー 4個 160 円 /set 六角穴付皿ボルトM4×10 2個 ① ② ③ 55 2-φ7 30 六角穴付ボタンボルト 　　　　　　　 M3×6 2個 12.5 12.5 セット内容 プレートブラケット１ 1個 25 マグネットキャッチセット2 ■材質：①SUS430 ②ポリプロピレン ③A6N01S-T5　■表面処理：①素地 ③アルマイト・クリア塗装 ボルトM6×15 2個 四角ナットM6 2個 ナットホルダー 2個 AGBK-MG06-2 安全柵 1,170 円 /set スライド扉 標準接続ブラケットセット２ 8.5 20 AGBK-5555 2-4.5×10 長穴 290 円 /set 3.2 セット内容 18 2-M4 用 マグネットキャッチ 1個 皿穴 55 15 30 マグネットキャッチベース 1個 4-φ7 12.5 マグネットキャッチ受座 1個 ボルトM3×8 2個 セット内容 12.5 四角ナットM4 2個 プレートブラケット２ ナットホルダー 2個 1個 30 後入れナットM4 ２個 2-3.2×6 16 ボルトM6×15 4個 55 後入れナットホルダー 2個 長穴 四角ナットM6 4個 六角穴付皿ボルトM4×10 2個 【内観】 ① ② ③ ナットホルダー 4個 ボルト M４×１５ 2個 51 10 51 10 51 10 131 181 131 30 6 15 200 6 134 20 6 134 150 35 35 150 65 68 53 53 30 50 60 37 44 53 50 90 25 120 40

お 見 フレームのタイプをお選びください。 パネルの種類をお選びください。 板厚をお選びください。 積 特殊対応品 も り 特殊対応品はお客様のニーズにより合うようにカスタマイズできます。 下記10種類の中からお選び頂けます。 板厚3mm、5mmの は 都度お見積もりになります。 都 2種類からお選び頂けます。 度 お 問 W=1000 (☆ ) ☆固定タイプのみ 1000mm以下に幅変更可能です。詳細は P9をご覧ください。 A 溶接金網 い ※アルミ複合版は 合 固定タイプ 3mm 　板厚3mmのみ わ 【仕様と特長】 線径φ3.2ｍｍ、ピッチ50ｍｍ、黒色焼付塗装の溶接金網です。 強固・軽量で見栄えも良く、防錆性にも優れています。 せ く 上段の中に入る 5mm だ AGM-2010 パネルを さ お選びください。 B ペット（PET）透明 【特性比較表】低 高 耐熱性 い （固定／シルバー） 無記入 (溶接金網) 耐候性 。 【特長】各特性で平均的な値を示す安価な樹脂です。 硬度 塩ビと同様、一般的に多く使われています。 固定タイプのイエローは 耐衝撃性 対応しておりません。 コスト C ポリカーボネイト(PC)透明 【特性比較表】低 高 下段の中に入る 耐熱性 耐候性 パネルを 【特長】各特性で平均的に高い値を示す樹脂です。 硬度 お選びください。 特に耐熱性、耐衝撃性に優れています。 耐衝撃性 コスト D 塩ビ (PVC) 透明 【特性比較表】低 高 耐熱性 セット内容は標準品の 耐候性 □30 【特長】各特性で平均的な値を示す安価な樹脂です。 固定タイプと同様です。 硬度 PETと同様、一般的に多く使われています。 耐衝撃性 コスト 注意 W=1000 ※扉タイプの寸法図は最後のページをご覧ください。 扉タイプ（開き戸） E アクリル (PMMA)透明 【特性比較表】低 高 耐熱性 耐候性 【特長】耐熱性、耐候性に優れ、透明性の高い樹脂です。 硬度 AGS-HR 但し耐衝撃性には難が有ります。 耐衝撃性 上段の中に入る 上段の中に入る コスト （右ヒンジ／シルバー） パネルを パネルを お選びください。 お選びください。 AGS-HL F アルミ複合板 【特性比較表】低 高 耐熱性 耐候性 （左ヒンジ／シルバー） 【特長】軽量で耐衝撃性に優れています。不透明の為、 硬度 目隠しパネルとしての用途に適しています。 耐衝撃性 コスト AGS-HRY 下段の中に入る 下段の中に入る BE 制電PET透明 CE 制電ポリカーボネイト透明 （右ヒンジ／イエロー） パネルを パネルを お選びください。 お選びください。 AGS-HLY DE 制電塩ビ透明 EE 制電アクリル透明 【特長】各樹脂パネルの制電タイプです。 パネル表面への埃の付着を嫌う場合に適しています。 （左ヒンジ／イエロー） ※各樹脂パネルの特性データは、P10“パネル特性表”にてご確認下さい。 □30 ※写真は右ヒンジ ※写真は右ヒンジ セット内容は標準品の 扉タイプ（開き戸）と同様です。 AGシリーズ特殊対応品型式 W=1000 ※扉タイプの寸法図は最後のページをご覧ください。 扉タイプ（吊り戸） 特殊対応品は下記型式にてご指定頂ければ都度お見積もりを致します。 フレームタイプ パネル種類 板厚 幅変更☆ AGS-SR AGM - 2010:固定タイプ AGS - HRY:開き戸（右ヒンジ）イエロー A:溶接金網 F:アルミ複合版 ３：板厚３mm 無し： 上段の中に入る 上段の中に入る AGS - HR:開き戸（右ヒンジ） AGS - HLY:開き戸（左ヒンジ）イエロー B:ペット（PET）透明 BE:制電PET透明 ５：板厚５mm 無記入 （右スライド／シルバー） パネルを パネルを AGS - HL:開き戸（左ヒンジ） AGS - SRY:吊り戸（右スライド）イエロー C:ポリカーボネイト（PC）透明 CE:制電ポリカーボネイト透明 無記入：溶接金網 有り： AGS-SL お選びください。 お選びください。 AGS - SR：吊り戸（右スライド） AGS - SLY：吊り戸（左スライド）イエロー D:塩ビ（PVC）透明 DE:制電塩ビ透明 ※アルミ複合版は 寸法を記入 　板厚3mmのみ （左スライド／シルバー） AGS - SL:吊り戸（左スライド） E:アクリル（PMMA）透明 EE:制電アクリル透明 開き方向 開き方向 AGS-SRY 型式例 （右スライド／イエロー） 下段の中に入る 下段の中に入る 固定タイプの場合 AGM 2010 B 3 EE 5 850 パネルを パネルを 扉タイプの場合 AGS SRY C 3 A （無記入） AGS-SLY お選びください。 お選びください。 ※上下段でパネルの種類を変えたい場合、溶接金網とパネルの併用はできません。 （左スライド／イエロー） □30 セット内容は標準品の ☆幅変更について 固定タイプの幅変更がある場合は、型式の末尾に指定寸法を記入してください。 パネルタイプ 最小150mm 金網タイプ 最小150mm ※写真は右スライド ※写真は右スライド 扉タイプ（吊り戸）と同様です。 扉タイプの幅変更は対応しておりません。 寸法指定間隔1mmピッチ 寸法指定間隔50mmピッチ H=2000 H=2000 H=2150

お 見 フレームのタイプをお選びください。 パネルの種類をお選びください。 板厚をお選びください。 積 特殊対応品 も り 特殊対応品はお客様のニーズにより合うようにカスタマイズできます。 下記10種類の中からお選び頂けます。 板厚3mm、5mmの は 都度お見積もりになります。 都 2種類からお選び頂けます。 度 お 問 W=1000 (☆ ) ☆固定タイプのみ 1000mm以下に幅変更可能です。詳細は P9をご覧ください。 A 溶接金網 い ※アルミ複合版は 合 固定タイプ 3mm 　板厚3mmのみ わ 【仕様と特長】 線径φ3.2ｍｍ、ピッチ50ｍｍ、黒色焼付塗装の溶接金網です。 強固・軽量で見栄えも良く、防錆性にも優れています。 せ く 上段の中に入る 5mm だ AGM-2010 パネルを さ お選びください。 B ペット（PET）透明 【特性比較表】低 高 耐熱性 い （固定／シルバー） 無記入 (溶接金網) 耐候性 。 【特長】各特性で平均的な値を示す安価な樹脂です。 硬度 塩ビと同様、一般的に多く使われています。 固定タイプのイエローは 耐衝撃性 対応しておりません。 コスト C ポリカーボネイト(PC)透明 【特性比較表】低 高 下段の中に入る 耐熱性 耐候性 パネルを 【特長】各特性で平均的に高い値を示す樹脂です。 硬度 お選びください。 特に耐熱性、耐衝撃性に優れています。 耐衝撃性 コスト D 塩ビ (PVC) 透明 【特性比較表】低 高 耐熱性 セット内容は標準品の 耐候性 □30 【特長】各特性で平均的な値を示す安価な樹脂です。 固定タイプと同様です。 硬度 PETと同様、一般的に多く使われています。 耐衝撃性 コスト 注意 W=1000 ※扉タイプの寸法図は最後のページをご覧ください。 扉タイプ（開き戸） E アクリル (PMMA)透明 【特性比較表】低 高 耐熱性 耐候性 【特長】耐熱性、耐候性に優れ、透明性の高い樹脂です。 硬度 AGS-HR 但し耐衝撃性には難が有ります。 耐衝撃性 上段の中に入る 上段の中に入る コスト （右ヒンジ／シルバー） パネルを パネルを お選びください。 お選びください。 AGS-HL F アルミ複合板 【特性比較表】低 高 耐熱性 耐候性 （左ヒンジ／シルバー） 【特長】軽量で耐衝撃性に優れています。不透明の為、 硬度 目隠しパネルとしての用途に適しています。 耐衝撃性 コスト AGS-HRY 下段の中に入る 下段の中に入る BE 制電PET透明 CE 制電ポリカーボネイト透明 （右ヒンジ／イエロー） パネルを パネルを お選びください。 お選びください。 AGS-HLY DE 制電塩ビ透明 EE 制電アクリル透明 【特長】各樹脂パネルの制電タイプです。 パネル表面への埃の付着を嫌う場合に適しています。 （左ヒンジ／イエロー） ※各樹脂パネルの特性データは、P10“パネル特性表”にてご確認下さい。 □30 ※写真は右ヒンジ ※写真は右ヒンジ セット内容は標準品の 扉タイプ（開き戸）と同様です。 AGシリーズ特殊対応品型式 W=1000 ※扉タイプの寸法図は最後のページをご覧ください。 扉タイプ（吊り戸） 特殊対応品は下記型式にてご指定頂ければ都度お見積もりを致します。 フレームタイプ パネル種類 板厚 幅変更☆ AGS-SR AGM - 2010:固定タイプ AGS - HRY:開き戸（右ヒンジ）イエロー A:溶接金網 F:アルミ複合版 ３：板厚３mm 無し： 上段の中に入る 上段の中に入る AGS - HR:開き戸（右ヒンジ） AGS - HLY:開き戸（左ヒンジ）イエロー B:ペット（PET）透明 BE:制電PET透明 ５：板厚５mm 無記入 （右スライド／シルバー） パネルを パネルを AGS - HL:開き戸（左ヒンジ） AGS - SRY:吊り戸（右スライド）イエロー C:ポリカーボネイト（PC）透明 CE:制電ポリカーボネイト透明 無記入：溶接金網 有り： AGS-SL お選びください。 お選びください。 AGS - SR：吊り戸（右スライド） AGS - SLY：吊り戸（左スライド）イエロー D:塩ビ（PVC）透明 DE:制電塩ビ透明 ※アルミ複合版は 寸法を記入 　板厚3mmのみ （左スライド／シルバー） AGS - SL:吊り戸（左スライド） E:アクリル（PMMA）透明 EE:制電アクリル透明 開き方向 開き方向 AGS-SRY 型式例 （右スライド／イエロー） 下段の中に入る 下段の中に入る 固定タイプの場合 AGM 2010 B 3 EE 5 850 パネルを パネルを 扉タイプの場合 AGS SRY C 3 A （無記入） AGS-SLY お選びください。 お選びください。 ※上下段でパネルの種類を変えたい場合、溶接金網とパネルの併用はできません。 （左スライド／イエロー） □30 セット内容は標準品の ☆幅変更について 固定タイプの幅変更がある場合は、型式の末尾に指定寸法を記入してください。 パネルタイプ 最小150mm 金網タイプ 最小150mm ※写真は右スライド ※写真は右スライド 扉タイプ（吊り戸）と同様です。 扉タイプの幅変更は対応しておりません。 寸法指定間隔1mmピッチ 寸法指定間隔50mmピッチ H=2000 H=2000 H=2150

標準品価格表 ※価格は、送料、消費税別の金額となっております。 品名 型式 価格 （円／set） 質量 （kg／set） AG固定タイプ（溶接金網） AGM-2010-A 15,410 9.8 AG固定タイプ（PET透明t3） AGM-2010-B3 20,140 13.1 AG固定タイプ（PET透明t5） AGM-2010-B5 25,780 18.1 AG固定タイプ（ポリカ透明t3） AGM-2010-C3 28,130 12.0 AG固定タイプ（ポリカ透明t5） AGM-2010-C5 38,760 16.4 AG固定タイプ（塩ビ透明t3） AGM-2010-D3 19,180 13.5 AG固定タイプ（塩ビ透明t5） AGM-2010-D5 23,990 18.9 AG扉開き戸タイプ（溶接金網） AGS-2010-HR/HL-A 20,440 10.0 AG扉開き戸タイプ（PET透明t3） AGS-HR/HL-B3 24,480 13.2 AG扉開き戸タイプ（PET透明t5） AGS-HR/HL-B5 30,130 18.3 AG扉開き戸タイプ（ポリカ透明t3） AGS-HR/HL-C3 32,480 12.1 AG扉開き戸タイプ（ポリカ透明t5） AGS-HR/HL-C5 43,100 16.5 AG扉開き戸タイプ（塩ビ透明t3） AGS-HR/HL-D3 23,530 13.6 AG扉開き戸タイプ（塩ビ透明t5） AGS-HR/HL-D5 28,340 19.0 AG扉吊り戸タイプ（溶接金網） AGS-2010-SR/SL-A 30,110 13.1 AG扉吊り戸タイプ（PET透明t3） AGS-SR/SL-B3 34,830 16.3 AG扉吊り戸タイプ（PET透明t5） AGS-SR/SL-B5 40,480 21.4 AG扉吊り戸タイプ（ポリカ透明t3） AGS-SR/SL-C3 42,830 15.3 AG扉吊り戸タイプ（ポリカ透明t5） AGS-SR/SL-C5 53,450 19.7 AG扉吊り戸タイプ（塩ビ透明t3） AGS-SR/SL-D3 33,880 16.8 AG扉吊り戸タイプ（塩ビ透明t5） AGS-SR/SL-D5 38,690 22.2 特殊対応品のお見積もりは都度お問い合わせください。 アクセサリー 品名 型式 価格 （円／set） 質量 （g／set） アンカーブラケットセット1 AGBK-AL30 930 360 アンカーブラケットセット2 AGBK-AC30-A 1,640 632 アンカーブラケットセット3 AGBK-AC60-A 2,100 1124 標準接続ブラケットセット1 AGBK-2555 160 51 標準接続ブラケットセット2 AGBK-5555 290 107 T字接続ブラケットセット AGBK-3025 400 42 打掛セット AGBK-UT06 950 83 マグネットキャッチセット１ AGBK-MG06-1 940 147 マグネットキャッチセット２ AGBK-MG06-2 1,170 125 パネル特性表 PET 樹脂 ポリカーボネイト樹脂 塩化ビニール アクリル樹脂 アルミ複合版 比重 1.27 1.2 1.4～1.45 1.2 0.73 全光線透過率 87% 87% 83～87% 92% 0% 連続使用温度 60℃ 125℃ 55℃ 90℃ 70℃ 表面硬度 やや柔らかい やや柔らかい 並 硬い 硬い 耐衝撃性 並 かなり優れる 並 割れやすい かなり優れる 燃焼性UL94　（通常品） 認定無し（HB相当）HB（別グレートでV０品あり） V0 HB ー 　　　　　　　（制電品） HB HB V0 認定無し ー コストイメージ（通常品） 0.56 1.0 0.48 0.63 0.45 　※通　常　ポ　リカ　を　基　準（制電品） 1.41 2.1 1.1 2.0 ー ※パネル色付きのコストは２０％程度アップ

1 1 4,560 1 1 5,000 1 1 1 1 2 1 1 4 1 4 6 1 4 3 7 1 5 8 11 7 10 9 9 縦 4,560mm× 横 5,000mm の囲い安全柵を作成したい場合。 【使用フレーム】 【個数】 【使用アクセサリー】 【個数】 参考販売価格 ①AGM-2010-A １３set ⑦AGBK-MG06-1 ２set ②AGM-2010-AA-500 １set ⑧AGBK-MG06-2 ２set 419,100円 ③AGS-SL-A １set ⑨AGBK-AC30-A ４set 送料、消費税別の ④AGM-2010-C3 ３set ⑩AGBK-AC60-A １６set 金額となっております。 ⑤AGM-2010-C3C3-498 １set ⑪AGBK-2555 ５６set ⑥AGS-HR-C3 １set 【サンプル例① ： 展示会用パーテーション】 【サンプル例② ： ロボット回りの安全柵】 13 2,156

補強キット 固定部補強キット 扉部補強キット AGRF-1165 AGRF-H-1130 （ロータイプ） 30 200 （開き戸用） 2,830 円 /set 2,130 円 /set 質量 1620g 質量 1174g キット内容 キット内容 縦部材(30角)1160mm 1本 横部材(30角)1120mm 1本 横部材(30角)170mm 2本 エンドキャップ 2個 エンドキャップ 1個 プレートブラケット 2個 デルタブラケット 4個 座金組込み六角穴付ボルト M6×15 4個 座金組込み六角穴付ボルト M6×18 8個 1 取付例：AGS-HR-C5（外観） 四角ナット M6 2個 130 四角ナット M6 6個 ナットホルダー 2個 ナットホルダー 6個 後入れナット M6 2個 後入れナット M6 2個 後入れナットホルダー 2個 後入れナットホルダー 2個 30 170 30 取付例：AMG-2010-C5 ※本キットにアンカーブラケットは含みません。 AGRF-2150 （ハイタイプ） AGRF-S-1000 5,080 円 /set （吊り戸用） 質量 2913g 2,460 円 /set 質量 1703g キット内容 30 200 キット内容 縦部材(30角)2145mm 1本 横部材(30角)170mm 3本 エンドキャップ 1個 横部材(30×60角)1000mm 1本 デルタブラケット 8個 デルタブラケット 2個 座金組込み六角穴付ボルト M6×18 16個 座金組込み六角穴付ボルト M6×18 4個 四角ナット M6 12個 四角ナット M6 2個 ナットホルダー 12個 30 ナットホルダー 2個 取付例：AGS-SR-C5（内観） 後入れナット M6 4個 後入れナット M6 2個 1000 後入れナットホルダー 4個 170 30 後入れナットホルダー 2個 取付例：AMG-2010-C5 ※本キットにアンカーブラケットは含みません。 本キットはお客様ご自身で組み立てが必要です。 本キットはお客様ご自身で組み立てが必要です。 11 12 6 2,150 6 2,150 150 150 200 30 905 30 200 30 905 30 6 2,150 6 1,165

補強キット 固定部補強キット 扉部補強キット AGRF-1165 AGRF-H-1130 （ロータイプ） 30 200 （開き戸用） 2,830 円 /set 2,130 円 /set 質量 1620g 質量 1174g キット内容 キット内容 縦部材(30角)1160mm 1本 横部材(30角)1120mm 1本 横部材(30角)170mm 2本 エンドキャップ 2個 エンドキャップ 1個 プレートブラケット 2個 デルタブラケット 4個 座金組込み六角穴付ボルト M6×15 4個 座金組込み六角穴付ボルト M6×18 8個 1 取付例：AGS-HR-C5（外観） 四角ナット M6 2個 130 四角ナット M6 6個 ナットホルダー 2個 ナットホルダー 6個 後入れナット M6 2個 後入れナット M6 2個 後入れナットホルダー 2個 後入れナットホルダー 2個 30 170 30 取付例：AMG-2010-C5 ※本キットにアンカーブラケットは含みません。 AGRF-2150 （ハイタイプ） AGRF-S-1000 5,080 円 /set （吊り戸用） 質量 2913g 2,460 円 /set 質量 1703g キット内容 30 200 キット内容 縦部材(30角)2145mm 1本 横部材(30角)170mm 3本 エンドキャップ 1個 横部材(30×60角)1000mm 1本 デルタブラケット 8個 デルタブラケット 2個 座金組込み六角穴付ボルト M6×18 16個 座金組込み六角穴付ボルト M6×18 4個 四角ナット M6 12個 四角ナット M6 2個 ナットホルダー 12個 30 ナットホルダー 2個 取付例：AGS-SR-C5（内観） 後入れナット M6 4個 後入れナット M6 2個 1000 後入れナットホルダー 4個 170 30 後入れナットホルダー 2個 取付例：AMG-2010-C5 ※本キットにアンカーブラケットは含みません。 本キットはお客様ご自身で組み立てが必要です。 本キットはお客様ご自身で組み立てが必要です。 11 12 6 2,150 6 2,150 150 150 200 30 905 30 200 30 905 30 6 2,150 6 1,165

【扉タイプ取り付け例】 扉トロリー 扉ガイド レールフレーム・扉トロリー 扉ガイド TEL : 076-463-5578 FAX : 076-463-6678 Mail : ag@alfaframe.jp ※価格は、送料、消費税別の金額となっております。 ※当社アルファフレームM６シリーズと接続する場合は別途、接続部品が必要となります。 ※アンカーブラケットを固定するアンカーボルトは付属しません。 ※製品改良のため予告なく仕様を変更する場合があります。 https://www.nic-inc.co.jp/ ★ご注意　著作権 © NIC Autotec,Inc. WARNING : All Rights Reserved. Unauthorized duplication is a violation of applicable laws. 本資料を権利者の許諾なく無断複製、改変、頒布、翻訳などに使用することは、著作権上、禁じられています。 産業財産権 NIC Autotec,Inc.　ALFA FRAME SYSTEMの主要な構成部品は特許、実用新案、意匠権など産業財産権により保護されております。 221001.G-R1.N1,000
