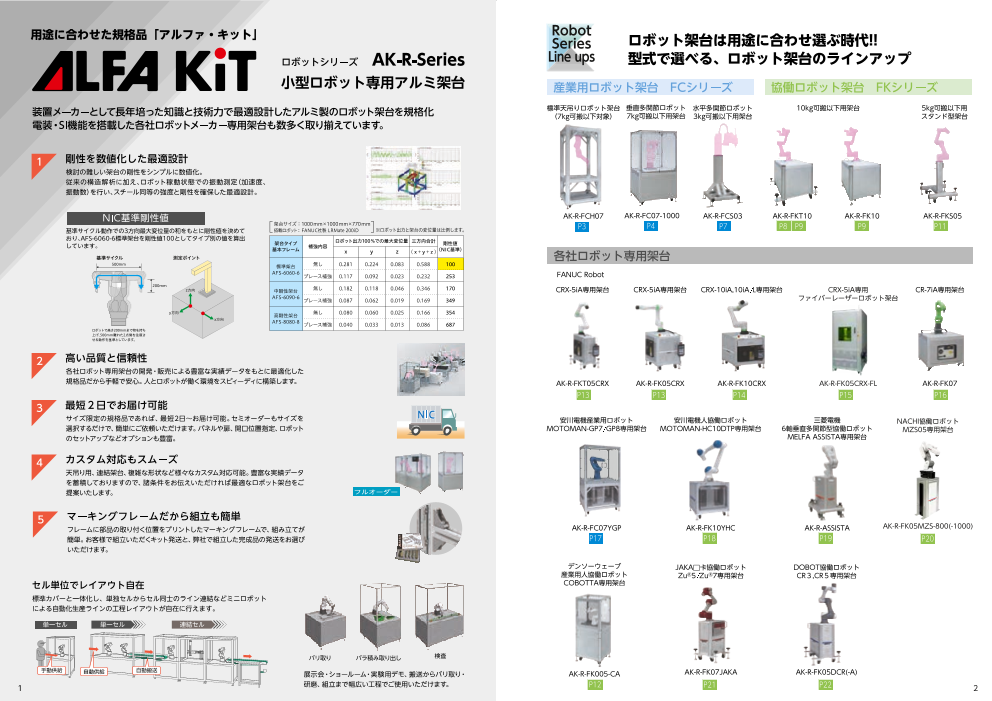

ロボット架台
用途に合わせて選べるロボット架台です。
装置メーカーとして長年培った知識と技術力で最適設計したアルミ製のロボット架台を規格化。
標準品からカスタム品の対応、制御機能を搭載したメーカー専用架台等、豊富なラインナップからお客様にあった架台をご提供致します。
このカタログについて
ドキュメント名 | 小型ロボット専用アルミ架台【ALFA KiT】アルファ・キット |
---|---|
ドキュメント種別 | 製品カタログ |
ファイルサイズ | 4.2Mb |
登録カテゴリ | |
取り扱い企業 | エヌアイシ・オートテック株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容
Page8
kogatarobotkadai_P13-14_20240819-3
納入方法
標準品 サイズ限定 組立完成品
FANUC Robot CRX-5iA専用架台 FANUC Robot CRX-10iA,10iA/L専用架台
各 ロボットの設置・操作が簡単! 各
社 社
ロ
ボ すぐに使える専用架台です。 ロ
ボ
ッ ッ
ト ト
専 専
用 AK-R-FK10CRX・AK-R-FK05CRXの特長 用
架 架
台 ●ロボット起動、停止の操作に加え、 台
9つのプログラムが選択できる便利
な操作パネル
FK10CRXは小物収納に便利な引
出し付
●セットアップ時間短縮
分かりやすい接続端子
しかも、工具レスで接続可能
●ロボット搭載・入電確認をサポート
ロボットの配線~入電確認やカス
タム(メカ・電気)要望もオプショ
ンにて対応
AK-R-FKT05CRX AK-R-FK05CRX AK-R-FK10CRX
仕様 仕様 仕様
型式:AK-R-FKT05CRX 型式:AK-R-FK05CRX 型式:AK-R-FK10CRX CRX専用架台共通オプション ※ロボットの設置は、別途承っております
幅:560mm 奥行:750mm 高さ:800mm 質量:62kg 幅:600mm 奥行:750mm 高さ:800mm 質量:72kg 幅:800mm 奥行:900mm 高さ:800mm 質量:110kg
納期:受注後3週間~ 参考価格:276,000円(組立完成品) 納期:受注後1ヶ月~ 参考価格:666,000円(組立完成品) 納期:受注後1ヶ月~ 参考価格:794,000円(組立完成品) 後入れナットセット 50個pack タイクリップ 100個pack
※ ロボットベース、ペンダントフック標準装備。 ※ ロボットベース、ペンダントフック標準装備。 ※ロボットベース、ペンダントフック標準装備。 NAST-06-P50 ATC-68-P100
※ 本架台の操作パネルを使用する為には、ロボット購入時に「I/O端子台変換モジュール ※本架台の操作パネルを使用する為には、ロボット購入時に「I/O端子台変換モジュール
『A05B-2695-J160』」をオプション選択する必要があります。 『A05B-2695-J160』」をオプション選択する必要があります。
配線固定に便利
タブレットスタンド
AK-R-FKT05CRX 寸法図 AK-R-FK05CRX 寸法図 AK-R-FK10CRX 寸法図 AK-S-TS105
30(開口寸法) 幅500×奥行500×支柱高さ1050 (mm)
800 CRX用オプションタブレットフック/ホルダ
30(開口寸法)
30 680 の磁力でスタンド台にしっかり固定
540 [架台部] 600
60 450 [架台部] [架台部]
300
基本フレーム : AFSR-6060-6 基本フレーム : AFSR-6060-6 基本フレーム : AFSR-6060-6 ※別途、FANUCオプションより以下製品を
AFSF-6060-6 AFSF-6060-6 AFSF-6060-6 ご購入下さい。
30 基本ブラケット : ABLD-60-6-N(-T) 基本ブラケット : ABLD-60-6-N(-T) 基本ブラケット : ABLD-60-6-N(-T) ・フックユニット:A05B-2256-K322
(開口寸法)
パネル : 4面SPCC パネル : 4面SPCC パネル : 3面SPCC ・ホルダユニット:A05B-2256-K321
(前面 ルーバー加工) (前後面 ルーバー加工) (前面 ルーバー加工)
5
500
00
300
150
400
(560) (696)
180 (架台部開口寸法) 630(架台部開口寸法) 480 630 680 780
(架台部開口寸法) (架台部開口寸法) (架台部開口寸法) (架台部開口寸法)
※角度調整可能
※本商品はゴム足が付属しており
自立しますが、転倒防止のため
アンカーボルトで固定しご使用
ください。
13 14
800 750
418
715 19
116.5 (開口寸法)
580
132 589 (架台部開口寸法)
281
800 20 750
715 390 90(開口寸法)
495
132 548 (架台部開口寸法)
281
800 20 900
540 90(開口寸法)
Y
132 548(架台部開口寸法)
1050
STOP RESET START
ERGE SPARE 1 SPARE 2
M NC
R Program No.
ON・OFF Program No.
S T OP
FK Series
375
E
FK Series
Page9
kogatarobotkadai_P15-16_20241007
納入方法 選べる納入方法
標準品 サイズ限定 組立完成品 標準品 サイズ限定 キットor組立完成品
FANUC RobotCR-5専用 FANUC Robot
ファイバーレーザーロボット架台 CR-7iA専用架台
※他社の協働ロボットも設置可能です。
各 架台へのロボット搭載、配線、入電確認は 各
社 標準対応 精密な協働ロボットの振動センサーに 社
ロ ロ
ボ 影響しない安定性。 ボ
ッ ッ
ト ●非常停止ボタン、セレクトスイッチ(自動・手動)、押し釦2個を ト
専 装備した操作パネル 専
用 ●シグナルタワー・安全ドアスイッチ・LED照明・Φ16溶接定盤・ 用
架 架
台 集塵ダクトを標準装備 ●ロボットベースオプション(各社ロボット対応) 台
●ペンダントフック標準装備 ●ロボットとの人的接触を防ぐ全面カバー取付可
(オプションとなります)
仕様 ●高精度な組立完成品での納品推奨
型式:AK-R-FK05CRX-FL
幅:1000mm 奥行:1200mm 高さ:2000mm 質量:220kg AK-R-FK05CRX-FL AK-R-FK07
納期:受注後1.5ヶ月~ 参考価格:1,600,000円(組立完成品) 仕様
※ロボット本体の価格は含まれておりません。 型式:AK-R-FK07
※質量にはロボット、コントローラーは含まれておりません。 幅:1000mm 奥行:990mm 高さ:815mm 質量:118kg
※ロボットコントローラとレーザー発振器の接続及び溶接作業のティーチングは対応範囲外です。
※側面パネル(覗き窓含む)に直接レーザーを照射した場合、貫通する恐れがありますのでご注意ください。 キット納期:受注後1.5週間~ 参考価格:340,000円
組立品納期:受注後2週間~ 参考価格:484,000円
【加工範囲】 ※Z方向の可動範囲は150mm~300mm程度(トーチの種類や艤装方法によって異なります)
トーチ角度0° トーチ角度15° トーチ角度30°
オプション
ロボットベースセット(各社ロボット対応) 後入れナットセット 50個pack タイクリップ 100個pack
NAST-06-P50 ATC-68-P100
※締結ボルト・ナット付
ロボット取付ボルトは
(t=30) 含まれておりません。
配線固定に便利
AK-R-FK07 寸法図
横550mm×縦350mm 横450mm×縦350mm 横400mm×縦350mm AFSR-6060-6 ABLD-60-6-N 4面アルミ複合板t=3(前面コントローラ用切欠有)
※ロボットベースは含まれておりません。(はめ込み式のため取付位置固定)
AK-R-FK05CRX-FL 寸法図 1000
1000
基本フレーム:AFSR-6060-6 B-B 765
:AFSF-6060-6 30 390 30 215 360
基本ブラケット:ABLD-60-6-N(-T) ロボットベース寸法
パネル(架台部):SPCC t=1.6(前後面 ルーバー加工)
パネル(カバー部):3面 アルミ複合板t=3
:正面扉 SPCC t=1.6 30 開口寸法
:窓部 レーザー遮光パネル t=3,塩ビ t=3
ロボットベース
30 寸法
30
60
ベース面
有効寸法
(溝ピッチ:30mm)
A-A
A-A
423
パネル開口寸法
A A
アルミ複合板 t=3 架台部
開口寸法
B B A アルミ複合板 t=3 A
底板有効
寸法
870 880 940
架台部開口寸法 架台部開口寸法 底板有効寸法
15 16
2000
60 398 60 1140 60
575
125 25 81.5 165 359 175.2 30
990 75
810 90
815 450 360
132 548
291
270
FK Series
1200
FK Series
