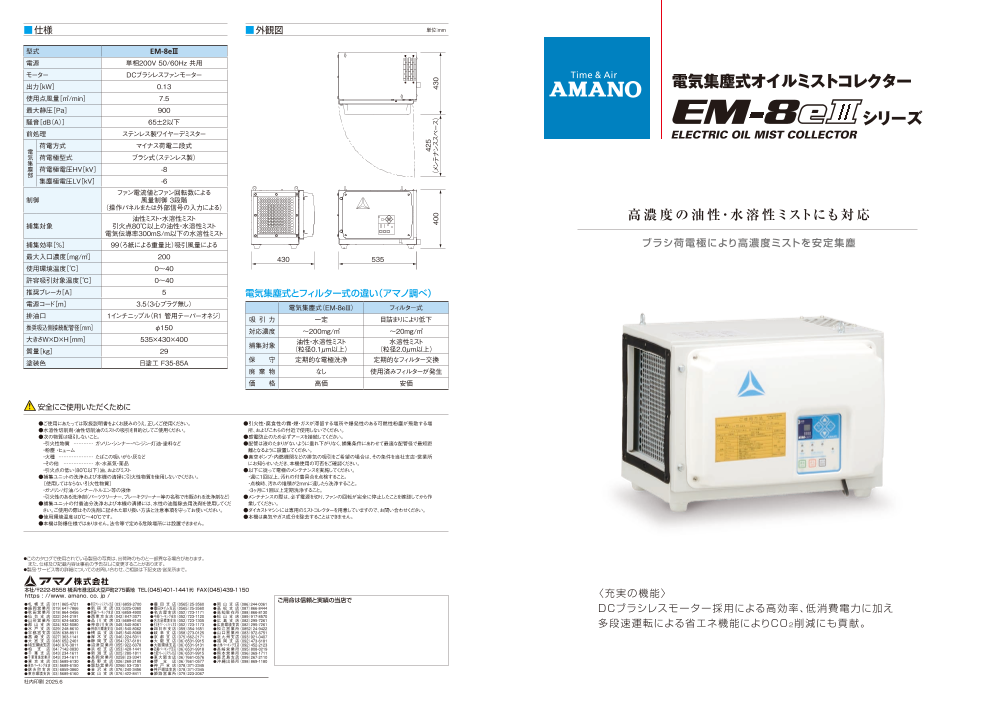

電気集塵式オイルミストコレクター　EM-8eⅢ

■仕様 ■外観図 単位：mm 型式 EM-8eⅢ 電源 単相200V 50/60Hz 共用 モーター　　　 DCブラシレスファンモーター 出力［kW］ 0.13 電気集塵式オイルミストコレクター 使用点風量［㎥/min］ 7.5 最大静圧［Pa］ 900 騒音［dB（A）］ 65±2以下 シリーズ 前処理 ステンレス製ワイヤーデミスター ELECTRIC OIL MIST COLLECTOR 荷電方式 マイナス荷電二段式 電 気 荷電極型式 ブラシ式（ステンレス製） 集 塵 荷電極電圧HV［kV］ -8 部 集塵極電圧LV［kV］ -6 ファン電流値とファン回転数による 制御 風量制御 3段階 （操作パネルまたは外部信号の入力による） 油性ミスト・水溶性ミスト 高濃度の油性・水溶性ミストにも対応 捕集対象 引火点80℃以上の油性・水溶性ミスト 電気伝導率300mS/m以下の水溶性ミスト 捕集効率［%］ 99（ろ紙による重量比）吸引風量による ブラシ荷電極により高濃度ミストを安定集塵 最大入口濃度［mg/㎥］ 200 430 535 使用環境温度［℃］ 0～40 許容吸引対象温度［℃］ 0～40 推奨ブレーカ［A］ 5 電気集塵式とフィルター式の違い（アマノ調べ） 電源コード［m］ 3.5（3心プラグ無し） 電気集塵式（EM-8eⅢ） フィルター式 排油口 1インチニップル（R1 管用テーパーオネジ） 吸 引 力 一定 目詰まりにより低下 推奨吸込側接続配管径［mm］ φ150 対応濃度 ～200mg/㎥ ～20mg/㎥ 大きさW×D×H［mm］ 535×430×400 捕集対象 油性・水溶性ミスト 水溶性ミスト 質量［kg］ 29 （粒径0.1μm以上） （粒径2.0μm以上） 塗装色 日塗工 F35-85A 保　　守 定期的な電極洗浄 定期的なフィルター交換 廃 棄 物 なし 使用済みフィルターが発生 価　　格 高価 安価 安全にご使用いただくために ●ご使用にあたっては取扱説明書をよくお読みのうえ、正しくご使用ください。 ●引火性・腐食性の霧・煙・ガスが滞留する場所や爆発性のある可燃性粉塵が飛散する場 ●水溶性切削剤・油性切削油のミストの吸引を目的としてご使用ください。 所、およびこれらの付近で使用しないでください。 ●次の物質は吸引しないこと。 ●感電防止のため必ずアースを接続してください。 ・引火性物質 ………… ガソリン・シンナー・ベンジン・灯油・塗料など ●配管は液のたまりがないように垂れ下がりなく、捕集条件にあわせて最適な配管径で最短距 ・粉塵 ・ヒューム 離となるように設置してください。 ・火種 ………………… たばこの吸いがら・灰など ●真空ポンプ・内燃機関などの排気の吸引をご希望の場合は、その条件を当社支店・営業所 ・その他 ……………… 水・水蒸気・薬品 にお知らせいただき、本機使用の可否をご確認ください。 ・引火点の低い（80℃以下）油、およびミスト ●以下に従って電極のメンテナンスを実施してください。 ●捕集ユニットの洗浄および本機の清掃に引火性物質を使用しないでください。 　・週に1回以上、汚れの付着具合を点検すること。 　〔使用してはならない引火性物質〕 　・点検時、汚れの堆積が2mmに達したら洗浄すること。 ・ガソリン/灯油/シンナー/トルエン等の液体 　・3ヶ月に1回以上定期洗浄すること。 ・引火性のある洗浄剤（パーツクリーナー、ブレーキクリーナー等の名称で市販される洗浄剤など） ●メンテナンスの際は、必ず電源を切り、ファンの回転が完全に停止したことを確認してから作 ●捕集ユニットの付着油分洗浄および本機の清掃には、水性の油脂除去用洗剤を使用してくだ 業してください。 さい。ご使用の際はその洗剤に記された取り扱い方法と注意事項を守ってお使いください。 ●ダイカストマシンには専用のミストコレクターを用意していますので、お問い合わせください。 ●使用環境温度は0℃～40℃です。 ●本機は臭気やガス成分を除去することはできません。 ●本機は防爆仕様ではありません。法令等で定める危険場所には設置できません。 ●このカタログで使用されている製品の写真は、出荷時のものと一部異なる場合があります。 　また、仕様及び記載内容は事前の予告なしに変更することがあります。 ●製品・サービス等の詳細についてのお問い合わせ、ご相談は下記支店・営業所まで。 本社/〒222-8558 横浜市港北区大豆戸町275番地 TEL（045）401-1441㈹ FAX（045）439-1150 https : //www. amano. co. jp / 〈充実の機能〉 ご用命は信頼と実績の当店で DCブラシレスモーター採用による高効率、低消費電力に加え 多段速運転による省エネ機能によりCO2削減にも貢献。 社内印刷 2025.6 425 400 （メンテナンススペース） 430

3 3 3 濃度200mg/㎥の 油性・水溶性ミストにも対応可能 アマノ独自のブラシタイプ荷電極により高濃度ミストを安定集塵します。 防汚 荷電極 により高濃度ミストを安定集塵 マイナス 清 荷電 浄 空 定電圧 オ 気 を 含イ 制御 むル 空ミ 気スト 電極 デミスター（ブラシ式荷電極+集塵極） ■周辺器機 ● オプション ・ その他 ● 消耗品 品名 外観 部品番号 品名 外観 サイズ （単位mm） 部品番号 耐油ダクト ホース（※） φ150 CWN0150** 一次フィルター NFQ8100 （油分で硬化しにくいタイプ） カフス φ150 CWF7150 電極 （ブラシ式荷電極+集塵極） NFR8103 ダクトホース（※） φ150 CWF0150** 電極用洗浄トレー NFQ8350 電気集塵のメリット ホースバンド φ150 CWF9150 200高濃度対応 当社従来機比 mg/㎥ 2倍（※1） 10 一般的な方式の ミストコレクター（※2） 倍 吸込口 φ150 NFQ8110 と比べた高濃度対応力 ■ミストコレクター適応領域 吸込口取付用 ボルトセット M6×20L NFQ8190 油性ミスト 水溶性ミスト 荷電極写真 当社はフィルター方式やフィルターレス方式のミスト （8個入り） 主に加工時の熱により 主に加工時の物理的 高さ200 NFQ9905 切削剤が気化したもの。 せん断により切削剤が コレクターの対応ミスト濃度を20mg/㎥としており、 （粒子径が小さい） 飛散したもの。 高さ300 NFQ9906 （ 粒子径が大きい） 本機は10倍の高濃度に対応しています。 高さ400 NFQ9907 架台 高 200mg/m3高さ500 NFQ9908 い 100 高さ600 NFQ9909 電気集塵式 高さ700 NFQ9910 100mg/m3 EMシリーズ 倍 高さ800 NFQ9911 ミ 放電ポイント ス ト 20mg/m3 架台用キャスター （ストッパー付き） NFQ8310 濃 度 ブラシタイプ荷電極を採用。 ※架台用 （4個入り） アフター フィルター仕様 標準仕様 針式 NEW ブラシ式 （旧：当社従来機EM-8eⅡ） （一部画像処理しています） 従来の針式とくらべ単位面積あたりの放電ポイントを MR/MZ MR/MZ 低 大幅に増やすことで高濃度ミストを安定集塵します。 アマノデグリーザーⅡ VF4343 い （水性油脂除去用洗剤） （10L入り） 0.1μm 0.5μm 2.0μm 5.0μm 10.0μm ※ダクトホース部番下二桁は長さを示します。（1m単位）　例:CWF020002 → 太さφ200mm長さ2mの意味です。 ※1:旧当社従来機EM-8eⅡは対応ミスト濃度100mg/㎥ ※キャスターは移動時以外は使用しないでください。運転時は架台を固定し、転倒防止対策を実施してください。 ※2:当社の一般的な方式（電気集塵方式以外）のミストコレクターは対応ミスト濃度20mg/㎥ ※ドレンホースはお客様にてご用意ください。 小さい ミスト粒径 大きい https://www.amano.co.jp/kankyo/ https://www.amano.co.jp/kankyo/
