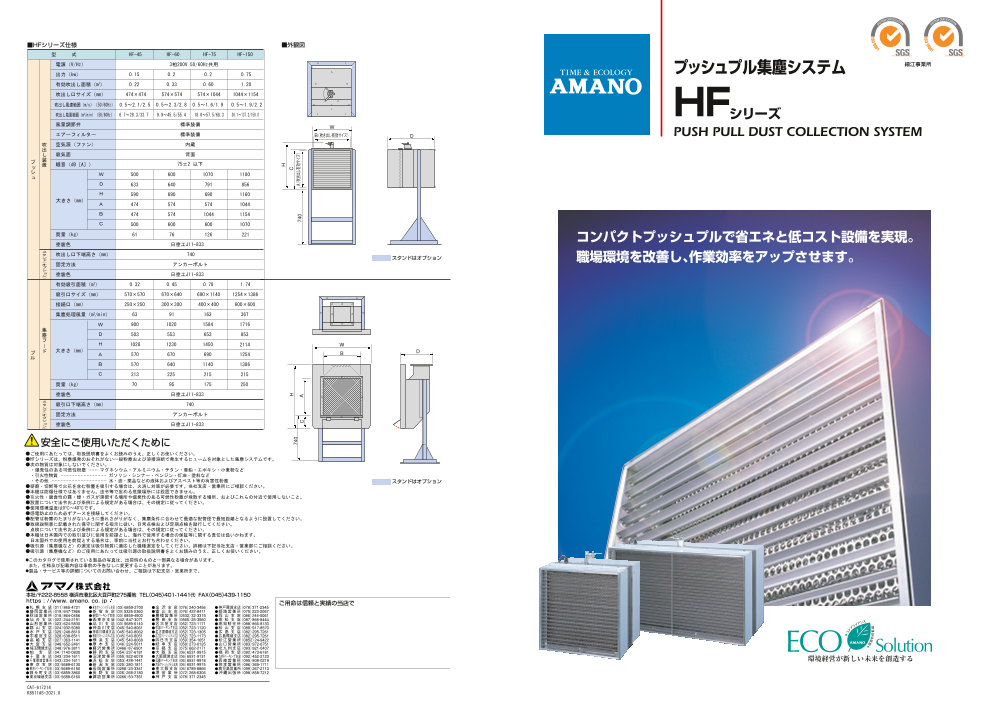

プッシュプル集塵システム　HF

H H C 740 740 A（吹き出し有効サイズ） C A ■HFシリーズ仕様 ■外観図 型　　　式 HF-45 HF-60 HF-75 HF-150 電源（V/Hz） 3相200V 50/60Hz共用 プッシュプル集塵システム 細江事業所 出力（kw） 0.15 0.2 0.2 0.75 有効吹出し面積（m2） 0.22 0.33 0.60 1.20 吹出し口サイズ（mm） 474×474 574×574 574×1044 1044×1154 吹出し風速範囲（m/s）（50/60Hz） 0.5～2.1/2.5 0.5～2.3/2.8 0.5～1.6/1.9 0.5～1.9/2.2 吹出し風量範囲（m3/min）（50/60Hz） 6.7～28.3/33.7 9.9～45.5/55.4 18.0～57.5/68.3 36.1～137.3/159.0 HFシリーズ 風量調節弁 標準装備 W エアーフィルター 標準装備 B（吹き出し有効サイズ） D PUSH PULL DUST COLLECTION SYSTEM 吹 空気源（ファン） 内蔵 出 し 吸気面 背面 プ 装 騒音（dB［A］） ッ 置 75±2 以下 シ Ｗ 500 600 1070 1180 ュ Ｄ 633 640 791 856 Ｈ 590 690 690 1160 大きさ（mm） Ａ 474 574 574 1044 Ｂ 474 574 1044 1154 Ｃ 500 600 600 1070 質量（kg） 61 76 126 221 コンパクトプッシュプルで省エネと低コスト設備を実現。 塗装色 日塗工J11-833 ス タ 吹出し口下端高さ（mm） 740 ン ド スタンドはオプション （ 職場環境を改善し、作業効率をアップさせます。 オ 固定方法 アンカーボルト プ シ ョ ン 塗装色 日塗工J11-833 ） 有効吸引面積（m2） 0.32 0.45 0.78 1.74 吸引口サイズ（mm） 570×570 670×640 　　690×1140 1254×1386 接続口（mm） 250×250 300×300 400×400 600×600 集塵処理風量（m3/min） 63 91 163 367 Ｗ 900 1020 1584 1716 集 塵 Ｄ 503 553 653 853 フ ｜ Ｈ 1028 1230 1450 2114 W プ ド 大きさ（mm） B D Ａ 570 670 690 1254 ル Ｂ 570 640 1140 1386 Ｃ 213 225 215 215 質量（kg） 70 95 175 250 塗装色 日塗工J11-833 ス タ 吸引口下端高さ（mm） 740 ン （ド オ 固定方法 アンカーボルト プ シ ョ ン 塗装色 日塗工J11-833 ） 安全にご使用いただくために ●ご使用にあたっては、取扱説明書をよくお読みのうえ、正しくお使いください。 ●HFシリーズは、粉塵爆発のおそれがない一般粉塵および溶接溶断で発生するヒュームを対象とした集塵システムです。 ●次の物質は対象にしないでください。 　・爆発性のある可燃性粉塵 …… マグネシウム・アルミニウム・チタン・亜鉛・エポキシ・小麦粉など 　・引火性物質 ………………………… ガソリン・シンナー・ベンジン・灯油・塗料など 　・その他 ……………………………… 水・油・薬品などの液体およびアスベスト等の有害性粉塵 スタンドはオプション ●研磨・切断等で火花を含む粉塵を吸引する場合は、火消し対策が必要です。当社支店・営業所にご相談ください。 ●本機は防爆仕様ではありません。法令等で定める危険場所には設置できません。 ●引火性・腐食性の霧・煙・ガスが滞留する場所や爆発性のある可燃性粉塵が飛散する場所、およびこれらの付近で使用しないこと。 ●設置について法令および条例による規定がある場合は、その規定に従ってください。 ●使用環境温度は0℃～40℃です。 ●感電防止のため必ずアースを接続してください。 ●配管は粉塵のたまりがないように垂れさがりがなく、集塵条件に合わせて最適な配管径で最短距離となるように設置してください。 ●取扱説明書に記載された保守に関する指示に従い、日常点検および定期点検を励行してください。 　点検について法令および条例による規定がある場合は、その規定に従ってください。 ●本機は日本国内での取引並びに使用を前提とし、海外で使用する場合の保証等に関する責任は負いかねます。 　日本国外での使用を前提とする場合は、事前に当社とお打ち合わせください。 ●吸引源（集塵機など）の選定は吸引物質に適応した機種選定をしてください。詳細は下記当社支店・営業部にご相談ください。 ●吸引源（集塵機など）のご使用にあたっては吸引源の取扱説明書をよくお読みのうえ、正しくお使いください。 ●このカタログで使用されている製品の写真は、出荷時のものと一部異なる場合があります。 　また、仕様及び記載内容は事前の予告なしに変更することがあります。 ●製品・サービス等の詳細についてのお問い合わせ、ご相談は下記支店・営業所まで。 ご用命は信頼と実績の当店で CAT-617214 K8511A5-2021.8

省エネと捕集効率向上を実現した 従来のプッシュプル集塵システムの原理はそのままに、 ファン内蔵型の吹出し装置採用によりコンパクト&ダクト レスを実現。レイアウトの自由度に優れ、従来型では設置 プッシュプル集塵システムが誕生しました。 不可能な作業空間/工場にも設置できます。 職場環境向上と省エネシステムの提案 集塵フード（プル） アマノＨＦシリーズは、作業加工場所が固定できない溶接作業、研磨作業時 等で　発生するヒュームや粉塵の集塵・脱臭などを対象に開発された省エネ型 ■システム概要 プッシュプル集塵システムです。 従来の集塵装置は囲い型フードなど大規模設備を必要とし、イニシャルコスト や設置スペース等に大きな問題がありました。当システムは吹出し装置で気流 をハイレベルに制御することにより、省風量による集塵を可能にしました。 吹出し装置（プッシュ） プッシュ＋プル作動 プルのみ作動 吸引源（集塵機など） 集塵機、ヒュームコレクター、脱臭機など最 適な機種をエンジニアリングいたします。 ■集塵システム計画フロー 制御風速（捕捉速度）の設定 ●作業内容、発塵源状態から定めます。 集塵エリア（サイズ）の決定 ■従来機との比較 当社納入事例による ＨＦ集塵システム 従来型プッシュプル 側方集塵 プッシュプルフード間距離の設定 吹出し装置 集塵フード ダクト 集塵フード プッシュフード プッシュフードなし 吹出し装置 《集塵フード》 2100 AIR 均一なエアーの流れをつくり出します。 省スペース化を目指し開発されました。 加工物サイズを考慮 集塵フード 整流された気流で確実にオープンエリアから除塵できます。 均一した開口面風速で吸引します。 ファン内蔵のため壁掛け設置が可能です。 既設の工場への設置も容易です。 AIR AIR 作業テーブル 作業テーブル 吹出し装置サイズの決定 作業テーブル 集塵機の機種選定 2100 2100 1300 集塵風量を集塵比率 により決める（1.3～2.0倍） 吹出し風速の決定 ●プッシュ風量 114m3/min ●プッシュ風量 96m3/min ●プッシュ風量 0m3/min ●集塵風量 150m3/min ●集塵風量 331m3/min ●集塵風量 451m3/min ●吹出し風速の減衰を考慮して制御風速を ■ファン:15kW ■ファン:37kW ■ファン:45kW 吹出し装置 　確保可能な吹出し風速を設定します。 ■吹出し風速＝（1～1.3）×制御風速 ・ダクトレスの吹出し装置により、省設置スペース。 ・ダクト工事が必要。 ・プッシュフードがないために大風量集塵機、 風量比率 ・ダクト不要のため、施工費低減。移動も可能。 大型集塵フードが必要となる。 集塵エリア ・エネルギー効率が低い。 風量比率の決定 設置スペース・・・小 設置スペース・・・大 設置スペース・・・大（大型集塵機が必要となる） 吹出し風速 集塵風量・・・・・小 集塵風量・・・・・中 集塵風量・・・・・大 集塵フード ●外乱気流（集塵を妨げる風速）、形状比率（吹出し 　装置、排気装置など）より風量比率を決定します。 加工物 ■Q3（集塵風量）＝（1.3～2.0）×Q1（吹出し風量） 集塵機に対する省エネ要求 制御風速 ISO14001の要求をはじめとして、生産設備に対する省エネ要求は時代の要請となっていま す。集塵機に関しても、より少ないエネルギーで効率よく運転することが求められてい 集塵機の機種選定 第８次粉じん障害防止総合対策推進要綱 ます。『イニシャルコストを小さく、エネルギーも小さく。』ＨＦ集塵システムはこの プッシュプルフード間距離 ようなお客様のご要望にお応えする「省エネ」集塵システムです。 塵肺の新規有所見者の発生は、現在200人/年を見て ■1kWH=16円 ■16時間/1日 ■25日/1ヶ月 当社納入事例による います。上記の要綱において発生数が多いアーク溶 使用状況により値は変動いたします。 HFシステムは用途に応じて最適な吸引源を組み合わせることができます。 接作業に対し、『プッシュプル型換気装置』の導入 ■販売価格にみるイニシャルコスト ■月電力料金にみるランニングコスト 千円 千円 16,000 40.0 が推奨されています。 溶接ヒューム集塵用 乾燥粉体集塵用 乾燥粉体集塵用 火花対策用 14,000 35.0 火災対策機能付 汎用電子集塵機 汎用電子集塵機 遠心式 第8次粉じん障害防止対策推進要綱(平成25年度～29年度) 12,000 30.0 FCNSeries PiESeries PiFSeries プレダストボックス ・毎年200人の塵肺新規有所見者の発生 10,000 25.0 集塵機火災に対する安 多彩な機能で高効率 多彩な機能で高効率集 DBSeries ・プッシュプル換気装置等の普及を通じた作業環境改善の推進 8,000 20.0 全性を強化。 集塵を実現するイン 塵を実現。 集塵機内部への火花の侵入 アーク溶接作業について、局所排気装置または、プッシュプル型換気装置の 6,000 15.0 レーザー/プラズマ加工 テリジェントダスト 省エネ＆省スペース化 を低減。 設置をはじめとする粉塵の発散防止対策を推進し作業環境の向上をおこなう。 4,000 10.0 機から一般溶接・切断 コレクターです。 したインテリジェント 集塵機火災防止に貢献する ダストコレクターです。 2,000 5.0 まで対応可能なヒュー 遠心式プレダストボックス ムコレクターです。 0 0.0 です。 HFシステム 従来型 プッシュプル 側方集塵 HFシステム 従来型 プッシュプル 側方集塵
