曲線型アルミケース ALRシリーズ - タカチ電機工業

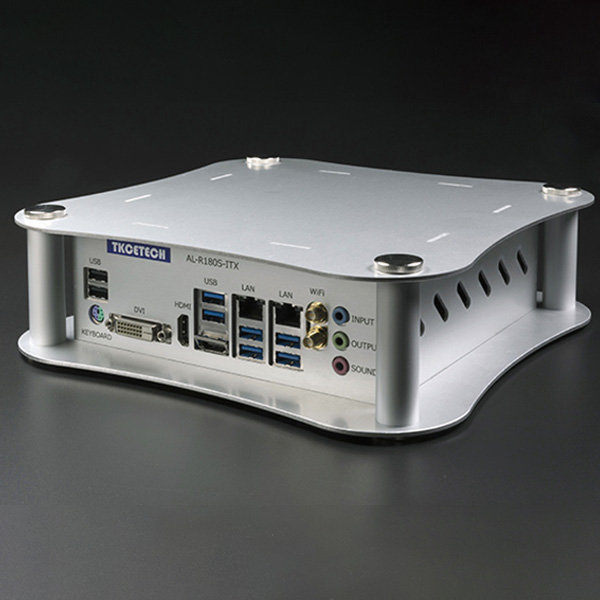

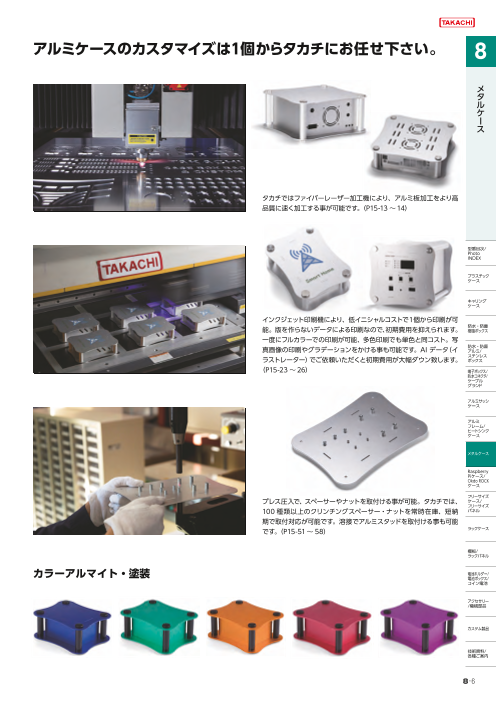

個性的デザインかつ使い易さ重視のアルミケース！ アルミケースのカスタマイズは1個からタカチにお任せ下さい。 湾曲したデザインでありながら、パネル6面が平板で加工や組込みがし易い斬新な構造 タカチではファイバーレーザー加工機により、アルミ板加工をより高 品質に速く加工する事が可能です。CADデータ（ DXF ・ DWG ）で ご依頼頂くと、５％割引となります。 組込みコンピューター Raspberry Pi ケース インクジェット印刷機により、低イニシャルコストで１個から印刷が可 能。版を作らないデータによる印刷なので、初期費用を抑えられます。 一度にフルカラーでの印刷が可能、 多色印刷でも単色と同コスト。写 真画像の印刷やグラデーションをかける事も可能です。AI データ（イ ラストレーター）でご依頼頂くと初期費用が大幅ダウン。 オーディオアンプ 電源ボックス プレス圧入で、スペーサーやナットを取付ける事が可能。タカチでは、 100 種類以上のクリンチングスペーサー・ナットを常時在庫、短納 期で取付対応が可能です。溶接でアルミスタッドを取付ける事も可能 です。 カラーアルマイト・塗装 15 16 001032_タカチ2020VOL2_アクリルアルミケース.indd 3-4 2020/11/02 23:02

個性的デザインかつ使い易さ重視のアルミケース！ アルミケースのカスタマイズは1個からタカチにお任せ下さい。 湾曲したデザインでありながら、パネル6面が平板で加工や組込みがし易い斬新な構造 タカチではファイバーレーザー加工機により、アルミ板加工をより高 品質に速く加工する事が可能です。CADデータ（ DXF ・ DWG ）で ご依頼頂くと、５％割引となります。 組込みコンピューター Raspberry Pi ケース インクジェット印刷機により、低イニシャルコストで１個から印刷が可 能。版を作らないデータによる印刷なので、初期費用を抑えられます。 一度にフルカラーでの印刷が可能、 多色印刷でも単色と同コスト。写 真画像の印刷やグラデーションをかける事も可能です。AI データ（イ ラストレーター）でご依頼頂くと初期費用が大幅ダウン。 オーディオアンプ 電源ボックス プレス圧入で、スペーサーやナットを取付ける事が可能。タカチでは、 100 種類以上のクリンチングスペーサー・ナットを常時在庫、短納 期で取付対応が可能です。溶接でアルミスタッドを取付ける事も可能 です。 カラーアルマイト・塗装 15 16 001032_タカチ2020VOL2_アクリルアルミケース.indd 3-4 2020/11/02 23:02

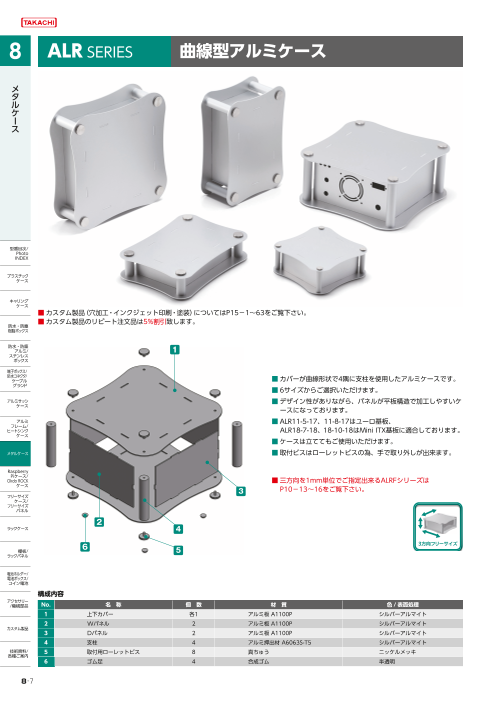

ALR SERIES 曲線型アルミケース ■ カスタム製品（穴加工・インクジェット印刷・塗装）についてはホームページをご覧下さい。 ■ CADデータ（DXF/DWG）でご依頼いただくと5%割引、リピート注文品は更に5%割引致します。 1 ■ カバーが曲線形状で4隅に支柱を使用したアルミケースです。 ■ 6サイズからご選択いただけます。 ■ デザイン性がありながら、パネルが平板構造で加工しやすいケ ースになっております。 ■ ALR11-5-17、11-8-17はユーロ基板、 ALR18-7-18、18-10-18はMini ITX基板に適合しております。 ■ ケースは立ててもご使用いただけます。 ■ 取付ビスはローレットビスの為、手で取り外しが出来ます。 ■ お客様のご指定サイズで製作できるフリーサイズケース 3 ALRFシリーズはP19～P22をご覧下さい。 2 4 6 5 構成内容 No. 名　称 個　数 材　質 色 / 表面処理 1 上下カバー　　　　　 各1 アルミ板 A1100P シルバーアルマイト 2 Wパネル　　　　　　 2 アルミ板 A1100P シルバーアルマイト 3 Dパネル　　　　　　 2 アルミ板 A1100P シルバーアルマイト 4 支柱　　　　　　　　 4 アルミ押出材 A6063S-T5 シルバーアルマイト 5 取付用ローレットビス 8 真ちゅう ニッケルメッキ　　 6 ゴム足　　　　　　　 4 ポリウレタン 透明　　　　　　　 17 NewProduct2020Vol2.indd 17 20/11/04 8:54

外観寸法図 ■ 下記図面は代表共通図です。各製品の詳細図はホームページよりCAD・PDF図をダウンロードしてご確認下さい。 H 4-R W B-B B 有効寸法 b A A B w ローレットビス寸法図 A-A M3用 M4用 3.5 8 2.5 8 φ20 φ12 t φ11.2 付属ゴム足 寸法 有効寸法 a ※貼付ゴム足なので任意の位置に取付けできます。 型番・寸法・標準価格 外形寸法 四角部寸法 有効寸法 型　番 R 板厚 t 付属ローレットビス 自重（g） 標準価格 W H D w d a b c ALR10- 5-10 140 50 140 104 104 101 47 101 25 1.5 M3用 274 3,710 ALR11- 5-17 163 45 223 105 165 101 41 161 25 2 M4用 653 6,080 ALR11- 8-17 163 75 223 105 165 101 71 161 25 2 M4用 816.5 6,300 ALR18- 7-18 237 65 237 175 175 171 61 171 40 2 M4用 1,004 7,360 ALR18-10-18 237 100 237 175 175 171 96 171 40 2 M4用 1,225 7,680 ALR30- 7-20 362 70 264 300 200 296 66 196 40 2 M4用 1,536 10,570 ■ 同構造のスケルトンタイプ、フリーサイズもございます。 スケルトンケース スケルトンフリーサイズケース 曲線型アルミフリーサイズケース SKLシリーズ　P3～4 SKLFシリーズ　P7～10 ALRFシリーズ　P19～22 18 NewProduct2020Vol2.indd 18 20/11/04 8:54 D t d 5.1 有効寸法 c

ALRF SERIES 曲線型アルミフリーサイズケース ■ カスタム製品（穴加工・インクジェット印刷・塗装）についてはホームページをご覧下さい。 ■ CADデータ（DXF/DWG）でご依頼いただくと5%割引、リピート注文品は更に5%割引致します。 1 ■ 幅（W）と奥行き（D）は50～500mmまで、高さ（H）は30～500mmまで 三方向1mm単位で指定できるフリーサイズケースです。 ■ ゴム足は無、有（5個）からお選びいただけます。 また、サイズはS（φ11.2）、（L φ15.7）から選択可能です。 ■ 取付ビスはローレットビスの為、手で取り外しが出来ます。 ■注意事項 ・ 幅、奥行き寸法の大きいサイズはカバー中央部を持ち上げるとカバーが 浮いてしまう可能性がございますので使用する際はご注意下さい。 3 2 4 6 5 構成内容 No. 名　称 個　数 材　質 色 /表面処理 1 上下カバー 各1 アルミ板 A1100P シルバーアルマイト 2 Wパネル 2 アルミ板 A1100P シルバーアルマイト 3 Dパネル 2 アルミ板 A1100P シルバーアルマイト 4 支柱 4 アルミ押出材 A6063S-T5 シルバーアルマイト 5 取付用ローレットビス 8 真ちゅう ニッケルメッキ　　 6 ゴム足 0又は5 ポリウレタン 透明　　　　　　　 19 NewProduct2020Vol2.indd 19 20/11/04 8:54

1 サイズ選定 三方向1ｍｍ単位のフリーサイズでご指定いただけます。※ 指定寸法はケース外形寸法ではなく、四角部の外形寸法、 H寸法は板厚込みの寸法になりますのでご注意下さい。 W 50～500mm H 30～500mm ■ 板厚、ローレットビス、支柱はW・Dサイズにより下記仕様となります。 　（P21の標準価格表をご参照下さい。） 【S10】タイプ 【S18】タイプ W150・D150 以下 φ10 W5φ0180・D500 以下φ10 φ18 板厚：t1.5 板厚：t2.0 ローレットビス：M3 ローレットビス：M4 支柱：外形φ 10 支柱：外形φ 18 2 ゴム足選定 記号 A H 入り数 / 袋 標準価格 / 袋N（無し） ─ ─ ─ ─ S 11.2 5.1 5 250 L 15.7 7.9 5 500 A ■ 貼付ゴム足なので任意の位置に取付けできます。 ■ ゴム足付はP21 標準価格表に上記価格がプラスとなります。 型番記入方法 ご注文の際は □ 内に 1～2 の選択項目に合った寸法や記号を記入して下さい。 ケース型番　　ALRF - - W H D タイプ ゴム足 例：W100 - H50 - D120 ゴム足N（無し）の場合 ALRF 100 - 50 - 120 S10 N 納　　期 実働6日目発送(穴加工無し、穴加工付き共に) 受注日および土・日・祭日は実働日に含まれません。納期は基準納期です。数量、追加工内容によっては変わる場合はございます。 価　　格 標準価格表 P21 をご覧下さい。 20 NewProduct2020Vol2.indd 20 20/11/04 8:54 D 50～500mm H

標準価格表 価格例 W H D ALRF　150 − 100 − 200 S18N 注意：1台あたりの価格です。 1台～3台までは同単価です。 12,920 9,560 4台以上の場合、お見積はお引合確認後、早急にご回答致します。 8,000 7,710 1台…3台 10台 50台 100台 4台以上は数量が増えるごとに単価が下がります。 お引合、お見積については営業部までお問い合わせ下さい（。E-mail：info@takachi-el.co.jp） 【S10】タイプ：t1.5、ビス：M3、支柱：φ10 【S18】タイプ：t2.0、ビス：M4、支柱：φ18 W DH 50～100 101～150 151～200 201～250 251～300 301～350 351～400 401～450 451～500 30～100 8,300 8,770 12,200 12,700 13,200 13,890 14,400 15,100 15,620 101～200 9,190 9,770 14,020 14,750 15,420 16,240 16,910 17,900 18,600 50～100 201～300 9,990 10,750 15,850 16,700 17,550 18,640 19,490 20,570 21,430 301～400 11,300 12,170 18,090 19,220 20,250 21,410 22,430 24,460 25,500 401～500 12,110 13,200 19,980 21,170 22,370 24,500 25,710 27,100 28,320 30～100 8,770 9,220 12,920 13,510 14,230 14,870 15,460 16,280 17,130 101～200 9,760 10,290 14,870 15,680 16,580 17,350 18,110 19,210 20,240 101～150 201～300 10,750 11,460 16,920 17,850 18,930 19,980 20,920 22,080 23,940 301～400 12,170 12,970 19,290 20,510 21,770 22,880 24,650 26,110 27,470 401～500 13,200 14,250 21,450 22,750 24,830 26,240 27,540 29,050 30,590 30～100 12,190 12,920 13,610 14,410 15,090 15,820 16,480 17,650 18,340 101～200 14,020 14,870 15,720 16,760 17,610 18,470 19,320 20,760 21,620 151～200 201～300 15,840 16,920 17,950 19,100 20,130 21,280 22,300 24,460 25,500 301～400 18,090 19,290 20,480 21,940 23,140 24,990 26,200 28,010 29,220 401～500 19,970 21,450 22,830 24,990 26,370 27,880 29,260 31,120 32,500 30～100 12,700 13,500 14,410 15,160 15,940 16,760 17,750 18,770 19,550 101～200 14,750 15,680 16,760 17,740 18,690 19,620 20,800 22,110 23,720 201～250 201～300 16,700 17,850 19,100 20,230 21,330 22,550 24,570 25,920 27,060 301～400 19,220 20,510 21,940 23,330 25,280 26,570 28,100 29,770 31,070 401～500 21,170 22,750 24,990 26,470 27,920 29,510 31,220 32,950 35,160 30～100 13,200 14,230 15,090 15,940 16,800 17,940 18,800 19,910 20,770 101～200 15,420 16,580 17,610 18,690 19,720 20,980 22,010 24,070 25,110 251～300 201～300 17,550 18,930 20,130 21,330 22,540 24,740 25,950 27,410 28,640 301～400 20,250 21,770 23,140 25,280 26,660 28,280 29,640 31,440 32,820 401～500 22,370 24,830 26,370 27,940 29,490 31,400 32,960 35,520 37,080 30～100 13,890 14,870 15,820 16,760 17,940 18,930 19,860 21,090 23,000 101～200 16,240 17,350 18,470 19,620 20,980 22,090 23,860 25,370 26,810 301～350 201～300 18,640 19,980 21,280 22,550 24,740 26,140 27,440 29,000 30,610 301～400 21,410 22,880 24,990 26,570 28,280 29,740 31,210 33,090 35,610 401～500 24,500 26,240 27,880 29,520 31,400 33,170 35,570 37,470 39,440 30～100 14,400 15,460 16,480 17,750 18,800 19,860 20,890 23,180 24,230 101～200 16,910 18,110 19,320 20,800 22,010 23,860 25,060 26,990 28,200 351～400 201～300 19,490 20,920 22,300 24,570 25,950 27,440 28,820 30,790 32,180 301～400 22,430 24,650 26,200 28,100 29,640 31,210 32,760 35,790 37,350 401～500 25,690 27,540 29,260 31,220 32,950 35,550 37,280 39,610 41,350 30～100 15,100 16,280 17,650 18,770 19,910 21,090 23,180 24,310 25,440 101～200 17,900 19,210 20,760 22,110 24,070 25,370 26,990 28,400 29,700 401～450 201～300 20,570 22,080 24,460 25,950 27,410 29,000 30,790 32,270 34,490 301～400 24,460 26,110 28,010 29,770 31,440 33,090 35,790 37,570 39,220 401～500 27,100 29,050 31,120 32,950 35,520 37,470 39,620 41,440 43,270 30～100 15,620 17,130 18,350 19,550 20,770 23,000 24,230 25,440 26,660 101～200 18,600 20,240 21,620 23,720 25,110 26,810 28,200 29,700 31,090 451～500 201～300 21,430 23,940 25,500 27,060 28,640 30,610 32,190 34,490 36,060 301～400 25,500 27,470 29,220 31,070 32,820 35,610 37,350 39,220 40,960 401～500 28,320 30,590 32,500 35,160 37,080 39,440 41,360 43,270 45,180 ■ 貼付ゴム足は上記価格にSサイズがプラス￥250、Lサイズがプラス￥500になります。 21 NewProduct2020Vol2.indd 21 20/11/04 8:54

外観寸法図 a W 50 ～ 500mm a 4-R 幅（W）、奥行き（D）寸法によりハメ込み部cの箇所数が異なります。 下記表をご確認下さい。 W寸法 箇所数（片側） D寸法 箇所数（片側） 50～150 1 50～150 1 c 151～200 2 151～200 2 201～300 3 201～300 3 301～400 4 301～400 4 401～500 5 401～500 5 ※ハメ込み部cの寸法は全て20mmとなります。 有効寸法 W（- t×2） 高さ（H）寸法によりハメ込み部dの寸法、箇所数が異なります。 下記表をご確認下さい。 H寸法 ハメ込み部 d 箇所数（片側） 30～100 10mm 1 101～200 20mm 1 d 201～300 20mm 2 301～400 20mm 3 401～500 20mm 4 D寸法 50～100 101～150 151～200 201～250 251～300 W寸法 a b R a b R a b R a b R a b R 50～100 17 17 15 17 17 15 29 28 15 29 28 15 30 28 15 101～150 17 17 15 18 18 25 29 29 25 30 29 25 30 29 25 151～200 28 29 15 29 29 25 31 31 40 31 31 40 32 31 40 201～250 28 29 15 29 30 25 31 31 40 33 33 50 33 33 50 251～300 28 30 15 29 30 25 31 32 40 33 33 50 35 35 60 301～350 35 37 15 36 38 25 38 39 40 40 41 50 42 42 60 351～400 35 38 15 36 38 25 38 40 40 40 41 50 42 43 60 401～450 35 38 15 36 39 25 38 40 40 40 42 50 42 43 60 451～500 35 39 15 36 39 25 38 41 40 40 42 50 42 44 60 D寸法 301～350 351～400 401～450 451～500 W寸法 a b R a b R a b R a b R 50～100 37 35 15 38 35 15 38 35 15 39 35 15 101～150 38 36 25 38 36 25 39 36 25 39 36 25 151～200 39 38 40 40 38 40 40 38 40 41 38 40 201～250 41 40 50 41 40 50 42 40 50 42 40 50 251～300 42 42 60 43 42 60 43 42 60 44 42 60 301～350 44 44 70 44 44 70 45 44 70 45 44 70 351～400 44 44 70 46 46 80 46 46 80 47 46 80 401～450 44 45 70 46 46 80 48 48 90 48 48 90 451～500 44 45 70 46 47 80 48 48 90 50 50 100 22 NewProduct2020Vol2.indd 22 20/11/04 8:54 H 30 ～ 500mm b D 50 ～ 500mm b 有効寸法 H（- t×2） 有効寸法 D（- t×2）

ALSF SERIES 角型アルミフリーサイズケース ■ カスタム製品（穴加工・インクジェット印刷・塗装）についてはホームページをご覧下さい。 ■ CADデータ（DXF/DWG）でご依頼いただくと5%割引、リピート注文品は更に5%割引致します。 1 ■ 4角にアルミ押出材を使用しておりますので、ビスでしっかり固定できます。 ■ 幅（W）と奥行き（D）は50～500mmまで、高さ（H）は30～500mmまで 三方向1mm単位で指定できるフリーサイズケースです。 ■ ゴム足は無、有（5個）からお選びいただけます。 また、サイズはS（角12.7）、（L 角20.6）から選択可能です。 ■注意事項 ・ 幅、奥行き寸法の大きいサイズはカバー中央部を持ち上げるとカバーが 浮いてしまう可能性がございますので使用する際はご注意下さい。 3 4 2 6 5 構成内容 No. 名　称 個　数 材　質 色 /表面処理 1 上下カバー 各1 アルミ板 A1100P シルバーアルマイト 2 Wパネル 2 アルミ板 A1100P シルバーアルマイト 3 Dパネル 2 アルミ板 A1100P シルバーアルマイト 4 支柱 4 アルミ押出材 A6063S-T5 シルバーアルマイト 5 取付ビス (六角穴付皿M3またはM4) 8 ステンレス 無処理　　　　　　 6 ゴム足 0又は5 ポリウレタン ブラック　　　　　 ※板厚が薄い為、取付六角穴ビスの頭が少し出っ張ります。 ■ 六角レンチ付です。 23 NewProduct2020Vol2.indd 23 20/11/04 8:54

1 サイズ選定 三方向1ｍｍ単位のフリーサイズでご指定いただけます。 W 50～500ｍｍ D 50～500ｍｍ H 30～500ｍｍ ■ 板厚、取付ビス、支柱はW・Dサイズにより下記仕様となります。 　（P25の標準価格表をご参照下さい。） 【K15】タイプ 【K20】タイプ W300・D300 以下 W500・D500 以下 板厚：t1.5 板厚：t2.0 取付ビス：M3 取付ビス：M4 支柱：15 × 15 15 支柱：200 ×1520 20 A H 2 ゴム足選定 記号 A B H 入り数 / 袋 標準価格 / 袋N（無し） ─ ─ ─ ─ ─ S 12.7 9.5 3 5 120 L 20.6 12.7 7.6 5 280 ■ 貼付ゴム足なので任意の位置に取付けできます。 ■ ゴム足付はP25 標準価格表に上記価格がプラスとなります。 B 型番記入方法 ご注文の際は □ 内に 1～2 の選択項目に合った寸法や記号を記入して下さい。 ケース型番　　ALSF - - W H D タイプ ゴム足 例：W300 - H350 - D400 ゴム足 L の場合 ALSF 300 - 350 - 400 K20 L 納　　期 実働6日目発送(穴加工無し、穴加工付き共に) 受注日および土・日・祭日は実働日に含まれません。納期は基準納期です。数量、追加工内容によっては変わる場合はございます。 価　　格 標準価格表 P25 をご覧下さい。 24 NewProduct2020Vol2.indd 24 20/11/04 8:54 15 20 15 A 20 B

標準価格表 価格例 W H D ALSF　150 − 100 − 200 K15N 注意：1台あたりの価格です。 1台～3台までは同単価です。 8,570 5,680 4台以上の場合、お見積はお引合確認後、早急にご回答致します。 4,400 4,170 1台…3台 10台 50台 100台 4台以上は数量が増えるごとに単価が下がります。 お引合、お見積については営業部までお問い合わせ下さい。（E-mail：info@takachi-el.co.jp） 【K15】タイプ：t1.5、取付ビス：M3、支柱：15×15 【K20】タイプ：t2.0、取付ビス：M4、支柱：20×20 W DH 50～100 101～150 151～200 201～250 251～300 301～350 351～400 401～450 451～500 30～100 7,400 7,840 8,110 8,390 8,650 9,740 10,080 10,420 10,760 101～200 8,170 8,700 9,110 9,570 9,970 11,560 12,080 12,710 13,230 50～100 201～300 8,850 9,560 10,110 10,660 11,210 13,450 14,160 14,830 15,540 301～400 9,990 10,800 11,490 12,280 12,980 15,660 16,520 18,170 19,030 401～500 10,680 11,720 12,540 13,380 14,220 18,220 19,260 20,300 21,330 30～100 7,840 8,220 8,570 8,910 10,120 10,560 11,000 11,420 12,080 101～200 8,700 9,170 9,660 10,200 12,000 12,520 13,130 13,840 14,690 101～150 201～300 9,560 10,230 10,860 11,480 13,880 14,630 15,420 16,190 17,880 301～400 10,800 11,550 12,310 13,190 16,170 16,940 18,550 19,640 20,830 401～500 11,720 12,730 13,620 14,530 18,750 19,800 20,930 22,070 23,430 30～100 8,110 8,570 8,980 10,300 10,820 11,340 11,860 12,630 13,150 101～200 9,110 9,660 10,220 12,180 12,860 13,480 14,170 15,210 15,910 151～200 201～300 10,110 10,860 11,550 14,050 14,920 15,760 16,640 18,400 19,260 301～400 11,490 12,310 13,150 16,340 17,380 18,920 19,950 21,370 22,410 401～500 12,540 13,620 14,600 18,930 20,140 21,280 22,490 23,950 25,170 30～100 8,390 8,910 10,300 10,920 11,510 12,120 12,970 13,570 14,180 101～200 9,570 10,200 12,180 13,020 13,780 14,480 15,510 16,390 17,830 201～250 201～300 10,660 11,480 14,050 15,000 15,950 16,890 18,750 19,710 20,650 301～400 12,280 13,190 16,340 17,570 19,360 20,320 21,690 22,950 24,070 401～500 13,380 14,530 18,930 20,240 21,520 22,760 24,310 25,610 27,660 30～100 8,650 10,120 10,820 11,510 12,200 13,150 13,840 14,530 15,220 101～200 9,970 12,000 12,860 13,780 14,640 15,670 16,540 18,170 19,030 251～300 201～300 11,210 13,880 14,920 15,950 16,990 18,920 19,950 20,990 22,030 301～400 12,980 16,170 17,380 19,360 20,580 21,870 23,090 24,430 25,650 401～500 14,220 18,750 20,140 21,520 22,930 24,470 25,870 28,000 29,390 30～100 9,740 10,560 11,340 12,120 13,150 13,970 14,750 15,540 17,280 101～200 11,560 12,520 13,480 14,480 15,670 16,630 18,240 19,290 20,570 301～350 201～300 13,450 14,630 15,760 16,890 18,920 20,170 21,290 22,420 23,850 301～400 15,660 16,940 18,920 20,320 21,870 23,180 24,470 25,910 28,260 401～500 18,220 19,800 21,280 22,760 24,470 26,090 28,310 29,780 31,580 30～100 10,080 11,000 11,860 12,970 13,840 14,750 15,620 17,450 18,310 101～200 12,080 13,130 14,170 15,510 16,540 18,240 19,280 20,740 21,780 351～400 201～300 14,160 15,420 16,640 18,750 19,950 21,290 22,490 24,020 25,240 301～400 16,520 18,550 19,950 21,690 23,090 24,470 25,870 28,440 29,840 401～500 19,260 20,930 22,490 24,310 25,870 28,310 29,870 31,750 33,320 30～100 10,420 11,420 12,630 13,570 14,530 15,540 17,450 18,410 19,360 101～200 12,710 13,840 15,210 16,390 18,170 19,290 20,740 21,970 23,100 401～450 201～300 14,830 16,190 18,400 19,710 20,990 22,420 24,020 25,330 27,380 301～400 18,170 19,640 21,370 22,950 24,430 25,910 28,440 30,040 31,520 401～500 20,300 22,070 23,950 25,610 28,000 29,780 31,750 33,410 35,060 30～100 10,760 12,080 13,150 14,180 15,220 17,280 18,310 19,360 20,400 101～200 13,230 14,690 15,910 17,830 19,030 20,570 21,780 23,100 24,320 451～500 201～300 15,540 17,880 19,260 20,650 22,030 23,850 25,240 27,380 28,770 301～400 19,030 20,830 22,410 24,070 25,650 28,260 29,840 31,520 33,100 401～500 21,330 23,430 25,170 27,660 29,390 31,580 33,320 35,060 36,800 ■ 貼付ゴム足は上記価格にSサイズがプラス￥120、Lサイズがプラス￥280になります。 25 NewProduct2020Vol2.indd 25 20/11/04 8:54

外観寸法図 【K15】タイプ：t1.5、取付ビス：M3、支柱：15×15 W 50～300mm 5.4 a 5.4 幅（W）、奥行き（D）寸法によりハメ込み部aの寸法、箇所数が異なります。 下記表をご確認下さい。 W寸法 ハメ込み部 a 箇所数（片側） 50～100 10mm 1 101～150 20mm 1 151～200 20mm 2 201～300 20mm 3 D寸法 ハメ込み部 a 箇所数（片側） 50～100 10mm 1 101～150 20mm 1 151～200 20mm 2 201～300 20mm 3 フレーム間 有効寸法 W-11.4 パネル間 有効寸法 W-7.2 【K20】タイプ：t2.0、取付ビス：M4、支柱：20×20 W 50 ～ 500mm 7（ 10） 7（ 10） b 幅（W）、奥行き（D）寸法によりハメ込み部bの寸法、箇所数が異なります。 下記表をご確認下さい。 W寸法 ハメ込み部 b 箇所数（片側） 50～100 10mm 1 101～150 20mm 1 151～200 20mm 2 201～300 20mm 3 301～400 20mm 4 401～500 20mm 5 D寸法 ハメ込み部 b 箇所数（片側） 50～100 10mm 1 101～150 20mm 1 151～200 20mm 2 201～300 20mm 3 301～400 20mm 4 フレーム間 有効寸法 W-15.4（ W-21.4） 401～500 20mm 5 パネル間 有効寸法 W-9.2（ W-15.2） ※図面上（ ）内の数値はW・D寸法 301mm以上の寸法になります。 26 NewProduct2020Vol2.indd 26 20/11/04 8:54 D 50 ～ 500mm H 30 ～ 500mm D 50～300mm 7（ 10） 7（ 10） H 30～500mm 5.4 5.4 有効寸法 H-3 フレーム間 有効寸法 D-11.4 有効寸法 H-4 フレーム間 有効寸法 D-15.4（ D-21.4） パネル間 有効寸法 D-7.2 パネル間 有効寸法 D-9.2（ D-15.2）
