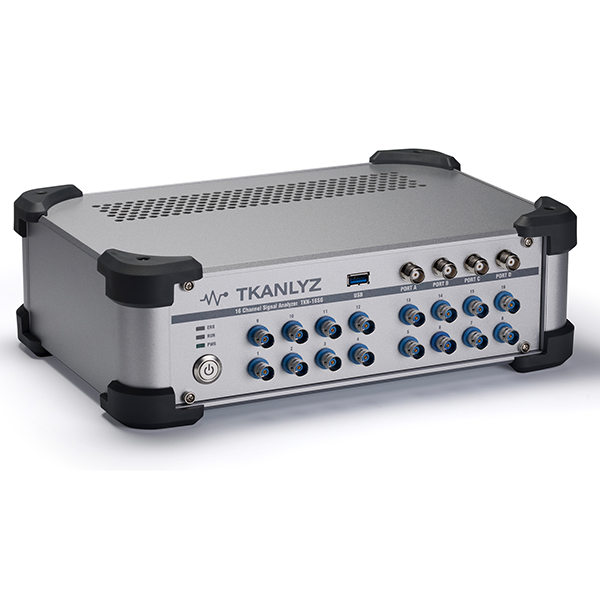

コーナーガード付でEMCガスケット付属のシールド対策ケース。前後パネルが脱着可能でメンテが容易。
上下カバー・パネルの勘合部にシールドガスケットを付けたEMCシールド対策ケースです。
TPE(エラストマ)製のコーナーガードが付いた耐衝撃型アルミケースです。
コーナーガードは滑りにくく、ゴム足の役割にもなります。
前後のパネルがビスで脱着可能です。パネル用ビスは落下防止型スリーブビスで、パネルの付け外し作業が容易です。
高さ3サイズ・幅7サイズ・奥行7サイズ、計129の豊富なサイズが選択可能なケースです。
サイズ:129サイズ
色仕様:4タイプ(ブラック・グレー・ネイビー・レッド4色のコーナーガード)
関連メディア
このカタログについて
ドキュメント名 | コーナーガード付EMCシールドケース AUGEシリーズ |
---|---|
ドキュメント種別 | 製品カタログ |
ファイルサイズ | 14.2Mb |
登録カテゴリ | |
取り扱い企業 | 株式会社タカチ電機工業 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容
Page1
AU SERIES 次世代型アルミサッシケース
汎用性をそのまま継承した新デザインの万能アルミケース
ア
ル
ミ
サ
ッ
シ
ケ
ー
ス
型番目次/
INDEX
プラスチック
ケース 用途に合わせ4シリーズが選択可能
キャリング
ケース
スタンダードタイプ AUシリーズ パネル脱着タイプ AUPシリーズ
防水・防塵 前後のパネルが差込式でスッキリした外観のデスクトップケース 前後パネルがビスで脱着可能で、メンテナンスが容易なタイプ
樹脂ボックス
EMCシールド対策型AUPEシリーズも選択可能
防水・防塵
アルミ/
ステンレス
ボックス
端子ボックス/
防水コネクタ/
ケーブル
グランド
アルミサッシ
ケース
アルミ
フレーム/
ヒートシンク
ケース
メタル
ケース P6-3~6 P6-7~14
Raspberry
Piケース コントロールボックスタイプ コーナーガード付タイプ
フリーサイズ
ケース/ AUXシリーズ AUGシリーズ
フリーサイズ
パネル
外枠4面が側板となってる操 耐衝撃型ガードの付いた堅牢型デザインケース
ラックケース/ 作ボックスに適したタイプ EMCシールド対策型AUGEシリーズも選択可能
サブラック EMCシールド対策型AUXE
シリーズも選択可能
棚板/
ラックパネル
電池ホルダー/
電池ボックス
アクセサリー
/機構部品
カスタム製品
技術資料/
各種ご案内
P6-15~22 P6-23~30
6 -1
Page2
様々な用途に利用可能な万能ケース
AUシリーズは、カスタマイズが容易な組立式構造のアルミケースです。
どんな機器にも合うデザインなので、クラシックなオーディオアンプから次世代IoT機器までご利用いただけます。 ア
全117サイズのラインナップから、お客様の用途・アイディアに合わせご利用下さい。 ル
ミ
サ
ッ
計測機器 工作機械用コントローラー シ
ケ
ー
ス
型番目次/
通信機器 Photo
INDEX
プラスチック
ケース
キャリング
ケース
作業用組込みコンピューター
防水・防塵
樹脂ボックス
防水・防塵
アルミ/
ステンレス
ボックス
端子ボックス/
オーディオアンプ 防水コネクタ/
ケーブル
グランド
アルミサッシ
ケース
アルミ
フレーム/
ヒートシンク
ケース
メタル
ケース
Raspberry
電源装置 Piケース
フリーサイズ
ケース/
フリーサイズ
パネル
真空管アンプ ラックケース/
サブラック
棚板/
ラックパネル
電池ホルダー/
電池ボックス
アクセサリー
/機構部品
カスタム製品
技術資料/
各種ご案内
6 -2
Page3
AUGE SERIES コーナーガード付EMCシールドケース
■ カスタム製品(穴加工・インクジェット印刷・表面シート製作)についてはP15-1~61をご覧下さい。
■ カスタム製品のリピート注文品は5%割引致します。
■ 上下カバー・パネルの勘合部にシールドガスケットを付けたEMCシールド対策ケースです。
■ TPE(エラストマ)製のコーナーガードが付いた耐衝撃型アルミケースです。コーナーガードは滑りにくく、ゴム足の役割にもなります。
■ 前後のパネルがビスで脱着可能です。パネル用ビスは落下防止型スリーブビスで、パネルの付け外し作業が容易です。
■ 高さ3サイズ・幅7サイズ・奥行き7サイズ、計129サイズが選択可能なケースです。
■ コーナーガードの色はブラック・グレー・ネイビー・レッド4色が選択可能です。
5
6
3
7 1
付属ビス:
・ カバー取付(サイズにより付属しない場合があります。)
六角穴台形M3X5 ニッケル x4~8
・ フレーム、側板取付
皿M3X8 ニッケル x16
4 2 ・ コーナーガード取付(カバーと共締め)
六角穴付ボルトM3X10 三価黒クロメート x8
六角レンチ付
・ パネル取付
ナベM2.5x7 ニッケル 8~12
5 締め付けトルク:六 角穴付ボトルM3×10は0.2N・m
ナベM2.5×7は0.15~0.2N・m
その他のビスは0.3~0.6N・m
※ トルク値は使用条件より異なりますので参考値としてご
利用頂き、必ずトルクテストを行ってからご使用下さい。
6-27
Page4
構成内容
No. 名 称 個 数 材 質 色 / 表面処理
1 コーナーブロック 4 アルミダイキャスト ADC12 シルバー塗装(内部無処理)
2 側板 2 アルミ押出材 A6063S-T5 シルバー塗装(内部無処理)
3 フレーム 4 アルミ押出材 A6063S-T5 シルバー塗装(内部無処理)
4 パネル 2 アルミ板 A1100P シルバー塗装(裏面導通処理)
5 カバー 2 アルミ板 A1100P シルバー塗装(裏面導通処理)
6 コーナーガード 8 TPE(エラストマ) ブラック・グレー・ネイビー・レッド
7 EMCシールドガスケット 16 導電性繊維(UL94V-0) メタリックグレー
外観寸法図 ■ 下記図面は代表共通図です。
各型番の詳細はホームページよりCAD図・PDF図、3DCADデータをダウンロードしてご確認下さい。
H
W D
▪ シールドガスケットは、側板の溝・フレームの溝・コーナーブロックの溝に貼り付けて取付て下さい。
側板への取付 フレームへの取付 コーナーブロックへの取付
オプション部品(別売)
専用シャーシ エラストマ取手 チルトレッグ シールドファンフィルター
AUCシリーズ P6-31 FM200 P14-19 TLWシリーズ P14-17 EMFシリーズ P14-58
6-28
Page5
色仕様 (下記4タイプの色からご選択下さい。)
S B (シルバー / ブラック) S G (シルバー / グレー)
S N (シルバー / ネイビー) S R (シルバー / レッド)
型番記入方法 ご注文の際は□内へサイズと色記号を記入して下さい。
AUGE □ - □ - □ - □ □
H-W-D サイズ カラー
次ページ型番・寸法表を参照 SB / SG / SN / SR
型番例 : H144.5・W438・D308mm、SNカラーの場合
➡ AUGE 133-43-30-SN
6-29
Page6
型番・寸法・標準価格 ※ -□□には、色仕様の記号が入ります。
型 番 H W D 自重 標準価格
kg (税別) 型 番 H W D 自重 標準価格
kg (税別)
AUGE 66-16-16-□□ 78 168 168 0.9 13,330 AUGE 88-30-36-□□ 100 308 368 2.5 21,840
AUGE 66-16-20-□□ 78 168 208 1.1 13,890 AUGE 88-30-43-□□ 100 308 438 2.9 22,890
AUGE 66-16-25-□□ 78 168 258 1.2 14,540 AUGE 88-30-50-□□ 100 308 508 3.2 24,520
AUGE 66-16-30-□□ 78 168 308 1.4 15,170 NEW AUGE 88-36-16-□□ 100 368 168 1.8 19,180
NEW AUGE 66-16-36-□□ 78 168 368 1.6 16,700 AUGE 88-36-20-□□ 100 368 208 2.0 19,820
NEW AUGE 66-16-43-□□ 78 168 438 1.8 17,750 AUGE 88-36-25-□□ 100 368 258 2.2 21,100
AUGE 66-20-16-□□ 78 208 168 1.1 14,240 AUGE 88-36-30-□□ 100 368 308 2.5 22,340
AUGE 66-20-20-□□ 78 208 208 1.2 14,860 AUGE 88-36-36-□□ 100 368 368 2.8 23,780
AUGE 66-20-25-□□ 78 208 258 1.4 16,020 AUGE 88-36-43-□□ 100 368 438 3.3 24,930
AUGE 66-20-30-□□ 78 208 308 1.6 16,730 AUGE 88-36-50-□□ 100 368 508 3.7 26,420
AUGE 66-20-36-□□ 78 208 368 1.8 17,650 NEW AUGE 88-43-16-□□ 100 438 168 1.9 21,220
AUGE 66-20-43-□□ 78 208 438 2.1 19,230 AUGE 88-43-20-□□ 100 438 208 2.3 22,340
AUGE 66-25-16-□□ 78 258 168 1.2 15,780 AUGE 88-43-25-□□ 100 438 258 2.6 23,290
AUGE 66-25-20-□□ 78 258 208 1.4 16,460 AUGE 88-43-30-□□ 100 438 308 2.9 24,200
AUGE 66-25-25-□□ 78 258 258 1.6 17,500 AUGE 88-43-36-□□ 100 438 368 3.3 25,750
AUGE 66-25-30-□□ 78 258 308 1.8 18,290 AUGE 88-43-43-□□ 100 438 438 3.7 27,780
AUGE 66-25-36-□□ 78 258 368 2.0 19,390 AUGE 88-43-50-□□ 100 438 508 4.2 29,060
AUGE 66-25-43-□□ 78 258 438 2.4 20,660 AUGE 88-50-30-□□ 100 508 308 3.2 27,330
AUGE 66-30-16-□□ 78 308 168 1.4 16,710 AUGE 88-50-36-□□ 100 508 368 3.7 28,780
AUGE 66-30-20-□□ 78 308 208 1.6 17,450 AUGE 88-50-43-□□ 100 508 438 4.2 30,660
AUGE 66-30-25-□□ 78 308 258 1.8 18,590 AUGE 88-50-50-□□ 100 508 508 4.7 33,160
AUGE 66-30-30-□□ 78 308 308 2.0 19,580 AUGE133-16-16-□□ 144.5 168 168 1.3 15,390
AUGE 66-30-36-□□ 78 308 368 2.3 20,930 AUGE133-16-20-□□ 144.5 168 208 1.5 16,050
AUGE 66-30-43-□□ 78 308 438 2.7 21,900 AUGE133-16-25-□□ 144.5 168 258 1.7 16,790
AUGE 66-30-50-□□ 78 308 508 3 23,520 AUGE133-16-30-□□ 144.5 168 308 1.9 17,530
NEW AUGE 66-36-16-□□ 78 368 168 1.6 18,340 NEW AUGE133-16-36-□□ 144.5 168 368 2.2 18,890
AUGE 66-36-20-□□ 78 368 208 1.8 18,930 NEW AUGE133-16-43-□□ 144.5 168 438 2.4 20,080
AUGE 66-36-25-□□ 78 368 258 2.1 20,240 AUGE133-20-16-□□ 144.5 208 168 1.4 16,340
AUGE 66-36-30-□□ 78 368 308 2.3 21,490 AUGE133-20-20-□□ 144.5 208 208 1.6 17,050
AUGE 66-36-36-□□ 78 368 368 2.6 22,830 AUGE133-20-25-□□ 144.5 208 258 1.9 18,370
AUGE 66-36-43-□□ 78 368 438 3 23,910 AUGE133-20-30-□□ 144.5 208 308 2.1 19,200
AUGE 66-36-50-□□ 78 368 508 3.4 25,390 AUGE133-20-36-□□ 144.5 208 368 2.4 20,280
NEW AUGE 66-43-16-□□ 78 438 168 1.8 20,310 AUGE133-20-43-□□ 144.5 208 438 2.8 22,080
AUGE 66-43-20-□□ 78 438 208 2.1 21,390 AUGE133-25-16-□□ 144.5 258 168 1.6 18,050
AUGE 66-43-25-□□ 78 438 258 2.4 22,400 AUGE133-25-20-□□ 144.5 258 208 1.9 18,820
AUGE 66-43-30-□□ 78 438 308 2.7 23,330 AUGE133-25-25-□□ 144.5 258 258 2.1 19,950
AUGE 66-43-36-□□ 78 438 368 3.0 24,770 AUGE133-25-30-□□ 144.5 258 308 2.4 20,850
AUGE 66-43-43-□□ 78 438 438 3.5 26,700 AUGE133-25-36-□□ 144.5 258 368 2.7 22,130
AUGE 66-43-50-□□ 78 438 508 3.9 28,000 AUGE133-25-43-□□ 144.5 258 438 3.1 23,610
AUGE 66-50-30-□□ 78 508 308 3.0 26,360 AUGE133-30-16-□□ 144.5 308 168 1.8 19,090
AUGE 66-50-36-□□ 78 508 368 3.4 27,720 AUGE133-30-20-□□ 144.5 308 208 2.1 19,920
AUGE 66-50-43-□□ 78 508 438 3.9 29,500 AUGE133-30-25-□□ 144.5 308 258 2.4 21,150
AUGE 66-50-50-□□ 78 508 508 4.4 32,010 AUGE133-30-30-□□ 144.5 308 308 2.7 22,250
AUGE 88-16-16-□□ 100 168 168 1.0 14,030 AUGE133-30-36-□□ 144.5 308 368 3.0 23,780
AUGE 88-16-20-□□ 100 168 208 1.2 14,660 AUGE133-30-43-□□ 144.5 308 438 3.4 24,950
AUGE 88-16-25-□□ 100 168 258 1.4 15,280 AUGE133-30-50-□□ 144.5 308 508 3.8 26,720
AUGE 88-16-30-□□ 100 168 308 1.5 15,890 NEW AUGE133-36-16-□□ 144.5 368 168 2.1 20,930
NEW AUGE 88-16-36-□□ 100 168 368 1.8 17,050 AUGE133-36-20-□□ 144.5 368 208 2.3 21,490
NEW AUGE 88-16-43-□□ 100 168 438 2.0 18,120 AUGE133-36-25-□□ 144.5 368 258 2.7 22,880
AUGE 88-20-16-□□ 100 208 168 1.2 14,960 AUGE133-36-30-□□ 144.5 368 308 3 24,240
AUGE 88-20-20-□□ 100 208 208 1.3 15,650 AUGE133-36-36-□□ 144.5 368 368 3.4 25,770
AUGE 88-20-25-□□ 100 208 258 1.5 16,820 AUGE133-36-43-□□ 144.5 368 438 3.9 27,030
AUGE 88-20-30-□□ 100 208 308 1.7 17,490 AUGE133-36-50-□□ 144.5 368 508 4.3 28,690
AUGE 88-20-36-□□ 100 208 368 1.9 18,490 NEW AUGE133-43-16-□□ 144.5 438 168 2.4 22,770
AUGE 88-20-43-□□ 100 208 438 2.2 20,190 AUGE133-43-20-□□ 144.5 438 208 2.7 24,040
AUGE 88-25-16-□□ 100 258 168 1.4 16,540 AUGE133-43-25-□□ 144.5 438 258 3 25,150
AUGE 88-25-20-□□ 100 258 208 1.5 17,310 AUGE133-43-30-□□ 144.5 438 308 3.4 26,180
AUGE 88-25-25-□□ 100 258 258 1.7 18,310 AUGE133-43-36-□□ 144.5 438 368 3.8 27,800
AUGE 88-25-30-□□ 100 258 308 2.0 19,080 AUGE133-43-43-□□ 144.5 438 438 4.3 29,920
AUGE 88-25-36-□□ 100 258 368 2.2 20,260 AUGE133-43-50-□□ 144.5 438 508 4.9 31,390
AUGE 88-25-43-□□ 100 258 438 2.6 21,650 AUGE133-50-30-□□ 144.5 508 308 3.8 29,450
AUGE 88-30-16-□□ 100 308 168 1.5 17,500 AUGE133-50-36-□□ 144.5 508 368 4.3 30,990
AUGE 88-30-20-□□ 100 308 208 1.7 18,340 AUGE133-50-43-□□ 144.5 508 438 4.8 32,980
AUGE 88-30-25-□□ 100 308 258 2.0 19,420 AUGE133-50-50-□□ 144.5 508 508 5.4 35,640
AUGE 88-30-30-□□ 100 308 308 2.2 20,400 ※標準価格は目安の販売価格となります。
