適用シナリオ
・遠隔地
・発電所
・島
◆詳細はカタログをダウンロードしご覧いただくか、お気軽にお問い合わせ下さい。
このカタログについて
| ドキュメント名 | 水冷分散型コンテナシステム Smart Matrix B |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 1Mb |
| 登録カテゴリ | |
| 取り扱い企業 | RENON POWER株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

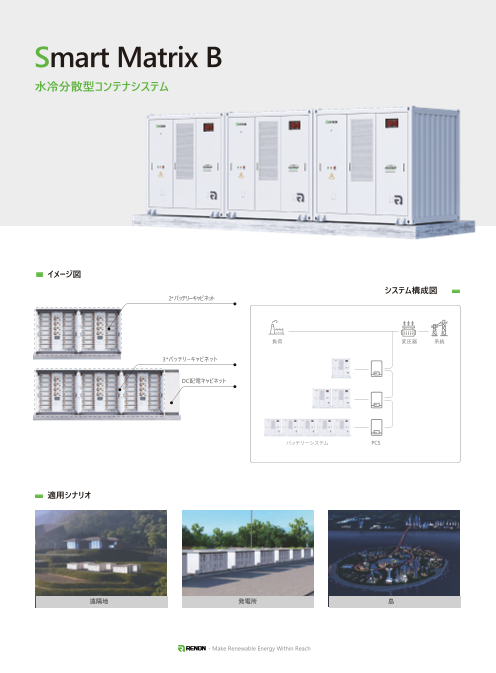

Page1
Smart Matrix B
水冷分散型コンテナシステム
イメージ図
システム構成図
2*バッテリーキャビネット
負荷 変圧器 系統
3*バッテリーキャビネット
DC配電キャビネット
PCS
適用シナリオ
遠隔地 発電所 島
- Make Renewable Energy Within Reach
Page2
バッテリー仕様 1672kWh 5016kWh 8360kWh
容量 (kWh) 1672 5016 8360
セル容量 (V/Ah) LFP 3.2/314
モジュール構成 1P104S
ストリング構成 1P416S
バッテリーシステムの数 1 3 5
ストリング数 4 12 20
定格電圧 (V) 1331.2
電圧範囲 (Vdc) 1040～1497.6
放電深度 90% DoD
サイクル寿命 8000サイクル@80% DoD
システム仕様
通信 CAN, RS485, Ethernet
保証期間 基本1年無料（有料追加20年まで可能）
認証 IEC62619, IEC62477, EN61000-6-2/4, UL9540A, UL9540, UN3536
水冷システム
定格電圧 (V) 380~415
周波数(Hz) 50/60Hz
冷却能力 (kW) 10(W20°C/L45°C)
加熱能力 (kW) 2.3
循環水量 (L) 72/min@80kPa
相数 三相
給電方式 グリッド
使用周囲温度 (°C) -30~55
一般仕様
蓄電池システム寸法 - W*D*H (mm) 2991*2438*2896 6182*2438*2896 15335*2438*2896
蓄電池システム重量 (kg) ~15000 ~45000 ~75000
冷却方法 水冷
消火設備 エアロゾル消火またはPFH
動作高度 (m) ≤4000 (>3000m で出力低減）
騒音レベル @1m ≤75dB
IP等級 IP54
動作温度 (°C) -20～55 (45°Cを超えると出力低減)
動作湿度 (RH) 5~90% (結露なし)
- Make Renewable Energy Within Reach
