本システムは、 監視・管理機能により安全で信頼性の高い運用を実現します
内蔵のBMSが電池モジュールおよびシステム全体を統合的に管理します。
出力電圧は幅広く調整可能で、複数の通信プロトコルに対応しているため、各種PCSと高い互換性を確保し、 PVパネルの発電を最大限に引き出します。
MPPT機能を標準搭載し、その入力電圧範囲は200～850Vdcです。
PVチャージャー（DC1）には、PVパネルの短絡・開放の検知や劣化予測などの診断機能を備えています。
充電ユニットは、高効率・高電力密度・軽量化を両立したハードウェアアーキテクチャで設計されています。
◆詳細はカタログをダウンロードしご覧いただくか、お気軽にお問い合わせ下さい。
このカタログについて
| ドキュメント名 | DC 215kWh 直流蓄電システム ECube 215DP |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 1.5Mb |
| 登録カテゴリ | |
| 取り扱い企業 | RENON POWER株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

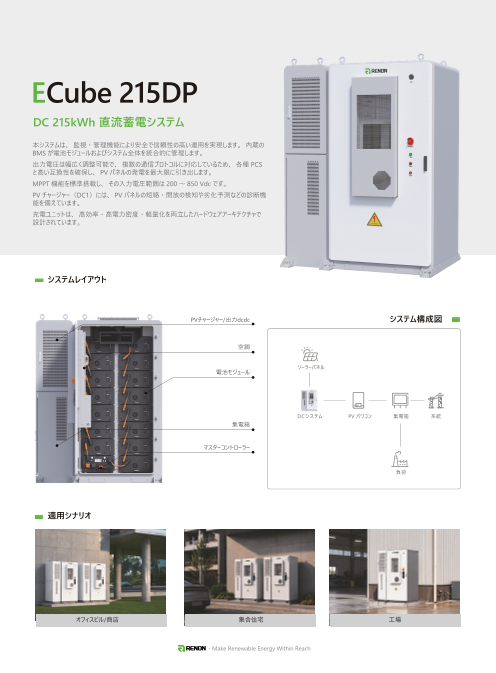

Page1
ECube 215DP
DC 215kWh 直流蓄電システム
本システムは、 監視 ・ 管理機能により安全で信頼性の高い運用を実現します。 内蔵の
BMS が電池モジュールおよびシステム全体を統合的に管理します。
出力電圧は幅広く調整可能で、 複数の通信プロトコルに対応しているため、 各種 PCS
と高い互換性を確保し、 PV パネルの発電を最大限に引き出します。
MPPT 機能を標準搭載し、 その入力電圧範囲は 200 ～ 850 Vdc です。
PV チャージャー（DC1）には、 PV パネルの短絡 ・ 開放の検知や劣化予測などの診断機
能を備えています。
充電ユニットは、 高効率 ・ 高電力密度 ・ 軽量化を両立したハードウェアアーキテクチャで
設計されています。
システムレイアウト
PVチャージャー/出力dcdc システム構成図
空調
ソーラーパネル
電池モジュール
DCシステム PV パワコン 集電箱 系統
集電箱
マスターコントローラー
負荷
適用シナリオ
オフィスビル/商店 集合住宅 工場
- Make Renewable Energy Within Reach
Page2
バッテリー仕様
容量 (kWh) 215.04
セル容量 (V/Ah) LFP 3.2 / 280
電池モジュール 1P16S
電池ラック 15
定格電圧 (Vdc) 768
電圧範囲 (Vdc) 648～876
放電深度 (DoD) 100% DoD
サイクル寿命 8000サイクル@80% DoD
PV入力
定格電力 (kW) 160
MPPT最大電圧 (Vdc) 850
MPPT動作電圧範囲 (Vdc) 200~850
MPPT推奨電圧範囲 (Vdc) 400~850
MPPT効率 ≥95%
最大入力電流 (Adc) 110
MPPT (入力DC/DC) 4
PVアレイ入力回路 16(4*4MPPT)
DC出力
最大負荷電力 (kW) 120
出力回路数 3
出力電圧範囲 (Vdc) 150~1000
最大出力電流 (Adc) 133
システム仕様
通信 CAN, RS485
保証 基本1年無料(有料追加15年まで可能)
認証 IEC/EN 62619, IEC/EN 62477-1, IEC/EN 61000-6-2, IEC/EN 61000-6-4, UN38.3
一般仕様
寸法 - W*D*H (mm) 1251*1200*2325(±10)
重量 (kg) 2690(±5%)
冷却方法 強制風冷
消火設備 エアロゾル
標高 (m) ≤2000
騒音レベル @1m(dB(A)) ≤65 dB(A)
保護レベル IP54
動作温度 (°C) -20~55
湿度 (RH) 10%～95% (結露なし)
推奨設置温度 (°C) 15～35
- Make Renewable Energy Within Reach
