クリーンルーム用ウェアカタログ

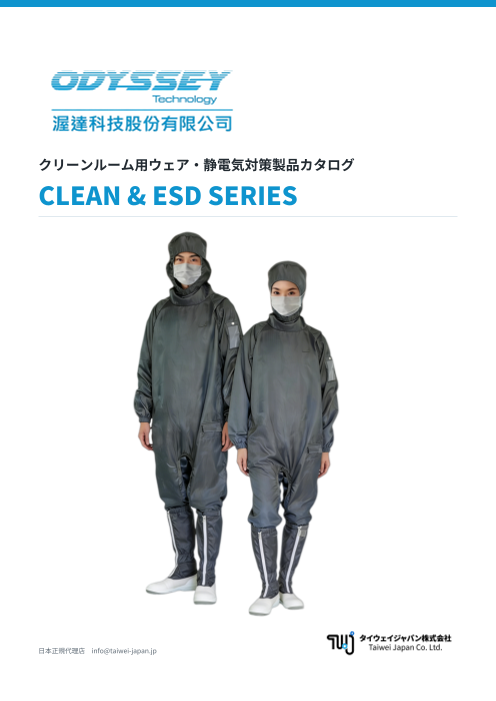

クリーンルーム用ウェア・静電気対策製品カタログ CLEAN & ESD SERIES 日本正規代理店　info@taiwei-japan.jp

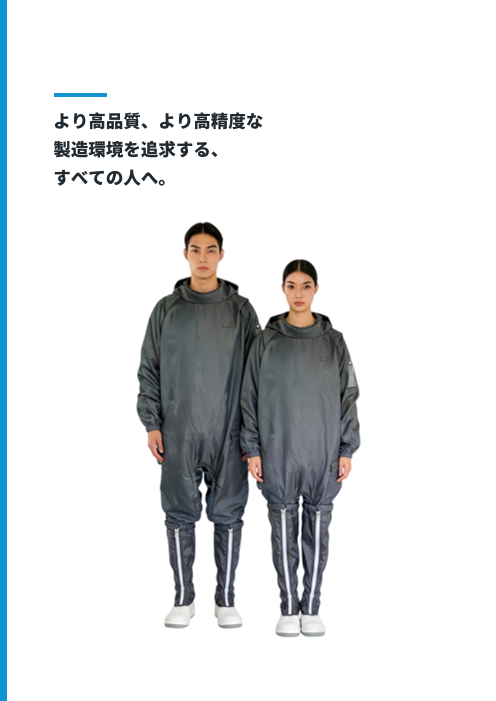

より高品質、より高精度な 製造環境を追求する、 すべての人へ。

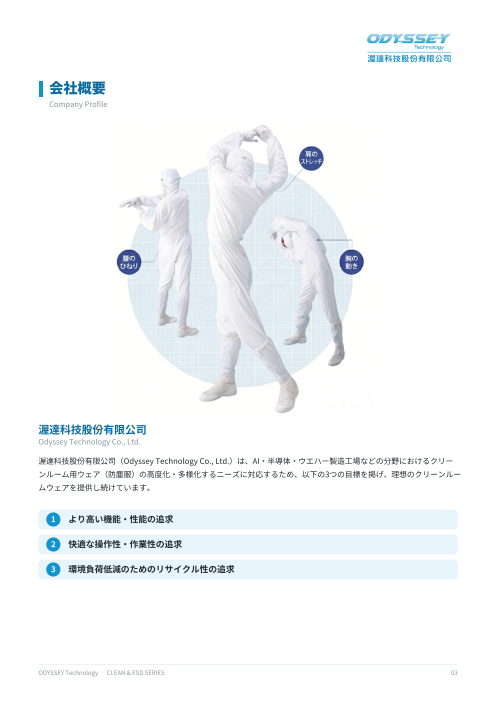

会社概要 Company Profile 渥達科技股份有限公司 Odyssey Technology Co., Ltd. 渥達科技股份有限公司（Odyssey Technology Co., Ltd.）は、AI・半導体・ウエハー製造工場などの分野におけるクリー ンルーム用ウェア（防塵服）の高度化・多様化するニーズに対応するため、以下の3つの目標を掲げ、理想のクリーンルー ムウェアを提供し続けています。 1 より高い機能・性能の追求 2 快適な操作性・作業性の追求 3 環境負荷低減のためのリサイクル性の追求 ODYSSEY Technology CLEAN & ESD SERIES 03

クリーンルームの清浄度等級 Cleanroom Air Cleanliness Classes クリーンルームの空気清浄度等級は、主に空気中の微粒子濃度（粒子濃度）に基づいて分類されます。現在、台湾や日本を含むア ジアの製造現場で主に参照される等級基準は以下の通りです。 国際標準化機構規格（ISO 14644-1） 現在、グローバルで最も標準的に使用されている世界基準です。 日本産業規格（JIS B 9920） 日本国内の製造業で広く用いられている規格です。国際標準との親和性を高めるため、現在はISO規格（ISO 14644-1）と完全 に整合（一致）化されています。そのため、JIS規格の「クラス1〜9」は、ISO規格の「クラス1〜9」と全く同じ基準を指しま す。 米国連邦規格209（FED-STD-209D/E） 過去に広く普及していたアメリカの旧規格です。2001年に廃止されましたが、現在でも「クラス100」「クラス1000」といった 呼称として、台湾や日本の現場・カタログ等で根強く使われています。 空気中の微粒子の許容濃度（ISOクラス別） FED 209 ISO 粒径以上（μm）の粒子の最大許容濃度（個数／m³） クラス クラス（N） 0.1 μm 0.2 μm 0.3 μm 0.5 μm 1 μm 5 μm — 1 10 d d d d e — 2 100 24 10 d d e 1 3 1,000 237 102 35 d e 10 4 10,000 2,370 1,020 352 83 e 100 5 100,000 23,700 10,200 3,520 832 d,e,f 1,000 6 1,000,000 237,000 102,000 35,200 8,320 293 10,000 7 c c c 352,000 83,200 2,930 100,000 8 c c c 3,520,000 832,000 29,300 1,000,000 9 c c c 35,200,000 8,320,000 293,000 備考 1 表中の数値は規格の変更を示す。例えばISO5では、0.3μmにおける10,200個/m³の変更を含み、大きいサイズのすべての微粒子について同様 に適用される。 2 由来不明の微粒子の統計的な上限評価に基づく。 3 計数効率が粒径の範囲全体で使用可能である限り、分類は累積モードで適用される。 4 規格に記載されている圧力損失（圧力降下値）を超えない限り、1m³あたりの粒子の許容濃度は粒径の範囲全体で分類に適用できる。 5 各クラスの適用は、運転中（稼働中）の状態で行う。 ODYSSEY Technology CLEAN & ESD SERIES 04

クリーンルームウェアの仕組みと保護機能 Structure & Protective Functions 1 静電気防護の仕組み クリーンルームウェアは導電繊維または帯電防止繊維で織られており、人体と環境の摩擦によって発生した静電気を素早く 逃がします。静電気によるホコリの吸着、電子部品の損傷、および精密プロセスへの静電放電の影響を防止します。 2 防塵・遮断の仕組み 生地は高密度に織られており、防塵加工が施されています。人体の皮膚片・毛髪・汗・飛沫がクリーンルーム環境へ拡散す るのを効果的に防ぎます。また、外部からの微粒子・粉塵が人体や製品に付着するのも防ぎます。 3 精密機器の静電気保護 静電気を効果的に除去し、電子チップの絶縁破壊や機器の誤作動を防止します。機器の使用寿命を延ばします。 4 多様な高規格環境への対応 半導体工場・光電子工場・製薬クリーンルーム・研究所・食品加工工場など、高清浄度・高要求の環境で幅広く使用されて います。 ODYSSEY Technology CLEAN & ESD SERIES 05

製造設備 Manufacturing Facilities 帯電防止生地 レーザー裁断機 Antistatic Fabric CNC Laser Cutter 生地は98%ポリエステルと2%導電糸で構成されており、 自動レーザー裁断機は、静電気防護服の製造において高精度・ 75D×75D規格、0.5ピッチのストライプおよびグリッド構造で 非接触切断・滑らかな断面を実現します。複雑なデザインにも す。表面抵抗は106～109Ω、摩擦帯電圧300V未満、防塵性能 対応し、裁断片の均一性を確保して生産効率を向上させます。 95%～97%を実現しています。 三針縫製包縫い 帯電防止縫い糸 Lapped Seam ESD Thread 静電気防護服の製造において、三針縫製包縫い工法を採用し、 優れた導電性を持つESD縫い糸です。静電気防護服の各部を効 糸端の処理を徹底することで生地からの微粒子発生を最小限に 果的に接続し、全体の帯電防止効果を向上させます。使用中も 抑えます。衣服の清浄度と帯電防止性能を高め、高規格クリー 継続的に導電し、静電気の蓄積を防ぎ、高度な帯電防止が求め ンルーム環境の要件に対応します。 られる作業環境に適しています。 ODYSSEY Technology CLEAN & ESD SERIES 06

ODY1001 台湾マイクロン・ベンダー向けクリーンルーム用ウェア Taiwan Micron Manufacturer Cleanroom Suit 1. 生地素材98%ポリエステル + 2%導電糸 1. Fabric98% Polyester + 2% ESD fiber 2. 導電糸0.5グリッド 2. ESD fiber0.5 Grid 3. 表面抵抗106Ω～109Ω 3. Surface Resistance106Ω～109Ω 4. 摩擦帯電圧≤100V 4. Friction Voltage≤100V 5. サイズ展開S～8L 5. SizeS～8L 6. 適用クラスClass100 6. Applicable ClassClass100 ODYSSEY Technology CLEAN & ESD SERIES 07

ODY1002 台湾マイクロン・従業員向けクリーンルーム用ウェア Taiwan Micron Employees Cleanroom Suit 1. 生地素材98%ポリエステル + 2%導電糸 1. Fabric98% Polyester + 2% ESD fiber 2. 導電糸0.5グリッド 2. ESD fiber0.5 Grid 3. 表面抵抗106Ω～109Ω 3. Surface Resistance106Ω～109Ω 4. 摩擦帯電圧≤100V 4. Friction Voltage≤100V 5. サイズ展開S～8L 5. SizeS～8L 6. 適用クラスClass100 6. Applicable ClassClass100 ODYSSEY Technology CLEAN & ESD SERIES 08

ODY1003 股下ファスナー付き・クリーンルーム用ウェアつなぎタイプ One-piece cleanroom suit with crotch zipper 1. 生地素材98%ポリエステル + 2%導電糸 1. Fabric98% Polyester + 2% ESD fiber 2. 導電糸0.5グリッド 2. ESD fiber0.5 Grid 3. 表面抵抗106Ω～109Ω 3. Surface Resistance106Ω～109Ω 4. 摩擦帯電圧≤100V 4. Friction Voltage≤100V 5. サイズ展開S～8L 5. SizeS～8L 6. 適用クラスClass100 6. Applicable ClassClass100 ODYSSEY Technology CLEAN & ESD SERIES 09

ODY1004 斜めファスナー・クリーンルーム用ウェアつなぎタイプ One-piece cleanroom suit with diagonal zipper 1. 生地素材98%ポリエステル + 2%導電糸 1. Fabric98% Polyester + 2% ESD fiber 2. 導電糸0.5グリッド 2. ESD fiber0.5 Grid 3. 表面抵抗106Ω～109Ω 3. Surface Resistance106Ω～109Ω 4. 摩擦帯電圧≤100V 4. Friction Voltage≤100V 5. サイズ展開S～8L 5. SizeS～8L 6. 適用クラスClass100 6. Applicable ClassClass100 ODYSSEY Technology CLEAN & ESD SERIES 10

ODY1005 フロントファスナー・クリーンルーム用ウェアつなぎタイプ（ホワイト） One-piece cleanroom suit with front zipper 1. 生地素材98%ポリエステル + 2%導電糸 1. Fabric98% Polyester + 2% ESD fiber 2. 導電糸0.5グリッド 2. ESD fiber0.5 Grid 3. 表面抵抗106Ω～109Ω 3. Surface Resistance106Ω～109Ω 4. 摩擦帯電圧≤100V 4. Friction Voltage≤100V 5. サイズ展開S～8L 5. SizeS～8L 6. 適用クラスClass100 6. Applicable ClassClass100 ODYSSEY Technology CLEAN & ESD SERIES 11

ODY1006 フロントファスナー・クリーンルーム用ウェアつなぎタイプ（ブルー・ホワイト） One-piece cleanroom suit with front zipper 1. 生地素材98%ポリエステル + 2%導電糸 1. Fabric98% Polyester + 2% ESD fiber 2. 導電糸0.5グリッド 2. ESD fiber0.5 Grid 3. 表面抵抗106Ω～109Ω 3. Surface Resistance106Ω～109Ω 4. 摩擦帯電圧≤100V 4. Friction Voltage≤100V 5. サイズ展開S～8L 5. SizeS～8L 6. 適用クラスClass100 6. Applicable ClassClass100 ODYSSEY Technology CLEAN & ESD SERIES 12

ODY1007 フロントファスナー・クリーンルーム用ウェアつなぎタイプ（ツートンカラー） One-piece color-block cleanroom suit with front zipper 1. 生地素材99%ポリエステル + 1%導電糸 1. Fabric99% Polyester + 1% ESD fiber 2. 導電糸0.5グリッド 2. ESD fiber0.5 Grid 3. 表面抵抗106Ω～109Ω 3. Surface Resistance106Ω～109Ω 4. 摩擦帯電圧≤100V 4. Friction Voltage≤100V 5. サイズ展開S～8L 5. SizeS～8L 6. 適用クラスClass1000 6. Applicable ClassClass1000 ODYSSEY Technology CLEAN & ESD SERIES 13

ODY1008 フロントファスナー・クリーンルーム用ウェアつなぎタイプ（ブルー・ホワイト） One-piece cleanroom suit with front zipper 1. 生地素材99%ポリエステル + 1%導電糸 1. Fabric99% Polyester + 1% ESD fiber 2. 導電糸0.5グリッド 2. ESD fiber0.5 Grid 3. 表面抵抗106Ω～109Ω 3. Surface Resistance106Ω～109Ω 4. 摩擦帯電圧≤100V 4. Friction Voltage≤100V 5. サイズ展開S～8L 5. SizeS～8L 6. 適用クラスClass1000 6. Applicable ClassClass1000 ODYSSEY Technology CLEAN & ESD SERIES 14

ODY1009 フロントファスナー・クリーンルーム用ウェアつなぎタイプ（ネイビー・ブルー） One-piece cleanroom suit with front zipper 1. 生地素材99%ポリエステル + 1%導電糸 1. Fabric99% Polyester + 1% ESD fiber 2. 導電糸0.5グリッド / ストライプ 2. ESD fiber0.5 Grid / striped 3. 表面抵抗106Ω～109Ω 3. Surface Resistance106Ω～109Ω 4. 摩擦帯電圧≤100V 4. Friction Voltage≤100V 5. サイズ展開S～8L 5. SizeS～8L 6. 適用クラスClass1000 6. Applicable ClassClass1000 ODYSSEY Technology CLEAN & ESD SERIES 15

ODY1010 フロントファスナー・クリーンルーム用ウェアつなぎタイプ（グリーン・ピンク） One-piece cleanroom suit with front zipper 1. 生地素材99%ポリエステル + 1%導電糸 1. Fabric99% Polyester + 1% ESD fiber 2. 導電糸0.5グリッド / ストライプ 2. ESD fiber0.5 Grid / striped 3. 表面抵抗106Ω～109Ω 3. Surface Resistance106Ω～109Ω 4. 摩擦帯電圧≤100V 4. Friction Voltage≤100V 5. サイズ展開S～8L 5. SizeS～8L 6. 適用クラスClass1000 6. Applicable ClassClass1000 ODYSSEY Technology CLEAN & ESD SERIES 16

ODY1011 クリーンルーム用ジャケット（立ち襟） Stand-up collar cleanroom jacket 1. 生地素材99%ポリエステル + 1%導電糸 1. Fabric99% Polyester + 1% ESD fiber 2. 導電糸0.5グリッド / ストライプ 2. ESD fiber0.5 Grid / striped 3. 表面抵抗106Ω～109Ω 3. Surface Resistance106Ω～109Ω 4. 摩擦帯電圧≤100V 4. Friction Voltage≤100V 5. サイズ展開S～6L 5. SizeS～6L 6. 適用クラスClass1000 6. Applicable ClassClass1000 ODYSSEY Technology CLEAN & ESD SERIES 17

ODY1012 クリーンルーム用ジャケット（開襟） Lapel collar cleanroom jacket 1. 生地素材99%ポリエステル + 1%導電糸 1. Fabric99% Polyester + 1% ESD fiber 2. 導電糸0.5グリッド / ストライプ 2. ESD fiber0.5 Grid / striped 3. 表面抵抗106Ω～109Ω 3. Surface Resistance106Ω～109Ω 4. 摩擦帯電圧≤100V 4. Friction Voltage≤100V 5. サイズ展開S～6L 5. SizeS～6L 6. 適用クラスClass1000 6. Applicable ClassClass1000 ODYSSEY Technology CLEAN & ESD SERIES 18

ODY1013 斜めファスナー・クリーンルーム用ジャケット（立ち襟） Stand-up collar and diagonal zipper cleanroom jacket 1. 生地素材99%ポリエステル + 1%導電糸 1. Fabric99% Polyester + 1% ESD fiber 2. 導電糸0.5グリッド / ストライプ 2. ESD fiber0.5 Grid / striped 3. 表面抵抗106Ω～109Ω 3. Surface Resistance106Ω～109Ω 4. 摩擦帯電圧≤100V 4. Friction Voltage≤100V 5. サイズ展開S～6L 5. SizeS～6L 6. 適用クラスClass1000 6. Applicable ClassClass1000 ODYSSEY Technology CLEAN & ESD SERIES 19

ODY1014 コートスタイル・クリーンルーム用ウェア（開襟・立ち襟） Coat-style cleanroom garment 1. 生地素材99%ポリエステル + 1%導電糸 1. Fabric99% Polyester + 1% ESD fiber 2. 導電糸0.5グリッド / ストライプ 2. ESD fiber0.5 Grid / striped 3. 表面抵抗106Ω～109Ω 3. Surface Resistance106Ω～109Ω 4. 摩擦帯電圧≤100V 4. Friction Voltage≤100V 5. サイズ展開S～6L 5. SizeS～6L 6. 適用クラスClass1000 6. Applicable ClassClass1000 ODYSSEY Technology CLEAN & ESD SERIES 20
