最高-40℃以下の冷風を創り出す「ボルテックスクーラー」と、風量を4~20倍に増幅する「トランスペクター」
最高-40℃以下の冷風を創り出す「ボルテックスクーラー」と、風量を4~20倍に増幅する「トランスペクター」のご案内です。フロン不要・電気不要で可動部がなくメンテナンスフリー。先端材料や新素材の製造・成形・検査工程における熱変形防止やヒケ・反り対策、冷却時間の短縮、水切り・乾燥の効率化と省エネを同時に実現します。デモ機貸出も実施中。
このカタログについて
| ドキュメント名 | 先端材料・新素材の熱対策!スポットエア冷却器 |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 10.5Mb |
| 取り扱い企業 | 虹技株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

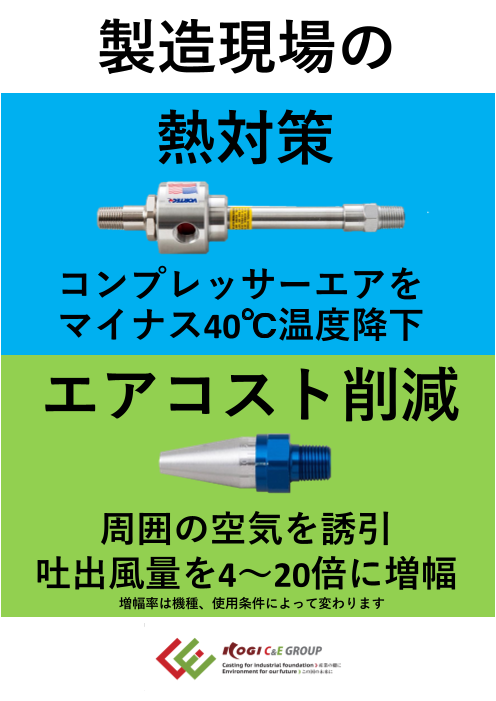

Page1
製造現場の
熱対策
コンプレッサーエアを
マイナス40℃温度降下
エアコスト削減
周囲の空気を誘引
吐出風量を4~20倍に増幅
増幅率は機種、使用条件によって変わります

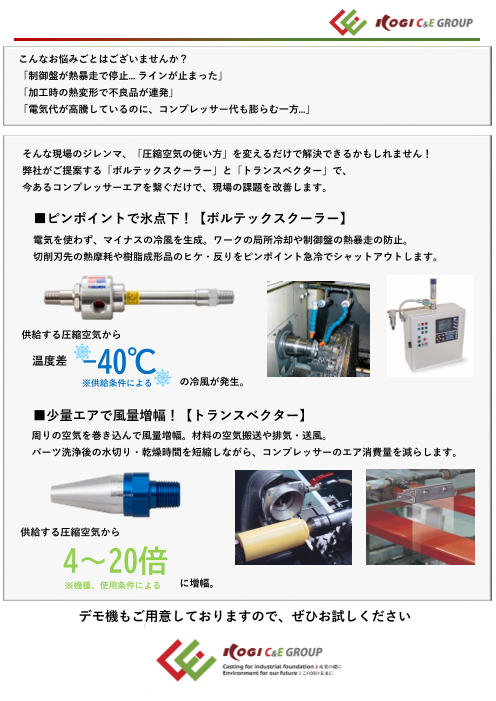

Page2
こんなお悩みごとはございませんか?
「制御盤が熱暴走で停止… ラインが止まった」
「加工時の熱変形で不良品が連発」
「電気代が高騰しているのに、コンプレッサー代も膨らむ一方…」
そんな現場のジレンマ、「圧縮空気の使い方」を変えるだけで解決できるかもしれません!
弊社がご提案する「ボルテックスクーラー」と「トランスベクター」で、
今あるコンプレッサーエアを繋ぐだけで、現場の課題を改善します。
■ピンポイントで氷点下!【ボルテックスクーラー】
電気を使わず、マイナスの冷風を生成。ワークの局所冷却や制御盤の熱暴走の防止。
切削刃先の熱摩耗や樹脂成形品のヒケ・反りをピンポイント急冷でシャットアウトします。
供給する圧縮空気から
温度差 -40℃
※供給条件による の冷風が発生。
エアコスト削減 ■少量エアで風量増幅!【トランスベクター】
周りの空気を巻き込んで風量増幅。材料の空気搬送や排気・送風。
パーツ洗浄後の水切り・乾燥時間を短縮しながら、コンプレッサーのエア消費量を減らします。
供給する圧縮空気から
4~20倍
※機種、使用条件による に増幅。
デモ機もご用意しておりますので、ぜひお試しください

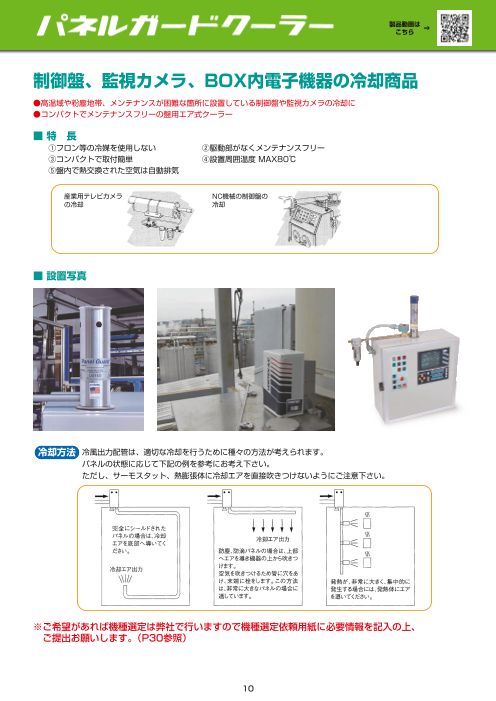

Page3
製品動画は
こちら ⇒
制御盤、監視カメラ、BOX内電子機器の冷却商品
●高温域や粉塵地帯、メンテナンスが困難な箇所に設置している制御盤や監視カメラの冷却に
●コンパクトでメンテナンスフリーの盤用エア式クーラー
■ 特 長
①フロン等の冷媒を使用しない ②駆動部がなくメンテナンスフリー
③コンパクトで取付簡単 ④設置周囲温度 MAX80℃
⑤盤内で熱交換された空気は自動排気
産業用テレビカメラ NC機械の制御盤の
の冷却 冷却
■ 設置写真
冷却方法 冷風出力配管は、適切な冷却を行うために種々の方法が考えられます。
パネルの状態に応じて下記の例を参考にお考え下さい。
ただし、サーモスタット、熱膨張体に冷却エアを直接吹きつけないようにご注意下さい。
※ご希望があれば機種選定は弊社で行いますので機種選定依頼用紙に必要情報を記入の上、
ご提出お願いします。(P30参照)
10
Page4
温度調整タイプ:熱膨張体式 770(J) ・A/C 7015 , 7025 , 7035
■ 特長
・熱膨張体の感知する温度でON/OFF → 制御電源不要。約40℃で作動、約20℃で停止するオート制御 → 無駄なエアがなくなり、省エネ
・A/Cタイプは低騒音(屋内仕様20%減)
■ 仕様-屋内 ROHs対応
770J-11H 770J-15H 770J 770J-35H
モデルNo. 770(J)
770-11H 770-15H 770 770-35H
温度調整方法 熱膨張体式
外観寸法図
(㎜)
約20~40℃の範囲にてON-OFF動作
調整温度
※設定温度の変更は出来ません ※ラフな温度設定になります
電 源 なし
770J:本体, ビニールホース3m、ビニールホース固定具6ヶ
商品構成
770 :770J + 701S-36-8A(エアフィルタ※1)
隔壁取付口径 φ51
空気消費量~ 0.27MPa~
(Nℓ/min) 0.69MPa 145~308 197~420 328~700 460~980
冷却能力 0.27MPa~
(W) 0.69MPa 91~194 124~264 206~440 282~600
圧縮空気供給口 NPT-1/4
アダプター AL-1/4
※1:770(J)-35H用のエアフィルタは701S-36-10Aとなります
■ 仕様-屋外 (NEMA 4X対応 参考 IPコード:56) ※平滑面の上面に取り付け時 ROHs対応
7015 7025 7035
モデルNo.120 7711526. 3 7725 7735
120 126.3 パージエア吐出口
(六角穴付メクラ) 盤内空気排出口
エア供給口
パージエア吐出口
NPT 3/8(六角穴付メクラ) 盤内空気排出口
エア供給口
NPT 3/8
外観寸法図
65.5
(㎜)
65.5
114.2
ナット
NPS 1 1/2
熱風および
熱膨張体(感温部) 盤内空気排出口
冷風
NPT 1/4 114.2
ナット
NPS 1 1/2
隔壁取付口径 熱風および
熱膨張体(感温部) φ51
盤内空気排出口
冷風
温度調整方法 NPT 1/4 熱膨張体式
調整温度 約20~40℃の範囲にてON-OFF動作 ※設定温度の変更は出来ません ※ラフな温度設定になります
空気消費量~ 0.27MPa~
(Nℓ/min) 0.69MPa 197~420 328~700 460~980
冷却能力 0.27MPa~
(W) 0.69MPa 124~264 206~440 344~732
圧縮空気供給口 NPT-3/8
アダプター AL-3/8
7015, 7025, 7035:本体, ビニールホース3m, ビニールホース固定具6ヶ, サイレンサー
商品構成
7715, 7725, 7735:7015, 7025, 7035 + 701S-36-10A(エアフィルタ)
※ご使用時の注意
・圧縮空気温度は、43℃以下でご使用下さい。 ・圧縮空気圧力は0.98MPa(1.0kg/cm²G)以下でご使用下さい。
・パネルガードクーラーの圧縮空気供給口はNPTとなります。変換アダプターをご利用下さい。(P29参照)
11
250.9
48.1 202.8
32.1
250.9
48.1 202.8
32.1
178.7
12.8 11.3
178.7
12.8 11.3
126.3
126.3
50.8 50.8 757.55.5
35.8 39.7
35.8 39.7
Page5
温度調整タイプ:サーモスタット・ソレノイドバルブ式(電気制御)
750(J)・790(J)・A/C 7015ES/EB,7025ES/EB,7035ES/EB
■ 特 長
・設定温度から±1℃でON/OFFする為、シビアな温度調整が可能 ・A/Cタイプは低騒音(屋内仕様20%減)
■ 仕様-屋内 ROHs対応 ROHs対応
750J 790J-11H 790J-15H 790J
モデルNo. モデルNo.
750 790-11H 790-15H 790
温度調整方法 サーモスタット・ソレノイドバルブ(721T-70) 温度調整方法 サーモスタット・ソレノイドバルブ(721T-70)
ソレノイドバルブ ソレノイドバルブ ソレノイドバルブ ソレノイドバルブ
(電磁弁) (電磁弁) (電磁弁) (電磁弁)
760J 780J 760J 780J
圧縮エア配管 圧縮エア配管 圧縮エア配管 圧縮エア配管
外観寸法図 配線カバー 配線カバー 外観寸法図配線カバー 配線カバー
(㎜) (㎜)
冷風 サーモスタット 冷風 サーモスタット 冷風 サーモスタット 冷風 サーモスタット
100V電源 100V電源 100V電源 100V電源
アース アース アース アース
設定温度 +1℃ ON/-1℃ OFF 設定温度 +1℃ ON/-1℃ OFF
調整温度 調整温度
設定温度範囲 0~60℃ 設定温度範囲 0~60℃
電 源 100V 50/60Hz 電 源 100V 50/60Hz
750J:本体, ビニールホース2m、ビニールホース固定具5ヶ 790J:本体, ビニールホース3m、ビニールホース固定具6ヶ
商品構成 721T-70(サーモスタット、ソレノイドバルブ) 商品構成 721T-70(サーモスタット、ソレノイドバルブ)
750 :750J + 701S-36-8A(エアフィルタ) 790 :790J + 701S-36-8A(エアフィルタ)
隔壁取付口径 φ29 隔壁取付口径 φ29
空気消費量~ 0.27MPa~ 空気消費量~ 0.27MPa~
(Nℓ/min) 0.69MPa 105~224 (Nℓ/min) 0.69MPa 145~308 197~420 328~700
冷却能力 0.27MPa~ 冷却能力
0.69MPa 54~115 0.27MPa~
(W) (W) 0.69MPa 91~194 124~264 206~440
圧縮空気供給口 NPT-1/8 圧縮空気供給口 NPT-1/4
アダプター 1/8R×NPT-SS アダプター AL-1/4
■ 仕様-屋外 (NEMA 4X対応 参考 IPコード:56) ※平滑面の上面に取り付け時 ROHs対応 ES
モデルNo. 7015ES/EB 7025ES/EB 7035ES/EB
240 90 51
※ES型 サーモスタット(32-140°F)
33 40.9
3/8" NPT 35mm DIN レール
圧縮空気供給口
外観寸法図 ES型
1/4" 冷風吐出口 41 91.5
(㎜) ホース接続 冷風サイレンサ 17.5
ホース内径φ12 NPS 1 1/2" サーモスタット配線
取付口径 φ51 コード長さ 1.8m
171 69
電源コード 100V ※EB型
コード長さ 1.8m
65
熱風吐出口 50 EB型 EB
盤内空気排出ポート
隔壁取付口径 φ51
温度調整方法 サーモスタット+ソレノイドバルブ(AC100V 接地極付コンセント)
空気消費量~ 0.27MPa~
(Nℓ/min) 0.69MPa 197~420 328~700 460~980
冷却能力 0.27MPa~
(W) 0.69MPa 124~264 206~440 344~732
圧縮空気供給口 NPT-3/8
商品構成 本体(サーモスタット付、ソレノイドバルブは本体内蔵),ビニールホース3m,ビニールホース固定具,サイレンサー
アダプター AL-3/8(オプション)
エアフィルタ 701S-36-10A(オプション)
※1.ES:電源ケーブル本体横配線 EB:電源ケーブル本体下配線
※ご使用時の注意
・圧縮空気温度は、43℃以下でご使用下さい。 ・圧縮空気圧力は0.98MPa(1.0kg/cm²G)以下でご使用下さい。
・パネルガードクーラーの圧縮空気供給口はNPTとなります。変換アダプターをご利用下さい。(P29参照)
12
41
37
44.5
54
161.2
48.8 164
90
141
70
Page6
連続吐出タイプ 760(J)・780(J)・787SS(J)
■ 特長
・常時、冷却が必要な場合に!
・BOX内をプラス圧にするので粉塵などの侵入を防止
■ 仕様-屋内 ROHs対応 ROHs対応
760J 780J-11H 780J-15H 780J 785J
モデルNo. モデルNo.
760 780-11H 780-15H 780 785
∅22.2 熱風排出口
2-φ6.4
エア供給口 熱風排出口
NPT 1/4 2-φ9.5
エア供給口
1/8"-27NPT(F)
17.5 23
外観寸法図 外観寸法図 ∅45
盤内空気排出部
(㎜) (㎜)
3/4 NPSM
冷風
取付用下穴∅29 NPS 3/4
冷風
冷風ガイド(硬質樹脂) 冷風ガイド(硬質樹脂)
締め付け用 締め付け用
∅27
∅35 ∅32.5
760J:本体, ビニールホース2m, ビニールホース固定具5ヶ 780J:本体, ビニールホース3m, ビニールホース固定具6ヶ
商品構成 商品構成
760 :760J + 701S-36-8A(エアフィルタ) 780 :780J + 701S-36-8A(エアフィルタ※1)
隔壁取付口径 φ29 隔壁取付口径 φ29
空気消費量~ 0.27MPa~ 空気消費量~ 0.27MPa~
105~224 145~308 197~420 328~700 460~980
(Nℓ/min) 0.69MPa (Nℓ/min) 0.69MPa
冷却能力 0.27MPa~ 冷却能力 0.27MPa~
54~115 91~194 124~264 206~440 282~600
(W) 0.69MPa (W) 0.69MPa
圧縮空気供給口 NPT-1/8 圧縮空気供給口 NPT-1/4
アダプター 1/8R×NPT-SS アダプター AL-1/4
※1:785(J) 用のエアフィルタは701S-36-10Aとなります。
■ 仕様-屋外(NEMA 4X対応 参考 IPコード:56) ROHs対応
787SSJ 787SSJ-35H
モデルNo.
787SS 787SS-35H 780(J)
外観寸法図
(㎜)
787SSJ:本体, ビニールホース3m, ビニールホース固定具6ヶ、サイレンサー 787SS(J)
商品構成
787SS :787SSJ + 701S-36-8A(エアフィルタ※1)
隔壁取付口径 φ49
空気消費量~ 0.27MPa~
328~700 460~980
(Nℓ/min) 0.69MPa
冷却能力 0.27MPa~
232~495 324~690
(W) 0.69MPa
圧縮空気供給口 NPT-1/4
アダプター AL-1/4
※1:787SS(J)J-35H用のエアフィルタは701S-36-10Aとなります。
※ご使用時の注意
・圧縮空気温度は、43℃以下でご使用下さい。
・圧縮空気圧力は0.98MPa(1.0kg/cm²G)以下でご使用下さい。
・パネルガードクーラーの圧縮空気供給口はNPTとなります。変換アダプターをご利用下さい。(P29参照)
13
41 Max6.4 13.5 40 71 19 51
30.5 16 134.5
194.5
286
272
14 130
41 MAX6.4 24
150
Page7
ATEX A/C
防爆型 7315・7325・7335
海外にてATEX指令 取得(Baseefa 14ATEX0267X)
■ 温度調整タイプ Ex Ⅱ 3GD T4(Zone2, Zone22, T4)
モデルNo. 7315 7325 7335
126.3 89.6 52.4
ATEX Vortex A/C
100 PSIG (6.9 BAR) Maximum Inlet Air Presure
120°F (49°C) Maximum Inlet Air Temperature
-4°F (-20°C) Minimum Ambient Temperature
175°F (80°C) Maximum Ambient Temperature
Baseefa 14ATEX0267X
Ex II 3 GD T4
Tamb -20°C to 80°C (-4° to 175°F)
Model No:
Serial No:
Mfg. Date:
VORTEC
Innovative Compressed Air Technologies
10125 Carver Road Cincinnati, OH USA
800-441-7475 VORTEC.COM
Warning: Potential Electrostatic charging hazard-
clean only with a damp cloth.
! CAUTION !
When mounted to the TOP of an enclosure,
this device should be installed in an
upright and vertical orientation.
62.5 When mounted to the SIDE of an
enclosure, this device should be installed
so that the compressed air inlet is
pointing upward, OR, so that the stainless
steel shroud is facing downward.
See installation instructions.
! WARNING !
The exterior surfaces of this device
may be hot. Avoid contact. 7300-65
外観寸法図
(㎜)
NPS 1 1/2"
取付口径 φ51
NPT 3/8"
冷風吐出口
3/8" NPT
圧縮空気供給口
102
隔壁取付口径 φ51
温度調整方法 熱膨張体式サーモスタット 約20~40℃にてON-OFF動作
設定温度の調整は出来ません。 ラフな温度設定になります。
空気消費量~ 0.27MPa~
(Nℓ/min) 0.69MPa 263~420 438~700 614~980 注意事項
冷却能力 0.27MPa~ ATEX VORTEX A/Cは発火防止パージ
(W) 0.69MPa 165~264 275~440 458~732 システムとともに使用される製品です。
圧縮空気供給口 NPT-3/8 このATEX VORTEX A/Cには発火防止
商品構成 本体,冷風サイレンサ,チェック弁,ビニールホース3m,ビニールホース固定具,接続金具 パージシステムが付属しておりません。
ご使用される場合は必要となる発火防
設置可能場所 海外にて ATEX指令取得(Baseefa 14ATEX0267X) 止パージシステムを設置して下さい。
(参考規格) Ex Ⅱ 3GD T4(ガス、粉塵エリア:Zone2, Zone22, 温度範囲:T4,140℃以下) また、弊社では設置場所の適合判定、
アダプター(オプション) AL-3/8(オプション) および発火防止パージシステムの選定
※ご使用上の注意 は行っておりません。
・圧縮空気温度は、43℃以下でご使用下さい。
・圧縮空気圧力は、0.69MPa(7kg/㎠G)以下でご使用下さい。
・パネルガードクーラーの圧縮空気供給口はNPTとなります。
変換アダプターをご利用下さい。(P29参照)
424
工業ミシンでの縫製時の針・糸の冷却に使用します。 ■ 使用例
針先の目づまり、糸切れ等を防ぎ高速縫製が可能になります。
■ 仕 様 ROHs対応(本体のみ)
ブッシング・ゼネレータ 空気消費量(Nℓ/min) 冷却熱量(W) 冷風温度
モデルNo.
ブッシング ゼネレータ 0.27MPa~0.69MPa (0.69MPa)
424J-4H
(424-4H) 4H 4G 53~112 27~57 -12℃
424J-8H 供給温度 21
(424-8H) 8H 8G 105~224 54~115 [ ℃
外気温度 27℃]
※1.424-4H:424J-4H + フィルタレギュレータ 402-20
※2.424-8H:424J-8H + フィルタレギュレータ 402-20
※3.圧縮空気供給口はNPT-1/8となります。変換アダプター1/8R×NPT-SSをご利用下さい。(P29参照)
■ 寸法図
②フィルタ-・レギュレ-タ ①424(J)-4H,424(J)-8H
エアチュ-ブ
(外径φ6.4×900ℓ)
エア供給口 熱風排出口
1/8"-27NPT(F) 2-φ6.4
1/8NPT(F)
16
取付金具
71 19 51
141
102 24.5 16 134.5
277
14
φ3
φ6
62 223
49 31.8
φ16.5
52.4 89.6
17.5
142
20.8
23
φ22.2
Page8
製品動画は
こちら ⇒
610
油冷・水冷のできないドライ加工時の冷却、研削・切削等のセミドライ加工時の冷却に使用します。
ダイヤモンド砥石での研削時に使用しますと、砥石の寿命が倍増し刃物のヒート割れ等が減少します。
難削材(チタニュウム等)のドリル加工時の刃先冷却等には優れた効果を示します。
■ 仕 様 ROHs対応(本体のみ) ■ 使用例
ブッシング・ 空気消費量(Nℓ/min) 冷却熱量(W) 冷風温度
モデルNo.
ゼネレータ 0.27MPa~0.69MPa (0.69MPa)
11H 145~308 91~194
610J -12℃
(610) 15H 197~420 124~264
25H 328~700 206~440 [供給温度 21℃外気温度 27℃]
※1.冷却能力は、コントロールノブの調整、ゼネレータの入替により変更で
きます。ゼネレータ(15H)は本体に装着されており、11H・25Hは付
属品です。
※2.冷却熱量及び冷風温度は冷風比率60%時の数値になります。
※3.610:610J + エアフィルタ 701S-36-8A(5μm)
※4.圧縮空気供給口はNPT-1/4となります。変換アダプターAL-1/4を
ご利用下さい。(P29参照)
■ 寸法図
■ 用途例
宇宙航空産業、硬いチタンやステンレス合金鋼の孔あけ プラスチック射出成形金型の中子ピンの冷却
◆効果 ◆効果
チタンの孔あけの比較テストでは 組立、検査前のプラスチック
コールドエアガンで冷やすと 成型品を冷却することで
生産性は6倍になり 製品が汚れる問題、乾燥の問題、
また精度も良くなります。 割れの問題が改善されます。
カーバイトチップの研削 電子部品の製造で、ハンダを冷却
◆効果
◆効果 生産性を上げている例です。
チップの研削回数が減ったり 低温の部屋を設けたり
チップが欠けることが少なくなり フレオンガスを吹きつけなくとも
飛躍的に改善されます。 電子機器の冷間感度の測定が
迅速にできます。
ミーリング、タッピング、ターニング、リーマー加工やその他の加工 ワックス状の溶けた接着剤を使う生産ラインでの接着剤を固める
◆効果 ◆効果
水冷却ができない加工工程は コールドエアガンを使って
コールドエアガンを使うと 固める時間を短縮すると
コスト、仕上げ、精度面 生産性が向上します。
からも有利です。
15
Page9
の原理
■ 特 長
・省エネ :風量が圧縮空気消費量の4~20倍と多くなるため、圧縮空気消費量(ランニングコスト)が大幅に
節約できます。さらにブロー角度が全角15度と広いため、ノズル本数を減らすことも可能です。
・低騒音 :銅チューブのブロー音に比べて約10dB騒音が低くなります。
・防 爆 :駆動源は圧縮空気のみで、電気部品・回転部品がありません。揮発性ガス等の吸引・排出が可能です。
・コンパクト・メンテナンスフリー:設置スペースをとらず、取付けが簡単です。部品が少なく分解も容易です。
■ 用 途
・各種エアブロー :切り粉処理、水切り、冷却
・吸 引 :揮発性ガス、煙
・空気輸送 :糸、樹脂ペレット
トランスベクターの構造とは
左記(a)の吸込口体にある小さなリップより、一次空
気が吐出口方向に曲げられ減速しながら風量を増幅し機
器内面に沿って流れるところに特長があります。
(A部詳細 参照)
・特に小径ノズルでは(圧力0.49MPa、同一口径、空
気消費量一定)コアンダに比べて増幅率で約2倍、真
空度で約1.3倍、騒音では5dB低い結果が出ています。
これは左図A部詳細図のリップによる効果です。この
構造がトランスベクターの大きな特長の1つです。
トランスベクターによる省エネ事例
■ 条件 ■ 効果
● φ6の銅チューブ50本をトランスベクター1206に変えた場合 63%省エネ ※空気消費量
● 圧縮空気圧力0.49MPa、1日3時間使用、年間250日稼働にて計算 (最大70%省エネ)
■ 圧縮空気消費量の比較
圧縮空気消費量(1本の場合) 3時間/日 使用 年間250日 稼働 50本 使用
φ6銅チューブ 99N㎥/H 297N㎥ 74250N㎥ 3712500N㎥
トランスベクター1206 36N㎥/H 108N㎥ 27000N㎥ 1350000N㎥
ご使用時の注意
・トランスベクターは供給する圧縮空気圧力0.98MPa(10㎏/㎠G)以下でご使用下さい。
・供給する圧縮空気は清浄で乾燥したエア(エアドライヤ + エアフィルタ)をご使用下さい。
・エアフィルタはエア供給側に取付て下さい。
16
Page10
大型 製品動画は
こちら ⇒
■ 仕様(アルミ製) ROHs対応
最小口径 空気消費量(Nℓ/min) 増幅比 アダプター
モデルNo. 付属エアフィルタ
(mm) 0.29MPa~0.69MPa (0.69MPa) (オプション)
902 -
φ20 240~480 1:6 AL-1/4
912 701S-36-8A
903 -
φ40 360~730 1:8 AL-3/8
913 701S-36-10A
904 -
φ76 730~1470 1:10 -
914 701S-40-20A
905 -
φ127 1660~3360 1:12 -
915 701S-40-20A
※ガスケット枚数を増減することで消費量の調整ができます。
●902, 903, 904 ●905
M G
J エア供給口 C J K
F M
L
F エア供給口
ØN N
φ
C L K
A G 902 903 904 160
■ 寸法表
モデルNo. A B C D E F G H J K L L OP M(NPT) N
902(912) 76 61.3 64 35 44 Φ7 64 32 28 25 13 - 1/4 20
903(913) 103 88.2 90 49 70 Φ7 82 51 34 34 16 - 3/8 40
904(914) 197 168.2 165 89 127 Φ13 170 102 52 96 19 - 1/2 76
905(915) 239 296 220 175 178 M10 442 203 67 375 25 53 3/4(Rc) 127
■ 仕様(ステンレス製) ROHs対応
最小口径 空気消費量(Nℓ/min) 増幅比 エアフィルタ アダプター
モデルNo. 消費量調整
(mm) 0.29MPa~0.69MPa (0.69MPa) (オプション)
901DXSS φ10 260~527 1:2
901XSS φ10 130~255 1:4 701S-36-8A 1/8R×NPT-SS
902XSS φ20 240~482 目盛調整 1:5 -
903-30XSS φ30 868~1755 701S-36-10A -
903XSS φ40 350~708 1:6 -
※1.901DXSSは目盛⑥時、903-30XSSは目盛⑩時、901XSS、902XSS、903XSSのスリット幅:0.05mm時の空気消費量
(901DXSS:目盛0~6、903-30XSS:目盛0~10)
※2.SUS303を採用、耐摩耗性、耐酸(弱酸)性に富んでいます。(ただし硫酸、塩酸等には使用できません。)
●901XSS, 902XSS, 903XSS ●901DXSS
72.6
D 9.9 20.1 24.2 5.7 12.7
B E
F
19.9 52.7
1/8"-27 -NPT(F)
H 圧縮空気供給口
●903-30XSS
■ 寸法表 97.1
15 30 19.9 32.1
23.8
モデルNo. A B C d D E F G H(NPT)
901XSS 25.4 10 31.8 10 72.5 18.5 8.5 19 1/8
902XSS 38.1 12 48.3 20 74.7 19 9 29 1/4
903XSS 63.5 15 69.8 40 97.1 24 14 49 3/8
30 67.1
NPT 3/8 圧縮空気供給口
■ 用 途
・大風量を必要とするエアブロー :切り粉処理、水切り、冷却
・吸引・空気輸送 :溶接ヒューム、煙等の排換気
17
B
C D
A
d
E
G
H
Ø69.8 B
Ø54 Ø31.8 D
Ø25.4 130 45
5 0
φA
6 4 2 0 φE
Ø30
Ø38
Ø9.9
Ø12.7
Ø20.1
Ø30
φH
Page11
製品動画は
こちら ⇒
■ 仕様(アルミ・ステンレス製) ROHs対応
モデルNo. 最小口径 空気消費量(Nℓ/min)
(mm) 0.29MPa~0.69MPa 消費量調整 材 質 備 考 圧縮空気 アダプター
供給口 (オプション)
901A
901BA 126~254 ソフトブロータイプ
(吸引・ブロー用)
901DA φ10 ガスケット
901HA 290~587 アルミ 強力ブロータイプ
(吸引・ブロー用)
NPT-1/8 1/8R×NPT-SS
909A φ8 目盛⑤:145~293 イプ
目盛⑨:300~608 目盛調整 強力ブロータ
(吸引・ブロー用)
901HASS φ10 290~587 ガスケット SUS303 強力ブロータイプ
(吸引・ブロー用)
●901A ●901BA ●901DA ●909A ●901HA、901HASS
901HA
901HASS
53.8
37.8 66.5
24.6 13.2 16 63 24.6 13.2 16 12.7
15.8 18 13.2 16
流量調整基線
65.3 75.7
24.6 28.1 12.6 15.8 18 13.2 16 12.7
24.6 1/8"-27 NPT(F)エア供給口 15.5 1/8"-27 NPT (F) エア供給口
15.5 22.3 1/8"-27 NPT(F)エア供給口
エア供給口
1/8"-27NPT(F) 17.5 24.6 1/8"-27 NPT (F)エア供給口
※ガスケット枚数を増減することで消費量の調整ができます。
■ 用途例
・大風量を必要とするエアブロー :切り粉処理、水切り、冷却
・吸引・空気輸送 :溶接ヒューム、煙等の排換気
射出成型機ホッパーへの 903による吸引 大型タンクの溶接時や清掃時の排換気
プラスチック原料の空気輸送 ダクトホース
905 ダクトホース
エア吸引口
903
905 遠く低い場所へ
タバコ工場の抜き取り検査の為のサンプル搬送 スポット溶接や電気溶接時の排煙処理
排気 レギュレータ
902による吸引 排気 903 エアフィルタ
904
バルブ レギュレータ
エアフィルタ 902
エアフィルタ
レギュレータ
薬剤カプセルの重量選別(充填不良カプセルの吸引選別) 切り粉の吹き飛ばしと吸込・排出
不良品入れ
不良品入れへ
909A 903
レギュレータ バルブ エアフィルタ
エア
フィルタ
903による吸引
自動車ボディの下塗り塗装のホコリの吹きとばし
900×10P ¾パイプ
エアフィルタ
18
Ø10
Ø16.3
Ø19
Ø25.4
Ø33.8
Ø19
Ø15.7
Ø10
Ø16
Ø19
Ø25.4
Ø33.8
Ø33.8
Ø10
Ø12.7
Ø19
Ø25.4
Ø30.2
Ø7.6
19.1
Ø16
Ø9.5
Ø12.7
Ø33.8
Ø19
Ø15.7
Ø10
Ø12.7
Ø19
Ø25.4
10 8 6 4 2 0
Page12
製品動画は
こちら ⇒
■ 仕様(アルミ・樹脂・銅管・SUS・ゴムホース製) ROHs対応
モデルNo. 空気消費量(Nℓ/min) アダプター
0.29MPa~0.69MPa 材 質 備 考 圧縮空気
供給口 (オプション)
900 目盛⑥:185~375 アルミ 目盛によるブロー調節が可能 AL-1/8
目盛⑩:263~532 NPT-1/8
900SS SUS 900と同性能, 耐熱(500℃), 耐腐食用 SS-1/8
908A 114~230 集中ブロー φ6.3 908-RJ
1202 319~644 銅管 強力集中ブロー φ6.3 908-RJ
906 171~345 ソフトなブロー φ9.5 910-RJ
907 171~345 ゴムホース ソフトなブロー(フレキシブルノズルタイプ) NPT-1/8 SS-1/8
910 402~813 銅管 強力ブロー φ9.5 910-RJ
1206 402~813 ゴムホース 強力ブロー(フレキシブルノズルタイプ) NPT-1/4 SS-1/4
●900, 900SS ●908A, 1202 908A
48
900
27.5 9.5 11
152.4
12.1 12.7 127.6
1202
900SS
NPT 1/8
●906, 910 906 ●907
304.8 907
17.3 19.3 25.4 25.4 15.7
203
20.8 17.5 フレキホース NPT 1/8
910 ●1206 1206
311
20.5 16 24 24 16.3
NPT 1/4
ゴムフレキ
大型
■ 仕様(アルミ・ステンレス製) ●1210, 1215, 1220
●1210SUS, 1215SUS
モデルNo. 空気消費量(Nℓ/min)
0.29MPa~0.69MPa 材 質 備 考 A H
B C D
1210 872~1764
1215 1810~3651 アルミ
1220 3280~6625 大風量強力ブロー モデルNo. A B C D φE φF φG H(R)
1210SUS 872~1764
SUS303 1210/1210SUS 68 43 10 15 20 13 4.5 3/8
1215SUS 1810~3651 1215/1215SUS 95 65 15 15 26 18 7.0 1/2
1220 126 86 20 20 34 24 9.0 3/4
■ 用途例
・大風量を必要とするエアブロー:切り粉処理、水切り、冷却
19
Ø3.5
Ø9.3 Ø16
Ø12.8 Ø14
Ø6
Ø9.5
Ø8.6
Ø12.7 Ø6.1
Ø9.2 Ø2.5
Ø4 Ø3.8
ØF
ØG
Ø12.7 Ø6.3
Ø18
ØE
1210
1215
1220
1210SUS
1215SUS
Page13
製品動画は
こちら ⇒
■ 特 長
①圧縮空気をフラットな薄いスリットより均一に噴射します。
②吹出口周辺の空気を巻き込み、約20倍に増幅されます。
■ 用 途
①プラスチックフィルムの様なシートや織布を冷却、乾燥
②板状の物の水切り・清掃・乾燥
③加熱炉・乾燥炉の入口、出口の遮断(エアカーテン)
■ 仕様(アルミ製)
モデルNo. 気流幅 空気消費量(Nℓ/min) 寸 法 圧縮空気供給口
(㎜) 0.29MPa~0.69MPa n×NPT 付属エアフィルタ アダプター
L(㎜) P(㎜) (オプション)
921-3 76 222~448 76 - -
921-6 -
153 443~896 153 -
931-6 1-NPT 1/4 701S-36-8A
921-12 -
305 650~1,314 305 -
931-12 701S-36-10A AL-1/4
921-18 -
457 921~1,863 457 229
931-18 701S-40-20A
2-NPT 1/4
921-24 -
610 1,192~2,411 610 305
931-24 701S-40-20A
※1.ガスケット枚数を増減することで消費量の調整ができます。ガスケットG(グリーン)最大3枚, R(レッド)最大5枚
ガスケット厚さ G(グリーン)=0.076㎜, R(レッド)=0.05㎜
921-3
30.2
4 L 4 921-6
921-12
吐出
P 15.8 921-18
エア供給口
n-NPT 1/4 圧縮空気 921-24
■ 仕様(ステンレス製)(SUS 303)
モデルNo. 気流幅 空気消費量(Nℓ/min) 寸 法 圧縮空気供給口
(㎜) 0.29MPa~0.69MPa n×NPT 付属エアフィルタ
L(㎜) P(㎜)
921SS -
153 443~896 157 - 1-Rc 1/4
931SS 701S-36-8A
922SS -
305 650~1,314 309 - 1-NPT 1/4
932SS 701S-36-10A
924SS -
457 921~1,863 462 229
934SS 701S-40-20A
2-NPT 1/4
923SS -
610 1,192~2,411 614 305
933SS 701S-40-20A
※1.耐熱500℃、耐摩耗性、耐酸(弱酸)性に富んでいます。(ただし硫酸、塩酸等には使用できません。)
L 27
P n × NPT 9
圧縮空気
吐出
20
43
38
(44.2)
30.2 14
10.5 31.4
41.9
Page14
水切りノズル エアワイパー 製品動画は
こちら ⇒
● 圧縮空気を使用し、樹脂・ゴム成形品・被覆電線・パイプ等の洗浄・冷却後の表面に付着した液体除去用ノズルです。
■ 特 長
①中空のノズル中心部に水切り材を通し、ブロー用エアを逆方向に円錐状に噴射して水切りを行うため、水切り材の断面形
状(丸・角)を問いません。
②エアの強さ(ブロー力)は調整できます。(空気消費量調整式)
水切り材の形状により最適な水切り状態に調節できます。
■ 仕 様
空気消費量(Nℓ/min) 寸 法(㎜)
モデルNo. 材 質
0.29MPa~0.69MPa φd φD L E Rc P M
810 58~118 10 37 36 11 1/8 29 M4×10 アルミ・SUS
811 160~324 17 45 40 12 1/8 37 M4×10 アルミ・SUS・PVC
812 345~697 35 75 50 15 1/4 65 M6×10 アルミ・SUS・PVC
813 408~825 52 110 75 22.5 3/8 95 M8×12 アルミ・SUS・PVC
814 739~1,494 70 140 100 30 1/2 120 M10×15 アルミ・SUS・PVC
815 819~1,725 85 180 115 33 2-Rc 1/2 155 M10×15 アルミ
816 ~ 104 220 150 50 2-Rc 3/4 190 M10×15 アルミ
818 ~ 140 280 179 60 2-Rc 1 240 M10×15 アルミ・SUS
※1.目盛1の時の空気消費量
※2.特注品: 815, 816, 818
■ 寸法図
●810, 811, 812, 813, 814, 815, 816, 818
E エア供給口
Mタップ Rc
810~814:2ケ
815:4ケ
816, 818:6ケ
P (L) 810 811 812 813 814
■ 使用例
21
φD
φd
P
Page15
(オートドレン式)
● 配管内のゴミ・ドレンの除去に !!
・トランスベクター・ボルテックスクーラーにはエアフィルタ(10㎛以下)をご使用下さい。
モデルNo. 701S-36-8A /( 5μm) 701S-24A /( 10μm)
116J, 116E, 106J, 218J, 218E, 208J, 208JSS, 610J, 610 2109
770J-11H, 770J-15H, 770J 770-11H, 770-15H, 770
780J-11H, 780J-15H, 780J 780-11H, 780-15H, 780
790J-11H, 790J-15H, 790J 790-11H, 790-15H, 790
787SSJ, 787SS , 750J, 750 760J, 760
902, 912, 901XSS, 902XSS, 901DXSS
901A, 901BA, 901DA, 901HA, 909A, 901HASS
適用機種 900, 900SS, 908A, 1202, 906, 907, 910, 1206
921-3, 921-6, 931-6
TP-900, TP-908A, TP-1202, TP-906, TP-900-1000L
TS-900, TS-901HA, TS-909A
1703, 1713, 1707
981J-6, 981-6
810, 811
50.5
2-NPT 3/8
寸 法
Ø8チューブ
モデルNo. 701S-36-10A /( 5μm) 701S-40-20A /( 10μm)
318J-35H, 308J-35H, 7015, 7025, 7035, 7715, 7725, 7735 904, 914, 905, 915
770J-35H, 770-35H, 7015EB/ES, 7025EB/ES, 7035EB/ES 921-18, 931-18, 921-24, 931-24, 924SS, 934SS, 923SS, 933SS
785J, 785, 787SSJ-35H, 787SS-35H 1210, 1215, 1210SUS, 1215SUS
適用機種 903, 913, 903XSS, 903-30XSS
921-12, 931-12, 922SS, 932SS N981J-18,N981-18,N981J-24,N981-24
981J-12, 981-12
812 813, 814
80
2-NPT 3/4
寸 法
Ø8チューブ
28
186.7
161.3 25.4 156.9
137.9 19
Page16
専用
・トランスベクター・ボルテックスクーラーの圧縮空気供給口はNPTネジです。(一部機種除く)
NPT-R 変換アダプターをご使用下さい。
モデルNo./材質 寸 法 適用機種
AL-1/8
(アルミ製) 900
SS-1/8 106Jコールドキャップ側
(ステンレス製) 900SS, 907
208Jコールドキャップ側、208J熱風側、208JSS
SS-1/4
(ステンレス製) 308Jコールドキャップ側
1206
218J, 218E, 208J 318J, 318E, 308J 610J, 610
770J-11H, 770J-15H, 770J, 770J-35H
770-11H, 770-15H, 770, 770-35H
780J-11H, 780J-15H, 780J, 785J
780-11H, 780-15H, 780, 785
790J-11H, 790J-15H, 790J
AL-1/4 790-11H, 790-15H, 790
(アルミ製) 787SSJ, 787SSJ-35H 787SS, 787SS-35H
902, 902XSS
カーテントランスベクター(全機種)
イオンベクター(全機種)
スプレーベクター(全機種)
2109
7715, 7725, 7735, 7015EB/ES, 7025EB/ES, 7035EB/ES
AL-3/8 7015, 7025, 7035, 7315, 7325, 7335
(アルミ製)
903, 903XSS, 903-30XSS
908-RJ
(黄銅製) 908A, 1202
910-RJ
(黄銅製) 906, 910
L-6 d=6
L-8 900
(黄銅製) d=8
NPT1/8
RJ6-1/8F
(黄銅製) 900
16.2 15 14
(30.5)
R 1/8 面取り 116J, 116E, 106J
NPT 1/8
750J, 750 760J, 760
1/8R×NPT-SS
(ステンレス製) 424J-4H, 424-4H 424J-8H, 424-8H
10 6 10 12 901XSS, 901DXSS
26 901A, 901BA, 901DA, 901HA, 909A, 901HASS
(12) 30
二面幅 12 6 12
NPT-1/8
(黄銅製) MGS(106,116J,116E)
Ø6
NPT 1/8 NPT 1/8
(13.9) 19
二面幅 5 14
NPT1/8-1/4
(黄銅製) MGS(106,116J,116E)
NPT 1/8 NPT 1/4
29
Ø6 14
Ø6 銅管用
Page17
■素形材事業部 ■環境エンジニアリング事業部
[大型鋳物] [送風機]
[鉄鋼] [トランスベクター]
[環境装置]
■小型鋳物事業部
■機能材料部
■デンスバー事業部
●代理店
デモ機貸出・商品説明会・展示会 賜ります!
トランスベクター製品HPはこちら☞
環境エンジニアリング事業部
風力機械部 営業G
機械工場 東京オフィス
〒671-1132 姫路市大津区勘兵衛町 3丁目12 〒108-0014 東京都港区芝 5丁目31-19
TEL.079-236-3813 FAX.079-236-8878 ラウンドクロス田町 7 F
代表メール hkikai@kogi.co.jp TEL.03-6436-0261 FAX.03-6436-0264
本 社 名古屋オフィス
〒671-1132 姫路市大津区勘兵衛町 4丁目 1 〒460-0002 名古屋市中区丸の内 2丁目18-10
TEL.079-236-3221 FAX.079-236-5432 丸の内アネクスビル 3 F
姫路オフィス TEL.052-231-3262 FAX.052-231-2238
〒670-0964 姫路市豊沢町61 北陸営業所
朝日生命姫路南ビル 2 F 〒920-0027 金沢市駅西新町 2丁目 8 -23
TEL.079-280-3180 FAX.079-280-3230 TEL.076-260-5501 FAX.076-260-5505
北九州営業所
〒802-0001 北九州市小倉北区浅野 2丁目 8 - 4
KKMビル西館 8 F URL https://www.kogi.co.jp
TEL.093-551-7881 FAX.093-551-3790
※寸法、仕様は都合により変更することがあります。 26. 05. 6000 10
