工場の暑熱対策_作業者の熱中症対策商品マンクーリングシステム　【作業者の一人ひとりを冷却】

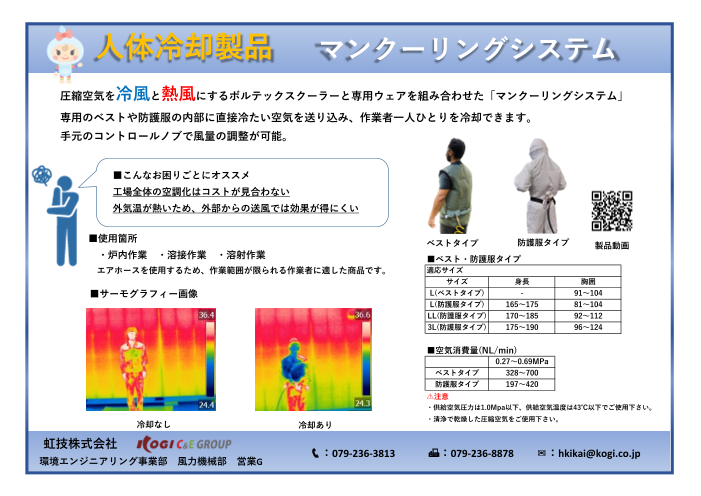

人体冷却製品 マンクーリングシステム 圧縮空気を冷風と熱風にするボルテックスクーラーと専用ウェアを組み合わせた「マンクーリングシステム」 専用のベストや防護服の内部に直接冷たい空気を送り込み、作業者一人ひとりを冷却できます。 手元のコントロールノブで風量の調整が可能。 ■こんなお困りごとにオススメ 工場全体の空調化はコストが見合わない 外気温が熱いため、外部からの送風では効果が得にくい ■使用箇所 ベストタイプ 防護服タイプ 製品動画 ・炉内作業 ・溶接作業 ・溶射作業 ■ベスト・防護服タイプ エアホースを使用するため、作業範囲が限られる作業者に適した商品です。 適応サイズ サイズ 身長 胸囲 ■サーモグラフィー画像 L(ベストタイプ) - 91～104 L(防護服タイプ) 165～175 81～104 LL(防護服タイプ) 170～185 92～112 3L(防護服タイプ) 175～190 96～124 ■空気消費量(NL/min) 0.27～0.69MPa ベストタイプ 328～700 防護服タイプ 197～420 ⚠注意 ・供給空気圧力は1.0Mpa以下、供給空気温度は43℃以下でご使用下さい。 ・清浄で乾燥した圧縮空気をご使用下さい。 冷却なし 冷却あり 虹技株式会社 ?：079-236-3813 ?：079-236-8878 ✉：hkikai@kogi.co.jp 環境エンジニアリング事業部 風力機械部 営業G

製品カタログ 水切りノズル

製品動画は （ベストタイプ・防護服タイプ） こちら ⇒ 熱中症対策商品 ボルテックスクーラーとベスト又は防護服との組み合わせにより構成される個人用冷房システム ■ 仕　様 ・ベストタイプ（クーリングベスト） ・防護服タイプ（新マンクーリングシステム） モデルNo． 空気消費量（Nℓ/min） モデルNo． 空気消費量（Nℓ/min） ベスト ノズル 0.27MPa～0.69MPa 防護服 ノズル 0.27MPa～0.69MPa VEST-L 22825 328～700 L , LL , 3L 22815 197～420 ※1．圧縮空気供給口はNPT-1/4となります。 ※1．圧縮空気供給口はR1/4となります。 ●22815、22825 ●ベストタイプ ●防護服タイプ ※22825（ベストタイプ）にはバックル、ベルトは 　付属しておりません。 ■ サーモグラフィ画像 　 ■ ベスト・防護服サイズ 適応サイズ サイズ 身長 胸囲 VEST-L（ベストタイプ） - 91～104 冷却 L（防護服タイプ） 165～175 84～104 LL（防護服タイプ） 170～185 92～112 3L（防護服タイプ）175～190 96～124 ■ 特　長 ①難燃性生地を使用※ベストのみ 冷却前 冷却後 　（米国基準CPAI-84：SECTION6対応） ②コントロールノブで温調可能 ■ 使用箇所 　・造船場　・ガラス工場　・鍛造工場　・熱処理工場 　　上記箇所で炉内作業、溶接者作業、溶射作業をされる方 高熱作業用冷房服 22815 エアホース 9

目次 1 ボルテックスクーラー 　● 圧縮空気を利用した『フロンを使わない』小型クーラー ボルテックスクーラーの原理 ボルテックスチューブ マンクーリングシステム パネルガードクーラー P3 Ｐ4～Ｐ8 Ｐ9 Ｐ10～Ｐ14 パネルガードクーラー A/C エレクトリックパネルガードクーラー 防爆エリア用パネルガードクーラー スレッドガードクーラー P11 P12 P14 P14 コールドエアガン Ｐ15 2 トランスベクター 　● 圧縮空気消費量の削減・低騒音化等に！ トランスベクターの原理 大型トランスベクター トランスベクタージェット フロートランスベクター P16 P17 P18 P19 カーテントランスベクター 水切りノズル エアダスター バキュームポンプ P20 P21 P22 P23 バキュームバッグ スプレーベクター イオンベクター P23 P24 P24 1

デモ機貸出・商品説明会・展示会 賜ります 3 ブロワ用　エアブローシステム 　● エアブロー、排換気における省エネルギー対策に！ ブロワ用 トランスベクター パクストン エアブローシステム P25 Ｐ25 P25 P25 4 油とりっ子　PAT．（オイルスキマー） 　● 水溶性クーラント等の浮上油回収に！ P26 5 ガスクーラー・冷凍式エアドライヤ 　● 常温の圧縮空気を冷却して低温に！ 　● ドライ・セミドライ加工、低温テスト等に！　　　● 圧縮空気の水分除去に！ ガスクーラー エアドライヤー P27 P27 6 エアフィルタ・変換アダプター（NPT－R変換） エアフィルタ アダプター P28 P29 7 パネルガードクーラー機種選定・動画QRコード パネルガードクーラー機種選定 製品動画　QRコード P30 P30 2

■素形材事業部 ■環境エンジニアリング事業部 　[大型鋳物] 　[送風機] 　[鉄鋼] 　[トランスベクター] 　[環境装置] ■小型鋳物事業部 ■機能材料部 ■デンスバー事業部 ●代理店 デモ機貸出・商品説明会・展示会 賜ります！ トランスベクター製品HPはこちら☞ 環境エンジニアリング事業部 風力機械部　営業G 機械工場 東京オフィス 〒671-1132 姫路市大津区勘兵衛町 3丁目12 〒108-0014 東京都港区芝 5丁目31-19 TEL.079-236-3813　FAX.079-236-8878 　　　　 ラウンドクロス田町 7 F 代表メール　hkikai@kogi.co.jp TEL.03-6436-0261　FAX.03-6436-0264 本　　社 名古屋オフィス 〒671-1132 姫路市大津区勘兵衛町 4丁目 1 〒460-0002 名古屋市中区丸の内 2丁目18-10 TEL.079-236-3221　FAX.079-236-5432 　　　　　 丸の内アネクスビル 3 F 姫路オフィス TEL.052-231-3262　FAX.052-231-2238 〒670-0964 姫路市豊沢町61 北陸営業所 　　　　　朝日生命姫路南ビル 2 F 〒920-0027 金沢市駅西新町 2丁目 8 -23 TEL.079-280-3180　FAX.079-280-3230 TEL.076-260-5501　FAX.076-260-5505 北九州営業所 〒802-0001 北九州市小倉北区浅野 2丁目 8 - 4 　　　　 KKMビル西館 8 F URL https://www.kogi.co.jp TEL.093-551-7881　FAX.093-551-3790 ※寸法、仕様は都合により変更することがあります。 26. 05. 6000 10
