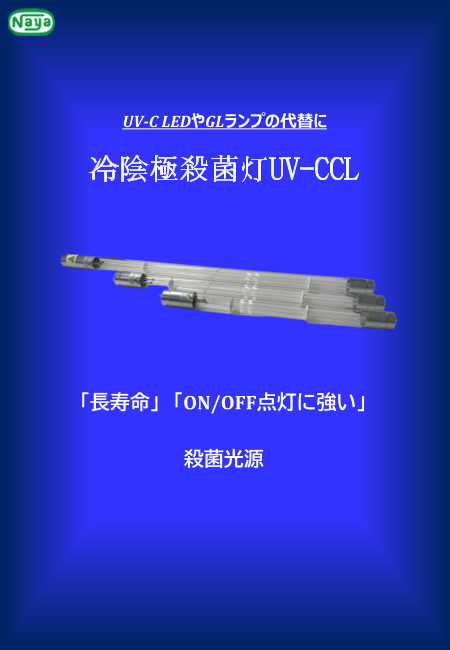

【UV-C LEDやGLランプの代替に】冷陰極殺菌灯UV-CCL

UV-C LEDやGLランプの代替に 冷陰極殺菌灯UV-CCL 「長寿命」 「ON/OFF点灯に強い」 殺菌光源

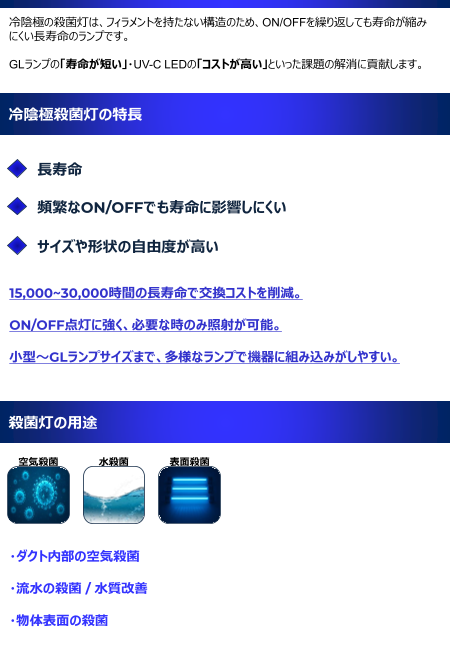

冷陰極の殺菌灯は、フィラメントを持たない構造のため、ON/OFFを繰り返しても寿命が縮み にくい長寿命のランプです。 GLランプの「寿命が短い」・UV-C LEDの「コストが高い」といった課題の解消に貢献します。 冷陰極殺菌灯の特長 長寿命 頻繁なON/OFFでも寿命に影響しにくい サイズや形状の自由度が高い 15,000~30,000時間の長寿命で交換コストを削減。 ON/OFF点灯に強く、必要な時のみ照射が可能。 小型～GLランプサイズまで、多様なランプで機器に組み込みがしやすい。 殺菌灯の用途 空気殺菌 水殺菌 表面殺菌 ・ダクト内部の空気殺菌 ・流水の殺菌 / 水質改善 〒570-0043 大阪府守口市南寺方東通3-14-20 ・物体表面の殺菌 電話:06-6993-0970 FAX:06-6993-0977 http://www.nayatrad.com

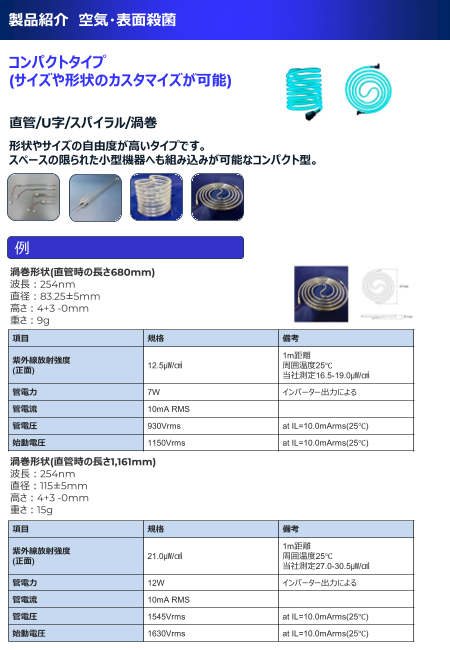

製品紹介 空気・表面殺菌 コンパクトタイプ (サイズや形状のカスタマイズが可能) 直管/U字/スパイラル/渦巻 形状やサイズの自由度が高いタイプです。 スペースの限られた小型機器へも組み込みが可能なコンパクト型。 例 渦巻形状(直管時の長さ680mm) 波長：254nm 直径：83.25±5mm 高さ：4+3 -0mm 重さ：9g 項目 規格 備考 1m距離 紫外線放射強度 12.5㎼/㎠ 周囲温度25℃ (正面) 当社測定16.5-19.0㎼/㎠ 管電力 7W インバーター出力による 管電流 10mA RMS 管電圧 930Vrms at IL=10.0mArms(25℃) 始動電圧 1150Vrms at IL=10.0mArms(25℃) 渦巻形状(直管時の長さ1,161mm) 波長：254nm 直径：115±5mm 高さ：4+3 -0mm 重さ：15g 項目 規格 備考 1m距離 紫外線放射強度 21.0㎼/㎠ 周囲温度25℃ (正面) 当社測定27.0-30.5㎼/㎠ 管電力 12W インバーター出力による 管電流 10mA RMS 管電圧 1545Vrms at IL=10.0mArms(25℃) 始動電圧 1630Vrms at IL=10.0mArms(25℃)

製品紹介 空気・表面殺菌 例 スパイラル形状(直管時の長さ680mm) 波長：254nm 直径：48.5±5mm 高さ：35±5mm 重さ：9g 項目 規格 備考 1m距離 紫外線放射強度 6.0㎼/㎠ 周囲温度25℃ (側面) 当社測定6.8-8.7㎼/㎠ 1m距離 紫外線放射強度 2.1㎼/㎠ 周囲温度25℃ (直下) 当社測定2.7-3.2㎼/㎠ 管電力 7W インバーター出力による 管電流 10mA RMS 管電圧 930Vrms at IL=10.0mArms(25℃) 始動電圧 1150Vrms at IL=10.0mArms(25℃) 蛍光灯タイプ (GLランプの代替に) 従来殺菌灯であるGLランプ形状のタイプです。 GL10-40形と同様のサイズをラインアップ。 G13口金で従来の殺菌灯と同様に取り付けが可能です。 ランプインバーター内蔵型。 UVC強度㎼/㎠ 品番 入力電圧 消費電力(W) 寸法(mm) 発光長(mm) 波長 (100cm距離) C1U530-12 12 330xΦ26.5 245 22 C1U740-15 15 436xΦ26.5 350 33 C1U1030-20 DC24V 20 580xΦ26.5 493 254nm 60 C2U792-30 30 893xΦ26.5 800 72 C2U1100-40 40 1198xΦ26.5 1100 90

製品紹介 水殺菌 養殖水槽、池、濾過槽、貯水タンクなど、様々な水の殺菌用途に対応します。 循環水中の浮遊菌や藻類の抑制、水質悪化の防止に貢献し、養殖環境・水の衛生管理を サポートします。 水中殺菌灯 浸漬タイプ 養殖場・池・貯水タンクの殺菌 魚の病気予防・池の水質改善など 水中浮遊菌の殺菌や藻類の発生を抑制し、池の水などの水質安定化を図ります。 微生物の増殖を抑えることで、病気予防や生体ストレス軽減に貢献し、成長環境の改善を 促進します。 殺菌ランプは、薬剤を使用する殺菌とは違い、水質に影響を与えない殺菌方法です。 品番 BW680-10 BW845-12 BW1030-14 BW1470-16 B2U1030-28 B2U1470-32 消費電力 10W 12W 14W 16W 28W 32W 波長 254nm ランプ寿命 15,000-30,000時間 ACアダプター：AC100-240V 50/60Hz 入力電圧 ランプ：DC24V ランプ側 約200cm ケーブル長さ 外観寸法 Φ38.5x290 Φ38.5x340 Φ38.5x400 Φ38.5x510 Φ38.5x710 Φ38.5-950 (mm) 殺菌灯使用前と使用後の池の様子。 使用例 養殖水の殺菌 (鯉・鮎・ウナギ) 24時間風呂循環水の殺菌 池の水の殺菌 陸上養殖水の殺菌

製品紹介 水殺菌 水中殺菌灯 流水タイプ 流水・循環水の殺菌 流水殺菌装置の光源用ランプです。 ON/OFFに強い特性を活かし、通水時のみ点灯させるなどの、点灯・消灯を繰り返す運用を 可能にします。 品番 AW680-10 AW845-12 AW1030-14 A2U1030-28 A2U1470-32 消費電力 10W 12W 14W 28W 32W 波長 254nm ランプ寿命 15,000-30,000時間 ACアダプター：AC100-240V 50/60Hz 入力電圧 ランプ：DC24V 外観寸法(mm) Φ19x245 Φ19x287 Φ19x345 Φ19x565 Φ19x870 流水殺菌装置 ステンレス筐体 水中殺菌灯流水タイプを使用するステンレス製の筐体です。 品番 CE01-00 CE01-01 CE01-02 対応目安流量 0.5GPM 1GPM 2GPM 対応ランプ AW680-10 AW845-12 AW1030-14 ホース口径 1/2インチ 1/2インチ 1/2インチ 筐体素材 SUS304・SUS316L等 (L)270x (L)310x (L)375x 外観寸法(mm) (D)51x (D)51x (D)63.5x キャップ含め (H)51 (H)51 (H)63.5 品番 CE01-03 CE01-05 CE01-06 対応目安流量 6GPM 22GPM 40GPM A2U845-24 A2U1470-32 A2U1470-32 対応ランプ (2本) (2本) (4本) ホース口径 1/2インチ 1インチ 1.5インチ 筐体素材 SUS304・SUS316L等 (L)580x (L)950x (L)950x 外観寸法(mm) (D)63.5x (D)105x (D)133x キャップ含め (H)63.5 (H)105 (H)133

除菌効果 直接照射による除菌 山口大学共同獣医学部獣医微生物学分野の早坂大輔教授、下田宙准教授への委託研究で実施した In vitro試験(試験管内の実験)において、照射距離5ｃｍの距離から５秒間照射することにより、シャーレ 上の新型コロナウイルス デルタ株を＞99.99%不活化することを確認した。 また、他の条件においても、照射距離10ｃｍから10秒間照射した場合に＞99.94％、照射距離20cmか ら10秒間照射で＞99.44%の同ウイルスへのウイルス不活化効果を確認した。 (※本試験結果は実使用環境での効果を示すものではありません。) (対象:新型コロナウイルス デルタ株) (使用ランプ：スパイラル形状12W) 照射距離5ｃｍの距離から５秒間照射＞99.99%不活化 照射距離10ｃｍから10秒間照射＞99.94％ 照射距離20cmから10秒間照射で＞99.44% 空間浮遊菌の除菌 試験機関：日本食品分析センター 大阪支所 試験チャンバー：25㎥（3266㎜×3290㎜×2328㎜(H)）(約6.6畳に相当) 試験菌種：表皮ブドウ球菌 試験環境：27℃ 40％RH (※本試験結果は実使用環境での効果を示すものではありません。) 30分後 90.7％不活化 60分後 99.54％不活化 90分後 99.99％不活化 冷陰極殺菌灯を光源に使用したUV除菌機FreshAirの浮遊菌に対する除菌効果です。

UV-C LEDやGLランプの代替に 「サイズや形状の自由度が高い」 殺菌光源 〒570-0043 大阪府守口市南寺方東通3-14-20 株式会社納屋商事 電話:06-6993-0970 FAX:06-6993-0977 http://www.nayatrad.com
