NX X デザインソリューション

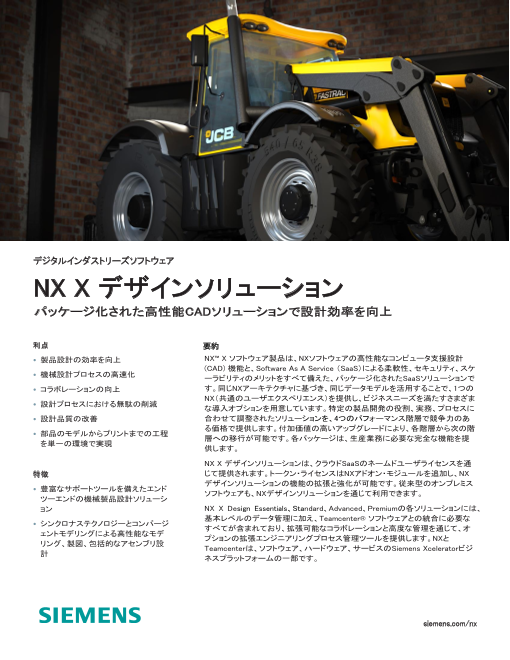

デジタルインダストリーズソフトウェア NX X デザインソリューション パッケージ化された高性能CADソリューションで設計効率を向上 利点 要約 • 製品設計の効率を向上 NX™ X ソフトウェア製品は、NXソフトウェアの高性能なコンピュータ支援設計 (CAD) 機能と、Software As A Service （SaaS）による柔軟性、セキュリティ、スケ • 機械設計プロセスの高速化 ーラビリティのメリットをすべて備えた、パッケージ化されたSaaSソリューションで • コラボレーションの向上 す。同じNXアーキテクチャに基づき、同じデータモデルを活用することで、1つの NX（共通のユーザエクスペリエンス）を提供し、ビジネスニーズを満たすさまざま • 設計プロセスにおける無駄の削減 な導入オプションを用意しています。特定の製品開発の役割、実務、プロセスに • 設計品質の改善 合わせて調整されたソリューションを、4つのパフォーマンス階層で競争力のあ る価格で提供します。付加価値の高いアップグレードにより、各階層から次の階 • 部品のモデルからプリントまでの工程 層への移行が可能です。各パッケージは、生産業務に必要な完全な機能を提 を単一の環境で実現 供します。 NX X デザインソリューションは、クラウドSaaSのネームドユーザライセンスを通 特徴 じて提供されます。トークン・ライセンスはNXアドオン・モジュールを追加し、NX デザインソリューションの機能の拡張と強化が可能です。従来型のオンプレミス • 豊富なサポートツールを備えたエンド ソフトウェアも、NXデザインソリューションを通じて利用できます。 ツーエンドの機械製品設計ソリューシ ョン NX X Design Essentials、Standard、Advanced、Premiumの各ソリューションには、 基本レベルのデータ管理に加え、Teamcenter® ソフトウェアとの統合に必要な • シンクロナステクノロジーとコンバージ すべてが含まれており、拡張可能なコラボレーションと高度な管理を通じて、オ ェントモデリングによる高性能なモデ プションの拡張エンジニアリングプロセス管理ツールを提供します。NXと リング、製図、包括的なアセンブリ設 Teamcenterは、ソフトウェア、ハードウェア、サービスのSiemens Xceleratorビジ 計 ネスプラットフォームの一部です。 siemens.com/nx

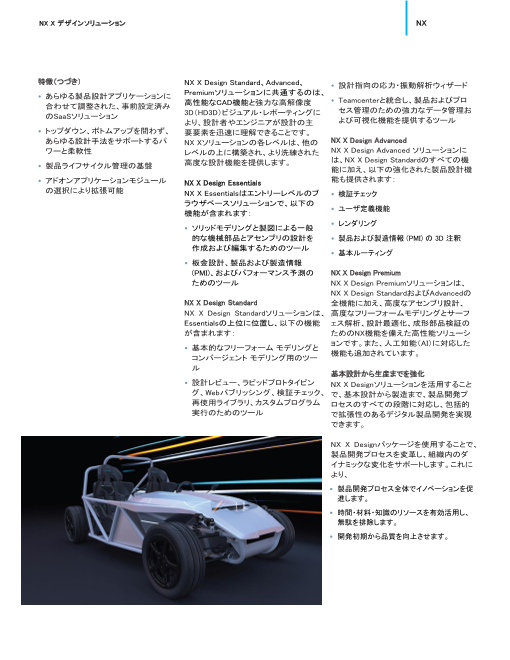

NX X デザインソリューション NX 特徴（つづき） NX X Design Standard、Advanced、 • 設計指向の応力・振動解析ウィザード • Premiumソリューションに共通するのは、 あらゆる製品設計アプリケーションに 高性能なCAD機能と強力な高解像度 • Teamcenterと統合し、製品およびプロ 合わせて調整された、事前設定済み のSaaSソリューション 3D（HD3D）ビジュアル・レポーティングに セス管理のための強力なデータ管理お より、設計者やエンジニアが設計の主 よび可視化機能を提供するツール • トップダウン、ボトムアップを問わず、 要要素を迅速に理解できることです。 あらゆる設計手法をサポートするパ NX Xソリューションの各レベルは、他の NX X Design Advanced ワーと柔軟性 レベルの上に構築され、より洗練された NX X Design Advanced ソリューションに • 製品ライフサイクル管理の基盤 高度な設計機能を提供します。 は、NX X Design Standardのすべての機 能に加え、以下の強化された製品設計機 • アドオンアプリケーションモジュール NX X Design Essentials 能も提供されます： の選択により拡張可能 NX X Essentialsはエントリーレベルのブ • 検証チェック ラウザベースソリューションで、以下の • ユーザ定義機能 機能が含まれます： • レンダリング • ソリッドモデリングと製図による一般 的な機械部品とアセンブリの設計を • 製品および製造情報 (PMI) の 3D 注釈 作成および編集するためのツール • 基本ルーティング • 板金設計、製品および製造情報 (PMI)、およびパフォーマンス予測の NX X Design Premium ためのツール NX X Design Premiumソリューションは、 NX X Design StandardおよびAdvancedの NX X Design Standard 全機能に加え、高度なアセンブリ設計、 NX X Design Standardソリューションは、 高度なフリーフォームモデリングとサーフ Essentialsの上位に位置し、以下の機能 ェス解析、設計最適化、成形部品検証の が含まれます： ためのNX機能を備えた高性能ソリューシ ョンです。また、人工知能（AI）に対応した • 基本的なフリーフォーム モデリングと 機能も追加されています。 コンバージェント モデリング用のツー ル 基本設計から生産までを強化 • 設計レビュー、ラピッドプロトタイピン NX X Designソリューションを活用すること グ、Webパブリッシング、検証チェック、 で、基本設計から製造まで、製品開発プ 再使用ライブラリ、カスタムプログラム ロセスのすべての段階に対応し、包括的 実行のためのツール で拡張性のあるデジタル製品開発を実現 できます。 NX X Designパッケージを使用することで、 製品開発プロセスを変革し、組織内のダ イナミックな変化をサポートします。これに より、 • 製品開発プロセス全体でイノベーションを促 進します。 • 時間・材料・知識のリソースを有効活用し、 無駄を排除します。 • 開発初期から品質を向上させます。

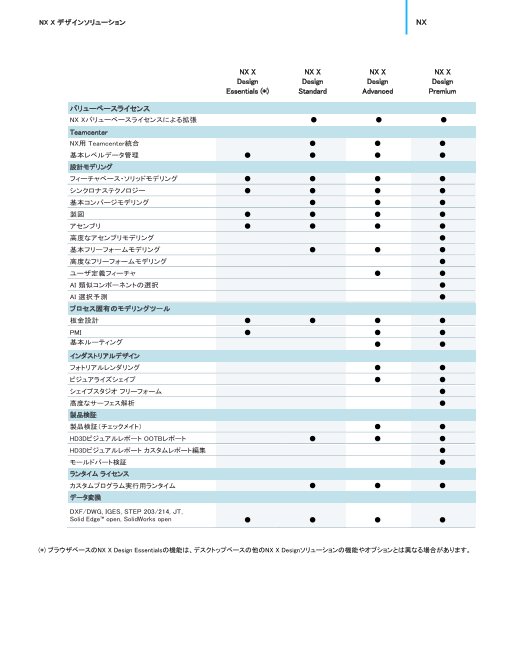

NX X デザインソリューション NX NX X NX X NX X NX X Design Design Design Design Essentials (*) Standard Advanced Premium バリューベースライセンス NX Xバリューベースライセンスによる拡張 ● ● ● Teamcenter NX用 Teamcenter統合 ● ● ● 基本レベルデータ管理 ● ● ● ● 設計モデリング フィーチャベース・ソリッドモデリング ● ● ● ● シンクロナステクノロジー ● ● ● ● 基本コンバージモデリング ● ● ● 製図 ● ● ● ● アセンブリ ● ● ● ● 高度なアセンブリモデリング ● 基本フリーフォームモデリング ● ● ● 高度なフリーフォームモデリング ● ユーザ定義フィーチャ ● ● AI 類似コンポーネントの選択 ● AI 選択予測 ● プロセス固有のモデリングツール 板金設計 ● ● ● ● PMI ● ● ● 基本ルーティング ● ● インダストリアルデザイン フォトリアルレンダリング ● ● ビジュアライズシェイプ ● ● シェイプスタジオ フリーフォーム ● 高度なサーフェス解析 ● 製品検証 製品検証（チェックメイト） ● ● HD3Dビジュアルレポート OOTBレポート ● ● ● HD3Dビジュアルレポート カスタムレポート編集 ● モールドパート検証 ● ランタイム ライセンス カスタムプログラム実行用ランタイム ● ● ● データ変換 DXF/DWG, IGES, STEP 203/214, JT, Solid Edge™ open, SolidWorks open ● ● ● ● (*) ブラウザベースのNX X Design Essentialsの機能は、デスクトップベースの他のNX X Designソリューションの機能やオプションとは異なる場合があります。

NX X デザインソリューション NX フィーチャベースのソリッドモデリング NX X Designソリューションでは、主に以 下のような利点を得ることができます： NXのコアモデリング機能は、ワイヤフレ ーム、サーフェス、ソリッド、パラメトリッ • 統合ソリューション – シームレスなア ク、およびダイレクトモデリングを1つの プリケーション統合により、製品およ 環境に統合し、設計者が目の前のタス び関連するプロセス情報への変更を クに最適なツールを選択できるようにし 迅速に反映 ます。 • Teamcenter 統合 – Teamcenter との NXは、完全なフィーチャベースのパラメ 統合に必要なすべてのツール トリックソリッドモデリングと、ブレンド、シ • ナレッジ主導の自動化 – 製品および ェル、ドラフト、ミラーフィーチャ、オープ プロセス知識を製品開発のすべての ンプロファイルフィーチャやパターンなど コアコンバージモデリング 要素とフェーズで再利用 の高度な機能を提供します。さらに、 コンバージモデリング™は、ファセットジオ 2D/3Dワイヤーフレームモデル、スイー メトリで作業するためのカギとなるテクノロ • 統合されたシミュレーションと検証 – プ/回転ソリッド、ブーリアン演算、基本 ジーです。従来のCADのジオメトリと同じ 包括的なシミュレーションおよび検証 的なパラメトリック編集の作成もサポー ように、パラメトリックでフィーチャベース ツールにより、製品開発のすべてのス トします。コンセプト設計を迅速かつ効 の手法でファセットジオメトリを使った設計 テップで製品のパフォーマンスと製造 率的に行うためのバリエーションスケッ が可能になったのです。ファセットジオメト 可能性をチェック チツールや、一般的なモデリングおよび リを扱う際には、おなじみのフィーチャベ 編集タスク用のツールが含まれます。 ースのモデリングツール (ブーリアン、トリ モデルは元のパラメトリック値を保持し、 NX X Design機能 ム、オフセット、シェル、スケール、テーパ、 直感的な寸法駆動のテクニックで編集 ブレンド、面取り) をすべて使用すること Teamcenter Integration for NX X することができます。 ができます。設計者は、アセンブリモデリ NX Xは、Teamcenterソフトウェアと完全 ング、製図、PMIなどのアプリケーションで に統合します。強力なデータ管理システ ファセットジオメトリを扱うことができます。 ムは、データ保管、チェックイン/チェック 製図 アウト、リビジョン管理、属性の同期、検 索のためのツールを提供します。また、 NX製図は、設計図面の作成を自動化お ビジュアリゼーションファイルを生成す よび合理化します。図面がモデルに関連 るためのデータ変換機能も備えていま 付けられるため、モデルの変更が自動的 す。 に更新され、関連する図面に反映されま す。製図機能には、寸法記入、記号、表 シンクロナステクノロジー 注記、シート・レイアウト、標準の正投影 設計モデリング シンクロナステクノロジーによるダイレク ビューと補助ビューの配置、3Dモデルか トモデリングは、簡単なドラッグ操作で、 らのビューの自動作成、隠線処理、部品 設計を作成および編集するための高速 リストの自動生成が含まれます。 で直感的なアプローチを提供し、他の 図枠やビューのレイアウトを含むテンプレ CADシステムで作成したジオメトリを直 ートをモデルにドラッグ＆ドロップすること 接操作できるようにします。シンクロナ で、手作業で行っていた図面の作成作業 スモデリングは、他のすべてのモデリン を大幅に自動化することができます。 グツールと互換性を持って使用すること ANSI、ISO、JIS、DIN、GB、ESKDなど、ユ ができ、より多様で柔軟な設計が可能 ーザが選択した図面規格に準拠した製図 です。役割に応じて設定可能なユーザ ツールを設定することが可能です。 インターフェースは、必要なコマンドを必 要な時に表示し、経験値の上昇に伴っ て利用できるコマンドが増加します。

NX X デザインソリューション NX 基本フリーフォームモデリング AI 選択予測 基本的なフリーフォームモデリングは、 AI 類似コンポーネントの選択に加えて、 ワイヤフレーム形状からフリーフォーム NX X Design Premiumには、複数選択ワ のソリッドまたはサーフェス形状を作成 ークフローの生産性向上を可能にする別 するためのツールのコアスイートです。 のAI 駆動型ツールが含まれています。AI ヒストリベースのパラメトリック手法が含 選択予測フレームワークは、入力される まれます。作成方法には、オフセット、 選択エンティティを予測します。設計者は、 拡張、ルール、ロフト、スイープ、曲線・ 予測されたオブジェクトをユーザ定義の 境界への面作成が含まれます。また、 注目色でプレビューし、選択リストから予 接線や曲率連続の形状もサポートして 測されたエンティティを選択、追加または アセンブリ います。 削除できます。 NXアセンブリは、トップダウンおよびボト ムアップのアセンブリモデリングをサポ 高度なフリーフォームモデリング ートします。アセンブリのコンテキスト内 プロセス固有のモデリングツール 高度なフリーフォームモデリングは、NX で作業を行いながら任意のコンポーネ の基本フリーフォーム機能を拡張して、 板金設計 ントの設計モデルに変更を加えることが 法則や円錐曲線によって駆動される形 NXでは、板金部品の製造設計に重点を できる、「コンテキスト内設計」手法をサ 状、ガイド曲線によって制御されるブレ 置いたソリッドモデリングツールを提供し ポートします。 ンド形状、フランジフェース、ファセットメ ます。設計者は、タブ、フランジおよびそ アセンブリは、アセンブリナビゲータとイ ッシュからのフェース構築、中立面、ソリ の他代表的な形状のためのフィーチャベ ンテリジェントなコンポーネント検索機能 ッドまたはサーフェス形状全体を変形す ースの設計ツールを使用して、板金コン を併用して、簡単に部品間を行き来する る能力を含んでいます。 ポーネントモデルを作成することができま ことができます。また、NXアセンブリは、 す。ユーザは、成形テーブルや曲げシー フレキシブルなアセンブリや部品の作成 ユーザ定義フィーチャ ケンステーブルを定義し、材料の変形特 をサポートしており、スプリングやピスト NXを使用する設計者は、検索、編集、 性を考慮しながらソリッドモデルをフラット ンなどの可変コンポーネントをさまざま 再利用を容易にするために、フィーチャ にしたり、変形させたりすることができま な配置や構成で作成することが可能で のファミリーを作成・格納することができ す。シートメタルツールは、後工程用の正 す。 ます。ユーザ定義の機能により、設計 確なフラットパターンデータを生成します。 者はパラメータ間の関係の確立、フィー チャ変数の定義、デフォルト値の設定、 フィーチャの一般的な形状の決定が可 能です。ユーザ定義フィーチャは、NXの モデリングを使っている人なら誰でもア クセス可能な再利用ライブラリに登録さ れます。 AI 類似コンポーネントを選択 NX X Design Premium には、アセンブリ 高度なアセンブリモデリング を整理し、操作のクリック数を減らすこと NX X Design Premiumパッケージの高 で生産性を向上させる AI 駆動の追加 度なアセンブリモデリング機能により、コ 機能が搭載されています。機械学習対 ンポーネントまたはサブアセンブリを単 応の形状認識機能で、幾何学的に類似 PMI 一の軽量ソリッドへ単純化、アセンブリ したコンポーネントを選択し、選択したす NXの製品製造情報（PMI）により、設計者 内のジオメトリを近似形状として定義し べてのコンポーネントに対して同時に同 は3D注釈と製品データをソリッド部品また 格納、アセンブリを特定のゾーンで分割、 じ操作を実行できます。 はアセンブリへデジタルで作成することが コンポーネントとアセンブリの重量その できます。PMIには、3D寸法、データムや 他の質量特性を管理することができま フィーチャコントロールフレームなどの幾 す。 何公差 (GD&T) データ、3D注記、NXモデ ルに直接関連付けることができるカスタマ イズ可能な非ジオメトリ情報などが含まれ ます。

NX X デザインソリューション NX 基本ルーティング 専用のスタジオタスク環境は、レンダリ NX X Design AdvancedとPremiumは、 ング画像のセットアップを効率化する簡 パイプ、チューブ、ケーブルの引き回し 潔なツールセットとコンテキストに応じた を設計するためのルーティング機能を コマンドにより、レンダリングワークフロ 提供します。また、ルーティングツール ーを合理化します。 は、エルボやティーなどの標準的なコン ポーネントのインテリジェントな部品選 フリーフォーム シェイプ 択と配置を可能にします。ケーブル配 インダストリアルデザイン、スタイリング、 線、配管およびチューブ、暖房・換気・ リバースエンジニアリングのための包括 空調 (HVAC) 設計などの高度なアプリ 的なツール群です。これらのツールによ ケーション向けに、分野別の機能を追 り、設計者は最高品質のフリーフォーム 加してルーティング機能を拡張すること 形状 (Class-A) を作成し、スタイリング ができます。 の工程で必要となるスタイルスイープ、 ブレンド、コーナーを作成することができ ます。これらのツールは、クラスAの作 業方法であるサーフェス整形、リフィット、 スニップサーフェス、エッジを一致をフル 製品検証 サポートし、G3までの曲率連続性を実 現します。リバースエンジニアリング機 チェックメイト検証 ランタイム 能により、設計者は、ファセットスキャン チェックメイトツールは、お客様が設計の を完全にパラメトリックな従来のCADモ 整合性を監視し、製品品質を向上させる デルにインポートし、ファセットから形状 ためのルールを設定し、実施することを を検出し (プリミティブおよび曲率ベー 可能にします。この製品検証ツールには、 インダストリアルデザイン ス)、曲線とサーフェス (平面、円柱、円 ファイル、モデル、図面、およびアセンブリ 筒、球、フリーフォーム) をパラメトリック のさまざまな標準チェックが含まれていま レンダリング に編集可能なフィーチャにフィットさせる す。検証チェックの結果は、HD3Dビジュ NXは、製品設計を伝えるためのハイエ ことができます。フィーチャモデリングと アルレポートを使用して提供されます。 ンドでリアルなフォトリアリスティック・デ シンクロナスモデリングにより、設計の ィスプレイを搭載しています。アドバンス 詳細設計と編集を効率的に行うことが スタジオを使用して、設計および製造プ モールドパート検証 できます。 ロセス全体を通して、設計のリアルな表 NX X Design Premiumパッケージには、モ 示をダイナミックに視覚化して検査する ールド設計の知識が少なくても設計者が 高度なサーフェス解析 ことで、設計をよりよく理解し設計決定 成形性を確認できる、モールドパート検証 CADモデルが形状、製造、美的品質基 を迅速に行い、設計サイクルを短縮して、 ツールが搭載されています。NXは部品を 準を満たしていることを確認するための より革新的にすることができます。レイト 解析し、ドラフト角度、アンダーカット領域、 包括的なツールスイートです。これらの レーススタジオのフォトリアリスティック・ シャープ・コーナー、小さい半径など、成 ツールは、偏差、連続性、勾配、半径、 レンダリングは、デザインレビュー、マー 形品質を損なう可能性のある情報を設計 曲率、ハイライト線、反射、ギャップおよ ケティングや販売促進資料、カタログや 者に自動的に提供します。また、設計者 び段差をチェックします。 マニュアル用の画像を工程の早い段階 はコア側とキャビティ側を色分けし、簡単 で作成し、市場投入までの時間を短縮 に視覚的に確認することができます。 することができます。さらに、物理マテリ アルとイメージベースの照明スキームを 持つシーンのライブラリが提供されてい ます。それらは、編集ツールを使用して、 設計者が変更したり、新しいものを作成 したりできます。

NX X デザインソリューション NX HD3Dビジュアルレポート トランスレータ/インターフェース HD3Dビジュアルレポートは、企業のデ ータソースからの関心のある情報を、 データ変換 3D製品設計環境で可視化します。これ NXデータ変換ツールには、IGES、 により、設計者は明確な評価を行い、情 STEP AP203、STEP AP214、 報をより正確に解釈し、製品やプロセス DXF/DWG、STL、3MFなど、NXとのデ のデータを迅速に合成して、正しい設計 ータ授受に必要な、最も一般的なトラン 上の意思決定につなげることができま スレータが含まれています。 す。 これらのトランスレータ―は、使用可能 HD3D ビジュアルレポート には、あらか なデータを確保するために、ジオメトリ じめ定義された汎用的な検証を含む、 の修復と単純化の機能を備えています。 既定のレポートが用意されています。所 すべてのトランスレータは、NXの外部 有権、チェックアウト、部品の成熟度、プ で、またはNX内で「ファイルのインポー ロジェクト、ロードステータス、検証ステ ト/エクスポート」、「ファイルを開く/名前 ータスなどに関連するレポートをすぐに を付けて保存」コマンド、更にコマンドラ 使用できます。オーサリング機能により、 インからも直接実行できるため、あらゆ 企業はデータを抽出し提示するための るワークフローにカスタマイズすること カスタムレポートを作成・修正することが が可能です。 できます。 ランタイム・ライセンス NX X Designソリューションは、様々なア プリケーションプログラミングインターフェ ース(API)で作成したアプリケーションを 実行できます。 Siemens Digital Industries Software siemens.com/software 米国 1 800 498 5351 欧州 00 800 70002222 アジアパシフィック 001 800 03061910 その他の番号についてはこちらをクリック © 2025 Siemens. 関連するシーメンスの商標はこちら に記載されています。その他の商標はそれぞれの所 有者に帰属します。 85109-D19 2/25 K
